دوفيويوفرمروحية الكبحكحل فرامل ديناميكي خارجي لمحركات التردد المتغير (VFDs)، مما يساعد على التحكم في جهد ناقل التيار المستمر عندما تعمل المحركات كمولدات أثناء التباطؤ السريع أو إصلاح الأحمال. تم تصميم سلسلة CBU لأنظمة القيادة 220 فولت، و380 فولت، و690 فولت، وفقًا لقوة الكبح، ودورة العمل، وجهد ناقل التيار المستمر، ومواصفات المقاوم، ومتطلبات التثبيت.
تعتبر مروحية الكبح أحد مكونات التبديل الرئيسية في نظام الكبح الديناميكي. عندما يتباطأ المحرك، يمكن أن تتدفق الطاقة المتجددة مرة أخرى إلى ناقل التيار المستمر الخاص بـ VFD وتتسبب في ارتفاع جهده. إذا لم يتم التحكم في هذه الطاقة بشكل صحيح، فقد يواجه محرك الأقراص حماية من الجهد الزائد أو إيقاف تشغيل غير متحكم فيه. تقوم مروحية الكبح بمراقبة جهد ناقل التيار المستمر وتقوم بتحويل دائرة IGBT بسرعة لنقل الطاقة الزائدة إلى مقاوم الكبح، حيث يتم تحويلها إلى حرارة. تشرح هذه المقالة كيفية عمل مروحيات الكبح ومعاييرها الفنية الرئيسية ومعايير الاختيار والتطبيقات ووظائف الحماية واعتبارات التثبيت.
جدول المحتويات
- ما هي مروحية الكبح؟
- كيف تعمل مروحية الكبح؟
- ما هي المعايير الفنية المهمة؟
- كيف يجب عليك اختيار مروحية الكبح؟
- أين يتم استخدام مروحيات الكبح؟
- مروحية الكبح مقابل مقاومة الكبح
- ما هي وظائف الحماية المهمة؟
- اعتبارات التثبيت والتشغيل
- اعتبارات التصنيع والجودة
- الأسئلة المتداولة

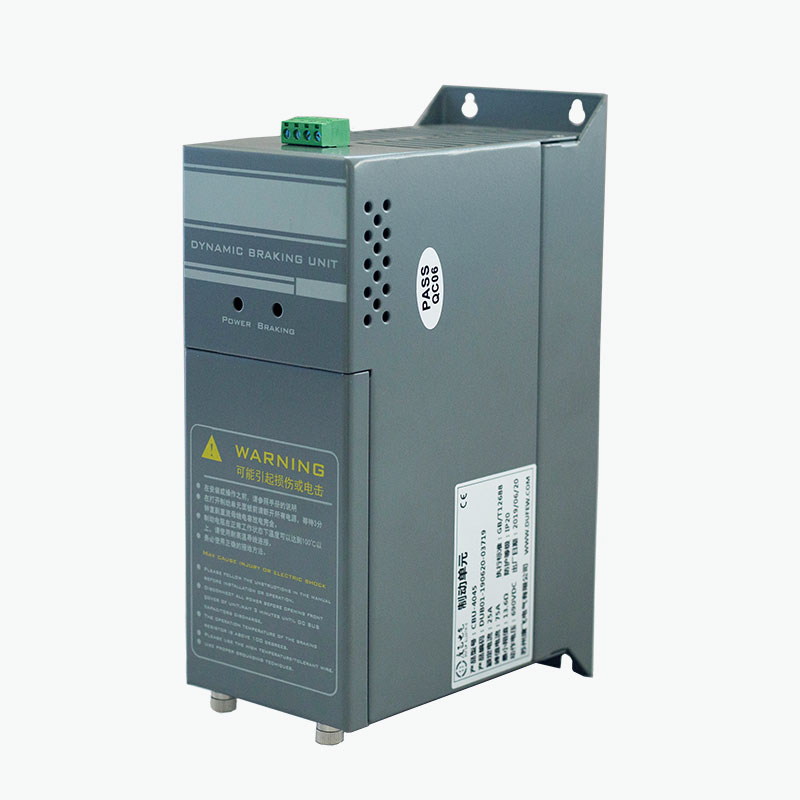

ما هي مروحية الكبح؟
مروحية الكبح عبارة عن جهاز تبديل إلكتروني يستخدم في الدائرة الوسيطة للتيار المستمر لمحرك التردد المتغير. الغرض الأساسي منه هو التحكم في ارتفاع جهد ناقل التيار المستمر الناتج عن الطاقة المتجددة.
أثناء التشغيل العادي للمحرك، يتم تحويل الطاقة الكهربائية إلى طاقة ميكانيكية. ومع ذلك، عندما يتباطأ الحمل عالي القصور الذاتي، يمكن للمحرك أن يعمل مؤقتًا كمولد. يتم بعد ذلك تحويل الطاقة الميكانيكية مرة أخرى إلى طاقة كهربائية ونقلها إلى ناقل التيار المستمر. تعمل هذه الطاقة المتجددة على زيادة جهد وصلة التيار المستمر.
توفر مروحية الكبح مسارًا متحكمًا لهذه الطاقة الزائدة. عندما يصل جهد ناقل التيار المستمر إلى عتبة الكبح المحددة مسبقًا، يتم تشغيل دائرة تحويل IGBT الخاصة بالمروحية وتوجيه الطاقة نحو مقاومة الكبح الخارجية. يقوم المقاوم بتحويل الطاقة الكهربائية إلى حرارة، مما يساعد على إبقاء ناقل التيار المستمر ضمن نطاق التشغيل المناسب.
ولذلك، فإن مروحية الكبح لا تبدد الطاقة بشكل مستقل. وبدلاً من ذلك، فهو يتحكم في متى وكيف يتم توصيل مقاومة الكبح بناقل التيار المستمر.
كيف تعمل مروحية الكبح؟
يعتمد مبدأ التشغيل على مراقبة جهد ناقل التيار المستمر التلقائي والتبديل الإلكتروني السريع. يمكن تلخيص العملية الكاملة على النحو التالي:
- تباطؤ المحرك:يأمر VFD المحرك بتقليل السرعة.
- عملية التجديد:يعمل المحرك مؤقتًا كمولد.
- يرتفع جهد ناقل التيار المستمر:تعود الطاقة الكهربائية المتجددة إلى وصلة التيار المستمر الخاصة بمحرك الأقراص.
- كشف العتبة:تكتشف مفرمة الكبح أن جهد ناقل التيار المستمر قد وصل إلى مستوى التشغيل المحدد.
- تبديل IGBT:تجري دائرة التبديل وتوفر مسارًا لمقاوم الكبح.
- تبديد الطاقة:يقوم مقاوم الكبح بتحويل الطاقة الكهربائية الزائدة إلى حرارة.
- إيقاف التشغيل:عندما ينخفض جهد ناقل التيار المستمر إلى ما دون حد التحرير، يتم إيقاف تشغيل المروحية.
يمكن أن تتكرر دورة التبديل هذه بسرعة أثناء الكبح. والنتيجة هي التحكم في تبديد الطاقة المتجددة دون الحاجة إلى وحدة تحكم خارجية منفصلة لمراقبة الجهد الأساسي.
بالنسبة للتطبيقات ذات الكبح المتكرر أو الطاقة المتجددة العالية، يمكن أن تكون مفرمة الكبح الخارجية مفيدة بشكل خاص عندما تكون قدرة الكبح الداخلية لـ VFD غير كافية.
ما هي المعايير الفنية المهمة؟
يمكن أن يؤدي اختيار مروحية الكبح بناءً على قوة المحرك فقط إلى نظام كبح غير مناسب. ينبغي تقييم ظروف التجدد الفعلية، وجهد ناقل التيار المستمر، وتردد الكبح، وخصائص المقاوم، ودورة التشغيل.
| المعلمة | مرجع سلسلة Dufew CBU | الأهمية الهندسية |
|---|---|---|
| جهد النظام | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد | يحدد محرك الأقراص المناسب وفئة جهد ناقل التيار المستمر |
| جهد الكبح 220 فولت | DC340 / 360 / 380 / 400 / 420 فولت ± 10 فولت | يوفر عتبات فرملة قابلة للتحديد للأنظمة المتوافقة |
| جهد الكبح 380 فولت | DC630 / 660 / 690 / 730 / 760 فولت ± 10 فولت | يطابق تكوينات محرك الأقراص المختلفة من فئة 380 فولت |
| جهد الكبح 690 فولت | تيار مستمر 1140 فولت ± 10 فولت | مصممة لأنظمة القيادة المتوافقة من فئة 690 فولت |
| طريقة التحكم | مراقبة الجهد التلقائي للحافلة DC | يسمح للمروحية بالاستجابة تلقائيًا لظروف التجدد |
| الاستجابة الموازية | ≥1 مللي ثانية | يدعم التبديل المنسق في التكوينات المتوازية |
| درجة حرارة تشغيل المروحة | تقريبا. 45 درجة مئوية | يساعد على إدارة الحرارة أثناء أحمال الكبح العالية |
| حماية من درجة الحرارة الزائدة | تقريبا. 85 درجة مئوية | يوفر الحماية الحرارية لدائرة الكبح |
| تصنيف الحماية | IP20 أو أعلى | يشير إلى مستوى حماية العلبة للتكوين المطبق |
| المعيار المطبق | جيجابايت/ت 12668 | يدعم الامتثال الفني للمعدات ذات الصلة بمحرك الأقراص المعمول بها |
يجب دائمًا تأكيد الجهد النهائي، والطراز، والتكوين الكهربائي، وقدرة الكبح وفقًا لمتطلبات VFD المحددة والتطبيق.
كيف يجب عليك اختيار مروحية الكبح؟
يبدأ الاختيار الاحترافي بظروف الكبح بدلاً من مجرد مطابقة المروحية مع القوة المقدرة للمحرك. يمكن للنظام الذي يوقف محركًا صغيرًا بشكل متكرر أن يولد ظروفًا حرارية أكثر تطلبًا من المحرك الأكبر الذي يقوم بالفرملة في بعض الأحيان فقط.
تشمل عوامل الاختيار الرئيسية ما يلي:
- محرك نظام الجهد:تأكد من أن فئة جهد المروحية تتوافق مع نظام VFD.
- قوة المحرك:استخدم تصنيف المحرك كمرجع لحجم النظام بشكل عام.
- تحميل الجمود:تولد الأحمال ذات القصور الذاتي العالي عمومًا المزيد من الطاقة المتجددة أثناء التباطؤ السريع.
- وقت التباطؤ:يمكن أن تؤدي أوقات التوقف الأقصر إلى زيادة قوة الكبح اللحظية.
- تردد الكبح:دورات الكبح المتكررة تزيد من الضغط الحراري.
- مقاومة الكبح:يجب أن تكون قيمة المقاومة ومعدل الطاقة ودورة العمل متوافقة مع المروحية.
- درجة الحرارة المحيطة:ارتفاع درجات الحرارة المحيطة يمكن أن يقلل من القدرة الحرارية المتاحة.
- تهوية الخزانة:يعد تدفق الهواء المناسب وخلوص التثبيت أمرًا ضروريًا لتبديد الحرارة.
- عملية موازية:يمكن النظر في استخدام مروحيات متعددة عندما تتجاوز متطلبات الكبح قدرة وحدة واحدة.
بالنسبة للتقييم الهندسي، تتضمن المعلومات المفيدة نموذج VFD، وتقييم المحرك، ونوع الحمل، ووقت التباطؤ المطلوب، وتردد الكبح، ومواصفات المقاوم الحالية، ودورة العمل المتوقعة.
أين يتم استخدام مروحيات الكبح؟
يمكن استخدام مروحيات الكبح على نطاق واسع في أنظمة القيادة الصناعية حيث يمكن للتباطؤ السريع أو القصور الذاتي العالي أو أحمال الإصلاح أن تعيد طاقة كبيرة إلى ناقل التيار المستمر.
| طلب | متطلبات الكبح النموذجية |
|---|---|
| مصاعد | يتحكم في الطاقة المتجددة أثناء السفر الهبوطي والتباطؤ السريع |
| معدات الرفع | يعالج الطاقة المتجددة المنتجة أثناء خفض الأحمال |
| الرافعات | يدعم الكبح الديناميكي لأحمال الرفع والقصور الذاتي العالية |
| أجهزة الطرد المركزي | يدير الطاقة المتولدة أثناء التوقف السريع |
| الناقلون | يتحكم في جهد ناقل التيار المستمر عندما تولد الأحمال المتحركة طاقة متجددة |
| آلات النسيج | يدعم دورات التسارع والتباطؤ المتكررة |
| ماكينات الورق | يساعد على إدارة متطلبات الكبح الديناميكي في الإنتاج المستمر |
| أدوات الآلة | يدعم التوقف السريع والتباطؤ المتحكم فيه |
| الغسالات الصناعية | يتعامل مع دورات الكبح المتكررة |
مروحية الكبح مقابل مقاومة الكبح
من المفاهيم الخاطئة الشائعة أن مفرمة الكبح ومقاوم الكبح يؤديان نفس الوظيفة. وفي الواقع، فهي مكونات تكميلية ضمن نظام الكبح الديناميكي.
| عنصر | الوظيفة الرئيسية |
|---|---|
| حافلة العاصمة | يوفر الاتصال الكهربائي بين VFD ودائرة الكبح |
| مروحية الكبح | يتحكم في وقت نقل الطاقة المتجددة من ناقل التيار المستمر |
| المقاوم الكبح | يحول الطاقة الكهربائية المنقولة إلى حرارة |
ولذلك تعمل المروحية كوحدة تحكم في التبديل، بينما يعمل المقاوم كعنصر تبديد الطاقة. يجب أن يتطابق كلا المكونين بشكل صحيح مع نظام القيادة ودورة عمل الفرامل.
ما هي وظائف الحماية المهمة؟
نظرًا لأن دوائر الكبح يمكنها التعامل مع قدر كبير من الطاقة الكهربائية والحرارية، فإن وظائف الحماية مهمة للتشغيل الصناعي الموثوق. اعتمادًا على التكوين المحدد، يمكن لسلسلة Dufew CBU أن تتضمن العديد من وظائف الحماية.
- حماية الجهد الزائد للحافلة DC
- حماية ماس كهربائى لدائرة الكبح
- حماية من درجة الحرارة الزائدة
- حماية خطأ مروحة التبريد
- خطأ في إخراج التتابع
يمكن أن يوفر مرحل الخطأ إشارة إلى نظام تحكم خارجي عند حدوث حالة خطأ محددة. يمكن أن يساعد ذلك في دمج دائرة الكبح في استراتيجية أوسع للأتمتة والحماية الصناعية.
اعتبارات التثبيت والتشغيل
يعد التثبيت الصحيح أمرًا ضروريًا للسلامة الكهربائية وأداء الفرامل. قبل تشغيل مروحية الكبح، يجب على المهندسين التحقق من دائرة الكبح الكاملة بدلاً من فحص المروحية بشكل منفصل.
- تأكد من أن فئة جهد المروحية تتوافق مع نظام القيادة.
- تحقق من قطبية ناقل التيار المستمر قبل الاتصال.
- تحقق من مقاومة مقاومة الكبح وتصنيف الطاقة.
- تأكد من توصيل جميع المحطات الطرفية بشكل صحيح وإحكام ربطها بشكل آمن.
- توفير التهوية الكافية وتخليص التثبيت.
- افصل أسلاك الطاقة عن أسلاك التحكم الحساسة وأسلاك الإشارة عند الاقتضاء.
- قم بتوصيل دائرة ترحيل الخطأ عندما تتطلب ذلك بنية التحكم.
- قم بإجراء عمليات الفحص الكهربائي قبل تنشيط النظام.
يمكن أن يكون تبريد الهواء القسري مهمًا للتطبيقات التي تتطلب ترددًا عاليًا للكبح أو قوة كبح كبيرة. يعتمد الأداء الحراري الفعلي على قوة الكبح، ودورة العمل، ودرجة الحرارة المحيطة، وتهوية الخزانة، وخلوص التركيب، وتكرار التشغيل.
يجب أن يتم التركيب والتشغيل بواسطة فنيين كهربائيين مؤهلين وفقًا لوثائق المنتج المعمول بها والمتطلبات الكهربائية.
اعتبارات التصنيع والجودة
بالنسبة للعملاء الصناعيين الذين يشترون مروحية الكبح من مصنع أو مورد صيني، يجب تقييم أداء المنتج جنبًا إلى جنب مع القدرة على التصنيع وإجراءات الاختبار والوثائق والدعم الفني.
تقوم Dufew Electric بتصنيع مكونات إلكترونيات الطاقة لتطبيقات القيادة الصناعية والتحكم في الطاقة، بما في ذلك مروحيات الكبح ومقاومات الكبح ووحدات الكبح والمفاعلات والمرشحات والمحولات والمقاومات الصناعية.
اعتمادًا على تكوين المنتج، قد تتضمن مراقبة الجودة ما يلي:
- فحص المواد الواردة
- فحص التوصيلات الكهربائية
- اختبار مقاومة العزل
- اختبار قوة العزل الكهربائي
- تبديل التحقق من الوظيفة
- التحقق من وظيفة الحماية
- فحص مروحة التبريد
- التفتيش الطرفي والأبعاد
- فحص المنتج النهائي والتعبئة والتغليف
يتم تصنيع سلسلة CBU وفقًا للمتطلبات المعمول بها لـ GB/T 12668، بينما تحتفظ Dufew Electric بشهادتي ISO وCE ذات الصلة ضمن نظام الامتثال للجودة والمنتج الخاص بها. يجب تأكيد وثائق الشهادات والسجلات الفنية المحددة وفقًا للنموذج المحدد ومتطلبات المشروع.
الأسئلة المتداولة حول مروحيات الكبح
1. ما هو الغرض الأساسي من مروحية الكبح؟
تتحكم مروحية الكبح في الطاقة المتجددة التي يتم إرجاعها إلى ناقل DC الخاص بـ VFD أثناء تباطؤ المحرك أو عملية الإصلاح. يقوم بتحويل الطاقة الزائدة إلى مقاوم الكبح للمساعدة في منع الجهد الزائد لناقل التيار المستمر.
2. هل تحل مروحية الكبح محل مقاومة الكبح؟
لا، فالمكونان يؤديان وظائف مختلفة. تتحكم مفرمة الكبح في مسار التبديل، بينما يقوم مقاوم الكبح بتحويل الطاقة الكهربائية المتجددة إلى حرارة. وهي مصممة عادة للعمل معا.
3. هل يمكن لمروحية الكبح أن تدعم تطبيق الكبح عالي الطاقة؟
يعتمد ذلك على قوة الكبح المطلوبة، ودورة العمل، وجهد ناقل التيار المستمر، وتكوين المقاوم، والنموذج المحدد. عندما لا تكون وحدة واحدة كافية، يمكن توصيل عدة مروحيات متوافقة بالتوازي وفقًا لتصميم النظام.
4. ما هي أنظمة الجهد التي يمكن أن تدعمها سلسلة Dufew CBU؟
تتوفر سلسلة CBU لأنظمة القيادة 220 فولت، و380 فولت، و690 فولت. يجب تحديد النموذج المناسب وجهد الكبح وفقًا لخصائص ناقل DC الخاص بـ VFD والتطبيق.
5. ما هي المعلومات التي يجب تقديمها عند طلب مروحية الكبح؟
للحصول على اختيار فني دقيق، قم بتوفير طراز محرك الأقراص، وجهد النظام، وطاقة المحرك، ونوع الحمل، ووقت التباطؤ، وتردد الكبح، وقوة الكبح المطلوبة، ومواصفات مقاومة الكبح، ودورة العمل، والظروف المحيطة، ومتطلبات التثبيت كلما كان ذلك متاحًا.
خاتمة
تم اختياره بشكل صحيحمروحية الكبحيمكن أن يلعب دورًا مهمًا في التحكم في الطاقة المتجددة والحفاظ على جهد ناقل التيار المستمر الثابت في تطبيقات VFD المطلوبة. من المصاعد والرافعات إلى أجهزة الطرد المركزي والناقلات ومعدات النسيج والأدوات الآلية، يمكن للمزيج الصحيح من المروحية ومقاوم الكبح ونظام التبريد ووظائف الحماية تحسين موثوقية الكبح الديناميكي. إذا كنت تقوم بتقييم مروحية الكبح لنظام قيادة جديد أو تحتاج إلى مساعدة في مطابقة الجهد الكهربي وقوة الكبح ومواصفات المقاوم ودورة العمل،اتصل بنالمناقشة متطلبات التطبيق الخاص بك مع Dufew Electric وتحديد التكوين المناسب.
