نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

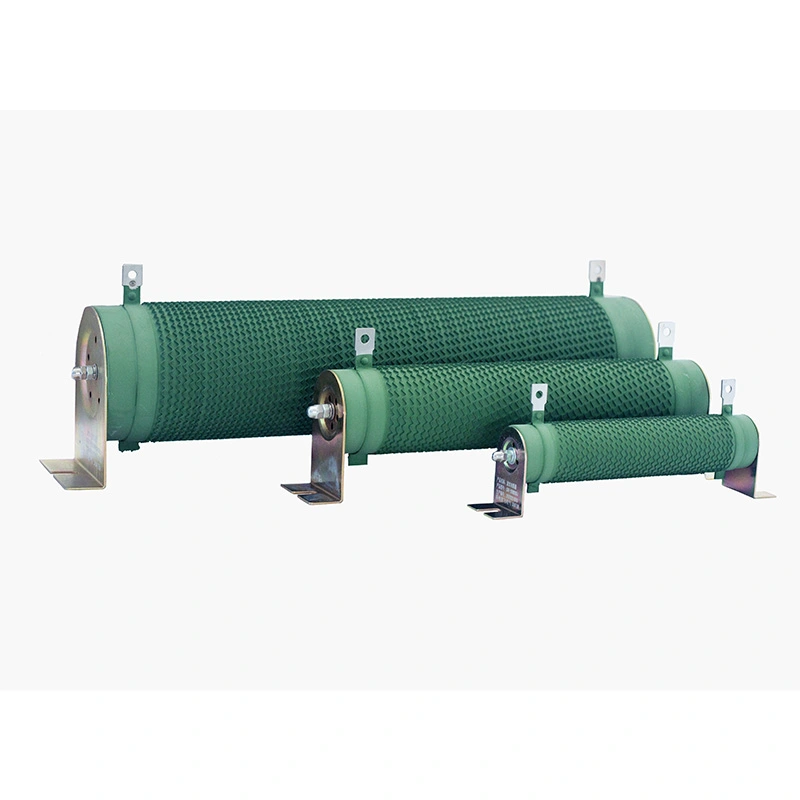

إن المقاوم المموج غير الحثي من سلسلة DUFEW CRR عبارة عن مقاوم لتبديد الطاقة السلبية عالي الطاقة مُحسّن خصيصًا لدوائر النبض المتوسطة والعالية التردد. يتميز بهيكل متعرج عمودي مموج فريد من نوعه غير حثي، ويوفر المنتج معدلات طاقة من 50W إلى 10kW، وقيم مقاومة من 0.01Ω إلى 1kΩ، وثلاثة خيارات لتحمل المقاومة، وجهد تشغيل أقصى يبلغ 1200V.
تم تصميمه بقدرة ممتازة على التحميل الزائد النبضي وأداء حراري مستقر، ويستخدم على نطاق واسع لتبديد الطاقة، واستشعار التيار، والكبح، وقمع الاندفاع المفاجئ، واختبار الحمل في أنظمة الطاقة المتجددة، والأتمتة الصناعية، ومعدات الاختبار المعملي في جميع أنحاء العالم.
| رمز النموذج | معنى | وصف |
| CRR | مسلسل | المقاوم المموج غير الحثي |
| 2500 واط | القوة المقدرة | 2500 واط |
| 54.4 ر | المقاومة المقدرة | 54.4 أوم |
| J | التسامح المقاومة | J = ±5% (اختياري: K = ±10%، H = ±3%) |
| المعلمة | مواصفة |
| نطاق الطاقة | 50 واط – 10 كيلو واط |
| جهد التشغيل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω-1kΩ |
| التسامح المقاومة | ±3% / ±5% / ±10% |
| تصنيف الحماية | IP00 |
| معامل درجة الحرارة (TCR) | ≥300 جزء في المليون/درجة مئوية |
| تصنيف مثبطات اللهب | يو ال 94V-2 |
| معيار الامتثال | جيجابايت/ت 5792 |
تم تصنيع القلب المجوف من قطعة واحدة من السيراميك العازل عالي الألومينا، ويتميز بقناة هواء داخلية للحمل الحراري لتبديد الحرارة بكفاءة. إنه يوفر مقاومة ممتازة للاهتزاز ويحافظ على أداء عزل مستقر عند درجات حرارة تصل إلى 350 درجة مئوية. يتحمل الهيكل الخزفي تكرار درجات الحرارة العالية والمنخفضة دون أن يتشقق.
يتم ختم الشريط المصنوع من السبائك المسطحة بدقة في شكل مموج مستمر، مما يوفر معامل مقاومة لدرجة حرارة منخفضة بشكل استثنائي (TCR). تتوفر مادتان من السبائك لتناسب تطبيقات مختلفة: النيكل والكروم (Ni-Cr) للكبح المستمر عالي الطاقة وتبديد الطاقة، وConstantan لدوائر الاستشعار الدقيقة للتيار المنخفض.
يتم تصنيع المشابك الطرفية والأعمدة الطرفية وأقواس التثبيت من الفولاذ المقاوم للصدأ السميك مع تشطيب مضاد للتآكل. يجتاز التجميع اختبار سحب طرفي 45N دون ارتخاء، ويوفر مقاومة ممتازة لحرارة اللحام، ويقلل من تسخين التلامس الناتج عن الأكسدة.
باستخدام تقنية اللف العكسي غير الحثي ثنائي السلك، يمكن عادةً التحكم في محاثة السلسلة المكافئة (ESL) تحت 10nH، مما يجعل المقاوم مناسبًا لدوائر التبديل عالية التردد التي تعمل بترددات تصل إلى 100 كيلو هرتز.
● حث منخفض للغاية - يعمل الهيكل المموج جنبًا إلى جنب مع الملف العكسي غير الحثي على التخلص بشكل فعال من الحث الذاتي، ويمنع التذبذبات عالية التردد وطفرات الجهد، ويحمي أجهزة أشباه موصلات الطاقة.
● تبديد ممتاز للحرارة - يعمل التصميم المموج الرأسي على زيادة مساحة سطح التبريد، بينما يوفر القلب الخزفي توصيلًا حراريًا فعالاً، مما يتيح كثافة طاقة أعلى وارتفاعًا أقل في درجة الحرارة.
● قدرة رائعة على التحميل الزائد - تتحمل طاقة مصنفة 10× لمدة 5 ثوانٍ دون حدوث ضرر واضح، مما يجعلها مثالية لتطبيقات الكبح وامتصاص التيار.
●عمر خدمة طويل - عمر التحميل الدوري يتجاوز 9,000 ساعة (تفريغ 10 ثوانٍ / فاصل زمني 90 ثانية)، مع طلاء مقاوم للشيخوخة ونواة سيراميك خالية من التشوه.
● صديق للبيئة - لا ينتج الطلاء غير العضوي الصديق للبيئة أي دخان أو غازات سامة، ويتوافق مع متطلبات السلامة RoHS وUL.
● التخصيص المرن - يمكن تخصيص قيمة المقاومة، وتقييم الطاقة، والأبعاد، واتجاه المحطة، وأقواس التثبيت وفقًا للرسومات أو المواصفات.
محولات تخزين الطاقة، والعاكسات الكهروضوئية، وأنظمة التحكم في درجة دوران توربينات الرياح، وأحمال اختبار عمر حزمة البطارية، ومقاومات الشحن المسبق والتفريغ السريع بالتيار المستمر.
محركات التردد المتغير المتوسطة والعالية التردد، والفرامل المتجددة بمحرك مؤازر، ورافعات الموانئ، والمصاعد، ومصانع الدرفلة، وآلات سحب الأسلاك ومعدات النسيج، وأنظمة تبديد الطاقة.
بنوك حمل الطاقة عالية التردد، ومناضد اختبار إشارة النبض، وأنظمة تقادم مصدر الطاقة، والاستشعار الدقيق للتيار، ومقاومات التخميد.
آلات EDM لقص الأسلاك باستخدام الحاسب الآلي، ومعدات اللحام القوسي، وأنظمة رفع المسرح والإضاءة، وأجهزة الطرد المركزي، وآلات الورق، وأجهزة استخلاص المعبئ.
الحد من التيار عالي التردد، ومقاومات بدء تشغيل المحرك، وامتصاص الطاقة المفاجئ لخزانة الجهد المتوسط.
DUFEW متخصصة في البحث والتطوير وتصنيع المكونات الإلكترونية للطاقة، وتقديم منتجات موثوقة وحلول متكاملة للمستخدمين الصناعيين والموزعين وعملاء OEM.
نحن نقدم مجموعة كاملة من منتجات الطاقة الإلكترونية، بما في ذلك المقاومات ووحدات الكبح والمفاعلات والمحولات والمرشحات وأنظمة بنك الأحمال، مما يوفر مصادر شاملة لاحتياجات التطبيقات المتنوعة.
إن عمليات التصنيع الصارمة وخطوط الإنتاج الحديثة ومراقبة الجودة الصارمة تضمن أداء المنتج المتسق وعمر الخدمة الطويل والتشغيل الموثوق.
تتوفر قيم المقاومة المخصصة وتقييمات الطاقة والأبعاد والتكوينات الطرفية وخيارات التثبيت لتلبية متطلباتك الفنية المحددة.
تساعد إدارة الإنتاج الفعالة والدعم الفني سريع الاستجابة على تقليل المهل الزمنية وتوفير مساعدة موثوقة بدءًا من اختيار المنتج وحتى خدمة ما بعد البيع.
| مميزة | شروط الاختبار | أداء |
| عازلة تحمل الجهد | 2500 فولت تيار متردد / 50 هرتز / 60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | 10 × الطاقة المقدرة لمدة 5 ثوانٍ | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | التشغيل الدوري (تشغيل 10 ثوانٍ / إيقاف تشغيل 90 ثانية) | 9,000 ساعة |
| حرارة رطبة ثابتة | 40 درجة مئوية ± 2 درجة مئوية، 90-95% رطوبة نسبية، 100 ساعة | ΔR ≥ ±(1%R + 0.05Ω) |
| التغير السريع في درجة الحرارة | -55 درجة مئوية / 55 درجة مئوية / 155 درجة مئوية، 15 دقيقة لكل منهما، 5 دورات | ΔR ≥ ±(2%R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية / 2 ساعة | لا يوجد تغير واضح في اللون أو التلف |
| معامل درجة الحرارة | مقاومة الحمل المقنن مقابل المقاومة الساكنة | <300 جزء في المليون/درجة مئوية |
| مقاومة اللهب | 10 × الطاقة المقدرة لمدة 5 دقائق | أحمر حار بدون لهب مفتوح |
| مميزة | شروط الاختبار | أداء |
| القوة الطرفية | 45 ن / 30 ثانية | لا يوجد رخاوة أو ضرر واضح |
| مقاومة الاهتزاز | 5–200 هرتز، 1 جم، 98 م/ث² | لا يوجد ضرر هيكلي واضح |
| مقاومة حرارة اللحام | أطراف مغمورة في لحام 350 ± 5 درجة مئوية لمدة 3 ثوانٍ | ΔR ≥ ±(1%R + 0.05Ω) |
| قابلية اللحام | أطراف مغمورة في لحام 235 ± 5 درجة مئوية لمدة 5 ثوانٍ | تغطية اللحام ≥95% |
| عنصر المقارنة | المقاوم المموج غير الحثي | المقاومات التقليدية (فيلم الكربون/الفيلم المعدني/الملف السلكي القياسي) |
| الغرض من التصميم | الأمثل للنبض عالي التردد، وكبح VFD، وتبديد الطاقة المتجددة | مصممة للتطبيقات العامة ذات الإشارة المنخفضة والطاقة الثابتة |
| قمع الحث الطفيلي | يؤدي اللف المموج ذو التشذير العكسي إلى تقليل الحث إلى أقل من عُشر أنواع الملفات السلكية التقليدية | لا يوجد قمع الحث النشط. تتميز تصميمات الأسلاك القياسية بمحاثة طفيلية عالية |
| استجابة النبض | استجابة سريعة للنبض مع الحد الأدنى من مخلفات الجهد | تخزين الطاقة الاستقرائي بشكل ملحوظ ومخلفات الجهد |
| التوافقي وقمع سبايك | يقلل بشكل كبير من التداخل التوافقي وارتفاع الجهد | يمكن أن يؤدي الحث العالي إلى تضخيم طفرات النبض وتشويه الإشارة |
| ركوب الدراجات الحرارية والشيخوخة | توزيع الضغط الحراري الموحد. انجراف المقاومة ≥1% تحت ركوب الدراجات على المدى الطويل | تقشير الفيلم وانجراف المقاومة المفرطة تحت الدراجات الحرارية المتكررة |
س1: هل يؤثر التصميم غير الحثي على تصنيف الطاقة أو دقة المقاومة؟
ج: لا. إن طريقة اللف غير الحثية تغير فقط توزيع المجال المغناطيسي للمسار الحالي. لا يؤثر سلبًا على المقاومة أو قدرة تبديد الحرارة أو قدرة الطاقة لشريط السبائك. يظل تحمل المقاومة ومعامل درجة الحرارة كما هو في الإصدار القياسي.
س2: كيف يمكنني تحديد ما إذا كان الإصدار غير الاستقرائي مطلوبًا؟
ج: إذا كانت دائرتك تستخدم تحكم PWM عالي التردد، أو تبديل IGBT سريعًا، أو تعاني من رنين الجهد الزائد وتشويه الشكل الموجي، فيوصى بالإصدار غير الحثي. بالنسبة لتطبيقات الكبح العادية 50/60 هرتز، عادةً ما يكون المقاوم المموج القياسي كافيًا.
Q3: هل يمكن تخصيص قيم أو أبعاد المقاومة الخاصة؟
ج: نعم. توفر DUFEW تخصيصًا كاملاً، بما في ذلك قيم المقاومة التي تتجاوز 0.01Ω-1kΩ، وتقييمات الطاقة، وطول الأنبوب الخزفي وقطره، ومواضع الأطراف الطرفية، وتكوينات حامل التثبيت. يمكن إنتاج العينات بسرعة بناءً على الرسومات أو المواصفات.
س 4: ما الذي يجب فعله إذا تجاوز انحراف المقاومة نطاق التسامح بعد الاستخدام طويل الأمد؟
ج: يمكن أن تؤدي الأكسدة ذات درجة الحرارة المرتفعة لفترة طويلة، والرطوبة العالية، والأحمال الزائدة المتكررة إلى إتلاف شريط السبائك. إذا انخفضت مقاومة العزل إلى أقل من 100 ميجا أوم، يوصى بالاستبدال. يمكن أن يؤدي تحسين تهوية الخزانة واختيار المقاوم بهامش طاقة كافٍ إلى إطالة عمر الخدمة بشكل كبير.
سواء كنت بحاجة إلى نموذج قياسي أو حل مخصص بالكامل، فإن فريق DUFEW الهندسي جاهز لمساعدتك. أرسل لنا رسوماتك أو مواصفاتك الفنية لتحصل على توصيات احترافية وعرض أسعار سريع.
