نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.
وحدة Dufew لتجديد الطاقة الكهربائية هي نظام نشط لاستعادة الطاقة لتطبيقات المحركات ذات التردد المتغير مع عملية تجديد متكررة أو مستدامة. إنه يحول طاقة التيار المستمر المتجددة من ناقل VFD DC إلى طاقة تيار متردد متزامنة مع شبكة المرافق، مما يسمح بإعادة الطاقة المستردة إلى مصدر الإمداد الكهربائي بدلاً من تبديدها من خلال مقاومة الكبح. يستخدم النظام التحكم في PWM القائم على IGBT وتتبع التيار الجيبي، مع كفاءة تجديد مُبلغ عنها تزيد عن 97% وتيار THD أقل من 5% في ظل ظروف تشغيل محددة.
أثناء التشغيل العادي، يقوم VFD بتزويد الطاقة الكهربائية للمحرك. عندما يتباطأ المحرك، يتباطأ الحمل ذو القصور الذاتي العالي، أو يتحرك الحمل المعلق إلى الأسفل، يمكن أن تتدفق الطاقة الميكانيكية مرة أخرى عبر المحرك وVFD إلى ناقل DC.
تعمل هذه الطاقة المتجددة على زيادة جهد ناقل التيار المستمر.
هناك طريقتان شائعتان للتعامل مع هذه الطاقة:
- الكبح الديناميكي: ينقل الطاقة إلى مقاوم الكبح، حيث تتبدد على شكل حرارة.
- التجديد النشط: يحول طاقة التيار المستمر إلى طاقة تيار متردد متزامنة ويعيدها إلى مصدر التيار الكهربائي.
مسار الطاقة الأساسي هو:
المحرك ← VFD ← ناقل DC ← وحدة التجديد ← شبكة التيار المتردد
هذا التكوين مخصص للتطبيقات التي تحدث فيها الطاقة المتجددة بشكل متكرر أو لفترات طويلة نسبيًا وحيث يكون استرداد الطاقة أفضل تقنيًا أو اقتصاديًا من تبديدها كحرارة.
يعمل النظام على الجانب DC من VFD ويستخدم عاكسًا نشطًا لنقل الطاقة المتجددة مرة أخرى إلى مصدر التيار المتردد.
أثناء عملية التجديد:
الطاقة الميكانيكية ← المحرك ← ناقل VFD DC ← عاكس IGBT PWM ← شبكة التيار المتردد
ويمكن تلخيص العملية على النحو التالي:
1. يدخل المحرك في حالة تجديد أثناء عملية التباطؤ أو الإصلاح.
2. تتدفق الطاقة الكهربائية المتجددة إلى ناقل VFD DC.
3. يرتفع جهد ناقل التيار المستمر مع تراكم الطاقة المتجددة.
4. يكتشف العاكس النشط حالة التشغيل ويبدأ في تحويل الطاقة.
5. تحويل IGBT يحول طاقة DC إلى تيار AC متحكم فيه.
6. تتم مزامنة الإخراج مع إمداد المرافق لنقل الطاقة على جانب الشبكة.
7. يتم إرجاع الطاقة المستردة إلى النظام الكهربائي بدلاً من تبديدها بشكل أساسي من خلال مقاومة الكبح.

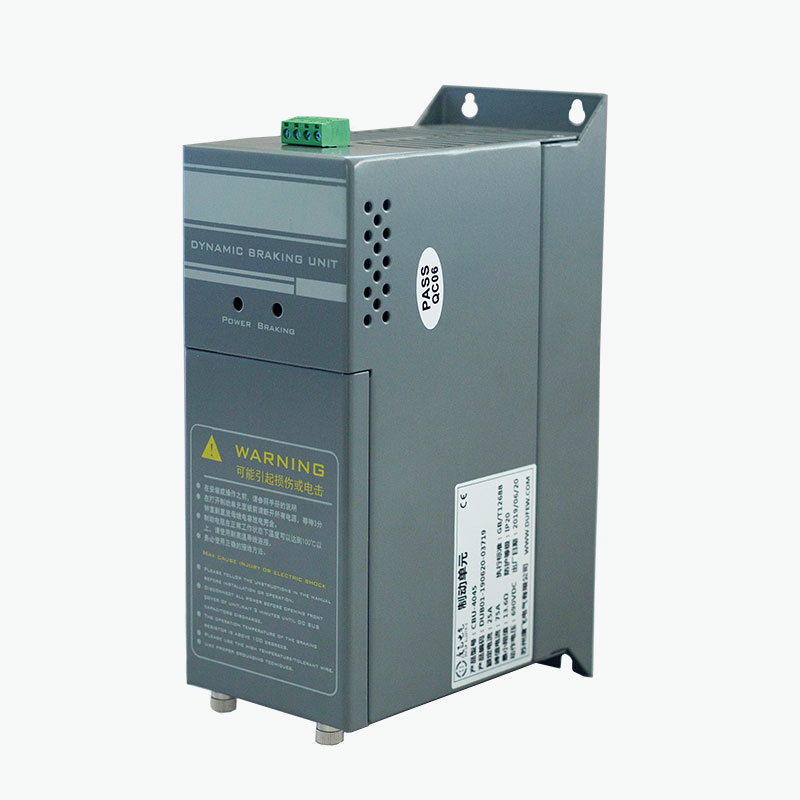

على عكس مروحية الكبح التقليدية، لا تستخدم الوحدة المقاوم كمسار رئيسي لتبديد الطاقة.
ويعتمد الحل المناسب على الطاقة المتجددة الفعلية ودورة التشغيل.
| مقارنة | تجديد الطاقة النشطة | وحدة الكبح + المقاوم |
|---|---|---|
| التعامل مع الطاقة | يعيد الطاقة المتجددة إلى مصدر التيار المتردد | يحول الطاقة المتجددة إلى حرارة |
| التطبيق الرئيسي | التجديد المتكرر أو المستدام | الكبح القصير أو المتقطع |
| المقاوم مطلوب | لا يستخدم كمسار الطاقة الأساسي | مطلوب |
| الحرارة الناتجة عن الكبح | انخفاض الحمل الحراري المتعلق بالمقاوم | تتبدد الطاقة المتجددة كحرارة |
| استغلال الطاقة | تم استعادته للاستخدام من قبل النظام الكهربائي | لم يتعاف |
| تكوين النظام | العاكس النشط والاتصال بجانب الشبكة | وحدة الكبح والمقاوم |
| عامل الاختيار الرئيسي | الطاقة المتجددة وملف التشغيل | قوة الكبح والمقاومة ودورة العمل |
| اعتبار نموذجي | استعادة الطاقة وتقليل حرارة الكبح | كبح ديناميكي أبسط للأحداث المتقطعة |
لا يوجد حل مناسب لكل تطبيق. بالنسبة لأحداث الكبح القصيرة والنادرة، قد يكون نظام الكبح المعتمد على المقاوم كافيًا. تتطلب التطبيقات ذات التجديد المتكرر أو المستدام تقييم الطاقة القابلة للاسترداد والطاقة المتجددة ودورة التشغيل.
تقوم الوحدة بتحويل طاقة التيار المستمر المتجددة من ناقل VFD DC إلى طاقة تيار متردد وتعيد الطاقة المستردة إلى مصدر الإمداد الكهربائي بدلاً من تبديدها من خلال مقاومة الكبح.
يقوم النظام بنقل الطاقة المستردة إلى مصدر التيار المتردد وفقًا لظروف الجهد والتردد والطور الخاصة بالشبكة، مما يوفر مسارًا متحكمًا للطاقة المتجددة.
تستجيب الوحدة لتغيرات جهد ناقل التيار المستمر أثناء عملية التجديد وتتحكم في عملية استعادة الطاقة وفقًا لظروف التشغيل التي تم تكوينها.
نظرًا لأنه يتم استرداد الطاقة المتجددة بدلاً من تبديدها بشكل أساسي من خلال مقاومة الكبح، يمكن للنظام تقليل الحرارة الناتجة عن الكبح المعتمد على المقاوم في التطبيقات ذات التجديد المتكرر أو المستدام.
يمكن تكوين وحدات متعددة بالتوازي حيث تكون هناك حاجة إلى قدرة تجديد إضافية وتدعم النماذج المحددة التشغيل المتوازي.
يوفر النظام الحماية ومراقبة الأعطال للظروف الكهربائية والحرارية غير الطبيعية، مع تحديد الوظائف القابلة للتطبيق بواسطة النموذج المحدد.
تستخدم مرحلة تحويل الطاقة أجهزة تحويل IGBT والتحكم في PWM لتحويل طاقة التيار المستمر المتجددة إلى تيار تيار متردد متحكم فيه لاستعادة الطاقة على جانب الشبكة.
يستخدم العاكس تتبع التيار الجيبي لتنظيم ردود الفعل الحالية. تشير مواصفات المنتج المرفقة إلى أن نسبة THD الحالية أقل من 5% في ظل ظروف تشغيل محددة.
يقوم النظام بمراقبة ناقل VFD DC ويستجيب لتغيرات الجهد المرتبطة بعملية التجديد. تعتمد عتبة التشغيل الفعلية على جهد النظام والتكوين المحدد.
يستخدم العاكس مصدر التيار المتردد كمرجع لظروف الجهد والتردد والطور. يدعم النظام أيضًا تحديد تسلسل الطور تلقائيًا وفقًا لتكوين المنتج.
يساعد المفاعل المتكامل ومكونات التصفية في إدارة تيار تحويل العاكس وتقليل التداخل عالي التردد أثناء تحويل الطاقة.
بالنسبة للتطبيقات التي تتطلب قدرة تجديد أعلى، يمكن للوحدات المدعومة أن تعمل بالتوازي مع التحكم المنسق. تحدد معلومات المنتج المتوفرة استجابة مزامنة تبلغ ≥1 مللي ثانية للتكوينات المتوازية القابلة للتطبيق.
يمكن أن تشمل وظائف الحماية الجهد الزائد لحافلة التيار المستمر، والتيار الزائد من جانب التيار المتردد، والدائرة القصيرة، ودرجة الحرارة الزائدة، وانخفاض جهد الشبكة والأخطاء المرتبطة بالطور. يجب التأكد من وظائف الحماية الدقيقة من خلال الوثائق الفنية للنموذج المحدد.
| طلب | حالة التجدد | لماذا يمكن النظر في استعادة الطاقة |
|---|---|---|
| مصاعد | التسارع المتكرر والتباطؤ وحركة الحمل | التجديد المتكرر خلال دورات التشغيل |
| الرافعات والرافعات | خفض الأحمال المعلقة | يتم إرجاع الطاقة المحتملة إلى ناقل التيار المستمر |
| رافعات الألغام | تكرار الرفع والخفض | قد تحدث عملية تجديد طويلة الأمد |
| أجهزة الطرد المركزي | تباطؤ القصور الذاتي العالي | يتم إطلاق الطاقة الدورانية أثناء الكبح |
| مقاعد الاختبار | تكرار تسارع/تباطؤ المحرك | يمكن أن تحدث عملية التجدد بشكل متكرر |
| أدوات الآلة | التباطؤ السريع للمغزل | دورات الكبح القصيرة قد تولد التجديد |
| آلات النسيج | تغيرات السرعة المتكررة | قد تحدث أحداث التجدد طوال الدورة |
| معدات حقول النفط | حركة ميكانيكية متكررة | قد تنتج دورات التشغيل تجديدًا متكررًا |
| أحمال الإصلاح الأخرى | الحمل يدفع المحرك خلال جزء من الدورة | عودة الطاقة المستمرة أو المتكررة إلى ناقل التيار المستمر |
ملحوظة: يجب تقييم مدى ملاءمة التطبيق من خلال الطاقة المتجددة الفعلية ودورة العمل بدلاً من الطاقة المقدرة للمحرك وحده.
قد يكون نظام التجديد النشط يستحق التقييم عندما:
- تحدث عملية التجدد بشكل متكرر.
- يظل الحمل في حالة إصلاح لفترات طويلة.
- يتم تسريع وتباطأ الحمل عالي القصور الذاتي بشكل متكرر.
- من شأن مقاومة الكبح التقليدية أن تولد حرارة كبيرة.
- يتمتع التركيب بقدرة محدودة على تبديد الحرارة.
- الطاقة المستردة كبيرة بالنسبة لمتطلبات تشغيل النظام.
- يعد استرداد الطاقة جزءًا من أهداف إدارة الطاقة للمشروع.
بالنسبة للكبح العرضي لمدة قصيرة، قد توفر وحدة الكبح التقليدية والمقاوم تكوينًا أبسط.
تمثل المعلومات التالية بيانات المنتج المتوفرة حاليًا. يجب تأكيد القيم النهائية مقابل النموذج المحدد ومواصفات المشروع.
| المعلمة | المواصفات / أساس الاختيار |
|---|---|
| طريقة التحويل | العاكس النشط PWM القائم على IGBT |
| اتصال الشبكة | توريد مرافق التيار المتردد |
| جهد النظام | متاح وفقا للتكوين المحدد |
| تحويل الطاقة | طاقة تيار مستمر متجددة لطاقة تيار متردد متزامنة |
| كفاءة التجديد | > 97% في ظل ظروف التشغيل المحددة |
| ثد الحالي | <5% في ظل ظروف التشغيل المحددة |
| مزامنة الشبكة | تتبع الجهد والتردد والمرحلة |
| تسلسل المرحلة | تحديد تلقائي وفقا للتكوين |
| تصفية | مفاعل متكامل وتصفية الضوضاء |
| تبريد | وفقا للنموذج المحدد |
| حماية | الجهد الزائد والتيار الزائد والدائرة القصيرة ودرجة الحرارة الزائدة وحماية الشبكة القابلة للتطبيق |
| عملية موازية | متاح وفقا لتكوين النظام |
| تثبيت | خزانة VFD أو حاوية كهربائية مخصصة |
| المعيار المطبق | GB/T 12668، حيثما ينطبق ذلك |
ملاحظة: لا توفر المعلومات الفنية المتوفرة لهذا المنتج جدولاً كاملاً للطاقة المقدرة الخاصة بالطراز. ولذلك يجب التأكد من قدرة التجديد والتيار المقنن وجهد الشبكة ومتطلبات التبريد والمعلمات الكهربائية الأخرى من ورقة بيانات المنتج المعمول بها قبل الاختيار.
| المعلمة | ما يجب تقديمه | لماذا يهم؟ |
|---|---|---|
| نموذج VFD | الشركة المصنعة ورقم الطراز الكامل | يؤكد تكوين DC-bus والتوافق الكهربائي |
| جهد النظام | 220 فولت / 380 فولت / 690 فولت أو الجهد المطبق | تحديد التكوين الكهربائي المطلوب |
| قوة المحرك | تصنيف إخراج المحرك | يوفر مرجعًا أوليًا لتحجيم النظام |
| الطاقة المتجددة | ذروة و/أو قوة التجدد المستمرة | تحديد قدرة الاسترداد المطلوبة |
| نوع التحميل | الرفع، والقصور الذاتي العالي، والإصلاح، ومنضدة الاختبار، وما إلى ذلك. | يحدد نمط توليد الطاقة |
| وقت التباطؤ | وقت التوقف المطلوب | يساعد على تحديد ذروة قوة التجدد |
| تردد التجديد | الأحداث في الساعة، دورة أو التحول | تحديد متطلبات التشغيل والحرارة |
| مدة التجديد | مدة كل حدث تجديدي | مهم لتحجيم الخدمة المستمرة |
| الجهد DC-حافلة | جهد التشغيل العادي والحد الأقصى | يؤكد التوافق مع مرحلة التحويل |
| شروط الشبكة | تكوين الجهد والتردد والمرحلة | مطلوب للمزامنة على جانب الشبكة |
| نظام الكبح الحالي | معلومات وحدة الكبح/المقاوم | يساعد في تحديد ما إذا كان من الممكن استبدال دائرة الكبح الموجودة أو دمجها |
| شروط التثبيت | مساحة الخزانة والتبريد ودرجة الحرارة المحيطة | يحدد متطلبات التثبيت والحرارة |
| المتطلبات الموازية | القدرة على التجديد المطلوبة | يحدد ما إذا كانت هناك حاجة إلى وحدات متعددة |
يتم توصيل وحدة التجديد بين ناقل VFD DC ودائرة التجديد بجانب شبكة التيار المتردد وفقًا لمخطط الأسلاك الخاص بالشركة المصنعة.
قبل التثبيت:
1. تأكد من أن جهد VFD DC-bus يقع ضمن نطاق التشغيل المحدد.
2. تأكد من توافق جهد وتردد شبكة التيار المتردد مع وحدة التجديد.
3. التحقق من قوة التجديد المطلوبة ودورة العمل.
4. توفير تهوية كافية للخزانة ومساحة خالية حول مكونات توليد الحرارة.
5. استخدم الكابلات وأجهزة الحماية والمحطات الطرفية ذات التصنيف المناسب.
6. التحقق من التوصيلات الأرضية والوقائية.
7. قم بتأكيد متطلبات الاتصال من جانب الشبكة وتسلسل الطور.
8. أكمل الفحص الكهربائي قبل تنشيط النظام.
بالنسبة لمشروعات التعديل التحديثي، يجب مراجعة نموذج VFD الحالي وتكوين ناقل التيار المستمر وترتيب الكبح قبل اختيار وحدة التجديد.
تقوم شركة Dufew Electric بتصنيع مكونات إلكترونيات الطاقة لتطبيقات القيادة الصناعية والتحكم في الطاقة، مع إجراءات الإنتاج والفحص التي تغطي المتطلبات الكهربائية والوظيفية الرئيسية والمتعلقة بالسلامة.
بالنسبة لوحدة تجديد الطاقة، قد تشمل الإجراءات المطبقة فحص IGBT ومكونات الطاقة، وفحص تجميع PCB، وفحص التوصيلات الكهربائية، واختبار العزل، والاختبار الوظيفي، والتحقق من وظيفة الحماية، والتحقق من التحكم في درجة الحرارة، واختبار التشغيل على جانب الشبكة، وفحص المنتج النهائي.
يمكن توفير سجلات الاختبار الخاصة بالنموذج والمستندات الفنية وفقًا لمتطلبات المشروع، ودعم تقييم المنتج، وتكامل النظام، والتحقق من الجودة.
تشير معلومات المنتج المرفقة إلى التوافق مع GB/T 12668 حيثما ينطبق ذلك.
تحتفظ Dufew Electric أيضًا بوثائق الجودة والامتثال للمنتج ذات الصلة بـ ISO وCE. يجب تأكيد الشهادات ووثائق المطابقة المعمول بها وفقًا لنموذج المنتج المحدد والتكوين والسوق المقصود.
إنه يحول الطاقة المتجددة من ناقل VFD DC إلى طاقة تيار متردد يمكن إرجاعها إلى شبكة المرافق. يتم اعتباره بشكل أساسي للتطبيقات ذات التشغيل المتكرر أو عالي الطاقة أو المستمر.
يرسل الكبح الديناميكي طاقة متجددة إلى المقاوم، حيث يتم تحويلها إلى حرارة. يقوم تجديد الطاقة بتحويل طاقة التيار المستمر إلى طاقة تيار متردد متزامنة وإعادتها إلى النظام الكهربائي.
في نظام التجديد المصمم بشكل صحيح، يمكن لوحدة التجديد أن تحل محل مسار تبديد الطاقة المعتمد على المقاوم. ومع ذلك، يجب فحص تكوين VFD وناقل DC الحالي ونظام الحماية وواجب التطبيق قبل إجراء التغيير.
ليس تلقائيا. يعتمد التوافق على جهد ناقل التيار المستمر لـ VFD، وتكوين الطاقة، والواجهة الكهربائية، وخصائص الحمل ومتطلبات جانب الشبكة لوحدة التجديد. ينبغي توفير نموذج VFD المحدد للاختيار.
يمكن استخدام التشغيل المتوازي عند الحاجة إلى قدرة تجديد إضافية، بشرط أن تدعم النماذج المحددة التشغيل المتوازي وأن يتم تصميم ناقل التيار المستمر والاتصال من جانب التيار المتردد والتزامن والظروف الحرارية بشكل صحيح.
يمكنه تقليل الحرارة الناتجة عن الكبح المتجدد لأن الطاقة المستردة يتم نقلها مرة أخرى إلى النظام الكهربائي بدلاً من تبديدها بالكامل من خلال المقاوم. لا تزال وحدة التجديد نفسها تنتج خسائر كهربائية وتبديلية، وبالتالي تتطلب تبريدًا مناسبًا.
تتضمن المعلومات الرئيسية جهد النظام، ونموذج VFD، وقوة المحرك، ونوع الحمل، والطاقة المتجددة، ووقت التباطؤ، وتردد التجديد، ومدة التجديد، وجهد ناقل التيار المستمر وظروف التثبيت.
تنص مواصفات المنتج المرفقة على كفاءة تجديد تبلغ 97% أو أعلى. تعتمد الكفاءة الفعلية على نقطة التشغيل والحمل ومستوى الطاقة وتكوين النظام، لذلك يجب تأكيد شروط الاختبار المطبقة من الوثائق الفنية الخاصة بالطراز.
للتقييم الفني، تقديم:
نموذج VFD · جهد النظام · قوة المحرك · نوع الحمل · الطاقة المتجددة · وقت التباطؤ · تردد التجديد · مدة التجديد · جهد ناقل التيار المستمر · ظروف الشبكة · بيئة التثبيت
يمكن لشركة Dufew Electric بعد ذلك تحديد ما إذا كان نظام تجديد الطاقة مناسبًا وتحديد التكوين المطلوب.
