نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

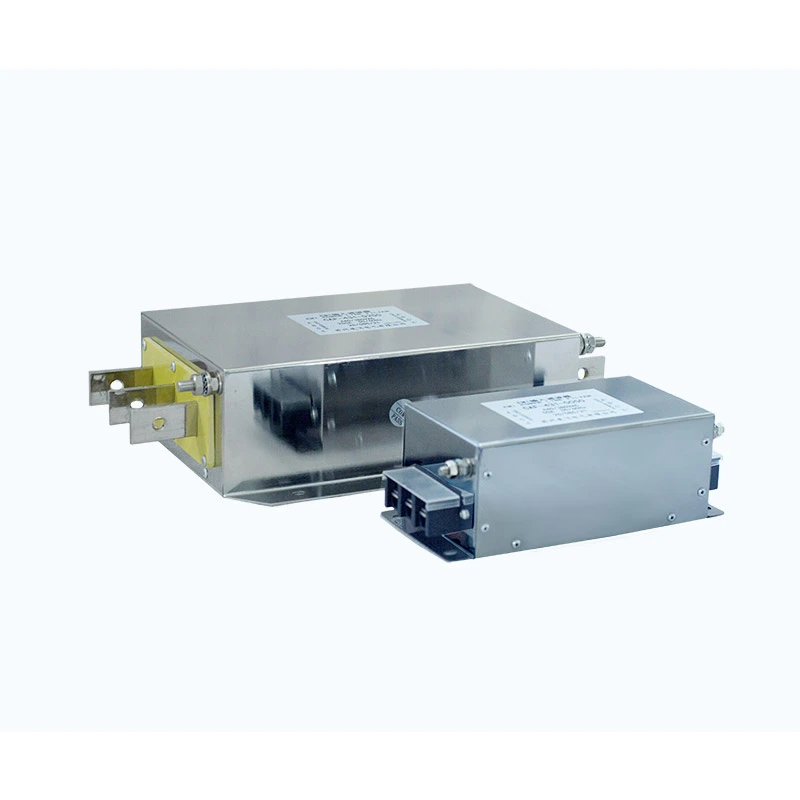

تم تصميم Dufew Electric Harmonic Filter لأنظمة VFD وغيرها من الأحمال غير الخطية التي تولد تيارات توافقية أثناء التشغيل. يتم تثبيته على جانب الإدخال من نظام القيادة، ويستخدم دائرة LC مضبوطة مع مفاعلات مرشح، ومكثفات طاقة، ومقاومات تخميد غير حثية لتقليل التوافقيات ذات الترتيب المنخفض المحددة وتحسين جودة الطاقة. تشتمل التوافقيات المستهدفة النموذجية على الترتيبات الخامس والسابع والحادي عشر والثالث عشر، مع تحديد التكوين النهائي بواسطة جهد النظام وخصائص الحمل والطيف التوافقي وأداء الترشيح المطلوب.
تشتمل معلمات الأداء النموذجية على THDi <10% عند التحميل الكامل، وTHDv <5%، وعامل الطاقة أعلى من 0.98، وارتفاع درجة الحرارة ≥80K، ومستوى الضوضاء ≥65dB، وقوة العزل الكهربائي حتى 3000VAC، وفقًا للنموذج المحدد وظروف التشغيل.
يمكن لـ VFDs، والمحولات، والمقومات، والأحمال غير الخطية الأخرى أن تولد تيارات توافقية أثناء عملية التحويل والتحويل بين AC-DC. عندما تصبح المستويات التوافقية مفرطة، فإنها قد تزيد من خسائر المحولات والكابلات، وتسبب تسخينًا إضافيًا، وتقلل من عامل الطاقة، وتؤثر على استقرار المعدات الكهربائية الحساسة.
بالنسبة لشبكات الطاقة الصناعية ذات الأحمال غير الخطية المتعددة، يساعد التحكم التوافقي المناسب في الحفاظ على ظروف كهربائية مستقرة وتقليل تأثير التيارات التوافقية على نظام التوزيع.
تتم مطابقة معلمات المفاعل والمكثف وفقًا للنظام والخصائص التوافقية لإنشاء مسار منخفض المعاوقة عند ترددات توافقية مختارة. وهذا يسمح بتحويل التيارات التوافقية عبر المرشح مع الحفاظ على التشغيل الطبيعي للتردد الأساسي.
يتم دمج مقاومات التخميد غير الحثية في دائرة الترشيح للتحكم في الرنين بين المرشح، ومقاومة الشبكة، والأحمال غير الخطية. يساعد هذا في الحد من التضخيم التوافقي وتقليل الضغط الحالي الزائد على مكونات التصفية أثناء التشغيل المستمر.
يعتمد أداء الترشيح المستقر على التنسيق الصحيح لتحريض المفاعل، وسعة المكثف، ومقاومة التخميد، وتبديد الحرارة. يقوم Dufew بضبط هذه المعلمات وفقًا للتصنيف الكهربائي وظروف التشغيل للحفاظ على أداء موثوق به في ظل الأحمال الصناعية المستمرة.
يجب أن يعتمد اختيار الفلتر على الخصائص الكهربائية الفعلية للتركيب بدلاً من الطاقة المقدرة وحدها. يقوم Dufew بتقييم ظروف النظام مثل الجهد والتيار وسعة VFD والطيف التوافقي وTHDi المطلوب وبيئة التثبيت عند تطوير التكوين المناسب.
يمكن أن يغطي الدعم الهندسي التحليل التوافقي، وحساب معلمات المرشح، والتكوين الكهربائي، والهيكل الميكانيكي، وتوجيهات التطبيق. يمكن للعملاء تقديم بيانات القياس التوافقي، أو المخططات ذات الخط الواحد، أو مواصفات المعدات، أو ظروف التشغيل للتقييم الفني.
تعمل دائرة الترشيح المضبوطة على تقليل التيارات التوافقية المميزة الناتجة عن VFDs والأحمال غير الخطية الأخرى، مما يساعد على تقليل تشويه شكل موجة التيار وتقليل الدوران التوافقي من خلال المحولات والكابلات ومعدات التوزيع الأخرى.
من خلال معالجة تأثيرات التيار التوافقي والطاقة التفاعلية، يمكن أن يساعد الفلتر في تحسين عامل الطاقة، وتقليل الطلب على الطاقة التفاعلية، وتقليل الخسائر داخل نظام التوزيع الكهربائي.
يمكن أن يؤدي تقليل التشوه التوافقي إلى تحسين ظروف تشغيل المحولات ومعدات التوزيع وأنظمة الأتمتة الصناعية والأحمال الكهربائية الأخرى، خاصة في المنشآت التي تحتوي على نسبة عالية من المعدات غير الخطية.
| عامل الاختيار | اعتبار |
|---|---|
| جهد النظام | 220 فولت / 380 فولت / 690 فولت / 1140 فولت |
| نوع التحميل | VFDs، المحولات، الأحمال الصناعية غير الخطية |
| التصنيف الحالي | بناءً على سعة المعدات المتصلة |
| الحالة التوافقية | قياس THDi أو تحليل النظام |
| هدف الأداء | مستوى التخفيض التوافقي المطلوب |
| حالة التثبيت | مساحة مجلس الوزراء والمتطلبات البيئية |
يمكن لـ Dufew أن يوصي بتكوينات المرشح المناسبة وفقًا لمتطلبات التطبيق الفعلية.
تعتبر حلول Dufew Harmonic Filter مناسبة لأنظمة الطاقة الصناعية حيث يؤثر التشوه التوافقي على أداء المعدات.
| طلب | المتطلبات الرئيسية |
|---|---|
| أنظمة VFD | تقليل تشويه التيار التوافقي |
| أنظمة قيادة متعددة | تحسين استقرار شبكة الطاقة |
| الأتمتة الصناعية | الحفاظ على التشغيل الكهربائي الموثوق |
| مصاعد | تقليل التأثير التوافقي أثناء التسارع المتكرر |
| الرافعات ومعدات الرفع | دعم عملية التحميل الديناميكي |
| أنظمة UPS | تحسين جودة الطاقة |
| أنظمة شحن البطاريات | تقليل التأثير التوافقي |
| معدات التدفئة التعريفي | تحسين التوافق الكهربائي |
| أنظمة الطاقة المتجددة | دعم اتصال الشبكة مستقرة |
مثال: HFL-4 3 1-0490
| شفرة | وصف |
|---|---|
| هفل | سلسلة المرشحات التوافقية الكهربائية Dufew |
| 4 | مستوى الجهد (2=220 فولت، 4=380 فولت، 6=690 فولت) |
| 3 | رقم المرحلة (3= ثلاث مراحل، 1= مرحلة واحدة) |
| 1 | تكوين التصفية |
| 0490 | التصنيف الحالي (0490 = 490A) |
| المعلمة | مواصفة |
|---|---|
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| تكرار | 50 هرتز / 60 هرتز |
| تردد الناقل | 2 كيلو هرتز - 6 كيلو هرتز |
| التصنيف الحالي | 5 أ - 1200 أ |
| أداء التصفية | تي إتش دي <10%، تي إتش دي في <5% |
| عامل الطاقة | PF> 0.98 عند التحميل الكامل |
| القدرة على التحميل الزائد | التيار المقنن 120% لمدة 30 دقيقة |
| ارتفاع درجة الحرارة | ≥80 ألف |
| مستوى الضوضاء | ≥65 ديسيبل |
| قوة عازلة | 3000VAC / 50 هرتز / 10S |
| مقاومة العزل | ≥100MΩ |
| درجة الحماية | IP00/IP22 |
| فئة العزل | الفئة F (155 درجة مئوية) |
| المعايير | IEC61000 / جيجابايت/T14549-1993 |
تتخصص شركة Dufew Electric في مكونات إلكترونيات الطاقة الصناعية، بما في ذلك المرشحات التوافقية والمفاعلات ومقاومات الكبح والمحولات والحلول الكهربائية المخصصة.
بالنسبة لمنتجات الترشيح التوافقي، يركز Dufew على:
- تصنيع المفاعل ومطابقة المعلمات
- اختيار المكثفات والتكامل
- التحقق من خاصية الرنين
- اختبارات السلامة الكهربائية
- التحقق من الأداء
يخضع كل منتج للفحص بما في ذلك:
| البند التفتيش | غاية |
|---|---|
| اختبار مقاومة العزل | التحقق من موثوقية العزل |
| اختبار تحمل العزل الكهربائي | تأكيد السلامة الكهربائية |
| اختبار المعلمات الكهربائية | ضمان أداء التصميم |
| اختبار ارتفاع درجة الحرارة | التحقق من القدرة الحرارية |
| التفتيش النهائي | التأكد من جودة التصنيع |
يدعم دوفيو:
- تصنيع المعدات الأصلية
- الحلول التوافقية المخصصة
- التعاون الهندسي
- الدعم الفني القائم على المشروع
تتضمن الوثائق المتوفرة شهادة إدارة الجودة ISO، وشهادة CE، وتقارير اختبار المنتج.
توفر Dufew حلول التغليف القياسية للمنتجات الكهربائية الصناعية.
التعبئة والتغليف تشمل:
- حماية الرطوبة
- تثبيت مقاوم للصدمات
- حافظات خشبية معززة للموديلات الثقيلة
- بطاقات تعريف المنتج
- الوثائق الفنية مع الشحنة
يتم فحص كل وحدة قبل التسليم للتأكد من مطابقتها لمواصفات العميل.
| مقارنة | مرشح التوافقي | مرشح إدخال EMI |
|---|---|---|
| الوظيفة الرئيسية | تقليل التشوه التوافقي وتحسين جودة الطاقة | قمع التداخل الكهرومغناطيسي |
| هدف | التوافقيات 5 / 7 / 11 / 13 | عالية التردد أجريت والضوضاء المشعة |
| تصميم الدوائر | دائرة LC مضبوطة مع مقاومة التخميد | شبكة تصفية EMI |
| طلب | أنظمة VFD والأحمال غير الخطية | المعدات الإلكترونية الحساسة لـ EMC |
| الفائدة الرئيسية | انخفاض THDi وتحسين استقرار الشبكة | انخفاض الضوضاء الكهربائية |
تستخدم دائرة الترشيح النموذجية المفاعلات والمكثفات ومقاومات التخميد. تعمل هذه المكونات معًا لإنشاء مسار مضبوط للترددات التوافقية المحددة وتساعد في تحسين جودة الطاقة بشكل عام.
يعتمد الاختيار على جهد النظام، والتيار المقنن، وسعة VFD، والخصائص التوافقية، ومتطلبات THDi، وظروف التثبيت. يقدم Dufew توصيات بناءً على التطبيق المحدد ومتطلبات التشغيل.
نعم. يستطيع Dufew تقييم نتائج القياس التوافقي مع معلمات النظام وأداء التصفية المطلوب لتحديد التكوين المناسب للتطبيق.
يُستخدم الأول بشكل أساسي لتقليل التيارات التوافقية ذات الترتيب المنخفض الناتجة عن الأحمال غير الخطية، بينما يعالج مرشح EMI في المقام الأول التداخل عالي التردد الناتج عن تبديل الأجهزة.
توفر Dufew Electric حلولاً مخصصة لأنظمة VFD، ومعدات الأتمتة الصناعية، وتطبيقات تحويل الطاقة. بفضل الخبرة الهندسية وعمليات التصنيع الخاضعة للرقابة وإجراءات فحص الجودة، يدعم Dufew اختيار المرشح ومطابقة المعلمات والتكوينات الخاصة بالتطبيقات بناءً على متطلبات النظام الفعلية.
اتصل بـ Dufew Electric للحصول على مواصفات المنتج والتقييم الفني والدعم المخصص للمشروع.
