نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.
يتم تثبيت مرشح محرك التردد المتغير حول محرك التردد المتغير للتحكم في التداخل الكهربائي الناتج أثناء تنظيم سرعة المحرك.
الاتصال النموذجي هو:
مصدر الطاقة ← تصفية الإدخال ← VFD ← تصفية الإخراج ← المحرك
يتناول القسمان أجزاء مختلفة من نظام القيادة.
Input filtering controls conducted electromagnetic interference between the VFD and power network.
تعمل تصفية الإخراج على تخفيف المكونات عالية التردد التي يتم إنتاجها بواسطة تبديل PWM قبل أن تصل إلى المحرك عبر الكابل.
هذا التكوين مخصص للتطبيقات التي تحتاج إلى مراعاة كل من تأثيرات EMI من جانب الطاقة وتأثيرات التردد العالي من جانب المحرك.
وهو يختلف عن مرشح EMI التقليدي للإدخال، والذي يقوم فقط بتصفية الاتصال بين مصدر الطاقة ومحرك الأقراص.
تقوم أجهزة التبديل داخل VFD بتوليد مكونات كهربائية عالية التردد يمكنها الانتقال عبر مصدر الطاقة والتأثير على المعدات الأخرى الموجودة على نفس نظام التوزيع. يستخدم قسم الإدخال مكونات مغناطيسية وسعوية للتوهين في الوضع المشترك والوضع التفاضلي، والتي قد تشمل ملفات الوضع الشائع، والمكونات الحثية في الوضع التفاضلي، ومكثفات X، ومكثفات Y، والمقاومات.
قسم الإدخال مخصص لقمع EMI الذي تم إجراؤه ولا يحل محل نظام التعويض التوافقي المخصص حيث تنطبق متطلبات THD محددة منخفضة التردد.
ينتج VFD شكل موجة خرج PWM مع تحولات جهد سريعة. مع كابلات المحرك الطويلة، يمكن أن تؤثر السعة والممانعة الموزعة على شكل موجة الجهد عند أطراف المحرك. يعمل قسم الإخراج على تخفيف المكونات عالية التردد ويمكن أن يساعد في تقليل dv/dt من جانب المحرك، وتأثيرات الموجة المنعكسة، وإجهاد عزل لف المحرك، وبعض ضوضاء المحرك عالي التردد.
يعتمد الأداء الفعلي على خصائص تبديل VFD، وطول الكابل وبنيته، وعزل المحرك، والتأريض، وتكوين المرشح المحدد.
ليس كل تثبيت VFD يتطلب تصفية المدخلات والمخرجات.
يعتمد التكوين المطلوب على المشكلة التي تتم معالجتها.
| حالة التطبيق | اعتبارات التصفية النموذجية |
|---|---|
| تدخل VFD في شبكة الطاقة | مرشح EMI من جانب الإدخال |
| التداخل الذي يؤثر على معدات التحكم القريبة | مرشح EMI من جانب الإدخال |
| كابل محرك طويل | قد تكون هناك حاجة إلى تصفية جانب الإخراج |
| ارتفاع DV/dt من جانب المحرك | تصفية جانب الإخراج |
| قلق الجهد الموجي المنعكس | تصفية جانب الإخراج |
| كلا من جانب الطاقة والتدخل من جانب المحرك | مرشح الإدخال/الإخراج المتكامل |
هذا التمييز مهم أثناء اختيار المنتج. يجب تحديد المرشح وفقًا للمشكلة الكهربائية الفعلية بدلاً من تركيبه ببساطة بسبب وجود VFD.

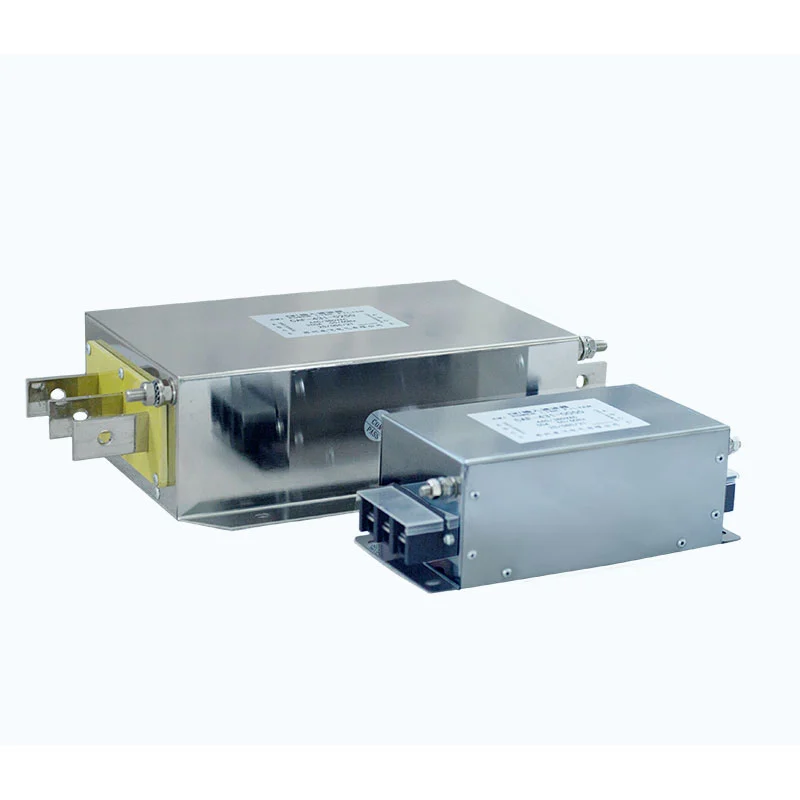

تجمع Dufew Electric بين دوائر ترشيح المدخلات والمخرجات في مجموعة واحدة.
يحتوي القسمان على مسارات كهربائية منفصلة ومناطق طرفية للاتصال بمصدر الطاقة وVFD والمحرك.
يمكن أن تتضمن شبكة التصفية ما يلي:
- المكونات المغناطيسية ذات الوضع المشترك
- المكونات الحثية ذات الوضع التفاضلي
- المكثفات X
- المكثفات Y
- مقاومات التخميد
- المكونات الأخرى التي يتطلبها التكوين المحدد
يقلل البناء المتكامل من الحاجة إلى تركيب غلافين منفصلين للمرشح عند الحاجة إلى ترشيح المدخلات والمخرجات.
يعتمد الترتيب الداخلي الفعلي على تصنيف المنتج وتكوينه.
| المعلمة | مواصفة |
|---|---|
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| تردد التشغيل | 50 هرتز / 60 هرتز / حتى 500 هرتز |
| التصنيف الحالي | 5A-1600A |
| قوة العزل الكهربائي، خط إلى خط | 1500 فولت تيار مستمر/60 ثانية |
| قوة العزل الكهربائي، الخط إلى الأرض | 2500 فولت تيار مستمر/60 ثانية |
| مقاومة العزل | > 100 ميجا أوم عند 1000 فولت تيار مستمر |
| القدرة على التحميل الزائد | 1.4 × التيار المقنن لمدة دقيقة واحدة |
| الحد الأدنى للفاصل الزمني الزائد | 15 دقيقة |
| الحد الأقصى لطول الكابل* | 400 م مدرع / 300 م غير مدرع |
| درجة الحماية | IP00 / IP20 |
| فئة العزل | T40 / فهرنهايت (155 درجة مئوية) |
| درجة مثبطات اللهب | UL94V-2 |
| معيار المنتج | جيجابايت/ت 15287/8 |
* يعتمد الحد الأقصى لطول الكابل على التطبيق ويجب التحقق منه وفقًا لخصائص إخراج VFD والمحرك ونوع الكابل وترتيب التأريض ونموذج المرشح المحدد.
نموذج مرشح Dufew النموذجي هو: CAF-4 3 1-0010
| شفرة | وصف |
|---|---|
| كاف | سلسلة مرشحات Dufew الكهربائية |
| 4 | فئة الجهد 2 = 220 فولت، 4 = 380 فولت، 6 = 690 فولت |
| 3 | تكوين المرحلة؛ 3 = ثلاث مراحل، 1 = مرحلة واحدة |
| 1 | فئة التصفية؛ 1 = مرشح الإدخال، 2 = مرشح الإخراج |
| 0010 | التصنيف الحالي. 0010 = 10 أ |
بالنسبة لتكوين الإدخال/الإخراج المتكامل، يجب تأكيد رمز النموذج المطبق مقابل رسم المنتج ومواصفاته المقابلة.
| طلب | المتطلبات الرئيسية | وظيفة التصفية |
|---|---|---|
| أنظمة القيادة ذات التردد المتغير | التحكم في EMI المتولد أثناء تشغيل VFD | يتم إجراء قمع EMI من جانب الإدخال وتصفية التردد العالي من جانب الإخراج |
| أنظمة القيادة المؤازرة | تقليل التداخل الكهربائي حول المعدات المؤازرة | التحكم في EMI من جانب الإدخال وتصفية جانب المحرك من جانب الإخراج |
| التحكم في المحركات الصناعية | تحسين أداء EMC لأنظمة قيادة السيارات | قمع التداخل الذي تم إجراؤه ومكونات التبديل عالية التردد |
| آلات وأدوات الآلات باستخدام الحاسب الآلي | تقليل التداخل الذي يؤثر على معدات التحكم والقيادة | تصفية الإدخال EMI وتقليل dv/dt من جانب الإخراج |
| تركيب كابلات المحركات الطويلة | التحكم في تأثيرات الموجة المنعكسة والجهد العالي التردد | تصفية جانب الإخراج بين VFD والمحرك |
| أنظمة النقل والمضخات والمروحة | تقليل التداخل الناتج عن تشغيل المحرك متغير السرعة | قمع EMI من جانب الإدخال، وتصفية الإخراج عند الاقتضاء |
| معدات الأتمتة الصناعية | الحد من التداخل بين أنظمة القيادة والإلكترونيات القريبة | تصفية الوضع المشترك والوضع التفاضلي |
| معدات التصنيع | قم بمعالجة التداخل من جانب الطاقة وجانب المحرك | تصفية المدخلات والمخرجات المتكاملة |
ملاحظة: يعتمد تكوين المرشح المطلوب على VFD، والمحرك، وطول الكابل، وظروف EMC، ومشكلة التداخل المحددة. ليس كل تطبيق VFD يتطلب تصفية المدخلات والمخرجات.
| معلمة الاختيار | المعلومات المطلوبة | غاية |
|---|---|---|
| نموذج VFD | رقم الشركة المصنعة والطراز | لتحديد تكوين الإدخال/الإخراج المطبق |
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد | لمطابقة تصنيف جهد المرشح مع نظام القيادة |
| التصنيف الحالي | مدخلات VFD أو تيار الإخراج | لتحديد التصنيف الحالي للمرشح المطلوب |
| قوة المحرك | كيلوواط أو حصان | لتقييم متطلبات التصفية من جانب المحرك |
| الجهد المقنن للمحرك | جهد تشغيل المحرك | للتحقق من التوافق من جانب الإخراج |
| طول كابل المحرك | طول الكابل الفعلي بالأمتار | مهم لتقييم تأثيرات dv/dt والموجة المنعكسة |
| نوع الكابل | محمية أو غير محمية؛ بناء الكابلات حيثما كان ذلك متاحا | لتقييم EMC وخصائص التردد العالي |
| تبديل التردد | تردد الناقل/التحويل VFD، إذا كان متاحًا | يساعد في تقييم متطلبات التصفية عالية التردد |
| بيئة التثبيت | خزانة التحكم، الآلة، خط الإنتاج، إلخ. | لتحديد اعتبارات التثبيت والتوافق الكهرومغناطيسي (EMC). |
| حالة التداخل | EMI، ضوضاء المحرك، dv/dt، الموجة المنعكسة، تداخل المعدات القريبة، إلخ. | لتحديد ما إذا كانت تصفية المدخلات أو تصفية المخرجات أو التكوين المتكامل مناسبة |
| ترتيب التأريض | طريقة التأريض وحماية الكابلات | مهم للتحكم الفعال في التداخل عالي التردد |
لإجراء تقييم أولي، يمكن للعملاء تقديم:
نموذج VFD + الجهد المقنن + التيار المقنن + طاقة المحرك + طول كابل المحرك + نوع الكابل + تردد التبديل + التداخل الملحوظ
تعتبر هذه المعلومات بشكل عام أكثر فائدة لاختيار المرشح من تحديد المرشح فقط بواسطة قوة المحرك.
يعد التثبيت الصحيح أمرًا مهمًا لأن التداخل عالي التردد يمكن أن يتجاوز جزءًا من دائرة الترشيح من خلال الأسلاك غير المناسبة.
قم بتوصيل قسم الإدخال بين مصدر الطاقة وVFD.
قم بتوصيل قسم الإخراج بين VFD والمحرك.
يجب توصيل أطراف الإدخال والإخراج وفقًا لمخطط توصيلات المنتج ويجب عدم تبادلها.
يجب توجيه كابلات جانب الطاقة وجانب المحرك بشكل منفصل.
تجنب التشغيل المتوازي الطويل بين الموصلات المدخلة والمخرجة للمرشح، حيث أن الاقتران الكهرومغناطيسي يمكن أن يقلل من فعالية التصفية.
يجب تأريض الفلتر وفقًا لمتطلبات التركيبات الكهربائية المطبقة وتعليمات EMC الخاصة بالشركة المصنعة لـ VFD.
بالنسبة للتداخل عالي التردد، يفضل بشكل عام وجود مسار تأريض قصير ومنخفض المعاوقة.
عند استخدام كابل محرك محمي، يجب أن يتم إنهاء درع الكابل وفقًا لمتطلبات EMC الخاصة بالشركة المصنعة لـ VFD.
قبل تنشيط النظام، تحقق مما يلي:
- تصفية الجهد والتصنيف الحالي
- التوصيلات الطرفية
- التأريض
- توجيه كابل الإدخال / الإخراج
- اتصال المحرك
- التركيب الميكانيكي
بعد التثبيت، تحقق من التشغيل الطبيعي لـ VFD والمحرك وتحقق من حالة التداخل الأصلية.
تقوم Dufew Electric بتصنيع مكونات إلكترونيات الطاقة بما في ذلك المقاومات وأنظمة الكبح والمفاعلات والمرشحات والمحولات والمكونات الكهربائية المخصصة. يتم إنتاج مرشحات محرك التردد المتغير وفقًا للتكوين والتطبيق الكهربائي المطلوب.
تغطي عملية الإنتاج عادةً فحص المكونات، ومعالجة المكونات المغناطيسية، واللف والعزل، وتجميع المرشح، والاختبار الكهربائي، والفحص النهائي، والتعبئة. اعتمادًا على تكوين المنتج، قد تتضمن اختبارات الجودة مواصفات المكونات والملفات والعزل والمحطات الطرفية ومقاومة العزل وقوة العزل الكهربائي والأداء الكهربائي والأبعاد.
يمكن توفير الرسومات الخاصة بالمنتج وسجلات الاختبار والمستندات الفنية وفقًا لمتطلبات المشروع.
حصلت شركة Dufew Electric على شهادتي ISO وCE لدعم متطلبات إدارة الجودة والامتثال للمنتج.
يجب تأكيد الشهادة والوثائق الفنية المعمول بها وفقًا لنموذج المنتج المحدد والسوق المقصود.
يغطي فحص الجودة المراحل ذات الصلة بدءًا من التحقق من المكونات وتجميعها وحتى الاختبار الكهربائي والفحص النهائي.
توفر شركة Dufew Electric المرشحات ومكونات إلكترونيات الطاقة الأخرى لمصنعي المعدات الأصلية والموزعين ومتكاملي الأنظمة والمستخدمين الصناعيين.
يتم اختيار ترتيبات التعبئة والتغليف والتسليم وفقًا لأبعاد المنتج ووزنه وكميته ووجهته ومتطلبات العميل.
قد تشمل ترتيبات الشحن المتاحة ما يلي:
- الشحن البحري
- الشحن الجوي
- التسليم السريع
- وكيل الشحن الذي رشحه العميل
يتم اختيار التغليف وفقًا لظروف بناء المنتج ونقله.
يتم تركيب مرشح الإدخال بين مصدر الطاقة وVFD للتحكم في EMI الموصل. يتم تركيب مرشح الإخراج بين VFD والمحرك للتحكم في المكونات عالية التردد، dv/dt، وتأثيرات الموجة المنعكسة.
لا. تعتمد المتطلبات على طول كابل المحرك، وخصائص خرج VFD، وعزل المحرك، وظروف التوافق الكهرومغناطيسي (EMC)، ومتطلبات التطبيق.
نعم. يمكن تقييمه لتطبيقات محرك سيرفو حيث يلزم التحكم في التداخل الكهرومغناطيسي (EMI) من جانب الإدخال أو التداخل عالي التردد من جانب المحرك. يجب أن يتطابق التصنيف الكهربائي مع نظام القيادة.
نعم. تم تصميم قسم الإخراج لتخفيف مكونات التبديل عالية التردد ويمكن أن يقلل dv/dt عند أطراف المحرك. تعتمد النتيجة الفعلية على VFD، وتكوين المرشح، والكابل، والمحرك.
نعم. يمكن لكابلات المحرك الطويلة أن تزيد من تأثيرات الجهد المنعكس والجهد العالي التردد، مما يجعل تصفية الإخراج أكثر أهمية. يجب تأكيد طول الكابل المسموح به للتطبيق المحدد.
ليس بالضرورة. هذا المنتج مخصص في المقام الأول لتصفية EMI والتردد العالي حول أنظمة VFD. إذا كان المتطلب هو التحكم في أوامر توافقية محددة لنظام الطاقة أو THD، فيجب تقييم حل مخصص للتخفيف التوافقي.
لا يلزم عادةً أي تعديل إلكتروني لأن الفلتر سلبي. لا يزال من الضروري اختيار النموذج الصحيح، والأسلاك، والتأريض، والتثبيت.
يعد نموذج VFD، وجهد الإمداد، والتيار المقنن، وطاقة المحرك، وطول كابل المحرك، ونوع الكابل، والتداخل المحدد أو مشكلة جانب المحرك مفيدة لتحديد التكوين المناسب.
تقوم Dufew Electric بتصنيع مرشحات محرك التردد المتغير لـ VFDs، ومحركات المؤازرة، وأنظمة التحكم في المحركات، ومعدات الأتمتة الصناعية.
يوفر التكوين المتكامل تصفية EMI من جانب الإدخال وتصفية المحرك من جانب الإخراج داخل مجموعة واحدة. يمكن أن يعتمد الاختيار على تصنيف المحرك وخصائص المحرك وطول الكابل وظروف التوافق الكهرومغناطيسي ومتطلبات التثبيت.
لتقييم المنتج، قم بتوفير نموذج VFD، وقوة المحرك، والتيار المقنن، وطول كابل المحرك، ونوع الكابل، وجهد الإمداد.
