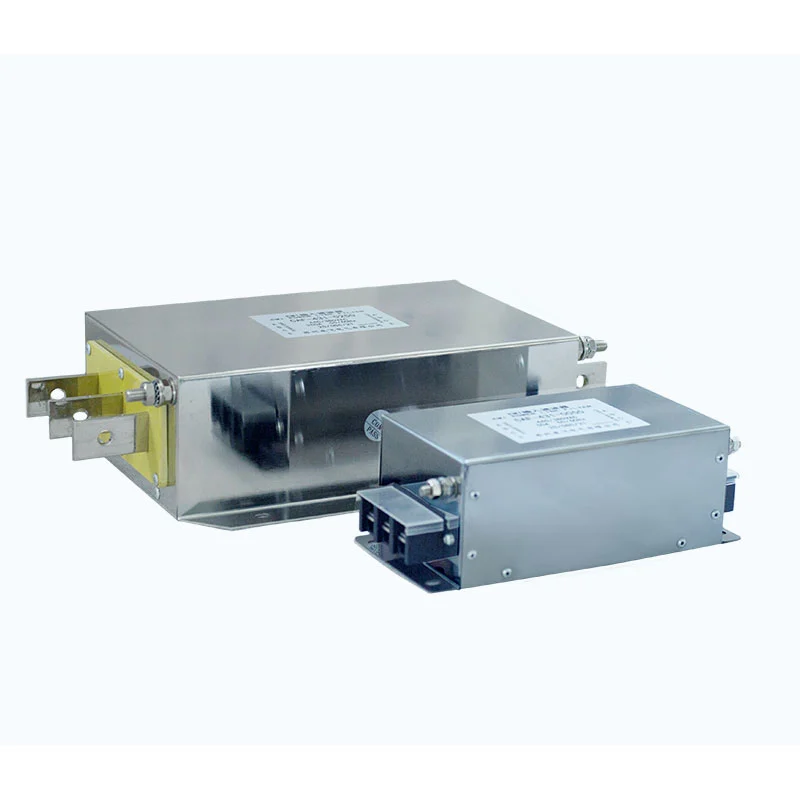

مرشح إمدادات الطاقة

يتم تثبيت مرشح مصدر الطاقة بين مصدر الطاقة الوارد ومدخل طاقة الجهاز. الغرض الرئيسي منه هو التحكم في التداخل الكهرومغناطيسي (EMI) الذي يتم عبر خط الطاقة.

يمكن للمعدات الإلكترونية للطاقة، مثل العاكسات، ومحركات الأقراص المؤازرة، ومصادر تحويل الطاقة، أن تولد ضوضاء عالية التردد أثناء عملية التبديل. يمكن للمعدات الكهربائية الخارجية وشبكة الطاقة أيضًا أن تسبب اضطرابات عالية التردد غير مرغوب فيها في نفس خط الإمداد.

يوفر المرشح مقاومة لهذه المكونات عالية التردد غير المرغوب فيها مع السماح لمصدر الطاقة العادي بالمرور.

وهي مصممة للعمل في كلا الاتجاهين:

- تقليل التداخل عالي التردد الناتج عن المعدات والموجه نحو شبكة الطاقة

- تقليل الترددات اللاسلكية الخارجية والاضطرابات الكهربائية التي تدخل المعدات عبر خط الإمداد

- قمع تداخل الوضع المشترك والوضع التفاضلي

- تقليل احتمالية التداخل بين الأجهزة الإلكترونية المجاورة

ولذلك يتم استخدام المرشح كجزء من نظام التحكم EMI/EMC الخاص بالجهاز ونظام منع تداخل خطوط الطاقة.

دائرة التصفية ومبدأ التشغيل

يستخدم المرشح مجموعة من ملفات الاختناق ذات الوضع الشائع، ومكثفات X، ومكثفات Y، والمكونات المقاومة لتشكيل شبكة ترشيح ذات تمرير منخفض.

اختناق الوضع المشترك

يقدم خنق الوضع الشائع مقاومة عالية للضوضاء عالية التردد في الوضع الشائع مع السماح لتيار الإمداد العادي بالمرور.

مكثف X

يتم توصيل المكثف X عبر موصلات الطاقة ويوفر مسارًا للضوضاء عالية التردد في الوضع التفاضلي.

مكثف Y

توفر المكثفات Y مسارًا متحكمًا بين موصلات الطاقة والمرجع الأرضي أو الهيكل من أجل التداخل المناسب في الوضع الشائع.

المقاوم

اعتمادًا على تكوين الدائرة، يمكن استخدام المكونات المقاومة لتفريغ المكثف وتخميد الدائرة.

توفر الدائرة المدمجة منع تداخل الوضع المشترك والوضع التفاضلي عبر نطاق التردد المحدد.

تصفية على مرحلة واحدة وعلى مرحلتين

يمكن أن يستخدم المرشح إما بنية أحادية المرحلة أو ذات مرحلتين.

يعد الترشيح أحادي المرحلة مناسبًا للتطبيقات التي يمكن التحكم في مستوى التداخل فيها من خلال قسم ترشيح واحد وتكون مساحة التثبيت محدودة.

يوفر الترشيح على مرحلتين توهينًا إضافيًا حيث تعمل المعدات في بيئة كهرومغناطيسية أكثر تطلبًا.

وينبغي تحديد التكوين المناسب وفقاً للمعدات وخصائص التداخل والتوهين المطلوب وظروف التثبيت.

المواصفات الكهربائية

تنطبق المواصفات التالية على تكوين المنتج ذي الصلة. قد تحتوي سلسلة مرشحات Dufew الكهربائية المختلفة على نطاقات جهد وتيار مختلفة.

* تسرد المعلومات الفنية المرفقة أيضًا 2500VDC / 60s لقوة العزل الكهربائي من الخط إلى الأرض. يجب تأكيد القيمة المطبقة من المواصفات النهائية للنموذج المحدد.

تحديد النموذج

تسمية النموذج النموذجي هي: CAF-4 3 1-0010

يجب التحقق من تسمية النموذج مقابل مواصفات المنتج المعمول بها ولوحة الاسم قبل الطلب.

الميزات الرئيسية

الوضع المشترك والوضع التفاضلي قمع

تعالج دائرة المرشح كلاً من التداخل عالي التردد في الوضع الشائع والوضع التفاضلي، مما يسمح باستخدامها في حالة وجود أنواع مختلفة من EMI الموصلة.

التحكم في التدخل ثنائي الاتجاه

يمكن للمرشح تقليل التداخل الناتج عن الأجهزة المتصلة والذي يتم إجراؤه تجاه شبكة الإمداد، مع الحد أيضًا من الاضطرابات الخارجية عالية التردد التي تدخل عبر اتصال الطاقة.

نطاق التصفية 5 كيلو هرتز - 30 ميجا هرتز

يغطي نطاق التصفية المحدد التداخل عالي التردد المرتبط بتبديل إلكترونيات الطاقة والمعدات الإلكترونية الأخرى.

تكوين أحادي أو مرحلتين

يمكن اختيار هيكل الترشيح وفقًا لمستوى التداخل ومتطلبات التثبيت.

هيكل مدمج

البناء المتكامل مناسب للتركيب داخل خزائن التحكم والمرفقات الكهربائية حيث تكون مساحة التركيب محدودة.

التطبيقات النموذجية

تم تصميم المرشح لمعدات الطاقة الإلكترونية أحادية الطور حيث يلزم التحكم في EMI. يمكن استخدامه في العاكسات أحادية الطور، ومحركات المؤازرة، وتبديل مصادر الطاقة، وأجهزة التحكم، وآلات التطريز، وآلات النقش، ومعدات التحكم الصناعية، وغيرها من المعدات الإلكترونية المثبتة في البيئات الحساسة لـ EMI.

يمكن أيضًا استخدام الفلتر في التركيبات الكهربائية حيث تعمل أجهزة إلكترونية متعددة على نفس شبكة الطاقة وقد يؤثر التداخل الجاري على تشغيل المعدات أو أداء النظام.

متى يجب التفكير في مرشح مصدر الطاقة

قد يكون المرشح مناسبًا عندما تواجه المعدات أعراضًا مرتبطة بالتداخل مثل:

- توقفات غير متوقعة

- إطلاق كاذب أو عملية غير طبيعية

- تداخل الاتصالات أو التحكم

- الضوضاء الكهربائية المفرطة

- تداخل خطوط الكهرباء بين الأجهزة المجاورة

يمكن أن يكون لهذه الأعراض أسباب متعددة. قبل اختيار عامل التصفية، يجب تحديد المصدر الفعلي للمشكلة. لا يحل الفلتر محل التدابير التصحيحية للحمل الزائد، أو التأريض غير الصحيح، أو فشل العزل، أو أخطاء المعدات، أو غيرها من المشاكل الكهربائية الأساسية.

اختيار المنتج

يجب أن يأخذ اختيار المرشح في الاعتبار جهد إمداد الجهاز، والتيار المقنن، وتردد التشغيل، والتكوين أحادي الطور، وأداء الترشيح المطلوب، وأبعاد التثبيت، وطريقة التأريض، ودرجة الحرارة المحيطة، ومستوى الحماية.

بالنسبة للتكوين المحدد أحادي الطور، يبلغ معدل المرشح الموصى به حوالي 1.2-1.5 مرة من التيار المقدر للمعدات. يجب أن يأخذ الاختيار النهائي أيضًا في الاعتبار تيار الحمل الفعلي وظروف التحميل الزائد ودرجة حرارة التشغيل ومواصفات الشركة المصنعة.

لاختيار النموذج، يمكن للعملاء تقديم نموذج المعدات، جهد الإمداد، التيار المقنن، تردد التشغيل، مخطط الأسلاك، أبعاد التثبيت، أعراض التداخل، وبيئة التشغيل.

تعليمات التثبيت

التثبيت الصحيح مهم بشكل خاص لقمع EMI عالي التردد.

1. قم بتأكيد التصنيف الكهربائي

تحقق من جهد المعدات والتيار قبل التثبيت. يجب أن يكون الفلتر المحدد متوافقًا مع إمداد المعدات وتيار التشغيل.

2. افحص الفلتر

تحقق من الهيكل والمحطات الطرفية ونقاط التثبيت وملصق التعريف وعلامات الأسلاك. لا تقم بتثبيت وحدة تالفة.

3. قم بالتثبيت بالقرب من المعدات

قم بتركيب الفلتر في أقرب مكان عملي من مدخل الطاقة للمعدات المحمية. بالنسبة لتركيبات الخزانات، يمكن تركيب الفلتر على سطح تثبيت معدني مناسب وفقًا لمتطلبات التثبيت.

4. الاتصال في السلسلة

قم بتوصيل الفلتر بين مصدر الطاقة الوارد ومدخل الجهاز وفقًا لمخطط الأسلاك المطبق. اتبع محطات الإدخال والإخراج المحددة حيث يتم تحديد اتجاه اتصال محدد.

يجب أن تكون محطة التأريض متصلة بشكل موثوق.

5. أسلاك الإدخال والإخراج منفصلة

لا تقم بتجميع أسلاك إدخال الفلتر وأسلاك الإخراج معًا.

يمكن للتداخل عالي التردد أن يقترن بين موصلات الإدخال والإخراج الموجهة بشكل وثيق ويتجاوز دائرة الترشيح. ولذلك يجب توجيه الأسلاك من جانب الإدخال وجانب التحميل بشكل منفصل وإبقائها منفصلة قدر الإمكان.

يجب أن يكون موصل التأريض قصيرًا وأن يتمتع بمقاومة منخفضة بما يكفي للتركيب.

6. الاختبار بعد التثبيت

بعد التحقق من الأسلاك والتأريض:

1. قم بتأكيد جميع الاتصالات الطرفية.

2. تحقق من فصل كابل الإدخال/الإخراج.

3. تنشيط المعدات.

4. مراقبة حالة التشغيل وظروف الإنذار.

5. تحقق مما إذا كان قد تم تقليل التداخل الأصلي.

مرشح متكامل أحادي الطور مقابل وحدات تصفية منفصلة

بالنسبة للمعدات المدمجة أحادية الطور، يمكن لمجموعة المرشح المتكاملة تقليل عدد المكونات المطلوبة للتثبيت.

يعتمد أداء EMI الفعلي على دائرة الفلتر، والظروف الكهربائية، والتأريض، وتوجيه الكابل، وجودة التثبيت. لا ينبغي التعامل مع الهيكل المتكامل نفسه كضمان للتوهين الفائق للتداخل الكهرومغناطيسي بدون بيانات اختبار خاصة بالتطبيق.

التصنيع ومراقبة الجودة

تقوم Dufew Electric بتصنيع مكونات إلكترونيات الطاقة بما في ذلك المقاومات وأنظمة الكبح والمفاعلات والمرشحات والمحولات والمكونات الكهربائية المخصصة.

بالنسبة لمرشحات مصدر الطاقة، يمكن أن يشمل الإنتاج والفحص ما يلي:

فحص المكونات ← مجموعة المرشح ← الاختبار الكهربائي ← الفحص النهائي ← التغليف

اعتمادًا على تكوين المنتج، قد يشمل الفحص ما يلي:

- التحقق من مواصفات المكونات

- فحص المحطة والاتصال

- اختبار مقاومة العزل

- اختبار قوة العزل الكهربائي

- اختبار الأداء الكهربائي

- فحص الأبعاد

- فحص المنتج النهائي

يمكن توفير السجلات الفنية ووثائق الاختبار القابلة للتطبيق وفقًا لمتطلبات المنتج والمشروع.

الشهادات وضمان الجودة

حصلت Dufew Electric على شهادتي ISO وCE لدعم إدارة الجودة وأنشطة الامتثال للمنتج.

يجب تأكيد الشهادات والمستندات الفنية المعمول بها وفقًا للنموذج المحدد وتكوين المنتج والسوق المقصود.

التعبئة والتغليف والتسليم

يمكن ترتيب الطلبات الدولية وفقًا لكمية المنتج وأبعاده ووجهته ومتطلبات التسليم.

يمكن استخدام الشحن البحري أو الشحن الجوي أو التسليم السريع أو وكيل الشحن الذي يرشحه العميل حسب الاقتضاء. يتم اختيار التغليف وفقًا لهيكل المنتج وظروف النقل.

الأسئلة المتداولة

س1: ما هو استخدام فلتر مصدر الطاقة؟

يتم تثبيته عند مدخلات الطاقة للمعدات الإلكترونية لمنع التداخل الكهرومغناطيسي الذي ينتقل عبر خط الطاقة. تشمل التطبيقات النموذجية العاكسات أحادية الطور، ومحركات الأقراص المؤازرة، وتبديل مصادر الطاقة، وأجهزة التحكم.

س2: ما أنواع التداخل التي يمكن قمعها؟

تم تصميم المرشح لمعالجة التداخل عالي التردد في الوضع الشائع والوضع التفاضلي. نطاق التصفية المحدد هو 5 كيلو هرتز - 30 ميجا هرتز للتكوين المطبق.

س3: أين يجب تركيب الفلتر؟

ويجب تركيبه في أقرب وقت ممكن من مدخلات الطاقة الخاصة بالمعدات المحمية. يجب فصل كابلات جانب الإدخال وجانب الإخراج لتقليل الاقتران الكهرومغناطيسي الذي قد يتجاوز الفلتر.

س 4: هل يمكن استخدامه مع العاكسات أحادية الطور ومحركات المؤازرة؟

نعم. إنه مخصص للتطبيقات بما في ذلك العاكسات أحادية الطور، ومحركات الأقراص المؤازرة، وتبديل مصادر الطاقة، وأجهزة التحكم، والمعدات الإلكترونية المماثلة، بشرط أن تكون التصنيفات الكهربائية متوافقة.

س 5: كيف يجب اختيار التيار المقنن؟

يجب أن يأخذ الاختيار في الاعتبار تيار التشغيل المقدر والفعلي للمعدات، وجهد الإمداد، وظروف التشغيل، ومواصفات المرشح. توصي إرشادات الاختيار المرفقة بما يقرب من 1.2 إلى 1.5 مرة من التيار المقدر للمعدات.

س 6: هل يمكن للمرشح التخلص من الجهد الزائد أو أخطاء التيار الزائد للعاكس؟

يمكن أن يكون مفيدًا عندما تحدث هذه الأعراض أو تتفاقم بسبب التداخل الكهرومغناطيسي أو اضطرابات خطوط الكهرباء. إذا كان العطل ناتجًا عن الحمل الزائد أو التأريض غير الصحيح أو مشكلات العزل أو عطل داخلي في المعدات، فيجب معالجة السبب الأساسي بشكل منفصل.

س 7: هل يمكن تخصيص تكوين الفلتر؟

يمكن تقييم التصنيفات الكهربائية وهيكل الترشيح وأبعاد التثبيت والمواصفات الأخرى وفقًا لمتطلبات المعدات والتطبيق.

س 8: هل يؤثر ارتفاع التثبيت على التيار المقنن؟

نعم. فوق 1000 متر، قد يتطلب انخفاض تبديد الحرارة تخفيض التيار. تحدد المعلومات الفنية المرفقة الحد الأقصى للارتفاع وهو 2000 متر وتوصي بتخفيض التيار بنسبة 15% فوق 1000 متر. يجب تأكيد المتطلبات النهائية للنموذج المحدد.

الشركة المصنعة لمرشح مصدر الطاقة في الصين

توفر شركة Dufew Electric مرشحات إمداد الطاقة للمحولات أحادية الطور، ومحركات الأقراص المؤازرة، وتبديل مصادر الطاقة، وأجهزة التحكم، وغيرها من معدات الطاقة الإلكترونية. تستخدم المرشحات مكونات تصفية الوضع المشترك والوضع التفاضلي لتقليل التداخل الكهرومغناطيسي الموصل من خلال اتصال الطاقة.

لاختيار المنتج، قم بتوفير جهد الجهاز والتيار المقنن وتردد التشغيل وظروف التثبيت ومعلومات التداخل المتاحة لمراجعة التكوين.
