ملخص المقال: A مروحية الكبحيعد مكونًا أساسيًا في أنظمة المكابح الديناميكية لمحركات التردد المتغير (VFDs)، مما يساعد في إدارة الطاقة المتجددة أثناء تباطؤ المحرك وعملية الإصلاح.دوفيو الكهربائيةتوفر مروحيات الكبح من سلسلة CBU المصممة لأنظمة القيادة المتوافقة 220 فولت و380 فولت و690 فولت. من خلال مراقبة جهد ناقل التيار المستمر وتحويل الطاقة الزائدة إلى مقاوم فرامل خارجي، تساعد هذه الأجهزة في التحكم في ارتفاع الجهد ودعم أداء الكبح الموثوق. يشرح هذا الدليل كيفية عمل مروحيات الكبح ومعاييرها الفنية الرئيسية ومعايير الاختيار والتطبيقات الصناعية واعتبارات التثبيت.
مروحية الكبح عبارة عن جهاز تحويل إلكتروني يستخدم في الدائرة الوسيطة للتيار المستمر لمحرك التردد المتغير لإدارة الطاقة المتجددة الزائدة. إنه يعمل مع مقاومة الكبح للمساعدة في منع ارتفاع جهد ناقل التيار المستمر إلى ما هو أبعد من مستوى التشغيل المقبول أثناء تباطؤ المحرك.
أثناء التشغيل العادي، يقوم VFD بتزويد الطاقة الكهربائية للمحرك لتوليد حركة ميكانيكية. عندما يتباطأ المحرك أو يدفع حمولة إصلاحية، فقد يعمل مؤقتًا كمولد. تتدفق الطاقة الكهربائية الناتجة مرة أخرى إلى ناقل التيار المستمر، مما قد يتسبب في حدوث خطأ في الجهد الزائد إذا لم يتم امتصاص الطاقة بشكل مناسب.
تعالج مفرمة الكبح هذه المشكلة عن طريق تحويل مسار كهربائي إلى مقاوم فرامل خارجي عندما يصل جهد ناقل التيار المستمر إلى عتبة محددة مسبقًا. يقوم المقاوم بتحويل الطاقة الكهربائية المنقولة إلى حرارة.

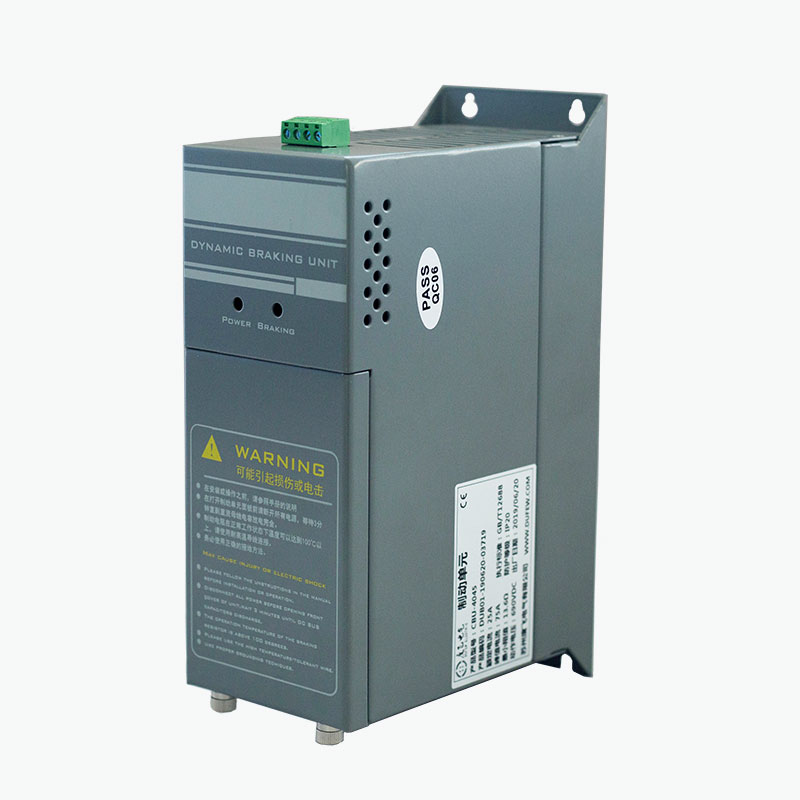

تم تصميم سلسلة CBU من Dufew Electric لتطبيقات المكابح الديناميكية الخارجية في أنظمة القيادة المتوافقة. يمكن اختيار تكوينه وفقًا لجهد النظام ومتطلبات الكبح وخصائص المقاوم وظروف التثبيت.
يعتمد مبدأ التشغيل على مراقبة جهد الناقل DC والتبديل الإلكتروني السريع. في سلسلة CBU، تستجيب دائرة التبديل المستندة إلى IGBT تلقائيًا عندما يصل الجهد إلى عتبة الكبح التي تم تكوينها.
تتكرر هذه العملية كما هو مطلوب أثناء الكبح. فهو يساعد على التحكم في جهد ناقل التيار المستمر دون الحاجة إلى وحدة تحكم خارجية منفصلة لمراقبة الجهد الأساسي.
لمزيد من المعلومات حول المعدات ذات الصلة، استكشف حلول وحدة الكبح ومنتجات إلكترونيات الطاقة الصناعية من Dufew Electric.
يمكن لمروحية الكبح المختارة بشكل صحيح أن تحسن أداء نظام الكبح الديناميكي، خاصة في التطبيقات التي تتضمن توقفات متكررة أو قصورًا ذاتيًا عاليًا أو أحمالًا شاملة.
يعتمد الأداء الفعلي على محرك الأقراص، والقصور الذاتي للمحرك، ومقاوم الكبح، والطاقة المتجددة، وتردد الكبح، ودورة العمل، وبيئة التثبيت. ولذلك ينبغي اختيار المروحية كجزء من نظام الكبح الكامل وليس كمكون معزول.
تحدد المواصفات الفنية ما إذا كانت مفرمة الكبح مناسبة لتركيب VFD معين. يلخص الجدول التالي المعلمات المرجعية المنشورة لسلسلة CBU الخاصة بشركة Dufew Electric.
| المعلمة | المواصفات المرجعية | الاعتبارات الهندسية |
|---|---|---|
| محرك الجهد النظام | فئات 220 فولت، 380 فولت، و690 فولت تيار متردد | يجب أن يتطابق مع محرك الأقراص المتوافق وتكوين ناقل التيار المستمر. |
| جهد الكبح من فئة 220 فولت | تيار مستمر 340/360/380/400/420 فولت ± 10 فولت | عتبات قابلة للتحديد للتكوينات المتوافقة. |
| جهد الكبح من فئة 380 فولت | تيار مستمر 630/660/690/730/760 فولت ± 10 فولت | يجب أن تكون متطابقة مع طراز محرك الأقراص والمروحية المحدد. |
| جهد الكبح من فئة 690 فولت | تيار مستمر 1140 فولت ± 10 فولت | يتطلب تأكيد توافق النظام. |
| طريقة التحكم | مراقبة الجهد التلقائي للحافلة DC | تمكين التبديل التلقائي أثناء عملية التجديد. |
| الاستجابة الموازية | ≥1 مللي ثانية | مواصفات الاستجابة المرجعية للتكوينات المتوازية المتوافقة. |
| درجة حرارة بداية المروحة | حوالي 45 درجة مئوية | يدعم الإدارة الحرارية في ظل ظروف التشغيل المعمول بها. |
| حماية من درجة الحرارة الزائدة | حوالي 85 درجة مئوية | يوفر عتبة الحماية الحرارية. |
| تصنيف الحماية | IP20 أو أعلى، حسب التكوين | تحقق من تصنيف العلبة للنموذج المحدد. |
| المعيار المطبق | جيجابايت/ت 12668 | قم بتأكيد المتطلبات والوثائق المعمول بها للمنتج المحدد. |
ملاحظة: هذه مواصفات مرجعية، ولا تضمن أن كل طراز يدعم كل الإعدادات المدرجة. تأكد من النموذج النهائي وجهد الكبح والتقديرات الكهربائية ووظائف الحماية من خلال وثائق المنتج قبل الطلب أو التثبيت.
يتطلب اختيار مروحية الكبح أكثر من مجرد مطابقة تصنيفها الاسمي مع قوة المحرك. تختلف الطاقة المتجددة والتحميل الحراري بشكل كبير باختلاف المعدات المدفوعة ودورة التشغيل.
التعرف على جهد الدخل المقدر لـ VFD وخصائص ناقل التيار المستمر. اختر فئة جهد مروحية متوافقة وتأكد من أن عتبة الكبح المحددة تناسب نطاق التشغيل المسموح به لمحرك الأقراص.
يمكن للأحمال ذات القصور الذاتي العالي أن تولد طاقة متجددة كبيرة عند تباطؤها. قد تؤدي أوقات التوقف الأقصر إلى زيادة قوة الكبح اللحظية المطلوبة. تحتاج تطبيقات مثل أجهزة الطرد المركزي والرافعات والآلات عالية السرعة إلى اهتمام خاص.
يجب أن تكون قيمة مقاومة المقاوم، ومعدل الطاقة، وسعة طاقة النبض، ودورة العمل متوافقة مع VFD والمروحية. يمكن أن يتسبب المقاوم غير المناسب في زيادة التيار أو ارتفاع درجة الحرارة أو عدم كفاية أداء الكبح.
الآلة التي تتوقف كل بضع ثوان لها متطلبات حرارية مختلفة عن تلك التي تتوقف فقط بين الحين والآخر. يمكن أن يؤدي الكبح المتكرر إلى زيادة متوسط الحرارة الناتجة عن المقاوم ودائرة التبديل.
تؤثر درجة الحرارة المحيطة، وتهوية العلبة، وخلوص التركيب، وتدفق الهواء على الأداء الحراري. يجب تركيب المعدات المختارة وفقًا لمتطلبات الشركة المصنعة الخاصة بالأسلاك والتهوية.
يمكن أن تساعد القائمة المرجعية التالية في إعداد استفسار فني:
تعتبر مروحيات الكبح مفيدة في أنظمة القيادة حيث يقوم المحرك بإرجاع الطاقة أثناء التباطؤ أو التخفيض أو ظروف التشغيل المتجددة الأخرى. تشمل التطبيقات النموذجية ما يلي:
لا يتطلب كل تطبيق مروحية كبح خارجية. يعتمد القرار على قدرة الكبح المدمجة في VFD، ووقت التوقف المطلوب، وخصائص الحمل، وتكرار عملية التجديد.
وعلى الرغم من أن هذه المكونات تعمل معًا، إلا أنها تؤدي وظائف مختلفة. يساعد فهم هذا الاختلاف المهندسين على اختيار نظام فرملة ديناميكي متوافق.
| عنصر | الوظيفة الأساسية | التركيز على الاختيار |
|---|---|---|
| مروحية الكبح | يقوم بتبديل دائرة الكبح وفقًا لجهد ناقل التيار المستمر. | فئة الجهد وقدرة التبديل والحماية ومتطلبات الكبح. |
| المقاوم الكبح | يحول الطاقة الكهربائية المتجددة إلى حرارة. | المقاومة، تصنيف الطاقة، سعة طاقة النبض، ودورة العمل. |
| حافلة VFD DC | يوفر الاتصال الكهربائي لدائرة الكبح. | حدود الجهد والتوافق الطرفي ومواصفات محرك الأقراص. |
لا تستطيع مروحية الكبح تبديد الطاقة المتجددة بنفسها. فهو يتحكم في مسار التبديل، بينما يمتص المقاوم الطاقة. يجب أن يكون كلاهما متوافقًا مع محرك الأقراص وظروف التشغيل المقصودة.
بالنسبة للتطبيقات التي تتطلب حلاً كهربائيًا أوسع، توفر Dufew Electric أيضًا مكونات إلكترونيات الطاقة ذات الصلة لأنظمة القيادة الصناعية والتحكم في الطاقة.
يساعد التثبيت الصحيح على دعم التشغيل الآمن والتبريد الفعال وأداء الكبح المتسق. قبل التشغيل، يجب على الموظفين الكهربائيين المؤهلين التحقق مما يلي:
أثناء الصيانة الروتينية، افحص التوصيلات غير المستقرة والغبار المتراكم وتدفق الهواء المقيد وعلامات السخونة الزائدة والتلف غير الطبيعي للمقاوم. يجب أن يتبع أي اختبار أو صيانة لحافلة DC تعليمات السلامة الخاصة بالشركة المصنعة. يجب عزل محرك الأقراص عن مصدر الطاقة الخاص به، ويجب التحقق من تفريغ ناقل التيار المستمر قبل بدء العمل.
يجب أن يتوافق التركيب والصيانة مع متطلبات السلامة الكهربائية المعمول بها. لا تعتمد على مروحية الكبح كبديل لنظام الكبح الميكانيكي أو نظام الكبح الذي يتطلب سلامة الجهاز.
والغرض الرئيسي منه هو التحكم في الطاقة المتجددة التي يتم إرجاعها إلى ناقل DC الخاص بـ VFD أثناء عملية التباطؤ أو الإصلاح. يقوم بتحويل الطاقة الزائدة إلى مقاوم كبح متوافق للمساعدة في منع الجهد الزائد لناقل التيار المستمر.
لا. تتحكم المروحية في توقيت عمل دائرة الكبح، بينما يقوم المقاوم بتحويل الطاقة الكهربائية إلى حرارة. أنها تؤدي وظائف تكميلية ويجب أن تكون متطابقة بشكل صحيح.
لا. تتمتع بعض محركات الأقراص بقدرة فرملة مدمجة كافية للأحمال المقصودة منها. قد تكون هناك حاجة إلى مروحية خارجية عندما تتجاوز الطاقة المتجددة أو تردد الكبح أو التباطؤ المطلوب قدرة الدائرة الداخلية.
تحدد معلومات المنتج المنشورة التكوينات الخاصة بأنظمة المحركات المتوافقة بجهد 220 فولت و380 فولت و690 فولت. يجب التأكد من الطراز الدقيق وجهد الكبح وفقًا لمواصفات ناقل التيار المستمر الخاص بمحرك الأقراص.
يمكن توصيل الوحدات المتوافقة بالتوازي عندما لا تتمكن وحدة واحدة من تلبية قدرة الكبح المطلوبة ويدعم تصميم المنتج هذا الترتيب. يجب التحقق من الأسلاك وتكوين المقاوم وتنسيق التبديل والمتطلبات الحرارية للنظام بأكمله.
يعتمد الاختيار على حدود مقاومة محرك الأقراص، وقوة الكبح، والطاقة لكل دورة فرملة، وتكرار التشغيل، ودورة العمل. يجب أن يكون المقاوم أيضًا متوافقًا مع التصنيفات الكهربائية للمروحية وظروف التثبيت.
توفير نموذج VFD، جهد النظام، قوة المحرك، نوع الحمل، وقت التباطؤ، تردد الكبح، مواصفات المقاوم، دورة العمل، وظروف التثبيت. تساعد هذه التفاصيل المورد على تقييم النموذج والتكوين المناسبين.
تساعد مروحية الكبح المختارة بشكل صحيح على إدارة الطاقة المتجددة، والتحكم في ارتفاع جهد ناقل التيار المستمر، ودعم الكبح الديناميكي الموثوق به في أنظمة القيادة الصناعية. تعتمد فعاليتها على مطابقة المروحية، ومقاوم الكبح، وجهد القيادة، وخصائص الحمل، والمتطلبات الحرارية للتطبيق.
توفر سلسلة CBU من Dufew Electric خيارات مروحية الكبح لأنظمة القيادة المتوافقة 220 فولت و380 فولت و690 فولت، مع اختيار الطراز بناءً على التقييمات الكهربائية وظروف التشغيل. سواء كان مشروعك يتضمن مصاعد، أو رافعات، أو ناقلات، أو أجهزة طرد مركزي، أو غيرها من الآلات الصناعية، فإن المراجعة الدقيقة للمواصفات ضرورية للحصول على حل مناسب للكبح.
إذا كنت تبحث عن مصنع ومورد موثوق لمروحية الكبح لمشروع القيادة الصناعية الخاص بك، فاستكشف منتجات ومروحية الكبح الخاصة بشركة Dufew Electric.اتصل بنامع مواصفات محرك الأقراص الخاص بك، ومتطلبات الكبح، وتفاصيل التثبيت. يمكن لفريقنا مساعدتك في تقييم التكوين المناسب لتطبيقك.
-
