نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

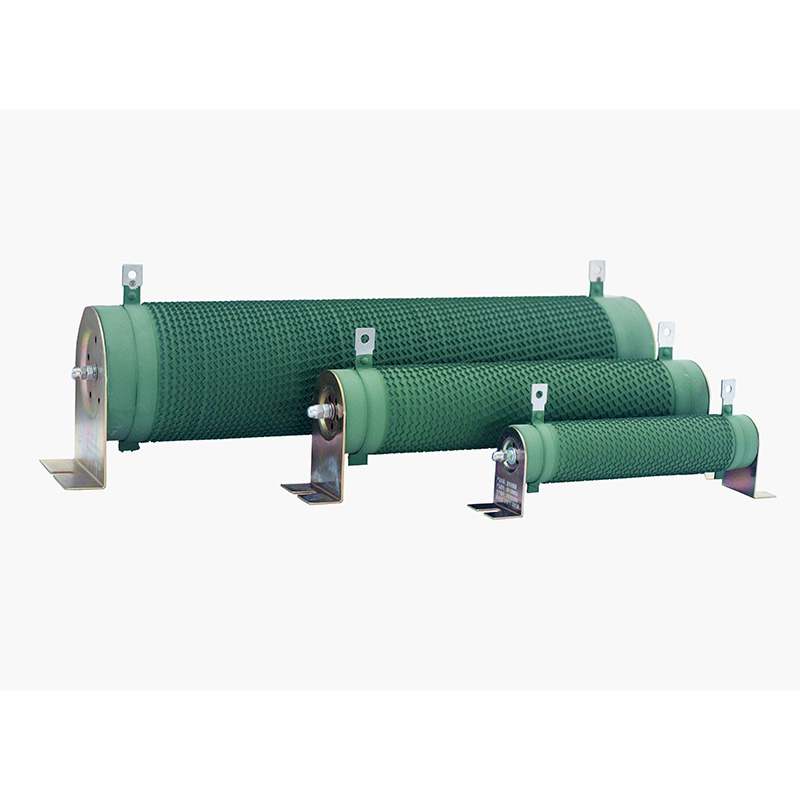

إن المقاوم الأنبوبي DUFEW عبارة عن مكون ملفوف سلكي عالي الطاقة مصمم بهيكل أنبوبي من السيراميك يوفر عزلًا كهربائيًا ونقلًا فعالًا للحرارة. يتم لف أسلاك المقاومة المصنوعة من سبائك النيكل والكروم (Ni-Cr)، أو المنجانين، أو كونستانتان بدقة حول قلب السيراميك لتحقيق مقاومة مستقرة، وقدرة قوية على التحميل الزائد، وأداء حراري ثابت.
يعمل تصميم الأنبوب الخزفي على تحسين كثافة الطاقة وكفاءة التبريد عن طريق نقل الحرارة عبر البنية الأساسية الداخلية. بعد اللف، يتم طلاء المقاوم بطبقة عازلة مقاومة للهب تتحمل درجات الحرارة العالية لحماية سلك المقاومة من الأكسدة والرطوبة والتأثيرات البيئية، مما يساعد في الحفاظ على التشغيل المستقر في الظروف الصناعية.
مناسب لتطبيقات الطاقة الصناعية، يُستخدم هذا المقاوم بشكل شائع في أنظمة فرامل VFD، ودوائر بدء تشغيل المحرك، ومعدات اختبار الحمل، وآلات اللحام، والأنظمة الكهربائية الأخرى التي تتطلب تبديد طاقة متحكم فيه وأداء حراري موثوق.
يقوم المقاوم بتحويل الطاقة الكهربائية إلى حرارة من خلال سلك من سبيكة المقاومة ملفوف حول أنبوب خزفي. يوفر قلب السيراميك العزل بينما يساعد في نقل الحرارة إلى البيئة المحيطة للتحكم الفعال في درجة الحرارة.
مع الأداء المستقر في ظل التيار العالي، والحمل الزائد لفترة قصيرة، وظروف التبديل المتكررة، فهو مناسب للفرملة الديناميكية، وبدء تشغيل المحرك، والحد من التيار، ومحاكاة الحمل، وانخفاض الجهد، وتطبيقات استهلاك الطاقة.
| رمز النموذج | معنى | وصف |
|---|---|---|
| CRR | سلسلة المنتجات | المقاوم أنبوبي |
| 2500 واط | القوة المقدرة | 2500 واط |
| 54.4 ر | المقاومة المقدرة | 54.4 أوم |
| J | التسامح المقاومة | J = ±5% (اختياري: K = ±10%، H = ±3%) |
| المعلمة | مواصفة |
|---|---|
| نطاق الطاقة | 50 واط - 10 كيلو واط |
| جهد التشغيل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω-1kΩ |
| التسامح المقاومة | ±3%، ±5%، ±10% |
| تصنيف الحماية | IP00 |
| معامل درجة الحرارة (TCR) | ≥300 جزء في المليون/درجة مئوية |
| تصنيف مثبطات اللهب | يو ال 94V-2 |
| معيار الامتثال | جيجابايت/ت 5792 |
يؤثر هيكل اللف بشكل مباشر على قدرة المقاوم على تبديد الحرارة، والحث، وملاءمة التطبيق.
يتم لف سلك المقاومة بنمط حلزوني تقليدي حول الأنبوب الخزفي. يقدم هذا الهيكل حلاً بسيطًا واقتصاديًا لتطبيقات تبديد الطاقة منخفضة التردد حيث لا يكون الحث مصدر قلق بالغ.
يتم تشكيل سلك المقاومة في شكل مموج ويتم تثبيته عموديًا على أنبوب السيراميك. يعمل هذا التصميم على زيادة مساحة سطح التبريد بشكل كبير مع تقليل الحث الطفيلي، مما يجعله مثاليًا لأنظمة فرامل VFD، والأحمال النبضية، والتطبيقات التي تتطلب أداء حراريًا محسنًا.
يوفر قيمة مقاومة دائمة ومناسب لمعظم التطبيقات الصناعية القياسية التي تتطلب تشغيلًا مستقرًا وخاليًا من الصيانة.
يمكن تعديل المقاومة باستخدام مشبك معدني متحرك أو آلية النقر، مما يسمح بإعدادات مقاومة مرنة لتشغيل المعدات واختبارها وتطبيقات التحميل المتغيرة.
متوفر بنقاط توصيل متعددة لتوفير قيم مقاومة مختلفة من مقاوم واحد، مما يجعله مناسبًا للدوائر الكهربائية المعقدة والتحكم في الحمل متعدد المراحل.
مصنوع من السيراميك العازل عالي الجودة، الأنبوب يوفر قوة عازلة ممتازة، نقل فعال للحرارة، قوة ميكانيكية عالية، ومقاومة رائعة للصدمات الحرارية أثناء التشغيل الصناعي المستمر.
متوفر في سبائك النيكل والكروم (Ni-Cr)، والمانغانين، والكونستانتان، ويوفر سلك المقاومة خصائص كهربائية مستقرة، وقدرة ممتازة على التحميل الزائد، واستقرار مقاومة طويل الأمد في ظل التدوير الحراري المتكرر.
تعمل الطبقة العازلة غير العضوية الصديقة للبيئة على حماية سلك المقاومة من الأكسدة والرطوبة والغبار والتآكل مع توفير أداء موثوق لمثبطات اللهب وفقًا لمتطلبات UL94V-2.
يعمل الأنبوب الخزفي كدعم عازل ووسيلة فعالة لتبديد الحرارة، مما يسمح للمقاوم بتقديم معدلات طاقة أعلى ضمن مساحة صغيرة. وهذا يجعلها مثالية للتطبيقات الصناعية حيث تكون مساحة التثبيت محدودة.
تتيح الموصلية الحرارية العالية للأنبوب الخزفي نقل الحرارة بسرعة من سلك المقاومة إلى الهواء المحيط. يعمل الملف المموج العمودي الاختياري على زيادة مساحة سطح التبريد، مما يحسن أداء الحمل المستمر ويقلل درجة حرارة التشغيل.
مصنوع من مواد سيراميكية عالية الجودة ومحمي بطبقة عازلة غير عضوية تتحمل درجات الحرارة العالية، ويمكن للمقاوم أن يتحمل درجات حرارة التشغيل حتى 350 درجة مئوية. تتوفر الإصدارات المطلية بالمينا الزجاجية للتطبيقات التي تتطلب درجات حرارة تصل إلى 375 درجة مئوية.
تم تصميم المقاوم لتطبيقات التحميل الزائد ذات التيار العالي والقصير، ويوفر مقاومة ممتازة للصدمات الحرارية وتحميل النبض المتكرر. إنه مناسب تمامًا لبدء تشغيل المحرك، والكبح الديناميكي، وتطبيقات اختبار الحمل.
تقدم DUFEW مقاومات أنبوبية ثابتة وقابلة للتعديل ومتعددة الأطراف ومنخفضة الحث ومصممة خصيصًا لتلبية المتطلبات الكهربائية والميكانيكية المتنوعة عبر مختلف الصناعات.
يمكن تزويد المقاوم بمجموعة متنوعة من أقواس التثبيت والتكوينات الطرفية، مما يسمح بالتركيب المريح في الخزانات الكهربائية وبنوك التحميل ومعدات الاختبار والآلات الصناعية.
يضمن السلك المصنوع من سبائك المقاومة الممتازة، والهيكل الخزفي المتين، والطلاء الواقي المقاوم للأكسدة قيم مقاومة مستقرة، وثباتًا حراريًا ممتازًا، وعمر خدمة ممتدًا في ظل ظروف التشغيل الصعبة.
يستخدم على نطاق واسع في آلات اللحام، وخزائن التحكم الصناعية، وأنظمة التشغيل الآلي الكهربائية للحد من التيار، وانخفاض الجهد، وتبديد الطاقة.
مناسبة لبنوك التحميل، ومعدات اختبار الاحتراق، وأنظمة تفريغ البطارية، واختبارات تقادم مصدر الطاقة حيث يلزم تبديد طاقة مستقر.
يتم تطبيقه في أنظمة فرامل VFD ذات الطاقة الصغيرة والمتوسطة، ودوائر بدء تشغيل المحرك، وأنظمة القيادة المؤازرة، ومعدات النقل الصناعية التي تتطلب فرملة موثوقة والتحكم في الحمل.
يستخدم في معدات القياس الكهربائية ودوائر الحماية والمفاتيح الكهربائية ولوحات التحكم لتوفير مقاومة مستقرة وتحسين موثوقية الدائرة.
حل بديل مثالي لصيانة المعدات الصناعية، وترقيات الآلات، وتصنيع المعدات الأصلية، مع تخصيص مرن متاح للعملاء الدوليين.
| مميزة | شروط الاختبار | أداء |
|---|---|---|
| عازلة تحمل الجهد | 2500 فولت تيار متردد / 50 هرتز / 60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | 10 × الطاقة المقدرة لمدة 5 ثواني | لا يوجد ضرر واضح |
| تحميل الحياة | التشغيل الدوري (تشغيل 10 ثوانٍ / إيقاف تشغيل 90 ثانية) | > 9,000 ساعة |
| مقاومة الحرارة الرطبة | 40 درجة مئوية ± 2 درجة مئوية، 90--95% رطوبة نسبية، 100 ساعة | ΔR ≥ ±(1%R + 0.05Ω) |
| ركوب الدراجات في درجة الحرارة السريعة | -55 درجة مئوية / 55 درجة مئوية / 155 درجة مئوية، 15 دقيقة لكل منهما، 5 دورات | ΔR ≥ ±(2%R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية لمدة ساعتين | لا يوجد تغير لون أو تلف واضح |
| معامل درجة الحرارة (TCR) | الحمل المقدر مقابل المقاومة الأولية | أقل من 300 جزء في المليون/درجة مئوية |
| مقاومة اللهب | 10 × الطاقة المقدرة لمدة 5 دقائق | يتوهج باللون الأحمر بدون لهب مفتوح |
| مميزة | شروط الاختبار | أداء |
|---|---|---|
| القوة الطرفية | 45N / 30 ثانية | لا يوجد ارتخاء أو ضرر واضح |
| مقاومة الاهتزاز | 5--200 هرتز، 1 جرام، 98 متر/الثانية² | لا توجد أضرار هيكلية واضحة |
| مقاومة حرارة اللحام | المحطات مغمورة في لحام 350 ± 5 درجة مئوية لمدة 3 ثوان | ΔR ≥ ±(1%R + 0.05Ω) |
| قابلية اللحام | المحطات مغمورة في لحام 235 ± 5 درجة مئوية لمدة 5 ثواني | تغطية اللحام ≥95% |
ملحوظة: يتم قياس جميع بيانات الأداء في ظل ظروف المختبر القياسية وفقًا لمعيار GB/T 5792. قد يختلف الأداء الفعلي وفقًا لظروف التثبيت ودرجة الحرارة المحيطة ودورة تشغيل التشغيل.
| عنصر المقارنة | DUFEW المقاوم الأنبوبي | مقاومة الطاقة التقليدية غير الأنبوبية |
|---|---|---|
| الهيكل الأساسي | يعمل أنبوب السيراميك عالي القوة بمثابة دعم عازل ووسيلة تبديد الحرارة | هيكل الدعم ميكانيكي في المقام الأول، مع قدرة محدودة نسبيًا على تبديد الحرارة |
| كثافة الطاقة | خرج طاقة أعلى في نفس مساحة التثبيت بسبب التوصيل الحراري الفعال | انخفاض كثافة الطاقة بسبب القيود الهيكلية والتبريد |
| تبديد الحرارة | يوفر أنبوب السيراميك نقل الحرارة بسرعة؛ يعمل الملف المموج الاختياري على تحسين كفاءة التبريد | يعتمد تبديد الحرارة بشكل أساسي على مساحة السطح وهو أقل كفاءة بشكل عام |
| خيارات التكوين | متوفر في إصدارات ثابتة وقابلة للتعديل ومتعددة الأطراف ومنخفضة الحث | تصميمات ذات مقاومة ثابتة في الغالب مع مرونة محدودة في التكوين |
| القوة الميكانيكية | يوفر البناء المصنوع من سيراميك الألومينا ذو الجدار السميك مقاومة ممتازة للصدمات واستقرارًا هيكليًا على المدى الطويل | تكون الهياكل الرقيقة المصنوعة من السيراميك أو الأفلام أكثر عرضة للتشقق أو التلف أثناء النقل والتركيب |
| صيانة | سطح أسطواني أملس يقلل من تراكم الغبار ويسهل عملية التنظيف الروتينية | يمكن للأسطح غير المنتظمة أن تتجمع الغبار بسهولة أكبر، مما يتطلب تنظيفًا متكررًا |
| التطبيقات النموذجية | الفرملة الديناميكية، تشغيل المحرك، بنوك الأحمال، معدات الاختبار، الأتمتة الصناعية، آلات اللحام | الدوائر الإلكترونية للأغراض العامة وتطبيقات تبديد الطاقة التقليدية |
DUFEW متخصصة في تصميم وتصنيع مقاومات الطاقة الصناعية والمكونات الإلكترونية للطاقة، مما يوفر منتجات موثوقة لمصنعي المعدات الأصلية العالميين والموزعين والمستخدمين الصناعيين.
تشمل مجموعة منتجاتنا المقاومات الأنبوبية، والمقاومات المموجة، والمقاومات المصنوعة من الألومنيوم، وبنوك مقاومة الكبح، والمفاعلات، ووحدات الكبح، والمحولات، والمرشحات، وأنظمة اختبار الحمل.
يتم تصنيع كل منتج وفقًا لعمليات إنتاج موحدة ويخضع لاختبارات كهربائية وميكانيكية شاملة قبل الشحن لضمان أداء مستقر وجودة ثابتة.
نحن نقدم قيم مقاومة مخصصة، وتقييمات الطاقة، والأبعاد، وأنواع المحطات الطرفية، وهياكل اللف، وحلول التركيب بناءً على رسومات العملاء أو متطلبات التطبيق.
مع مرافق التصنيع الحديثة والفريق الهندسي ذو الخبرة، توفر DUFEW قدرة إنتاجية مستقرة، وفترات زمنية سريعة، ودعمًا فنيًا احترافيًا طوال مشروعك.
ج: المقاوم الأنبوبي هو نوع من المقاومات السلكية التي تستخدم أنبوبًا خزفيًا كنواة عازلة. بالمقارنة مع التصميمات المسطحة أو اللوحية، يوفر الهيكل الأنبوبي تبديدًا أفضل للحرارة، وكثافة طاقة أعلى، وقوة ميكانيكية محسنة، ومرونة أكبر للتكوينات القابلة للتعديل أو التكوينات متعددة الأطراف.
ج: نعم. توفر DUFEW خدمات تخصيص OEM وODM كاملة، بما في ذلك قيم المقاومة وتقييمات الطاقة والأبعاد ومواد أسلاك المقاومة وأنواع الأطراف وأقواس التثبيت والهياكل القابلة للتعديل والتكوينات متعددة الأطراف بناءً على رسوماتك أو متطلبات التطبيق.
ج: يتميز الإصدار القياسي ببنية من النوع المفتوح IP00 وهو مخصص للتركيب داخل الخزانات أو المعدات الكهربائية. بالنسبة لبيئات التشغيل القاسية أو ذات الرطوبة العالية، نوصي باختيار إصدار مطلي بالمينا الزجاجية أو إصدار محمي بشكل خاص، أو استخدام غلاف مناسب ومقاييس مقاومة للرطوبة.
ج: يجب أن يتطابق الاستبدال مع قيمة المقاومة الأصلية ومعدل الطاقة وجهد التشغيل وأبعاد التثبيت. إذا كان الطراز الأصلي غير متوفر، فيمكن أن توصي DUFEW بحل مكافئ أو مطور استنادًا إلى التطبيق الخاص بك لضمان التشغيل الآمن والموثوق.
ج: تعتبر النماذج الثابتة مثالية للمعدات ذات متطلبات المقاومة المستقرة، في حين أن الإصدارات القابلة للتعديل مناسبة بشكل أفضل للتشغيل والاختبار ومحاكاة الحمل والتطبيقات التي تتطلب تعديل المقاومة أثناء التشغيل.
ج: يستخدم على نطاق واسع في محركات السيارات، وأنظمة الكبح العاكس، ومعدات اللحام، وبنوك الأحمال، ومعدات اختبار الطاقة، والأتمتة الصناعية، ولوحات التحكم الكهربائية، وأنظمة تفريغ البطارية، ومعدات الطاقة المتجددة، وأنظمة السكك الحديدية، وغيرها من التطبيقات الصناعية الثقيلة.
تقوم DUFEW بتصنيع مقاومات أنبوبية عالية الجودة للتحكم في الطاقة الصناعية وأنظمة الكبح واختبار الحمل وتطبيقات تبديد الطاقة. سواء كنت تحتاج إلى منتج قياسي أو حل مخصص بالكامل، فإن فريقنا الهندسي على استعداد لتقديم الدعم الفني الاحترافي وعروض الأسعار السريعة.
- تصنيع المعدات الأصلية وتصنيع التصميم الشخصي
- قيم المقاومة المخصصة
- تقييمات الطاقة من 50 واط إلى 10 كيلو واط
- تصميمات قابلة للتعديل ومتعددة المحطات
- الأبعاد المخصصة وحلول التركيب
- دعم الاختيار الهندسي
- الإنتاج السائب المستقر
- التسليم في جميع أنحاء العالم
اتصل بـ DUFEW اليوم لمناقشة متطلبات طلبك والحصول على عرض أسعار مخصص.
