نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.
أثناء عملية الكبح لنظام القيادة المتغير التردد، قد يولد المحرك طاقة متجددة عندما تنخفض سرعة الدوران. إذا لم يتم استهلاك هذه الطاقة بشكل فعال، فسوف يرتفع جهد ناقل التيار المستمر وقد يؤدي إلى حماية العاكس.

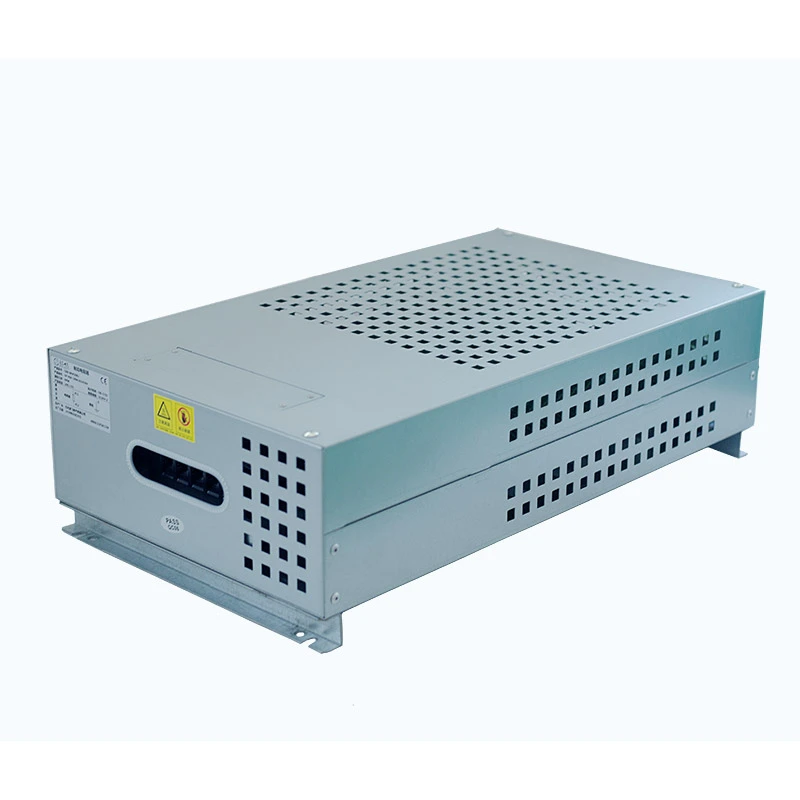

تم تصميم صندوق مقاومة الكبح الكهربائي Dufew للعمل مع وحدات الكبح لتبديد هذه الطاقة الزائدة من خلال عناصر المقاوم. يتم تجميع المقاومات المموجة الداخلية وفقًا لقيم الطاقة والمقاومة المطلوبة، بينما يوفر الغلاف المعدني الحماية الميكانيكية ويحسن تبديد الحرارة.
يجمع التصميم المتكامل بين عناصر المقاومة وأطراف التوصيل ومكونات الحماية من درجة الحرارة في وحدة واحدة كاملة، مما يبسط التثبيت ويحسن موثوقية النظام في التطبيقات الصناعية.
| المعلمة | مواصفة |
|---|---|
| القوة المقدرة | 1 كيلو واط - 30 كيلو واط |
| جهد العمل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω-1kΩ |
| التسامح المقاومة | ±3%، ±5%، ±10% |
| درجة الحماية | IP20 / IP23 (قابل للتخصيص) |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| درجة مثبطات اللهب | UL94V-2 |
| معيار | GB-5792 |
تم ترتيب عناصر المقاومة المموجة الداخلية وتثبيتها بشكل احترافي داخل العلبة لتوفير أداء كهربائي مستقر. يعمل التصميم المتكامل على تبسيط عملية التثبيت ويلغي الحاجة إلى تجميع مقاوم إضافي في موقع العميل.
يعتمد العلبة فتحات تهوية وتباعد داخلي محسّن لتحسين دوران تدفق الهواء. خلال دورات الكبح عالية الطاقة لوقت قصير، يوفر الهيكل سعة كافية لتخزين الحرارة ويساعد على إطلاق الحرارة المتراكمة بسرعة.
يتم تثبيت مفتاح حماية درجة الحرارة بالقرب من مكونات التسخين. عندما تتجاوز درجة الحرارة الداخلية قيمة الأمان المحددة مسبقًا، يقوم نظام الحماية بفصل الدائرة لتقليل خطر ارتفاع درجة الحرارة.
يدعم صندوق المقاوم طرق التثبيت المختلفة، بما في ذلك التثبيت على الأرض وتركيب منصة المعدات. فتحات التثبيت القياسية تجعل التكامل مع أنظمة التحكم الصناعية أسهل.
- مصمم لتطبيقات مكابح VFD: يطابق أنظمة مكابح العاكس الشائعة للتعامل بفعالية مع الطاقة المتجددة.
- حماية مستقرة من الجهد الزائد: تبديد الطاقة الزائدة المتولدة أثناء تباطؤ المحرك وتوقف الطوارئ.
- قدرة قوية على التحميل الزائد للنبض: مناسبة للتسارع المتكرر والكبح والتشغيل المتقطع عالي الطاقة.
- تكوين المقاوم المعياري: يدعم مجموعات الطاقة والمقاومة المخصصة وفقًا لظروف التشغيل.
- تصميم الحماية المتكامل: يتضمن أطراف التوصيل ومكونات الحماية من درجة الحرارة لتشغيل أكثر أمانًا.
- أداء صناعي موثوق: مناسب للمعدات الثقيلة التي تعمل في ظل دورات كبح مستمرة.

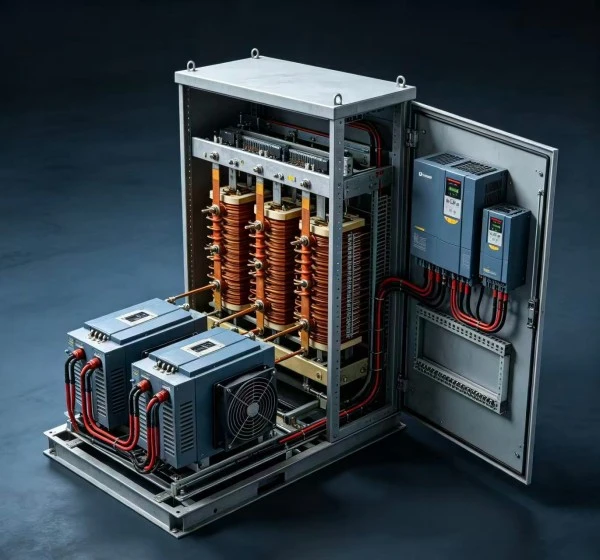

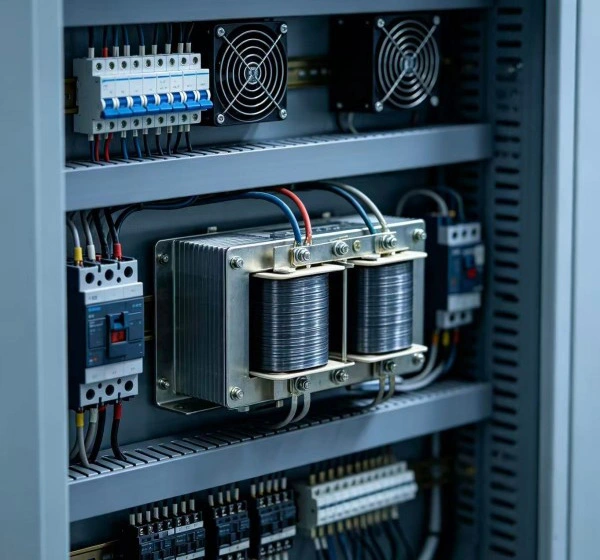

تعتبر حلول مقاومة الكبح Dufew مناسبة للمعدات الصناعية التي تتطلب تبديد الطاقة بشكل متحكم فيه أثناء التباطؤ أو التوقف أو تغيرات الحمل الديناميكي. يتم دمجها بشكل شائع في أنظمة الرفع، ومعدات مناولة المواد، والآلات الصناعية، وأنظمة اختبار إلكترونيات الطاقة، وتطبيقات الطاقة المتجددة.
بالنسبة للمصاعد، والرافعات البرجية، والرافعات، ومنصات الرفع، والرافعات، يمتص المقاوم الطاقة المتجددة المتولدة أثناء التخفيض والتباطؤ، مما يساعد نظام القيادة على الحفاظ على التشغيل المستقر أثناء دورات التشغيل والتوقف المتكررة وتغيير الأحمال.
غالبًا ما تتطلب الناقلات الحزامية، وآلات استخلاص المعبئ، ومعدات النقل الثقيلة كبحًا متحكمًا عند التعامل مع الأحمال الكبيرة أو المتحركة. يساعد حل المقاوم على تبديد الطاقة المتجددة ويدعم التباطؤ الموثوق به في عمليات معالجة المواد المستمرة.
يمكن لمصانع الدرفلة وأجهزة الطرد المركزي وآلات القولبة بالحقن ومعدات CNC وغيرها من الآلات التي تعمل بمحركات أن تولد طاقة متجددة كبيرة أثناء التغيرات السريعة في السرعة. تساعد مقاومة الكبح التي تم تكوينها بشكل صحيح على تحسين أداء التوقف وحماية نظام القيادة المرتبط.
يمكن أيضًا دمج الحل في أنظمة اختبار الحمل عالية الطاقة ومنصات اختبار عمر المعدات الكهربائية، حيث تكون المقاومة الخاضعة للتحكم مطلوبة لمحاكاة أحمال التشغيل وتقييم أداء المعدات في ظل ظروف محددة.
قد تتطلب محولات طاقة الرياح وأنظمة الجر للنقل بالسكك الحديدية ومعدات إدارة الطاقة تبديدًا موثوقًا للطاقة أثناء الكبح أو التعديل أو ظروف التشغيل المؤقتة. يمكن مطابقة تكوينات المقاومة المخصصة مع متطلبات الجهد والطاقة ودورة العمل لهذه الأنظمة.
| عنصر الأداء | حالة الاختبار | متطلبات |
|---|---|---|
| قوة عازلة | 2500 فولت تيار متردد، 50 هرتز/60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | الطاقة المقدرة 10 مرات، 5S | لا يوجد ضرر واضح |
| تحميل الحياة | عملية دورية | > 9000 ساعة |
| اختبار الحرارة الرطبة | 40 درجة مئوية ± 2 درجة مئوية، 90%-95% رطوبة نسبية، 100 ساعة | △R ± ± (1٪ R + 0.05Ω) |
| درجة حرارة ركوب الدراجات | -55 درجة مئوية/55 درجة مئوية/155 درجة مئوية | △R ± ± (2٪ R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية/2 ساعة | لا يوجد ضرر واضح |
| معامل درجة الحرارة | حالة الحمل المقدرة | <300 جزء في المليون/درجة مئوية |
| عنصر الأداء | حالة الاختبار | متطلبات |
|---|---|---|
| القوة الطرفية | 45N/30S | لا رخاوة أو ضرر |
| مقاومة الاهتزاز | 5-200 هرتز، 1 جرام | لا ضرر هيكلي |
| لحام المقاومة للحرارة | 350±5°C، 3S | لا يوجد ضرر واضح |
| قابلية اللحام | 235±5°C، 5S | تغطية اللحام > 95% |
توفر Dufew حلولاً مخصصة لمقاومة الكبح وفقًا لمواصفات العاكس وظروف التشغيل ومتطلبات التثبيت. يمكن تعديل التكوينات وفقًا للطاقة المقدرة، وقيمة المقاومة، والجهد، وأبعاد العلبة، ودرجة الحماية، وهيكل التثبيت، والترتيب الطرفي، ونوع عنصر المقاوم.
يمكن لنفس منصة العلبة أن تستوعب عناصر مقاومة مختلفة، بما في ذلك الأنواع المموجة والألمنيوم والأنبوبية، مما يسمح بمطابقة التكوين مع سعة الطاقة المطلوبة والظروف الحرارية وبيئة التطبيق.

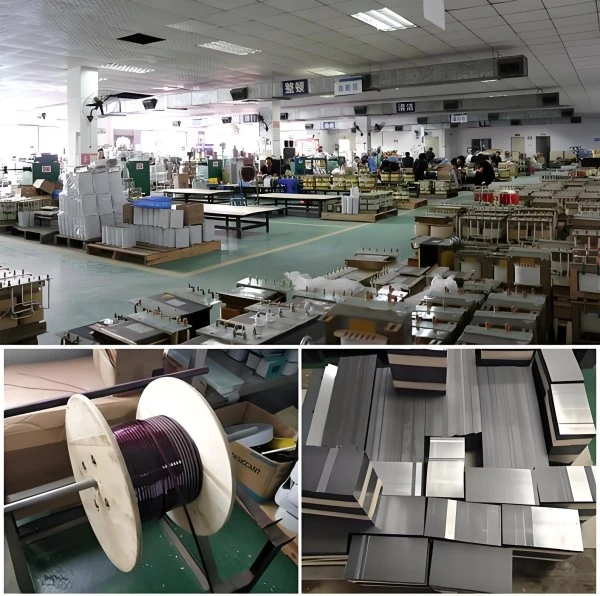

تقوم شركة Dufew Electric بدمج تجميع عناصر المقاومة، وتصنيع العلبة، والاختبار الكهربائي، والفحص النهائي ضمن عملية إنتاج موحدة. يتم التحكم في كل مرحلة للحفاظ على الأداء الكهربائي المتسق والجودة الميكانيكية وموثوقية التسليم للتطبيقات الصناعية المخصصة.
يتم دعم عملية التصنيع من خلال ورشة عمل احترافية للمكونات الكهربائية، وإجراءات تجميع موحدة، واختبار أداء كامل، وقدرة إنتاج مخصصة، وتغليف قياسي للتصدير. تسمح هذه الإمكانات لـ Dufew بإدارة المشاريع بدءًا من تكوين المقاوم وحتى تسليم الخزانة النهائية.

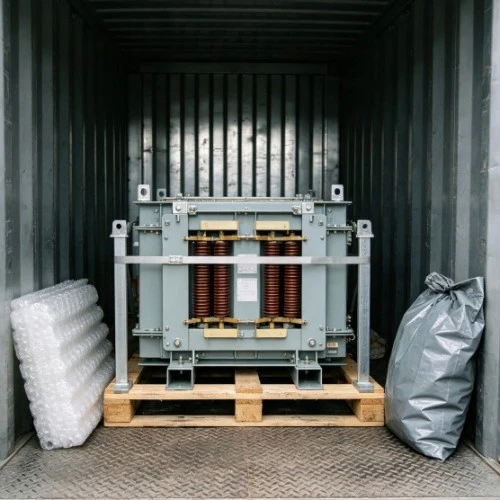

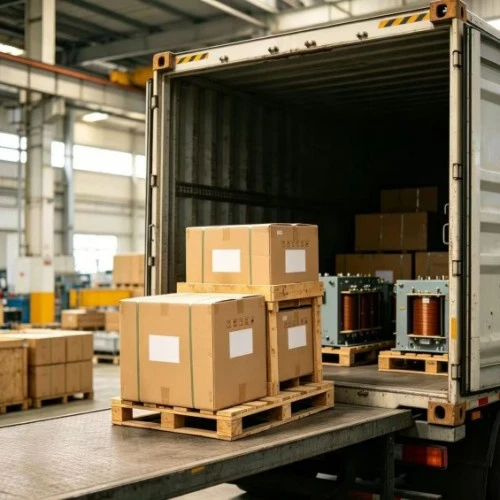

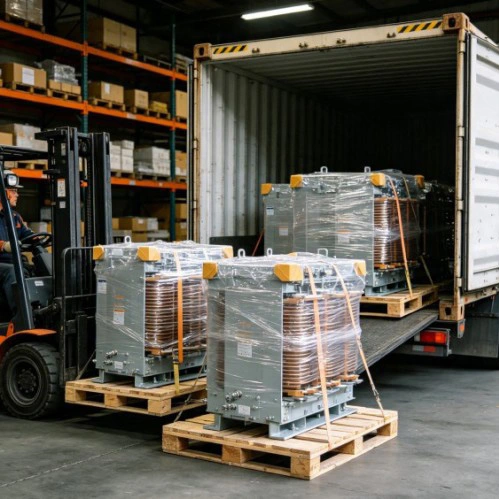

تقوم Dufew باختيار طرق التعبئة والتغليف وفقًا لأبعاد المنتج، والوزن، ومتطلبات النقل، وذلك باستخدام التثبيت الداخلي الآمن والهياكل الواقية لتقليل مخاطر التأثير أثناء المناولة. العبوة مناسبة للشحنات الدولية وكذلك الطلبات بالجملة والمشاريع الصناعية المخصصة.
| عنصر المقارنة | صندوق مقاومة الكبح | تحميل المقاوم / المقاوم الفردي |
|---|---|---|
| الغرض من التطبيق | مصممة للكبح المتجدد العاكس والتحكم في جهد ناقل التيار المستمر | يستخدم بشكل أساسي لاختبار الحمل العام أو التطبيقات المستقلة |
| التعامل مع الطاقة | مُحسّن لنبضات الكبح عالية الطاقة لفترة قصيرة | عادة ما تكون مصممة لتبديد الطاقة المستمر |
| تكامل النظام | تجميع كامل مع مكونات العلبة والحماية | يتطلب تركيب إضافي وتصميم الحماية |
| حماية درجة الحرارة | المدمج في مراقبة درجة الحرارة وحماية السلامة | تعتمد الحماية على تصميم النظام الخارجي |
| القدرة على التكيف الصناعي | مناسبة للمصاعد والرافعات وأنظمة القيادة الثقيلة | أكثر ملاءمة لبيئات الاختبار القياسية |
تتبع شركة Dufew Electric إجراءات صارمة لإدارة الجودة لضمان موثوقية المنتج واتساقه.
يغطي مراقبة الجودة:
- فحص المواد الواردة
- مراقبة عملية الإنتاج

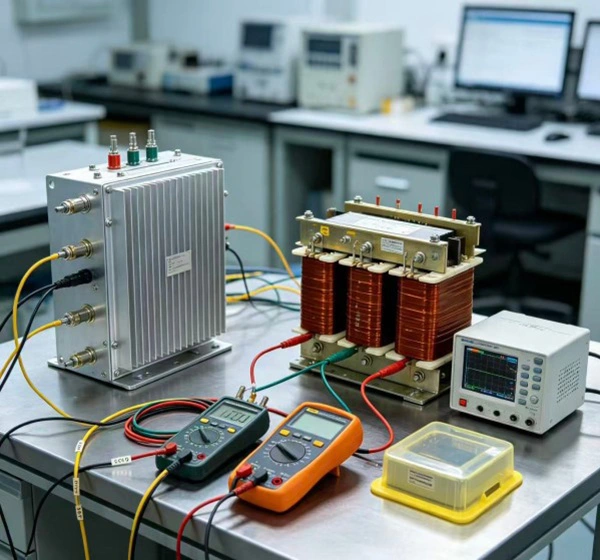

- اختبار الأداء الكهربائي
- فحص المنتج النهائي
تتوفر الشهادات وتقارير الاختبار وفقًا لمتطلبات العملاء.
يمتص مقاوم الكبح الطاقة المتجددة المتولدة عندما يتباطأ المحرك أو يتوقف. إنه يحول الطاقة الكهربائية الزائدة إلى حرارة، مما يساعد على منع أخطاء الجهد الزائد لناقل التيار المستمر وتحسين موثوقية العاكس.
مستوى الحماية القياسي هو IP20 أو IP23. يمكن تخصيص مستويات الحماية الأعلى وفقًا لظروف التثبيت، مثل البيئات الخارجية أو المناطق الصناعية ذات الغبار والرطوبة.
نعم. يمكن تكوين هيكل العلبة بعناصر مقاومة مختلفة، بما في ذلك المقاومات المموجة، والمقاومات المغطاة بالألمنيوم، والمقاومات الأنبوبية، اعتمادًا على التطبيق المطلوب.
نعم. يمكن توصيل وحدات متعددة بالتوازي عندما تكون الطاقة المقدرة وقيمة المقاومة وظروف التثبيت مطابقة بشكل صحيح لضمان مشاركة متوازنة للحمل وتبديد حرارة موثوق به.
تتحكم Dufew في الجودة من خلال فحص المواد وعمليات التصنيع الموحدة والاختبار الكهربائي والفحص النهائي لضمان أداء مستقر للمنتج للتطبيقات الصناعية.
