نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

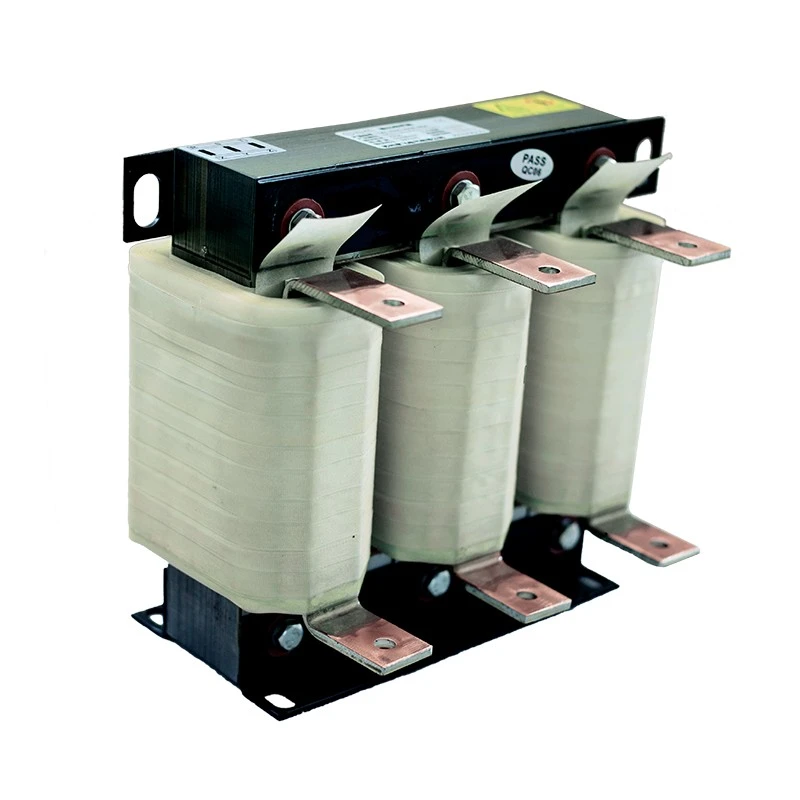

تم تركيب Dufew Electric AC Line Reactor بين مصدر طاقة التيار المتردد وأطراف إدخال VFD لتوفير مقاومة يمكن التحكم فيها، مما يساعد على استقرار تدفق التيار وتحسين البيئة الكهربائية العامة.
يساعد المفاعل على تقليل التيار التوافقي الناتج عن دوائر مقوم VFD، والحد من تغيرات التيار المفاجئة، وحماية مكونات مدخلات العاكس، وتحسين موثوقية نظام الطاقة بشكل عام.
تستخدم محركات التردد المتغير الحديثة (VFDs) تقنية التبديل عالية السرعة للتحكم في سرعة المحرك وتحسين كفاءة الطاقة. ومع ذلك، فإن عملية التبديل وخصائص الإدخال غير الخطية قد تؤدي إلى حدوث اضطرابات كهربائية في نظام الطاقة.
بدون حماية مناسبة للمدخلات، قد تتعرض أنظمة VFD لتشوه التيار التوافقي، وارتفاع تيار الإدخال، وتقلبات الجهد، والتداخل الكهربائي، وزيادة الضغط على مكونات العاكس.
قد تؤدي هذه المشكلات إلى ارتفاع درجة حرارة المعدات الكهربائية، وتقليل عمر خدمة العاكس، وتلف مكثفات ناقل التيار المستمر، وتشغيل المحرك غير المستقر، وتوقف المعدات بشكل غير متوقع.
يمكن لمقومات إدخال VFD توليد تيارات توافقية تؤثر على الشبكة الكهربائية، خاصة في المنشآت التي تعمل بأنظمة عاكسة متعددة.
فهو يقلل من التأثير التوافقي عن طريق إضافة مقاومة إلى دائرة الإدخال، مما يساعد على تحسين جودة الطاقة والحفاظ على بيئة كهربائية أكثر استقرارًا.
تشمل الفوائد ما يلي:
- انخفاض ردود الفعل التوافقية لإمدادات الطاقة
- تحسين الاستقرار الموجي الجهد
- تقليل التداخل بين المعدات الكهربائية
- حماية أفضل لمكثفات الطاقة والمحولات
بالنسبة للمصانع ذات محركات الأقراص المتغيرة السرعة، فهي تساعد في إنشاء نظام طاقة أكثر موثوقية واستقرارًا.
أثناء بدء تشغيل المحرك، أو التسارع، أو تغيرات الحمل، أو ظروف الطاقة غير المستقرة، قد يحدث تأثير تيار مفرط ويؤثر على مكونات العاكس.
يساعد المفاعل على تقليل الضغط الكهربائي عن طريق الحد من تدفق التيار المدخل، وتقليل الضغط على جسور المقوم، وحماية مكونات ناقل التيار المستمر العاكس، وتحسين موثوقية VFD على المدى الطويل.
إنها مناسبة بشكل خاص لأنظمة الطاقة الصناعية ذات قدرة الدائرة القصيرة العالية أو محولات المعاوقة المنخفضة.
تتطلب البيئات الصناعية مكونات كهربائية يمكنها العمل بشكل مستمر تحت الأحمال المتغيرة وظروف العمل الصعبة.
يعتمد مفاعل خط التيار المتردد Dufew الكهربائي التصميم الكهرومغناطيسي الأمثل وتكنولوجيا العزل لتحقيق أداء الحث المستقر، وارتفاع درجة الحرارة المنخفض، وتقليل الاهتزاز الكهرومغناطيسي، والتشغيل الموثوق به على المدى الطويل.
يستخدم المفاعل مواد أساسية من الصلب السيليكوني المدرفلة على البارد عالية الجودة لتقليل الخسائر المغناطيسية والحفاظ على أداء الحث المستقر أثناء التشغيل المستمر.
يوفر هذا التصميم:
- انخفاض فقدان الطاقة وتحسين كفاءة التشغيل
- أداء حراري أفضل في ظل ظروف التحميل المستمر
- خصائص كهربائية مستقرة
- أداء موثوق للتشغيل الصناعي على المدى الطويل
بناءً على المتطلبات الحالية المختلفة، توفر Dufew Electric هياكل لف محسنة لضمان أداء كهربائي موثوق به في التطبيقات الصناعية المختلفة.
The winding design features:
- خيارات لف النحاس أو الألومنيوم لتلبية احتياجات التطبيقات المختلفة
- تصميم موصل عالي التيار لدعم ظروف التشغيل الصعبة
- تحسين أداء تبديد الحرارة
- انخفاض ارتفاع درجة حرارة الملف أثناء التشغيل
يسمح هذا الهيكل الأمثل للمفاعل بتلبية متطلبات التيار الصناعي المختلفة مع الحفاظ على التشغيل المستقر والفعال.
تتم معالجة مجموعة اللف من خلال التشريب الفراغي والمعالجة بدرجة حرارة عالية، مما يحسن أداء العزل ويعزز القوة الميكانيكية الإجمالية.
تتحسن العملية:
- قوة العزل لتشغيل أكثر أمانا
- الاستقرار الميكانيكي تحت ظروف الاهتزاز
- مقاومة الاهتزازات والتأثيرات البيئية
- متانة التشغيل على المدى الطويل
تساعد عملية التصنيع هذه في الحفاظ على أداء موثوق به وعمر خدمة ممتد في البيئات الصناعية.
يتطلب تحديد مفاعل خط التيار المتردد الصحيح مطابقة معلمات المفاعل مع نظام VFD.
تقوم Dufew Electric بتقييم العوامل التالية:
| معلمة الاختيار | اعتبارات التصميم |
|---|---|
| جهد VFD | يحدد مستوى العزل وتكوين المفاعل |
| التصنيف الحالي | يحدد حجم الموصل والتصميم الحراري |
| قوة المحرك | يؤثر على اختيار قدرة المفاعل |
| انخفاض الجهد | يحدد متطلبات المعاوقة |
| تردد التشغيل | يؤثر على التصميم الكهرومغناطيسي |
| بيئة التثبيت | يحدد الحماية وهيكل التركيب |
قبل الاقتباس، يجب على العملاء تقديم:
- قوة VFD المقدرة
- جهد الإدخال
- التصنيف الحالي
- انخفاض الجهد المطلوب
- شروط التثبيت
- بيئة التشغيل
| غرض | مفاعل خط التيار المتردد | مفاعل الإخراج |
|---|---|---|
| موقف التثبيت | بين مصدر الطاقة ومدخل VFD | بين مخرج VFD والمحرك |
| الوظيفة الرئيسية | تقليل التوافقيات المدخلات وزيادة التيار | حماية عزل المحرك وتقليل الإجهاد الموجي الناتج |
| التطبيق الرئيسي | تحسين جودة الطاقة | حماية محرك الكابل الطويل |
| المستخدمون النموذجيون | أنظمة VFD الصناعية | المحركات ذات توصيلات الكابلات لمسافات طويلة |
توفر Dufew Electric حلول مفاعلات الإدخال والإخراج وفقًا لمتطلبات النظام.
تتطلب الأنظمة الصناعية المختلفة تكوينات كهربائية وطرق تركيب مختلفة. توفر Dufew Electric حلول مفاعلات مخصصة بناءً على متطلبات التطبيق، مما يساعد العملاء على تحقيق أداء موثوق وتكامل سلس في أنظمة التحكم الصناعية المختلفة.
يمكن تخصيص المفاعل وفقًا للمعايير الكهربائية الرئيسية، بما في ذلك الجهد المقنن، والتيار المقنن، ونسبة انخفاض الجهد، وتردد التشغيل، لتلبية متطلبات نظام الطاقة المختلفة.
للتكيف مع تخطيطات الخزانات وبيئات التثبيت المختلفة، تدعم مفاعلات Dufew خيارات التثبيت المتعددة، بما في ذلك تركيب الخزانة، والتركيب المستقل، والتركيب الرأسي، والتركيب الأفقي.
وفقا لشروط التطبيق المحددة والمتطلبات الحالية، يمكن للعملاء اختيار مواد اللف المناسبة، بما في ذلك لف النحاس أو لف الألومنيوم.
بفضل خيارات التكوين المرنة والتصميمات المخصصة، يمكن دمج مفاعلات Dufew في أنظمة التحكم الصناعية المختلفة مع الحفاظ على التشغيل المستقر والموثوق.
يستخدم Dufew Electric AC Line Reactor على نطاق واسع في الأنظمة الصناعية التي تتطلب تحسين جودة طاقة VFD والحماية الكهربائية.
| طلب | المعدات النموذجية | الفوائد الرئيسية |
|---|---|---|
| الأتمتة الصناعية | ماكينات CNC، خطوط الإنتاج، أنظمة المؤازرة | تحسين الاستقرار الكهربائي |
| أنظمة قيادة المحركات | المضخات والمراوح والضواغط والناقلات | انخفاض الضغط العاكس |
| المعدات الثقيلة | الرافعات والمصاعد وأنظمة الرفع | عملية موثوقة تحت الأحمال المتغيرة |
| صناعة التصنيع | مصانع الدرفلة، معدات التجهيز | تحسين جودة الطاقة |
| أنظمة الطاقة المتجددة | أنظمة العاكس، معدات تخزين الطاقة | تحويل الطاقة مستقرة |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مفاعل خط التيار المتردد |
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| تردد العمل | 50 هرتز / 60 هرتز / حتى 500 هرتز |
| التصنيف الحالي | 5 أ - 3800 أ |
| انخفاض الجهد | 0.5% / 1% / 2% / 4% |
| القدرة على التحميل الزائد | 1.5 مرة التصنيف الحالي لمدة 60 ثانية |
| قوة عازلة | 3000 فولت تيار متردد / 50 هرتز / 5 مللي أمبير / 1 دقيقة |
| مقاومة العزل | ≥100MΩ (1000VDC) |
| درجة الحماية | IP00 / IP20 |
| فئة العزل | T40/F (155 درجة مئوية) |
| درجة مثبطات اللهب | UL94V-2 |
| مستوى الضوضاء | ≥65 ديسيبل |
| خدمة الحياة | ≥15 سنة |
| المعايير | IEC289:1987 / GB10229-88 / JB9644-1999 |
مثال: CAL-4312-0250-EISA
| شفرة | وصف |
|---|---|
| ترخيص وصول العميل | مفاعل خط التيار المتردد |
| 4 | مستوى الجهد (2=220 فولت، 4=380 فولت، 6=690 فولت) |
| 3 | رقم المرحلة |
| 1 | نوع المفاعل |
| 2 | انخفاض الجهد |
| 0250 | التصنيف الحالي |
| الذكاء الاصطناعي | الهيكل الأساسي |
| S | هيكل التثبيت |
| A | مادة اللف |
قبل التسليم، تقوم Dufew Electric بإجراء فحوصات كهربائية وهيكلية لضمان التشغيل الموثوق.
يشمل الاختبار:
| عنصر الاختبار | متطلبات |
|---|---|
| اختبار مقاومة العزل | ≥100MΩ |
| اختبار قوة العزل الكهربائي | 3000 فولت تيار متردد |
| اختبار ارتفاع درجة الحرارة | وفقا للحمل المقنن |
| التحقق من المعلمة الكهربائية | الحث والتأكيد الحالي |
| فحص المظهر | الأساسية، متعرجا، والتفتيش على المحطات |
تتخصص شركة Dufew Electric في مكونات إلكترونيات الطاقة والحلول الكهربائية المخصصة، وتوفر مفاعلات خط تيار متردد موثوقة لمختلف التطبيقات الصناعية.
بفضل قدرات التصنيع المتكاملة، تدير Dufew عمليات الإنتاج الرئيسية بدءًا من المعالجة الأساسية وتصنيع الملفات وحتى التجميع النهائي وفحص الجودة.
تتضمن عملية التصنيع قطع فولاذ السيليكون، التجميع الأساسي، وفحص الأداء المغناطيسي لضمان الخصائص الكهرومغناطيسية المستقرة.
توفر Dufew خيارات لف النحاس والألومنيوم مع معالجة العزل الاحترافية وعمليات التشريب الفراغي لتحسين موثوقية المنتج ومتانته.
يتضمن الإنتاج النهائي تركيب المحطة والاختبار الكهربائي وفحص الجودة للتأكد من أن كل مفاعل يلبي معايير الأداء المطلوبة.
تمكن هذه القدرة التصنيعية المتكاملة شركة Dufew Electric من توفير مفاعلات خط التيار المتردد القياسية والحلول المخصصة لمختلف التطبيقات الصناعية.
تتبع Dufew Electric إجراءات إدارة الجودة المنظمة لضمان الأداء المتسق للمنتج والتشغيل الموثوق به طوال فترة الخدمة.
تشمل وثائق الجودة المتوفرة ما يلي:
- شهادة نظام إدارة الجودة ISO
- شهادة CE
- تقارير اختبار المنتج
يمكن توفير المستندات الفنية وسجلات الفحص وفقًا لمتطلبات مشروع العميل.
تتطلب مفاعلات خط التيار المتردد الحماية ضد الرطوبة والاهتزاز والتأثيرات الميكانيكية أثناء النقل.
توفر شركة Dufew Electric ما يلي:
- التعبئة والتغليف القياسية للتصدير
- حماية الرطوبة
- تثبيت داخلي مقوى
- بطاقات تعريف المنتج
قبل الشحن، يؤكد المهندسون:
- مواصفات المنتج
- الوزن والأبعاد
- متطلبات التثبيت
- متطلبات التسليم
حدد المفاعل المناسب وفقًا لمعدل طاقة VFD، وجهد الإدخال، والتيار المقنن، وانخفاض الجهد المطلوب لضمان التوافق مع نظام التطبيق.
قبل التثبيت، تحقق من حالة المنتج بعناية، بما في ذلك الحالة الأساسية، ومظهر اللف، والوصلات الطرفية لضمان أن المفاعل جاهز للتشغيل.
طريقة الاتصال القياسية هي:
مصدر الطاقة ← مفاعل خط التيار المتردد ← إدخال VFD
يجب تركيب المفاعل في منطقة جيدة التهوية مع وجود مساحة كافية لتبديد الحرارة والصيانة المستقبلية.
أثناء التوصيل الكهربائي، تأكد من الأسلاك الصحيحة، والتوصيلات الطرفية الآمنة، والتأريض المناسب للحفاظ على التشغيل الآمن والموثوق.
بعد التثبيت، قم بإجراء اختبار التشغيل عن طريق التحقق من ضوضاء التشغيل ومراقبة ارتفاع درجة الحرارة والتحقق من الأداء العام للنظام.
يتم تثبيت مفاعل خط التيار المتردد على جانب الإدخال لمحرك التردد المتغير (VFD) لتقليل التشوه التوافقي، والحد من الزيادات الحالية، وتحسين جودة الطاقة، وحماية مكونات العاكس من الإجهاد الكهربائي.
ليس كل تطبيق VFD يتطلب مفاعل إدخال. يوصى به للأنظمة التي تعاني من مشاكل توافقية، أو مصدر طاقة غير مستقر، أو تقلبات التيار المتكررة، أو تشغيل العاكس المتعدد، أو المعدات الكهربائية الحساسة.
يعتمد انخفاض الجهد المناسب على متطلبات جودة طاقة النظام، والظروف التوافقية، وخصائص الإدخال، وبيئة التشغيل. تقوم Dufew Electric بتقييم معلمات التطبيق وتوصي بالتكوين المناسب.
نعم. من خلال تقليل تأثير التيار والضغط الكهربائي على جانب إدخال VFD، فإنه يساعد على تحسين استقرار النظام وإطالة عمر خدمة مكونات العاكس.
نعم. توفر Dufew Electric حلولاً مخصصة وفقًا للجهد والتيار والتردد وهيكل التثبيت ومواد اللف ومتطلبات المشروع الأخرى.
يجب على العملاء تقديم:
- تصنيف قوة VFD
- جهد الإدخال
- التصنيف الحالي
- انخفاض الجهد المطلوب
- بيئة التثبيت
- ظروف التشغيل
توفر Dufew Electric حلول مفاعل خط التيار المتردد المخصصة للعملاء الصناعيين الذين يحتاجون إلى حماية محسنة لـ VFD والتحكم التوافقي وإدارة جودة الطاقة.
بفضل قدرات التصنيع الاحترافية والدعم الهندسي وإجراءات الاختبار الكاملة، تساعد Dufew Electric العملاء على تطوير حلول موثوقة لأنظمة القيادة الصناعية.
أرسل معلمات VFD ومتطلبات التطبيق الخاصة بك إلى Dufew Electric، وسوف يوصي مهندسونا بالتكوين المناسب بناءً على ظروف التشغيل الخاصة بك.
