نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.
في أنظمة المحركات الصناعية، يتم تركيب مفاعلات DC Link بشكل شائع في دائرة التيار المستمر المتوسطة لتقليل تقلبات التيار الناتجة عن التصحيح وتغييرات الحمل. ومع ذلك، فإن هياكل المفاعلات العمودية التقليدية قد تخلق تحديات عند التركيب في خزانات مدمجة حيث تكون المساحة العمودية محدودة.
يعتمد مفاعل الوصلة DC الأفقي الكهربائي Dufew على هيكل مغناطيسي مسطح مع قلب مرتب أفقيًا ومجموعة متعرجة. يقلل هذا التصميم من الارتفاع الإجمالي مع الحفاظ على أداء الحث المطلوب والقدرة الحرارية.
يتم تصنيع المفاعل باستخدام صفائح فولاذية من السيليكون المدرفلة على البارد منخفضة الفقد، ومواد عازلة من الفئة F ذات درجة حرارة عالية، وتقنية التشريب الفراغي. بالنسبة لتطبيقات التيار العالي، تتوفر هياكل لف الرقائق بدون بكرة لتحقيق أبعاد مدمجة، وتبديد حرارة محسّن، وتشغيل مستمر مستقر.
على عكس المفاعلات الرأسية القياسية، يركز التكوين الأفقي على التكامل الميكانيكي، وتحسين تدفق الهواء، ومرونة تخطيط الخزانة، مما يجعله مناسبًا لمعدات القيادة المدمجة الحديثة.
تتمتع العديد من خزانات التحكم الصناعية بقيود صارمة على الارتفاع بسبب ترتيبات VFD متعددة الطبقات، أو العبوات الكهربائية المدمجة آليًا، أو أنظمة الطاقة المتنقلة، أو خزانات طاقة التيار المستمر الضيقة. يعمل التكوين البسيط على تقليل الارتفاع الإجمالي مع الاستفادة بشكل أفضل من عرض الخزانة المتاح، مما يسمح بدمج أسهل في المعدات ذات مساحة التثبيت المحدودة. بالمقارنة مع المفاعلات الرأسية التقليدية، يمنح هذا الترتيب المهندسين مرونة أكبر عند تحسين تخطيطات الخزانات دون زيادة ارتفاع العلبة.
تعد الإدارة الحرارية أمرًا بالغ الأهمية لمفاعلات التيار المستمر التي تعمل تحت التيار المستمر. يعرض تصميم التهوية الأفقية اللفات لتدفق الهواء عبر أسطح متعددة، بينما تساعد التهوية الجانبية على تقليل تراكم الحرارة وتعزز منطقة تبديد الحرارة الأوسع توزيعًا أكثر اتساقًا لدرجة الحرارة. تم تصميم أغطية الحماية IP20 للحفاظ على تدفق الهواء الفعال، ودعم الأداء المستقر أثناء التشغيل بالحمل الكامل على المدى الطويل.
تتطلب التطبيقات مثل الرافعات والمعدات المتنقلة والآلات الصناعية استقرارًا ميكانيكيًا موثوقًا به. توفر قاعدة التثبيت الأوسع دعمًا أقوى، بينما يساعد التثبيت متعدد النقاط على الحد من الإزاحة أثناء التشغيل. يحافظ هيكل فجوة الهواء المستقر على أداء الحث الثابت، وتساعد التوصيلات الطرفية الآمنة على تحمل الاهتزاز في البيئات الصناعية الصعبة.
يعمل ترتيب الطرف الجانبي على تبسيط التكامل في الخزانات الكهربائية الضيقة عن طريق تقليل عوائق الأسلاك الرأسية وتقصير مسافات توجيه ناقل التيار المستمر حيثما كان ذلك مناسبًا. كما أنه يسمح بترتيب أنظف للكابلات الإيجابية والسلبية، مما يساعد المهندسين على تحقيق تخطيط كهربائي أكثر إحكاما وتنظيما.
مثال: CDL-600-0600-EIDA
| شفرة | وصف |
|---|---|
| سي دي إل | سلسلة مفاعلات DC Link |
| 600 | مستوى الجهد (600 = 690 فولت تيار مستمر) |
| 0600 | التصنيف الحالي (0600 = 600 أمبير، 2500 = 2500 أمبير) |
| الذكاء الاصطناعي | البنية الأساسية (EI = نواة ثلاثية الطور، UI = نواة أحادية الطور) |
| D | هيكل التثبيت (D = التثبيت الرأسي، W = التثبيت الأفقي) |
| A | مادة اللف (A = الألومنيوم، C = النحاس) |
| المعلمة | مواصفة |
|---|---|
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| تردد التشغيل | 50 هرتز / 60 هرتز / حتى 500 هرتز |
| التصنيف الحالي | 5 أ - 3800 أ |
| القدرة على التحميل الزائد | 1.5 مرة التصنيف الحالي لمدة 60 ثانية، الفاصل الزمني 1 ساعة |
| انخفاض الجهد | 0.5% / 1% / 2% / 4% |
| قوة عازلة | 3000 فولت تيار متردد / 50 هرتز / 5 مللي أمبير / 1 دقيقة |
| مقاومة العزل | ≥100MΩ (1000VDC) |
| درجة الحماية | IP00 / IP20 |
| فئة العزل | T40 / الفئة F (155 درجة مئوية) |
| درجة مثبطات اللهب | UL94V-2 |
| مستوى الضوضاء | ≥65 ديسيبل (تم الاختبار على مسافة أفقية تبلغ 1 متر من المفاعل) |
| خدمة الحياة | ≥15 سنة |
| المعايير | IEC289:1987 معيار المفاعل / GB10229-88 معيار المفاعل (أي ما يعادل IEC289:1987) / مفاعل JB9644-1999 لمحركات أشباه الموصلات الكهربائية |
يعمل الترتيب الأفقي والملف على تقليل ارتفاع التثبيت الإجمالي بشكل كبير مقارنةً بمفاعلات التيار المباشر الرأسية التقليدية.
يساعد هذا التصميم على:
- يمكن وضعها في خزانات VFD رفيعة للغاية مع خلوص رأسي محدود
- دعم تخطيطات الخزانة متعددة الطبقات دون التدخل في المكونات العلوية
- تحسين استغلال المساحة في العبوات الكهربائية المدمجة
- تبسيط التكامل في أنظمة التحكم المثبتة على الآلة
يعتبر الهيكل المسطح مناسبًا بشكل خاص للخزائن الضيقة والمطولة حيث يكون الارتفاع هو قيود التثبيت الأساسي.
تعد الإدارة الحرارية أمرًا بالغ الأهمية لمفاعلات التيار المستمر التي تعمل تحت الحمل الحالي المستمر.
يعمل التصميم الأفقي على تحسين تبديد الحرارة من خلال:
- أسطح متعرجة أوسع معرضة لتدفق الهواء
- قنوات تهوية جانبية تعمل على تقليل تراكم الحرارة
- توزيع أكثر تجانسًا لدرجة الحرارة أثناء التشغيل طويل الأمد
- تصميم حماية IP20 متوافق دون عرقلة مسارات تدفق الهواء
بالمقارنة مع الهياكل المكدسة عموديًا، فإن مسار تدفق الهواء الأفقي يساعد على تقليل النقاط الساخنة المحلية وتحسين استقرار التشغيل.
قد تتعرض المعدات الصناعية مثل أنظمة الطاقة المتنقلة ومعدات الرفع والآلات الثقيلة لاهتزاز ميكانيكي مستمر.
يعتمد المفاعل هيكل تركيب أفقي معزز يتميز بما يلي:
- دعم قاعدة أوسع لتحسين الاستقرار الميكانيكي
- نقاط تثبيت متعددة لتقليل مخاطر النزوح
- وضع ثابت لفجوة الهواء للحفاظ على محاثة ثابتة
- ترتيب طرفي جانبي آمن لتقليل إجهاد الكابل
يعمل هذا التصميم على تحسين الموثوقية في التطبيقات التي تتطلب تشغيلًا طويل الأمد في ظل ظروف الاهتزاز.
يعد ترتيب الكابلات الفعال أمرًا مهمًا في الخزانات الكهربائية عالية الكثافة.
يوفر التكوين الأفقي:
- أطراف موجبة وسالبة موضوعة على الجانب لتسهيل توجيه الكابل
- تقليل العوائق الرأسية داخل الخزانة
- اتصالات حافلة DC أقصر وأكثر نظافة
- تحسين الفصل بين مسارات الأسلاك الإيجابية والسلبية للتيار المستمر
يساعد تخطيط الأسلاك الأمثل المهندسين على تحقيق تصميم أنظف للخزانة مع تحسين كفاءة التركيب وإمكانية الوصول إلى الصيانة.
يعد Horizontal DC Link Reactor مثاليًا لخزائن التحكم الكهربائية فائقة الرقة المستخدمة في الأدوات الآلية وخطوط الإنتاج المدمجة ومعدات التشغيل الآلي المتكاملة حيث تكون مساحة التثبيت الرأسي محدودة ولكن عمق الخزانة متاح.
يسمح الهيكل المنخفض الارتفاع للمهندسين بتثبيت المفاعل دون زيادة أبعاد الخزانة، مما يجعله مناسبًا لتصميمات المعدات الحساسة للمساحة.
في مجموعات خزانة VFD متعددة الطبقات، يكون لكل قسم محرك خلوص رأسي محدود بسبب ترتيبات المكونات المكدسة.
يساعد الهيكل الأفقي على تجنب التداخل مع طبقات المعدات العلوية والسفلية مع الحفاظ على أداء تيار ناقل DC المستقر، مما يجعله مناسبًا لخزائن المحرك المدمجة ذات كثافة المكونات العالية.
غالبًا ما تتطلب مجموعات المولدات المتنقلة وإمدادات الطاقة المثبتة على المركبات وأنظمة القيادة المحمولة حاويات كهربائية مدمجة ذات قيود صارمة على الارتفاع.
يتيح التصميم المسطح التركيب الأفقي داخل المساكن منخفضة الخلوص مع الحفاظ على التشغيل الموثوق به في ظل الاهتزازات وظروف العمل المتنقلة.
بالنسبة للغرف الكهربائية أو خزائن التحكم المرتبة في تكوينات خطية طويلة، حيث يكون ارتفاع الخزانة مقيدًا ولكن العمق الداخلي متاح، يوفر المفاعل الأفقي حلاً عمليًا للتركيب.
يسمح هيكلها المسطح باستغلال مساحة أرضية الخزانة بشكل أفضل وتبسيط ترتيب المكونات الداخلية.
تستخدم معدات الطلاء الكهربائي والتحليل الكهربائي عادةً خزانات طاقة DC ضيقة حيث تكون مساحة قضيب التوصيل وارتفاع التثبيت محدودة.
يمكن تركيب مفاعل DC Link Reactor الأفقي في تكوين مسطح لتحقيق الاستقرار في خرج التيار المستمر مع التكيف مع تخطيطات خزانة المقوم المدمجة.

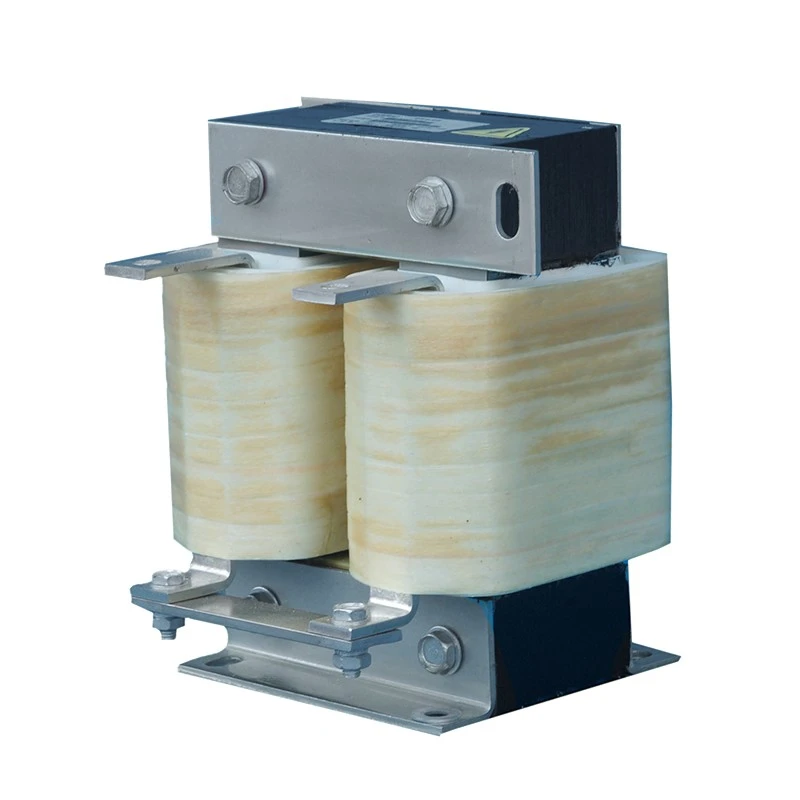

| مقارنة | مفاعل وصلة DC الأفقي | مفاعل وصلة DC العمودي |
|---|---|---|
| بناء | قلب مسطح وتخطيط متعرج أفقي | هيكل أساسي مكدس عموديًا |
| مساحة التثبيت | مصممة للخزائن منخفضة الارتفاع | يتطلب خلوصًا رأسيًا أكبر |
| تكامل مجلس الوزراء | مناسبة للتخطيطات المدمجة والمخصصة | مناسبة للخزائن التقليدية |
| طريقة التبريد | تدفق هواء أفقي مع منطقة أوسع لتبديد الحرارة | تصميم تدفق الهواء العمودي |
| ترتيب الأسلاك | تعمل المحطات الجانبية على تبسيط التوجيه المدمج | تتطلب المحطات الرأسية ارتفاعًا إضافيًا |
| الاستقرار الميكانيكي | قاعدة أوسع تعمل على تحسين مقاومة الاهتزاز | هيكل بصمة أصغر |
تتخصص Dufew Electric في مكونات إلكترونيات الطاقة المخصصة، بما في ذلك مفاعلات DC Link، ومفاعلات التيار المتردد، ومقاومات الكبح، والمحولات، والحلول الكهربائية ذات الصلة.
بفضل الفرق الهندسية ذات الخبرة وعمليات التصنيع الخاضعة للرقابة، توفر Dufew منتجات مفاعلات موثوقة لأنظمة VFD، والأتمتة الصناعية، وتطبيقات تحويل الطاقة.
تشمل القدرات الإنتاجية ما يلي:
- المعالجة الأساسية الدقيقة وتصنيع اللف
- تحسين هيكل فجوة الهواء DC
- التشريب الفراغي ومعالجة العزل
- اختبار الأداء الكهربائي والموثوقية
يتم التحقق من كل مفاعل من خلال عمليات التفتيش الرئيسية مثل مقاومة العزل، وتحمل الجهد، والحث، وارتفاع درجة الحرارة، واختبار الضوضاء.
تعمل Dufew Electric باستمرار على تحسين نظام إدارة الجودة ومعايير المنتج. توفر الشركة شهادة إدارة الجودة ISO، وشهادة CE، وتقارير اختبار المنتج، والوثائق الفنية لدعم مشاريع العملاء العالمية.
تقدم Dufew تصنيع المعدات الأصلية والتصميمات المخصصة والدعم الهندسي بناءً على متطلبات التطبيق المحددة.
تطبق شركة Dufew Electric حلول تغليف احترافية لحماية أداء المفاعل أثناء النقل الدولي.
تشمل تدابير التعبئة والتغليف ما يلي:
- حماية ضد الرطوبة والعزل
- تثبيت معزز لمنع الضرر الناتج عن الصدمات
- حالات خشبية قياسية للتصدير للمفاعلات الكبيرة
- ملصقات المنتج والوثائق الفنية لسهولة التركيب
يتم فحص كل وحدة قبل الشحن وتسليمها بالمواصفات المطلوبة وتقارير الاختبار وحلول التغليف المخصصة.
يدعم Dufew الطلبات المجمعة ومشاريع OEM ومتطلبات التسليم العالمية.
يوصى بهذا التصميم عندما تكون الخزانة الكهربائية ذات ارتفاع محدود ولكن عرض أو عمق كافٍ. يساعد الهيكل المسطح المهندسين على دمج الوحدة في خزانات مدمجة مع الحفاظ على أداء موثوق لحافلة التيار المستمر.
لا. يعتمد الأداء الكهربائي بشكل أساسي على تصميم الحث، والبنية المغناطيسية، والتصنيف الحالي، وتكنولوجيا اللف. يعمل التكوين الأفقي بشكل أساسي على تحسين مرونة التثبيت وكفاءة التبريد وتكامل الخزانة.
نعم. توفر Dufew حلولاً مخصصة بما في ذلك التيار المقنن، ومتطلبات الجهد، وقيم الحث، والأبعاد، وطريقة التركيب، ومواد اللف وفقًا لمتطلبات معدات العملاء.
نعم. يعمل هيكل التثبيت المعزز وتصميم فجوة الهواء المستقر على تحسين الموثوقية الميكانيكية. ويمكن تطبيقه في المعدات الصناعية المعرضة للاهتزاز المستمر، مثل الأنظمة المتنقلة، ومعدات الرفع، والآلات الثقيلة.
