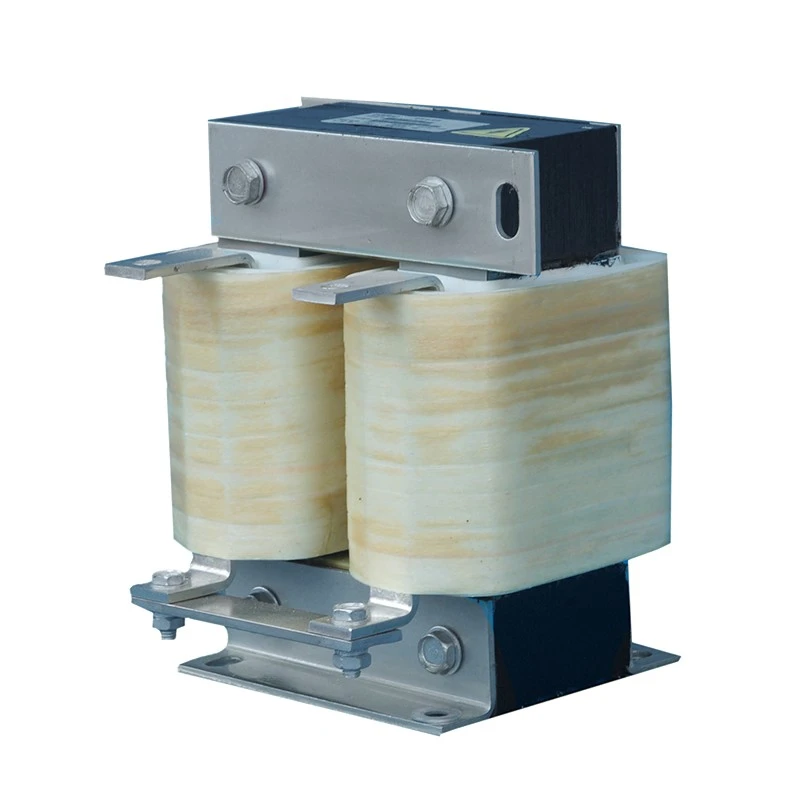

يتم توصيل مفاعل VFD DC Link في سلسلة داخل دائرة ناقل DC الوسيطة بين جسر المقوم ومرحلة العاكس لنظام VFD.
أثناء تحويل التيار المتردد إلى التيار المستمر، يمكن أن يؤدي تشغيل المقوم وتغير الحمل إلى إدخال تموج التيار والتقلبات الكهربائية في ناقل التيار المستمر. يستخدم المفاعل خصائص تخزين الطاقة الاستقرائية لتسهيل التغيرات الحالية، والحفاظ على التدفق المستمر للتيار المستمر، وتحسين استقرار مصدر الطاقة العاكس.
على عكس مفاعلات التيار المتردد القياسية، تم تصميم مفاعلات DC Link للعمل في ظل ظروف تيار مستمر مستمر. تتبنى Dufew بنية مغناطيسية مجزأة ذات فجوة هوائية مقاومة للتحيز للتيار المستمر للحفاظ على الحث المستقر وتقليل خطر التشبع المغناطيسي.
مميزات المفاعل:
- نواة فولاذية من السيليكون المدرفلة على البارد منخفضة الخسارة لتقليل الفقد المغناطيسي
- هيكل فجوة الهواء المجزأ لتشغيل التيار المستمر المستقر
- نظام عزل من الفئة F لموثوقية درجات الحرارة العالية
- عملية التشريب الفراغي للقوة الميكانيكية ومقاومة الرطوبة
- خيارات لف النحاس أو الألومنيوم للمتطلبات الحالية المختلفة
ميزات التصميم هذه تجعل مفاعلات Dufew DC Link Reactors مناسبة لأنظمة VFD التي تتطلب أداءً ثابتًا لحافلة DC، وعمر خدمة طويل، وتشغيلًا موثوقًا.
تولد مرحلة المقوم بشكل طبيعي مكونات تموج في تيار التيار المستمر. يعمل مفاعل وصلة DC على تسهيل شكل الموجة الحالية، ويقلل من تموج التيار، ويساعد في الحفاظ على توصيل التيار المستمر، مما يوفر مدخلات أكثر استقرارًا للعاكس. وهذا يقلل من التقلبات في مصدر طاقة التيار المستمر ويدعم التشغيل المتسق للمحرك.
يمكن أن يؤدي تيار التموج الزائد إلى زيادة تسخين المكثف وتسريع شيخوخة المكونات. من خلال تقليل إجهاد الشحن والحمل الحراري على مكونات ناقل التيار المستمر، يمكن للمفاعل أن يساعد في إطالة عمر خدمة المكثف، وتحسين موثوقية المكونات بشكل عام، وتقليل متطلبات الصيانة.
غالبًا ما تعمل المعدات الصناعية في ظل تغيرات متكررة في التسارع والكبح والحمل. يساعد المفاعل في الحفاظ على تشغيل العاكس المستقر وتقليل التأثير الكهربائي لتغير الحمل السريع، مع دعم التشغيل الموثوق لأجهزة أشباه موصلات الطاقة.
ومن خلال تحسين خصائص ناقل التيار المستمر وتقليل تشوه التيار، يساعد المفاعل على تحسين استخدام الطاقة والحد من تأثير التوافقيات. وهذا يجعلها مناسبة لأنظمة القيادة الصناعية عالية الطاقة حيث يتطلب الأداء الكهربائي المستقر.
يمكن للتيار المستمر المستمر أن ينتج انحيازًا مغناطيسيًا ويزيد من خطر تشبع القلب في تصميمات المفاعلات التقليدية. توفر تقنية فجوة الهواء المجزأة من Dufew محاثة أكثر استقرارًا وخطية مغناطيسية محسنة، مما يساعد على تقليل مخاطر التشبع والحفاظ على التشغيل الموثوق في ظل ظروف التيار المستمر المستمر.
تم تصميم هيكل اللف لتشغيل التيار المستمر العالي ويمكنه استخدام موصلات النحاس أو الألومنيوم وفقًا لمتطلبات التطبيق. يساهم فقدان المقاومة المنخفض وارتفاع درجة الحرارة المتحكم فيه في تحقيق أداء مستقر على المدى الطويل. بالنسبة للنماذج ذات التيار العالي، يمكن أيضًا استخدام هياكل لف الرقائق لتحسين تبديد الحرارة مع الحفاظ على تصميم التثبيت المدمج.
تعمل عملية التشريب الفراغي على تقوية نظام العزل وتحسين الاستقرار الميكانيكي ومقاومة الرطوبة ومقاومة الاهتزاز. يساعد هذا العلاج في الحفاظ على أداء كهربائي وميكانيكي موثوق به أثناء التشغيل الصناعي على المدى الطويل.
تُستخدم حلول Dufew DC Link Reactor على نطاق واسع في تحويل الطاقة الصناعية وأنظمة تشغيل المحركات.
| طلب | المتطلبات الرئيسية |
|---|---|
| أنظمة القيادة ذات التردد المتغير | تقليل تموج التيار المستمر وتحسين موثوقية محرك الأقراص |
| أنظمة القيادة المؤازرة | تحسين استقرار ناقل التيار المستمر أثناء التشغيل الديناميكي |
| مصاعد | دعم دورات التسارع والكبح المتكررة |
| رافعات الميناء ومعدات الرفع | تعزيز الموثوقية في ظل ظروف الحمل الثقيل |
| مصانع الدرفلة | تقليل الضغط الكهربائي أثناء التشغيل المستمر |
| آلات صب الحقن | تحسين استقرار محرك السيارات |
| ماكينات سحب الاسلاك | الحفاظ على انتقال سلس للطاقة |
| آلات النسيج | دعم عملية مستقرة على المدى الطويل |
| أنظمة الاختبار | تحسين الاتساق الكهربائي |
يوصى باستخدام مفاعل DC Link Reactor عندما يواجه نظام VFD ما يلي:
| حالة النظام | الغرض الموصى به |
|---|---|
| التقلبات الحالية المتكررة للتيار المستمر | تقليل تموج التيار |
| مصدر الجهد VFD مع ترشيح المكثف | حماية مكثفات الناقل DC |
| توريد محولات ذات سعة كبيرة | تحسين استقرار الطاقة |
| خلل الجهد على ثلاث مراحل | تقليل الإجهاد الكهربائي |
| التسارع والتباطؤ المتكرر | تحسين موثوقية العاكس |
| متطلبات جودة الطاقة العالية | تقليل التأثير التوافقي |
مثال: CDL-600-0600-EIDA
| شفرة | وصف |
|---|---|
| سي دي إل | سلسلة مفاعلات DC Link |
| 600 | مستوى الجهد (600 = 690 فولت تيار مستمر) |
| 0600 | التصنيف الحالي (0600 = 600 أمبير، 2500 = 2500 أمبير) |
| الذكاء الاصطناعي | البنية الأساسية (EI = نواة ثلاثية الطور، UI = نواة أحادية الطور) |
| D | هيكل التثبيت (D = التثبيت الرأسي، W = التثبيت الأفقي) |
| A | مادة اللف (A = الألومنيوم، C = النحاس) |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مفاعل الارتباط VFD DC |
| موقف التثبيت | دائرة ناقل التيار المستمر بين المقوم والعاكس |
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| تردد التشغيل | 50 هرتز / 60 هرتز / مخصص حتى 500 هرتز |
| التصنيف الحالي | 5 أ - 3800 أ |
| انخفاض الجهد | 0.5% / 1% / 2% / 4% |
| القدرة على التحميل الزائد | 1.5 مرة التصنيف الحالي لمدة 60 ثانية، الفاصل الزمني 1 ساعة |
| قوة عازلة | 3000 فولت تيار متردد / 50 هرتز / 5 مللي أمبير / 1 دقيقة |
| مقاومة العزل | ≥100MΩ عند 1000VDC |
| درجة الحماية | IP00 / IP20 |
| فئة العزل | الفئة F (155 درجة مئوية) |
| درجة مثبطات اللهب | UL94V-2 |
| مستوى الضوضاء | ≥65 ديسيبل (تم الاختبار على مسافة أفقية تبلغ 1 متر) |
| خدمة الحياة | ≥15 سنة |
| المعايير المعمول بها | IEC289:1987 / GB10229-88 / JB9644-1999 |
تتخصص Dufew Electric في مكونات إلكترونيات الطاقة المخصصة، بما في ذلك مفاعلات DC Link، ومفاعلات التيار المتردد، ومقاومات الكبح، والمحولات، والحلول الكهربائية ذات الصلة.
بفضل القدرة الهندسية الاحترافية وعمليات التصنيع الخاضعة للرقابة، توفر Dufew حلول مفاعلات موثوقة لأنظمة VFD، والأتمتة الصناعية، وتطبيقات تحويل الطاقة.
يشمل إنتاج Dufew:
- معالجة دقيقة لصلب السيليكون الصلب
- تصنيع الهيكل المغناطيسي ذو الفجوة الهوائية
- إنتاج لف النحاس والألومنيوم
- معالجة التشريب الفراغي
- عملية المعالجة بدرجة حرارة عالية
- اختبار الأداء الكهربائي
ويخضع كل مفاعل لإجراءات تفتيش صارمة، بما في ذلك:
| البند التفتيش | غاية |
|---|---|
| اختبار مقاومة العزل | التحقق من موثوقية العزل |
| اختبار تحمل العزل الكهربائي | تأكيد أداء السلامة الكهربائية |
| اختبار الحث | التأكد من خصائص المفاعل المطلوبة |
| اختبار ارتفاع درجة الحرارة | التحقق من الأداء الحراري |
| اختبار الضوضاء | التحكم في مستوى الضوضاء أثناء التشغيل |
| فحص المظهر | التأكد من جودة التصنيع |
توفر Dufew حلولاً مخصصة بناءً على الجهد المقنن، ونطاق التيار، والحث، وانخفاض الجهد، وهيكل التثبيت، ومساحة الخزانة، ومتطلبات مواد اللف. يمكن تكييف التصميم مع الظروف الكهربائية والميكانيكية المختلفة لضمان التكامل المناسب مع نظام القيادة الخاص بالعميل.
تغطي الخدمات تصنيع المعدات الأصلية، وتصميم المفاعلات المخصصة، والوثائق الفنية، ودعم هندسة التطبيقات، مما يساعد العملاء على تلبية متطلبات المشروع المحددة بدءًا من اختيار المنتج وحتى تكامل النظام.
يتم تصنيع منتجات Dufew وفقًا للمعايير الصناعية ومتطلبات الجودة المعترف بها.
تشمل المعايير المطبقة ما يلي:
| معيار | وصف |
|---|---|
| ايزو 9001 | نظام إدارة الجودة |
| IEC289:1987 | معيار المفاعل |
| GB10229-88 | معيار المفاعل (أي ما يعادل IEC289:1987) |
| JB9644-1999 | مفاعل لمحركات أشباه الموصلات الكهربائية |
| م | متطلبات الامتثال للمنتج |
توفر Dufew حلول تغليف بمعايير التصدير لضمان النقل الآمن والأداء الموثوق للمنتج.
- حماية مقاومة للرطوبة
- هيكل تثبيت مقاوم للصدمات
- علب خشبية معززة للتصدير للمفاعلات الكبيرة
- ملصقات المنتج والوثائق الفنية
- سجلات التفتيش قبل الشحن
يتم فحص كل وحدة قبل التسليم للتأكد من أن المعلمات الكهربائية والمتطلبات الميكانيكية تلبي مواصفات العميل.
يدعم دوفيو:
- إنتاج دفعة
- مشاريع تصنيع المعدات الأصلية
- شحن دولي
- متطلبات التعبئة والتغليف المخصصة
| البعد المقارنة | مفاعل الارتباط VFD DC | مفاعل تيار متردد قياسي ثلاثي الطور |
|---|---|---|
| موقف التثبيت | تم تثبيته في قسم ناقل التيار المستمر بين المقوم والعاكس | يتم تركيبه على جانب إدخال التيار المتردد أو جانب إخراج التيار المتردد لأنظمة VFD |
| التصميم الأساسي المغناطيسي | نواة فجوة الهواء المقسمة مصممة للتيار المستمر مع مكونات تموج التيار المتردد | قلب مغناطيسي تقليدي مصمم للتدفق المغناطيسي المتردد المتماثل |
| الوظيفة الرئيسية | تموج تيار مستمر سلس، وتحسين استقرار ناقل التيار المستمر، وتقليل الضغط على مكونات التيار المستمر | تقليل توافقيات التيار المتردد، والحد من التيار الزائد، وتحسين جودة شكل موجة التيار المتردد |
| حالة التشغيل | يعمل في ظل ظروف انحياز التيار المستمر ويتطلب تصميمًا مقاومًا للتشبع | تعمل تحت ظروف مغناطيسية متناوبة |
| قيمة التطبيق النموذجية | يحمي مكثفات التيار المستمر ويحسن استقرار تشغيل العاكس | يحسن جودة الطاقة من جانب التيار المتردد وحماية جانب المحرك |
يتم تركيب مفاعل DC Link Reactor في دائرة ناقل التيار المستمر لتسهيل تقلبات التيار وتقليل الضغط المموج على مكونات التيار المستمر. يتم تركيب مفاعل تيار متردد على جانب التيار المتردد للتحكم في توافقيات الإدخال أو إخراج الضغط الكهربائي. تختلف أوضاع التثبيت ومتطلبات التصميم الخاصة بهم.
يوصى به لأنظمة VFD ذات معدلات الطاقة الكبيرة، أو تموج تيار التيار المستمر الكبير، أو تغيرات الحمل المتكررة، أو التطبيقات التي تتطلب استقرارًا محسنًا لناقل التيار المستمر.
ومن خلال الحد من تيار التموج وتقليل تقلبات تيار الشحن، يعمل المفاعل على تقليل الضغط الحراري والكهربائي على مكثفات التيار المستمر، مما يساعد على تحسين موثوقيتها وعمر الخدمة.
نعم. يدعم Dufew تخصيص الجهد المقنن، والقدرة الحالية، وقيمة الحث، وانخفاض الجهد، ومواد اللف، والأبعاد، وتكوين التثبيت وفقًا لمتطلبات المشروع.
توفر Dufew Electric حلول DC Link Reactor المخصصة لأنظمة VFD الصناعية، ومعدات تحويل الطاقة، وتطبيقات الأتمتة.
بفضل القدرة الهندسية الاحترافية، وعمليات التصنيع المتقدمة، ومراقبة الجودة الصارمة، تساعد Dufew العملاء على تحسين استقرار ناقل التيار المستمر، وتقليل الضغط الكهربائي، وتحقيق تشغيل موثوق به على المدى الطويل.
اتصل بشركة Dufew Electric للحصول على تصميم مفاعل مخصص، والتعاون في مجال تصنيع المعدات الأصلية، ودعم المشروع.
