نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

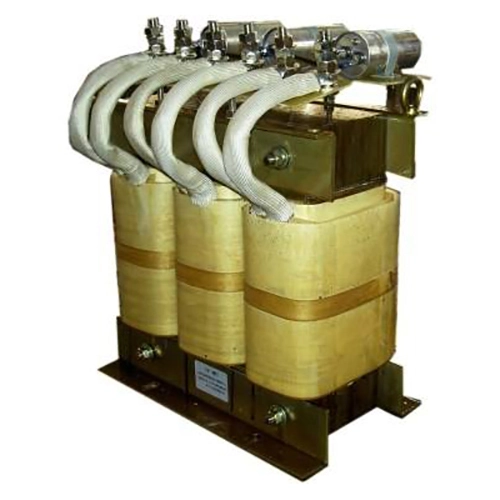

يتم تثبيت Dufew Electric Sine Wave Filter على جانب الإخراج لأنظمة VFD لتحسين جودة الشكل الموجي من جانب المحرك وتوفير حماية موثوقة للمحرك في التطبيقات الصناعية. أثناء عملية تبديل VFD، يتم إنشاء نبضات جهد PWM عالية التردد ونقلها عبر كابلات المحرك، خاصة في التركيبات لمسافات طويلة، مما قد يسبب جهدًا منعكسًا، وزيادة إجهاد dv/dt، والتداخل الكهرومغناطيسي، وفقدان إضافي للمحرك.
يعتمد مرشح الموجة الجيبية VFD على هيكل ترشيح تمرير منخفض LC يتكون من مفاعلات ومكثفات. تعمل شبكة الترشيح على تخفيف مكونات التردد الحامل والتوافقيات عالية التردد من إشارات خرج PWM مع السماح لجهد التردد الأساسي بالمرور بكفاءة، وتحويل شكل موجة الإخراج إلى شكل موجة شبه جيبية أكثر سلاسة.
تساعد عملية التصفية على:
- تقليل مكونات PWM عالية التردد
- تحسين شكل موجة الجهد الطرفي للمحرك
- انخفاض الضغط dv/dt على عزل المحرك
- تقليل التداخل الكهرومغناطيسي (EMI)
- تحسين استقرار تشغيل المحرك وموثوقية الخدمة
يستخدم المنتج قلوب فولاذية من السيليكون المدرفلة على البارد منخفضة الفقد، ومواد عزل من الفئة F، وتقنية التشريب الفراغي، وهياكل حرارية محسنة للحفاظ على أداء مستقر أثناء التشغيل الصناعي المستمر، مما يوفر حلاً فعالاً لأنظمة محركات الكابلات الطويلة، ومعدات التشغيل الآلي، وتطبيقات VFD عالية الأداء.
على عكس مفاعل الإخراج القياسي الذي يزيد بشكل رئيسي من مقاومة الدائرة، يوفر هيكل الترشيح LC توهينًا أكبر لمكونات التبديل عالية التردد، مما يؤدي إلى شكل موجة جهد محرك أكثر سلاسة مع تشويه أقل للتردد العالي وتقليل الضغط الكهربائي على ملفات المحرك.
يمكن لنبضات Dv/dt PWM العالية أن تزيد من إجهاد العزل، خاصة عند تركيب كابلات طويلة بين VFD والمحرك. يساعد الفلتر على الحد من طفرات الجهد الكهربي وتأثيرات الموجات المنعكسة، مما يقلل الضغط على عزل لف المحرك ويدعم تشغيل المحرك على المدى الطويل.
تقدم كابلات المحرك الطويلة سعة موزعة يمكن أن تزيد من تيار الشحن والجهد المنعكس. يقوم Dufew بضبط المعلمات الكهربائية وفقًا لمتطلبات النظام لتطبيقات مثل أنظمة المضخات عن بعد، ومعدات المحركات الخارجية، والآلات الموجودة تحت الأرض، وخطوط الإنتاج الكبيرة.
من خلال تخفيف التداخل عالي التردد وتشويه شكل موجة الإخراج، يمكن أن يساعد الفلتر في تقليل الضوضاء الكهرومغناطيسية للمحرك، وارتفاع درجة الحرارة الإضافية، والخسائر المرتبطة بالتوافقيات، والاهتزاز الميكانيكي المرتبط بأشكال موجة إخراج العاكس غير المستقرة.
يتم مطابقة المفاعل والمكثف وفقًا لخصائص خرج PWM الخاصة بـ VFD. يعمل هيكل LC الناتج على تخفيف مكونات تردد الموجة الحاملة مع الحفاظ على نقل التردد الأساسي وتحسين شكل موجة الجهد في جانب المحرك.
يمكن للنظام المغناطيسي استخدام النوى الفولاذية المصنوعة من السيليكون المدرفلة على البارد، وبنية فجوة الهواء المُحسّنة، والمواد المغناطيسية منخفضة الخسارة للحفاظ على خصائص الحث المستقرة والتحكم في الخسائر المغناطيسية أثناء التشغيل المستمر.
يمكن أن يشتمل نظام العزل على عزل درجة الحرارة العالية من الفئة F، والتشريب الفراغي، والمواد العازلة المقاومة للهب. تدعم هذه التدابير قوة العزل الكهربائي، والاستقرار الميكانيكي، والتشغيل الموثوق في ظل الظروف الصناعية المستمرة.
مثال: SWF-4 3 2-1200
| شفرة | وصف |
|---|---|
| فرنك سويسري | سلسلة مرشحات الموجة الجيبية الكهربائية Dufew |
| 4 | مستوى الجهد (2=220 فولت، 4=380 فولت، 6=690 فولت) |
| 3 | رقم المرحلة (3 = ثلاث مراحل، 1 = مرحلة واحدة) |
| 2 | موضع التثبيت (جانب إخراج VFD) |
| 1200 | التصنيف الحالي (1200A) |
| المعلمة | مواصفة |
|---|---|
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| تردد التشغيل | 50 هرتز / 60 هرتز / حسب الطلب |
| تردد الناقل | 2 كيلو هرتز-8 كيلو هرتز |
| تشويه الجهد التوافقي | ≥5% |
| التصنيف الحالي | 5A-1200A |
| الحد الأقصى لطول الكابل | ما يصل إلى 3000 متر (يعتمد على التطبيق) |
| القدرة على التحميل الزائد | 1.5 × التيار المقنن لمدة دقيقة واحدة |
| ارتفاع درجة الحرارة | ≥80 ألف |
| مستوى الضوضاء | ≥65 ديسيبل |
| قوة عازلة | 3000 فولت تيار متردد/10 ثانية |
| مقاومة العزل | ≥100MΩ |
| درجة الحماية | IP00 / IP20 |
| فئة العزل | الفئة F (155 درجة مئوية) |
| معيار | جيجابايت/T15287/8 |
تعد حلول Dufew Sine Wave Filter مناسبة لأنظمة VFD التي تتطلب أداء موجيًا محسنًا للإخراج وحماية المحرك.
| طلب | المتطلبات الرئيسية |
|---|---|
| أنظمة المحركات لمسافات طويلة | تقليل إجهاد الجهد المرتبط بالكابل |
| أنظمة المضخات والمروحة | تحسين استقرار تشغيل المحرك |
| معدات CNC | دعم أداء الآلات الدقيقة |
| خطوط الأتمتة الصناعية | تقليل التداخل الكهربائي |
| مصاعد | تحسين موثوقية محرك الأقراص |
| الرافعات ومعدات الرفع | دعم التسارع المتكرر والكبح |
| تركيبات المحركات الخارجية | تمكين تشغيل المعدات عن بعد |
تقوم Dufew Electric بتصنيع مكونات إلكترونيات الطاقة الصناعية، بما في ذلك المرشحات والمفاعلات ومقاومات الكبح والمحولات والحلول الكهربائية المخصصة. بالنسبة لمنتجات الترشيح الموجي، يتم الإنتاج من خلال عمليات خاضعة للرقابة بدءًا من إعداد المكونات المغناطيسية ولفها وحتى معالجة العزل والتشريب والاختبار الكهربائي والفحص النهائي.
تشمل عمليات التصنيع ما يلي:
- معالجة النواة المغناطيسية
- لف دقيق
- معالجة العزل
- التشريب الفراغي
- اختبار الأداء الكهربائي
يغطي فحص الجودة المعلمات الكهربائية والميكانيكية الرئيسية، مع عمليات فحص تشمل:
- اختبار مقاومة العزل
- اختبار تحمل العزل الكهربائي
- التحقق من المعلمة الكهربائية
- اختبار ارتفاع درجة الحرارة
- فحص المظهر النهائي
تدعم Dufew Electric أيضًا تصنيع المعدات الأصلية، والمعلمات الكهربائية المخصصة، ودعم التطبيقات الهندسية، والإمداد القائم على المشروع. يمكن توفير رسومات المنتج وتقارير الاختبار ووثائق الاعتماد وفقًا لمتطلبات العميل والمشروع.
توفر Dufew حلول التغليف القياسية للمنتجات الكهربائية الصناعية.
التعبئة والتغليف تشمل:
- حماية مقاومة للرطوبة
- تثبيت مقاوم للصدمات
- حافظات خشبية معززة للموديلات الثقيلة
- بطاقات تعريف المنتج
- الوثائق الفنية
يتم فحص كل وحدة قبل الشحن للتأكد من أن مواصفات المنتج تلبي متطلبات العملاء.
| مقارنة | مرشح موجة جيبية | مفاعل الإخراج |
|---|---|---|
| مبدأ التصفية | تصفية تمرير منخفض LC لتقليل مكونات PWM | يزيد من المقاومة للحد من التغيير الحالي |
| الوظيفة الرئيسية | يحسن جودة الشكل الموجي ويمنع الضغط عالي التردد | يقلل من معدل ارتفاع الجهد وتقلب التيار |
| الموجي الناتج | الناتج الجهد الجيبية القريبة | يبقى شكل موجة PWM |
| تطبيق الكابل | مناسبة لأنظمة كابلات المحرك الأطول | تستخدم بشكل رئيسي لمسافات الكابلات المعتدلة |
| حماية المحرك | يوفر حماية أقوى ضد الإجهاد عالي التردد | يوفر الحماية الأساسية للمحرك |
يستخدم مرشح الموجة الجيبية بنية ترشيح LC لتقليل مكونات تحويل PWM وتحسين جودة الشكل الموجي من جانب المحرك. يعمل مفاعل الخرج بشكل أساسي على زيادة الممانعة للحد من تغيرات التيار وتقليل معدل ارتفاع الجهد، لكنه لا يعيد تشكيل شكل موجة الخرج بشكل ملحوظ.
يوصى باستخدامه مع كابلات المحرك الطويلة، أو المحركات الحساسة، أو متطلبات EMC الصارمة، أو الأنظمة التي قد يؤثر فيها ضغط جهد PWM على موثوقية المحرك.
نعم. يمكن تخصيص معلمات الترشيح وفقًا لطول الكابل، وقوة المحرك، وخصائص VFD، وظروف التشغيل.
نعم. يدعم Dufew التصميمات المخصصة بناءً على تصنيف الجهد الكهربي والسعة الحالية وتردد الناقل ومتطلبات التثبيت وشروط التطبيق المحددة.
