نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

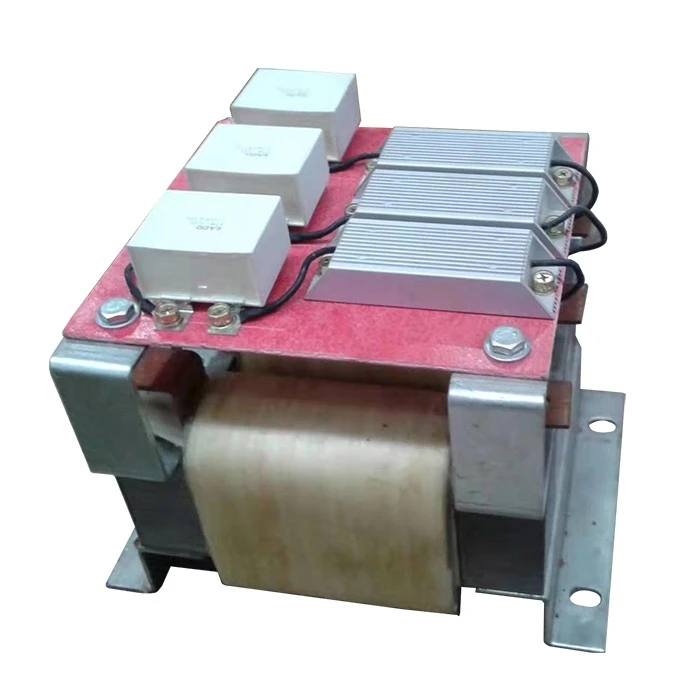

تم تركيب مرشح الجهد الكهربائي المشتق Dufew على جانب الإخراج لـ VFD لتحسين الظروف الكهربائية بين العاكس والمحرك. تستخدم أنظمة العاكس الحديثة أجهزة تبديل عالية السرعة للتحكم الدقيق في السرعة وعزم الدوران، ولكن التحولات السريعة لجهد PWM يمكن أن تخلق حواف جهد شديدة الانحدار تزيد من ضغط dv/dt على ملفات المحرك، والجهد المنعكس الناتج عن عدم تطابق مقاومة الكابل، والجهد المشترك بين المحرك والأرض، وتحمل خطر التيار، والتداخل الكهرومغناطيسي عالي التردد.
يمكن أن تصبح هذه التأثيرات أكثر وضوحًا مع تشغيل كابلات المحرك الطويلة، أو ترددات التبديل العالية للعاكس، أو المحركات غير المصممة أصلاً لواجب العاكس، أو المعدات الصناعية ذات متطلبات الاستقرار الكهربائي الصارمة. يستخدم Dufew هيكل تخميد LC مع مقاومة يمكن التحكم فيها لامتصاص طاقة التذبذب عالية التردد، ومعدلات انتقال الجهد البطيئة، وتقليل الإجهاد الكهربائي العابر مع الحفاظ على التشغيل العادي للعاكس.
يمكن أن يساعد الفلتر في تقليل ذروة جهد PWM، وضغط عزل المحرك، وتأثيرات الموجات المنعكسة، والتداخل عالي التردد، مع تحسين ظروف نقل الكابلات والتوافق العام لنظام القيادة.
أثناء تبديل العاكس، تولد نبضات PWM تغيرات سريعة في الجهد العالي التردد والتي تنتقل عبر كابل المحرك. يقدم الفلتر مقاومة متحكم بها في دائرة الخرج للحد من تغيرات الجهد السريع والجهد الزائد العابر، مما يحسن ظروف الجهد عند أطراف المحرك ويقلل تأثيرات الموجات المنعكسة. بالمقارنة مع مفاعل الإخراج التقليدي، يوفر هيكل التخميد تحكمًا إضافيًا في تذبذب الجهد العالي التردد.
يمكن أن يؤدي التبديل عالي التردد إلى إنشاء جهد مشترك بين ملفات المحرك وموصلات الكابلات ونظام التأريض. يعمل Dufew على تحسين التصميم المغناطيسي والكهربائي لتقليل تداخل الوضع الشائع ومكونات الجهد العالي التردد، والتي يمكن أن تساعد في الحد من تأثيرات جهد العمود، وتقليل مخاطر تيار تفريغ المحمل، وتحسين أداء EMC.
يمكن أن تؤدي التحولات السريعة للجهد ونبضات PWM المتكررة إلى زيادة الضغط الكهربائي على عزل لف المحرك والمساهمة في تقادم العزل بمرور الوقت. من خلال تعديل معدلات ارتفاع الجهد والحد من القمم العابرة، يساعد Dufew على تقليل إجهاد عزل الملفات وهو مناسب للتطبيقات التحديثية حيث تحتاج المحركات الحالية إلى تحسين التوافق مع تشغيل VFD.
يمكن لجهد الوضع المشترك إنشاء مسارات تيار عالية التردد من خلال محامل المحرك، مما قد يؤدي إلى زيادة جهد العمود وتأثيرات تفريغ المحمل. من خلال تقليل مكونات الجهد العالي التردد، يساعد الفلتر على الحد من تأثير جهد العمود وتحمل الأضرار المرتبطة بالتيار مع دعم تشغيل المحرك بشكل أكثر استقرارًا.
بالنسبة للمحركات التي تعمل في ظل ظروف العمل المستمر، يمكن أن يساعد التحكم في الجهد الكهربي العابر والضغط الكهربائي عالي التردد في الحفاظ على توفر المعدات وتقليل الضغط الكهربائي على المحركات والمكونات المتصلة. وهذا يدعم متطلبات التشغيل والصيانة المستقرة في أنظمة القيادة الصناعية.
يُنظر عادةً إلى حل تصفية dv/dt عندما تكون الأنظمة:
| حالة التطبيق | الغرض الموصى به |
|---|---|
| اتصال كابل المحرك الطويل | تقليل تأثير الجهد المنعكس |
| المحركات القياسية الموجودة | تحسين التوافق العاكس |
| ارتفاع تردد التبديل VFD | تقليل الإجهاد الكهربائي |
| تحمل المخاوف الحالية | تقليل المسارات الحالية عالية التردد |
| Sensitive automation equipment | تحسين أداء EMC |
حلول Dufew مناسبة لـ:
| طلب | المتطلبات الرئيسية |
|---|---|
| أنظمة المحركات VFD | تقليل إجهاد الجهد PWM |
| أنظمة القيادة المؤازرة | تحسين حماية المحرك |
| المضخات والمراوح | تعزيز موثوقية محرك الأقراص |
| المصاعد والرافعات | دعم دورات التسارع المتكررة |
| خطوط الإنتاج الصناعي | Reduce electrical interference |
| تركيبات المحركات عن بعد | تحسين توافق الكابلات |
تشمل التطبيقات النموذجية الأتمتة الصناعية، وآلات CNC، ومعدات الموانئ، وآلات القولبة بالحقن، وآلات النسيج، ومعدات معالجة الورق، وأنظمة الاختبار حيث تتطلب المحركات التي تعمل بنظام VFD تحكمًا محسنًا في الجهد وحماية كهربائية من جانب المحرك.
يستخدم Dufew مواد مغناطيسية محسنة وهياكل مكونات للحفاظ على خصائص الحث المستقرة مع تقليل الخسائر المغناطيسية ودعم تبديد الحرارة الفعال أثناء التشغيل المستمر.
يمكن لنظام العزل استخدام المواد العازلة من الفئة F مع معالجة التشريب الفراغي لتحسين سلامة العزل والقوة الميكانيكية ومقاومة الظروف البيئية أثناء التشغيل الصناعي.
لاستيعاب تخطيطات الخزانات والمعدات المختلفة، يدعم Dufew خيارات الحماية IP00 وIP22، والتركيب الرأسي أو الأفقي، والأبعاد المخصصة، والتكوينات الميكانيكية الخاصة بالمشروع وفقًا لمتطلبات التطبيق.
| المعلمة | مواصفة |
|---|---|
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| تردد التشغيل | 50 هرتز / 60 هرتز / حسب الطلب |
| تردد الناقل | 2 كيلو هرتز-6 كيلو هرتز |
| التصنيف الحالي | 5A-1600A |
| القدرة على التحميل الزائد | 1.5 × التيار المقنن لمدة دقيقة واحدة |
| ارتفاع درجة الحرارة | ≥80 ألف |
| مستوى الضوضاء | ≥65 ديسيبل |
| قوة عازلة | 3000 فولت تيار متردد/10 ثانية |
| مقاومة العزل | ≥100MΩ عند 1500VDC |
| درجة الحماية | IP00/IP22 |
| فئة العزل | الفئة F (155 درجة مئوية) |
| درجة مثبطات اللهب | UL94V-2 |
| المعايير | IEC289 / GB10229-88 |
| مقارنة | مرشح دي في/دت | مرشح موجة جيبية |
|---|---|---|
| الغرض الرئيسي | تقليل معدل ارتفاع الجهد والارتفاعات العابرة | تحويل مخرجات PWM إلى شكل موجي يشبه الجيب |
| هيكل الدائرة | هيكل التخميد LC | مرشح تمرير منخفض LC كامل |
| خصائص الإخراج | شكل موجة PWM مع ضغط كهربائي منخفض | شكل موجة الجهد الجيبية القريبة |
| التركيز على التطبيق | حماية عزل المحرك | الحد الأقصى لتحسين الموجي |
| الاستخدام النموذجي | تطبيقات الكابلات المتوسطة | أنظمة النقل لمسافات طويلة |
شركة Dufew Electric متخصصة في مكونات إلكترونيات الطاقة الصناعية، بما في ذلك المرشحات والمفاعلات ومقاومات الكبح والمحولات والحلول الكهربائية المخصصة. بالنسبة لمنتجات ترشيح حماية المحرك، فإن عملية التصنيع تغطي اختيار النواة المغناطيسية، واللف الدقيق، ومعالجة العزل، والتشريب الفراغي، واختبار الأداء الكهربائي، والفحص النهائي.
قد تشمل اختبارات الجودة الرئيسية ما يلي:
- اختبار مقاومة العزل
- اختبار تحمل العزل الكهربائي
- التحقق من الحث
- اختبار ارتفاع درجة الحرارة
- فحص المنتج النهائي
تدعم Dufew Electric تصنيع المعدات الأصلية، والمعلمات الكهربائية المخصصة، ودعم التطبيقات الهندسية، والحلول القائمة على المشاريع. يمكن توفير وثائق الاعتماد وتقارير اختبار المنتج وفقًا لمتطلبات المنتج والمشروع.
يتم استخدام مرشح الجهد المشتق لتقليل إجهاد dv/dt، وطفرات الجهد العابرة، والتداخل عالي التردد الناتج عن تبديل العاكس. يساعد على تحسين حماية عزل المحرك وموثوقية النظام.
يوصى به للتطبيقات ذات كابلات المحركات الطويلة، أو المحركات القياسية التي تعمل بالعاكس، أو ترددات التبديل العالية، أو تحمل المخاوف الحالية، أو متطلبات EMC الصارمة.
يعمل مرشح dv/dt بشكل أساسي على تقليل معدل ارتفاع الجهد وإجهاد الجهد العابر، بينما يقوم مرشح الموجة الجيبية بإعادة تشكيل مخرجات PWM إلى شكل موجة شبه جيبية مع أداء ترشيح أعلى.
نعم. توفر Dufew حلولاً مخصصة وفقًا لجهد النظام والقدرة الحالية وتردد الناقل وطول الكابل ومتطلبات التثبيت وظروف التطبيق.
توفر Dufew Electric حلول حماية مخصصة لجانب الإخراج لأنظمة VFD ومحركات المؤازرة وتطبيقات المحركات الصناعية. من خلال التصميم الكهربائي الاحترافي وعمليات التصنيع الخاضعة للرقابة والفحص الصارم للجودة، تساعد Dufew العملاء على تقليل الضغط الكهربائي المرتبط بـ PWM وتحسين موثوقية نظام القيادة على المدى الطويل.
