نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

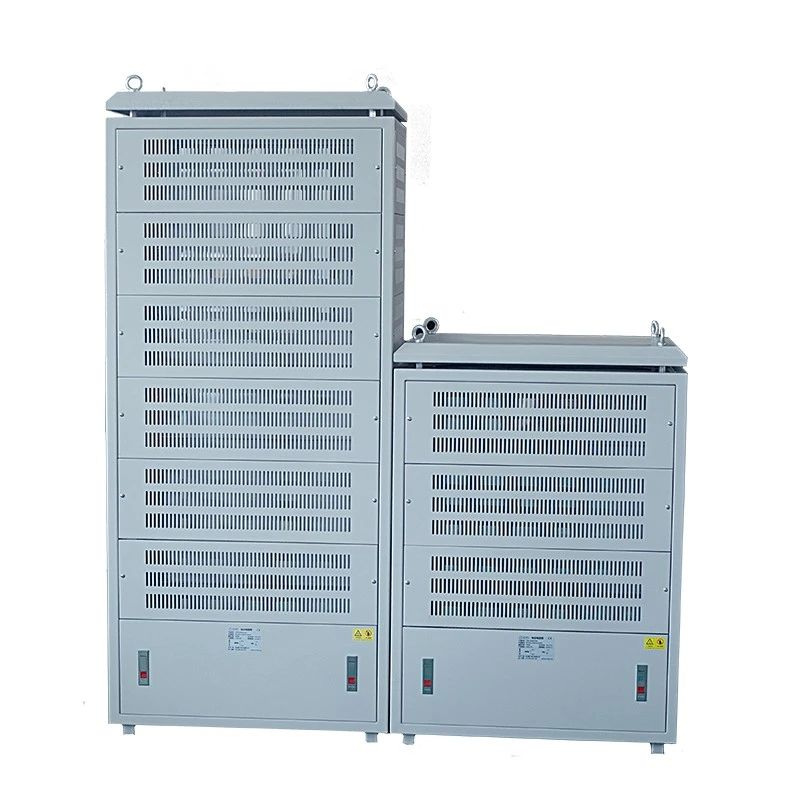

خزانة Dufew الكهربائية المموجة المقاومة عبارة عن مجموعة مقاومة عالية الطاقة مثبتة على الأرض مصممة للتطبيقات التي تتطلب تبديدًا ثابتًا وفعالًا للطاقة الكهربائية.
على عكس صناديق المقاومات التقليدية، تعتمد الخزانة هيكلًا معياريًا متعدد الطبقات، حيث يتم توصيل وحدات مقاومة مموجة متعددة من خلال قضبان موصلة من الفولاذ المقاوم للصدأ وقضبان توصيل نحاسية. يعمل هذا التصميم على تحسين القدرة على توسيع الطاقة، وتوزيع الحرارة، وكفاءة الصيانة، والموثوقية التشغيلية.
تدعم خزانة المقاوم:
- الطاقة المقدرة: 20KW-500KW
-جهد العمل: ≥3000 فولت
- نطاق المقاومة: 0.01Ω-1KΩ
- قيم المقاومة المخصصة وتكوينات الخزانة
- خيارات التبريد الطبيعي أو تبريد الهواء القسري
تم تصميم خزانة المقاومة المموجة لأنظمة الكبح الصناعية التي تتطلب امتصاص طاقة عالي السعة وتشغيلًا مستقرًا في ظل ظروف العمل الصعبة. مع تصنيفات الطاقة من 20KW إلى 500KW، فهي مناسبة لأنظمة العاكس ذات الجهد المتوسط والعالي، ودورات الكبح المتكررة، وتطبيقات التفريغ عالية الطاقة.
تعمل وصلة قضيب التوصيل النحاسية المعززة على تحسين قدرة الحمل الحالية مع تقليل الخسائر الكهربائية أثناء التشغيل، مما يساعد على الحفاظ على أداء موثوق به في البيئات الثقيلة مثل أنظمة رفع الرافعات، ومعدات مناولة الموانئ، وآلات التعدين، وخطوط إنتاج الفولاذ، وأنظمة قيادة المحركات الكبيرة.
تتبنى Dufew Electric هيكلًا معياريًا متعدد الطبقات لتحسين موثوقية النظام وتبسيط الصيانة. تم تصميم كل طبقة مقاومة بوصلات كهربائية مستقلة، وقنوات مخصصة لتدفق الهواء، وقدرة عزل الأخطاء الفردية، مما يسمح للفنيين بفحص أو استبدال أقسام معينة دون التأثير على النظام بأكمله.
يوفر التصميم المعياري أيضًا خيارات مرنة لتوسيع السعة، مما يتيح تعديل تكوين المقاوم وفقًا لمتطلبات الطاقة المختلفة، ودورات الكبح، وترقيات النظام المستقبلية. بالمقارنة مع صناديق المقاومة التقليدية، يساعد هذا الهيكل على تقليل وقت توقف الصيانة وتحسين توفر المعدات.
يعتمد عنصر المقاوم المموج هيكل لف محسن لتقليل الحث الطفيلي وتحسين الاستجابة الديناميكية أثناء عمليات الكبح عالية السرعة. يساعد هذا التصميم على تقليل التداخل الكهرومغناطيسي، وتقليل تأثير ارتفاع الجهد، وتوفير توزيع تيار أكثر توازناً لأنظمة القيادة القائمة على العاكس.
مع تحسين الاستقرار الكهربائي، فإن الهيكل منخفض الحث مناسب لمحركات التردد المتغير، وأنظمة الكبح المتجددة، وتطبيقات التحكم في المحركات عالية الطاقة حيث يتطلب امتصاص الطاقة السريع وحماية موثوقة.
تولد أنظمة المقاومات عالية الطاقة حرارة كبيرة أثناء تفريغ الطاقة، مما يجعل الإدارة الحرارية الفعالة ضرورية للتشغيل المستمر. تعمل Dufew Electric على تحسين قنوات تدفق الهواء في الخزانة وهياكل تبديد الحرارة للحفاظ على أداء ثابت لدرجة الحرارة أثناء دورات الكبح طويلة الأمد.
يمكن تكوين نظام التبريد بالتهوية الطبيعية، أو تبريد الهواء القسري باستخدام المراوح الصناعية، أو حلول التبريد المخصصة وفقًا لدورة العمل وظروف التثبيت. تساعد قنوات التهوية الكبيرة، والتوزيع الموحد للحرارة، وهياكل الحماية من الغبار الاختيارية على تقليل مخاطر السخونة الزائدة المحلية وتحسين موثوقية التشغيل على المدى الطويل.
تتكون خزانة المقاوم المموج بشكل أساسي من:
| عنصر | وظيفة |
|---|---|
| مقاومة جرح الأسلاك المموجة | يحول الطاقة الكهربائية إلى طاقة حرارية |
| شريط موصل من الفولاذ المقاوم للصدأ | يوفر الدعم الميكانيكي والاتصال الكهربائي |
| بسبار النحاس | يضمن انتقال التيار العالي |
| الضميمة مجلس الوزراء | يوفر الحماية وهيكل التثبيت |
| نظام التبريد | يزيل الحرارة المتولدة أثناء التشغيل |
| جهاز حماية درجة الحرارة | يمنع الضرر المحموم |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مجلس الوزراء المقاوم المموج |
| القوة المقدرة | 20KW-500KW |
| جهد العمل | ≥3000 فولت |
| نطاق المقاومة | 0.01Ω-1KΩ |
| دقة المقاومة | ±3%، ±5%، ±10% |
| درجة الحماية | IP20 / IP23 اختياري |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| درجة مثبطات اللهب | يو ال 94V-2 |
| معيار | GB-5792 |
| طريقة التبريد | التبريد الطبيعي / تبريد الهواء القسري |
مثال: CRC 100KW 2.7R J
| شفرة | وصف |
|---|---|
| اتفاقية حقوق الطفل | مجلس الوزراء المقاوم المموج |
| 100 كيلو واط | القوة المقدرة |
| 2.7 ر | المقاومة المقدرة |
| J | تفاوت المقاومة (K=±10%، J=±5%، H=±3%) |
| عنصر الأداء | حالة الاختبار | متطلبات |
|---|---|---|
| قوة عازلة | 2500VAC / 50 هرتز / 60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | الطاقة المقدرة 10 مرات / 5S | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | تفريغ 10S، دورة فاصلة 90S | > 9000 ساعة |
| اختبار الحرارة الرطبة | 40 درجة مئوية ± 2 / 90%-95% رطوبة نسبية / 100 ساعة | △R ± ± (1٪ R + 0.05Ω) |
| دورة درجة الحرارة | -55 درجة مئوية / 55 درجة مئوية / 155 درجة مئوية | لا يوجد ضرر غير طبيعي |
| عنصر الأداء | حالة الاختبار | متطلبات |
|---|---|---|
| القوة الطرفية | 45N / 30S | لا رخاوة أو ضرر |
| مقاومة الاهتزاز | 5-200 هرتز، 1 جرام | لا ضرر هيكلي |
| مقاومة حرارة اللحام | 350±5°C / 3S | لا يوجد تغيير غير طبيعي |
| قابلية اللحام | 235 ± 5 درجة مئوية / 5 ثانية | التغطية> 95% |
يتطلب اختيار حل مقاوم الكبح المناسب إجراء تقييم شامل للمعايير الكهربائية وظروف الكبح ومتطلبات التثبيت. تقوم Dufew Electric بتحليل بيئة التطبيق الفعلية للتوصية بتكوين مقاوم مناسب يتوافق مع متطلبات أداء النظام.
يجب تحديد تكوين المقاوم وفقًا لمعلمات نظام القيادة الرئيسية، بما في ذلك تصنيف طاقة المحرك، ونموذج العاكس، وجهد ناقل التيار المستمر، والتيار المقنن. تحدد هذه العوامل القدرة المطلوبة على امتصاص الطاقة والتوافق الكهربائي مع نظام الكبح.
تولد التطبيقات المختلفة مستويات مختلفة من طاقة الكبح. تشمل الاعتبارات المهمة تكرار الكبح، ومدة الكبح، والطاقة المولدة أثناء التباطؤ، ومتطلبات دورة العمل. عادةً ما تتطلب التطبيقات ذات التسارع والتباطؤ المتكرر سعة حرارية أعلى وأداء تبريد أكثر موثوقية.
يجب أن تتوافق قيمة المقاومة مع مواصفات العاكس، وعزم دوران الكبح المطلوب، والحد الأقصى للتيار المسموح به لضمان تبديد الطاقة بشكل فعال دون التأثير على وظائف حماية النظام.
تؤثر ظروف التثبيت بشكل مباشر على هيكل الخزانة وتصميم التبريد. يجب مراعاة عوامل مثل التركيب الداخلي أو الخارجي، ودرجة الحرارة المحيطة، وظروف التهوية، ومتطلبات الحماية أثناء الاختيار.
واستنادًا إلى معلمات التطبيق هذه، توفر Dufew Electric دعمًا هندسيًا مخصصًا لمساعدة العملاء على اختيار تكوينات المقاوم المناسبة لأنظمة الكبح الصناعية المختلفة.
تم تصميم خزانة Dufew الكهربائية المموجة المقاومة للتطبيقات الصناعية التي تتطلب امتصاصًا موثوقًا للطاقة وأداء كبح مستقرًا. يستخدم بشكل شائع في أنظمة العاكس ذات الجهد المتوسط والعالي، ومعدات الرفع والرفع، والمصاعد، ومصانع الدرفلة، وآلات التعدين، وأنظمة مناولة الموانئ، والناقلات الحزامية، ومنصات اختبار المحركات، وتطبيقات إدارة الطاقة الصناعية الأخرى.
| مقارنة | مجلس الوزراء المقاوم المموج | صندوق المقاوم التقليدي |
|---|---|---|
| سعة الطاقة | ما يصل إلى 500KW | عادة ما يكون نطاق الطاقة أقل |
| قدرة الجهد | ما يصل إلى 3000 فولت | تطبيقات الجهد المنخفض بشكل رئيسي |
| بناء | تصميم وحدات متعددة الطبقات | هيكل متكامل واحد |
| صيانة | استبدال الوحدة الفردية | صيانة كاملة للوحدة |
| تبريد | تصميم تدفق الهواء الأمثل | تبديد الحرارة محدود |
| طلب | الأنظمة الصناعية الثقيلة | المعدات الصغيرة والمتوسطة |
القدرة المهنية على تصنيع إلكترونيات الطاقة
شركة Dufew Electric متخصصة في مقاومات الطاقة الصناعية وأنظمة الكبح والمفاعلات والمحولات وحلول التحكم في الطاقة.
من خلال عمليات التصنيع الاحترافية وإمكانيات الاختبار الكهربائي، توفر Dufew Electric حلول خزانة مقاومة موثوقة للعملاء الصناعيين العالميين.
توفر Dufew Electric حلول التعبئة والتغليف والنقل الاحترافية لمنتجات الخزانات المقاومة المموجة.
يتم تعبئة كل خزانة بشكل آمن بصناديق خشبية قياسية للتصدير، وهياكل تثبيت معززة، ومواد حماية من الرطوبة لضمان التسليم الآمن أثناء النقل لمسافات طويلة.
طرق الشحن المتوفرة تشمل:
- الشحن البحري: مناسب للطلبات الدولية كبيرة الحجم والمعدات الصناعية الثقيلة.
- النقل البري: متاح التوصيل المحلي والنقل من المصنع إلى الموقع.
- النقل بالسكك الحديدية: مناسب لشحن المعدات الصناعية عبر الحدود.
- الشحن الجوي: متاح للطلبات الصغيرة الحجم أو طلبات الاستبدال العاجلة.
قبل الشحن، يتم فحص كل خزانة مقاومة مموجة وتعبئتها بشكل آمن وإعدادها وفقًا لمتطلبات النقل الدولي.
تركز Dufew Electric على المقاومات الصناعية وأنظمة الكبح والمفاعلات والمحولات وحلول التحكم في الطاقة.
يمكن تخصيص قيم المقاومة وتقييمات الطاقة وهياكل الخزانات ومتطلبات التثبيت وفقًا لاحتياجات المشروع.
يضمن الاختيار الصارم للمواد ومراقبة التصنيع وإجراءات الاختبار التشغيل المستقر في البيئات الصناعية القاسية.
تدعم Dufew Electric عملاء OEM والموزعين والمستخدمين الصناعيين في جميع أنحاء العالم من خلال الخدمات الفنية الاحترافية ودعم التسليم.
تتبع شركة Dufew Electric إجراءات صارمة لمراقبة الجودة طوال عملية التصنيع، بما في ذلك فحص المواد والاختبار الكهربائي وفحص المنتج النهائي.
يتم دعم منتجاتنا من الخزانات المقاومة المموجة من خلال:
- شهادة نظام إدارة الجودة ISO 9001
- شهادة CE
- تقارير اختبار المنتج
- سجلات اختبار الأداء الكهربائي
تضمن الشهادات ووثائق الجودة هذه الأداء الموثوق به والسلامة والامتثال للتطبيقات الصناعية العالمية.
يستخدم هذا المنتج بشكل رئيسي لتبديد الطاقة العالية الطاقة في أنظمة الكبح الصناعية، وتطبيقات العاكس، ومعدات محرك السيارات. إنه يمتص الطاقة المتجددة المتولدة أثناء تباطؤ المحرك للمساعدة في حماية أنظمة الطاقة الإلكترونية من مشكلات الجهد الزائد.
توفر Dufew Electric حلولاً مخصصة بمعدلات طاقة تتراوح من 20 كيلو وات إلى 500 كيلو وات وفقًا لمتطلبات التطبيقات الصناعية المختلفة، بما في ذلك تردد الكبح، واحتياجات امتصاص الطاقة، وظروف التشغيل.
نعم. يمكن لشركة Dufew Electric تخصيص قيم المقاومة، وسعة الطاقة، وأبعاد الخزانة، وطرق التبريد، وهياكل التثبيت بناءً على متطلبات فنية محددة.
يتم تطبيقه على نطاق واسع في الرافعات والمصاعد ومعدات التعدين ومصانع الدرفلة وآلات الموانئ والناقلات وغيرها من الأنظمة الصناعية الثقيلة التي تتطلب امتصاصًا موثوقًا للطاقة.
تطبق Dufew Electric تصميم مقاوم منخفض الحث، ووصلات قضبان التوصيل النحاسية، وأنظمة حماية درجة الحرارة، وإجراءات فحص الجودة الصارمة للحفاظ على أداء مستقر أثناء التشغيل على المدى الطويل.
نعم. توفر Dufew Electric حلولًا مخصصة لإلكترونيات الطاقة لعملاء OEM والموزعين والمستخدمين الصناعيين في جميع أنحاء العالم، بما في ذلك الدعم الفني واتصالات المشروع.
يمكن تكوين تصميم التبريد بالتهوية الطبيعية أو تبريد الهواء القسري باستخدام المراوح الصناعية وفقًا لتوليد الحرارة ودورة التشغيل وبيئة التثبيت.
