نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

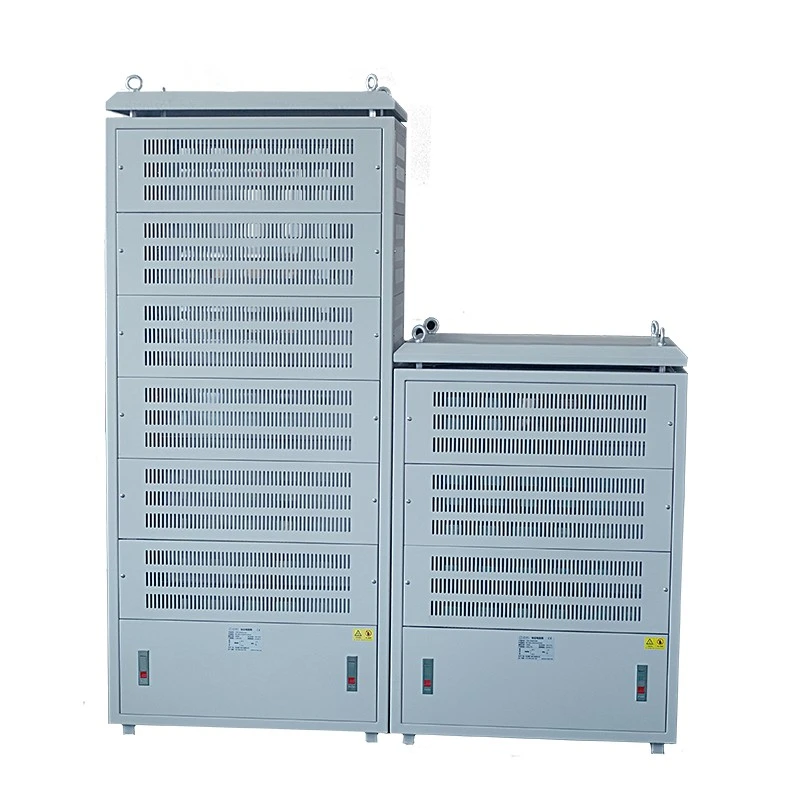

تم تصميم خزانة Dufew للمقاومات الأنبوبية الكهربائية لحل هذه التحديات عن طريق استخدام عناصر المقاوم الأنبوبي المصنوعة من الفولاذ المقاوم للصدأ كمكونات التسخين الأساسية.
يتم لف سلك المقاومة بدقة داخل الأنبوب الفولاذي المقاوم للصدأ ويتم ملؤه بمادة عازلة من أكسيد المغنسيوم عالي الكثافة، مما يشكل هيكل تسخين محكم الغلق مع:
- حماية أفضل للبيئة
- تحسين القوة الميكانيكية
- أداء مقاومة مستقر
- توزيع موحد للحرارة
يتم تجميع عناصر المقاومة الأنبوبية المتعددة في طبقات مقاومة من خلال هياكل موصلة من الفولاذ المقاوم للصدأ، بينما تربط قضبان التوصيل النحاسية كل طبقة لتكوين نظام مقاوم كامل عالي الطاقة.
مجلس الوزراء يدعم:
| المعلمة | مواصفة |
|---|---|
| نطاق الطاقة | 20KW-500KW |
| جهد العمل | ≥3000 فولت |
| نطاق المقاومة | 0.01Ω-1KΩ |
| دقة المقاومة | ±3% / ±5% / ±10% |
توفر Dufew Electric تكوينات مخصصة وفقًا لما يلي:
- متطلبات الطاقة
- قيمة المقاومة
- مستوى الجهد
- بيئة التثبيت
- متطلبات التبريد
- أبعاد الخزانة
قد تتأثر عناصر المقاومة المفتوحة التقليدية بالرطوبة والغبار والبيئات المسببة للتآكل أثناء التشغيل على المدى الطويل.
تستخدم عناصر المقاومة الأنبوبية Dufew هيكل أنبوبي من الفولاذ المقاوم للصدأ محكم الغلق لحماية أسلاك المقاومة الداخلية من التعرض للبيئة.
توفر الحشوة العازلة بأكسيد المغنيسيوم ما يلي:
- العزل الكهربائي
- التوصيل الحراري الفعال
- نقل الحرارة مستقرة
- انخفاض تأثير الرطوبة
بالمقارنة مع هياكل المقاومة المكشوفة، توفر المقاومات الأنبوبية موثوقية محسنة لما يلي:
- معدات خارجية
- التطبيقات الساحلية
- الأنظمة الصناعية الثقيلة
- بيئات عالية الغبار
| عنصر المقارنة | مجلس الوزراء المقاوم أنبوبي | هيكل المقاوم التقليدي |
|---|---|---|
| حماية البيئة | أنبوب من الفولاذ المقاوم للصدأ محكم الغلق يحمي المكونات الداخلية | أكثر حساسية للرطوبة والغبار والتلوث |
| القوة الميكانيكية | هيكل أنبوب معدني عالي القوة مع مقاومة للاهتزاز | حماية أقل ضد التأثير الميكانيكي |
| نقل الحرارة | التوصيل الحراري الموحد من خلال الهيكل الأنبوبي | ارتفاع خطر التدفئة غير المتكافئة |
| استقرار الخدمة | مناسبة للتشغيل الصناعي المستمر | يتأثر الأداء أكثر بالبيئة |
| التطبيقات النموذجية | الموانئ والتعدين ومصانع الكيماويات والمعدات الثقيلة | التطبيقات الداخلية العامة |
بالنسبة للتطبيقات التي تتطلب تشغيلًا مستقرًا في ظل ظروف قاسية، توفر تقنية المقاومة الأنبوبية حلاً أكثر موثوقية.
| متطلبات | التكوين الموصى به |
|---|---|
| تركيب خارجي | مقاوم أنبوبي مختوم مع تصميم حماية معزز |
| بيئة ذات رطوبة عالية | عنصر أنبوبي من الفولاذ المقاوم للصدأ مع هيكل مقاوم للرطوبة |
| معدات الاهتزاز الثقيلة | هيكل الخزانة المقوى والحماية الميكانيكية |
| عملية مستمرة | تحسين تدفق الهواء وتصميم الإدارة الحرارية |
| متطلبات المقاومة المخصصة | مجموعات مقاومة أنبوبية متعددة |
غالبًا ما تعمل المعدات الصناعية الثقيلة، بما في ذلك الرافعات وأنظمة التعدين وأنظمة الدفع الكبيرة، تحت اهتزاز مستمر وضغط ميكانيكي. تم تصميم عناصر المقاومة الأنبوبية Dufew ببنية أنابيب من الفولاذ المقاوم للصدأ، وهياكل محكمة الغلق متكاملة، وحماية ميكانيكية قوية لتحسين المتانة في البيئات الصعبة.
يساعد هذا الهيكل القوي على تقليل حالات الفشل الناجمة عن اهتزاز المعدات، والتأثير الميكانيكي، وضغط النقل، مما يجعله مناسبًا للتطبيقات التي تتطلب عمر خدمة طويل وموثوقية تشغيلية.
يمكن أن يؤدي التوزيع غير المتساوي لدرجة الحرارة إلى تسريع شيخوخة المقاومة ويؤثر على استقرار المقاومة أثناء التشغيل على المدى الطويل. يعمل تصميم المقاوم الأنبوبي على تحسين الأداء الحراري من خلال الأنابيب المعدنية عالية التوصيل الحراري، ومواد نقل الحرارة من أكسيد المغنيسيوم، وترتيبات تدفق الهواء المحسنة.
داخل الخزانة، تم تصميم كل طبقة مقاومة بمساحة مستقلة لتدفق الهواء لتقليل تراكم الحرارة وتحقيق توزيع أكثر اتساقًا لدرجة الحرارة، مما يساعد في الحفاظ على قيم مقاومة مستقرة أثناء التشغيل المستمر.
تعتمد خزانة Dufew Tubular Resistor تصميم مجموعة المقاوم ذات الطبقات لتحسين كفاءة الصيانة وموثوقية النظام.
تتضمن كل طبقة مقاومة وصلات موصلة مستقلة، ومسارات مخصصة لتدفق الهواء، ومراقبة درجة الحرارة لدعم عزل الأخطاء بشكل أسهل والصيانة المبسطة.
عندما يتطلب أحد أقسام المقاوم الفحص، يمكن إجراء الصيانة على الوحدة المتأثرة دون إزالة الخزانة بأكملها، مما يساعد على تقليل وقت توقف المعدات.
يوفر هيكل الأنبوب المعدني المغلق بالكامل الحماية ضد الرطوبة والغبار والتلوث الزيتي، مما يجعله مناسبًا للبيئات الصناعية الصعبة.
يؤدي استخدام حشوة عازلة من أكسيد المغنيسيوم عالي الكثافة إلى تحسين التوصيل الحراري، وتقليل مخاطر ارتفاع درجة الحرارة، ودعم أداء المقاوم المستقر أثناء التشغيل المستمر.
بفضل هيكل الأنبوب الفولاذي المقاوم للصدأ ومقاومة الاهتزاز المحسنة، فإن هيكل المقاوم مناسب للمعدات الصناعية الثقيلة وظروف التشغيل القاسية.
يمكن تكوين مجموعات متعددة من المقاومات الأنبوبية وفقًا لمتطلبات التطبيق، مما يدعم سعة الطاقة حتى 500 كيلو وات وقيم المقاومة المخصصة.
الخزانة متوفرة بدرجات حماية IP20/IP23 القياسية، في حين يمكن توفير مستويات حماية أعلى وفقًا لمتطلبات المشروع المحددة.
تم تصميم خزانة Dufew للمقاومات الأنبوبية الكهربائية للأنظمة الصناعية التي تتطلب أداء مقاوم موثوقًا به في ظل ظروف التشغيل الصعبة.
| طلب | المعدات النموذجية | التحديات البيئية | فوائد المقاوم الأنبوبي |
|---|---|---|---|
| معدات الموانئ والبحرية | رافعات الموانئ، أنظمة الرفع، المعدات الساحلية | رذاذ الملح، الرطوبة، الاهتزاز | مقاومة التآكل والمتانة الميكانيكية |
| معدات التعدين | أنظمة الرفع، ومحركات الخدمة الشاقة | الغبار والاهتزاز والتشغيل المستمر | هيكل مختوم وأداء مستقر |
| الصناعة الكيميائية | خطوط الإنتاج، أنظمة الدفع الصناعية | الرطوبة والتلوث | حماية بيئية أفضل |
| اختبار تخزين الطاقة | محطات الاختبار الخارجية، وأنظمة الطاقة | التغيرات في درجات الحرارة والتشغيل لفترة طويلة | أداء حراري مستقر |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مجلس الوزراء المقاوم أنبوبي |
| عنصر التسخين | الفولاذ المقاوم للصدأ أنبوبي المقاوم |
| نطاق الطاقة | 20KW-500KW |
| جهد العمل | ≥3000 فولت |
| نطاق المقاومة | 0.01Ω-1KΩ |
| دقة المقاومة | ±3% / ±5% / ±10% |
| درجة الحماية | IP20/IP23 |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| درجة مثبطات اللهب | UL94V-2 |
| المعيار المرجعي | GB-5792 |
مثال: CRC 100KW 2.7R J
| شفرة | وصف |
|---|---|
| اتفاقية حقوق الطفل | مجلس الوزراء المقاوم أنبوبي |
| 100 كيلو واط | القوة المقدرة |
| 2.7 ر | المقاومة المقدرة |
| J | دقة المقاومة (K=±10%، J=±5%، H=±3%) |
تقوم Dufew Electric بإجراء التحقق الكهربائي والميكانيكي لضمان أداء موثوق للمنتج قبل التسليم.
| عنصر الاختبار | حالة الاختبار | أداء |
|---|---|---|
| قوة عازلة | 2500 فولت تيار متردد/50 هرتز/60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | 10 مرات تصنيف الطاقة 5S | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | عملية الدورة | > 9000 ساعة |
| اختبار الحرارة الرطبة | 40 درجة مئوية ± 2 / 90%-95% رطوبة نسبية / 100 ساعة | △R ± ± (1٪ R + 0.05Ω) |
| دورة درجة الحرارة | -55 درجة مئوية، 55 درجة مئوية، 155 درجة مئوية | △R ± ± (2٪ R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية/2 ساعة | لا يوجد ضرر واضح |
| عنصر الاختبار | حالة | أداء |
|---|---|---|
| القوة الطرفية | 45N/30S | لا رخاوة |
| مقاومة الاهتزاز | 5-200 هرتز، 1 جرام، 98 م/ث² | لا ضرر هيكلي |
قبل اختيار خزانة المقاوم الأنبوبي، يجب على العملاء مراعاة بيئة التشغيل والمتطلبات الكهربائية وظروف التثبيت لضمان تطابق تكوين المقاوم مع التطبيق الفعلي.
يجب أن يأخذ الاختيار في الاعتبار موقع التثبيت، وظروف الرطوبة، والتعرض للغبار أو المواد المسببة للتآكل، ومتطلبات الاهتزاز لضمان التشغيل الموثوق به في ظل الظروف الصناعية المختلفة.
المعلمات الكهربائية الرئيسية، بما في ذلك الطاقة المقدرة، جهد التشغيل، قيمة المقاومة، ودورة العمل، مطلوبة لتحديد تكوين المقاوم المناسب.
يجب مراعاة أبعاد الخزانة، وطريقة التبريد، واتجاه توصيل الكابل، ومساحة الصيانة لتحقيق التثبيت المناسب والتشغيل المريح.
تقوم Dufew Electric بتقييم هذه المعلمات وتوصي بتكوينات مقاومة أنبوبية مناسبة بناءً على ظروف التطبيق الفعلية.
Dufew Electric هي شركة متخصصة في تصنيع مكونات إلكترونيات الطاقة في الصين، تدمج تصنيع المقاومات، تجميع الخزانات، الاختبارات الكهربائية، والدعم الهندسي المخصص لتوفير حلول مقاومات صناعية موثوقة.
تشتمل عملية التصنيع على لف سلك مقاوم دقيق، وحشو أكسيد المغنيسيوم، وختم الأنابيب الفولاذية المقاومة للصدأ، واختبار الأداء الكهربائي، وتكامل الخزانة لضمان أداء مستقر للمنتج.
تضمن تقنية اللف الدقيقة قيم مقاومة دقيقة وأداء كهربائي ثابت.
توفر حشوة أكسيد المغنيسيوم عالي الجودة العزل الكهربائي والتوصيل الحراري الفعال للتشغيل المستقر.
يعمل هيكل الأنبوب الفولاذي المقاوم للصدأ المختوم على تحسين القوة الميكانيكية والحماية ضد البيئات الصناعية القاسية.
تتحقق إجراءات الاختبار من دقة المقاومة وأداء العزل وموثوقية التشغيل قبل التجميع النهائي.
يتضمن تكامل الخزانة تركيب طبقة المقاوم، وتجميع التوصيل الموصل، وتركيب الحماية من درجة الحرارة، والتجميع الهيكلي الكامل.
قبل الشحن، يتم فحص كل خزانة للتأكد من دقة قيمة المقاومة، وموثوقية التوصيل الكهربائي، وجودة التجميع الميكانيكي، والامتثال لمواصفات المنتج.
تتبع Dufew Electric إجراءات مراقبة الجودة المنظمة لضمان أداء موثوق للمنتج ومعايير تصنيع متسقة.
تتضمن وثائق الجودة شهادة نظام إدارة الجودة ISO9001، وشهادة CE، وتقارير اختبار المنتج، وسجلات فحص المصنع.
يمكن توفير المستندات الفنية وتقارير الجودة وفقًا لمتطلبات المشروع المحددة.
تقوم شركة Dufew Electric بإعداد خزانات المقاومة الأنبوبية وفقًا لمتطلبات النقل الصناعي لضمان التسليم الآمن والتركيب السلس.
تشمل التعبئة والتغليف التغليف القياسي للتصدير، وحماية الرطوبة، والتعزيز الداخلي، وملصقات تعريف المنتج.
قبل الشحن، يؤكد المهندسون التفاصيل المهمة مثل أبعاد الخزانة والوزن ونقاط الرفع ومتطلبات التثبيت لدعم التثبيت الفعال بعد التسليم.
تستخدم المقاومات الأنبوبية هيكلًا محكمًا من الفولاذ المقاوم للصدأ مع حماية أفضل ضد الرطوبة والغبار والتآكل والاهتزاز، مما يجعلها مناسبة للبيئات الصناعية الصعبة.
نعم. يمكن تخصيص تكوين الحماية وهيكل الخزانة وتصميم التبريد وفقًا لظروف التثبيت المختلفة والمتطلبات البيئية.
نعم. تدعم Dufew Electric تخصيص الطاقة والمقاومة والجهد وأبعاد الخزانة وهياكل التثبيت وفقًا لمتطلبات التطبيق المحددة.
يتم استخدامه بشكل شائع في الموانئ ومعدات التعدين وأنظمة الإنتاج الكيميائي والآلات الثقيلة ومرافق اختبار تخزين الطاقة والتطبيقات الصناعية الأخرى.
يحمي الأنبوب الفولاذي المقاوم للصدأ المحكم المكونات الداخلية مع توفير نقل حراري مستقر وحماية ميكانيكية قوية وأداء موثوق به في ظل ظروف التشغيل القاسية.
نعم. يدعم التصميم التشغيل الصناعي المستمر من خلال الإدارة الحرارية المحسنة، وتصميم تدفق الهواء، وحماية المكونات الموثوقة.
يجب على العملاء تقديم تفاصيل التطبيق الرئيسية، بما في ذلك تصنيف الطاقة، والجهد، وقيمة المقاومة، وبيئة التشغيل، ودورة العمل، ومتطلبات التثبيت.
نعم. يمكن توفير المواصفات وسجلات الاختبار ووثائق الجودة وفقًا لمتطلبات المشروع المحددة.
خزانة المقاومة الأنبوبية عبارة عن حل مقاوم مخصص مصمم للتطبيقات ذات المتطلبات الكهربائية والبيئية المختلفة.
توفر Dufew Electric حلولاً تعتمد على تصنيف الطاقة ومتطلبات الجهد وتكوين المقاومة وبيئة التشغيل وظروف التثبيت.
أرسل متطلبات مشروعك وسيوصي مهندسو Dufew Electric بتكوين المقاوم المناسب وتصميم الخزانة.
