نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

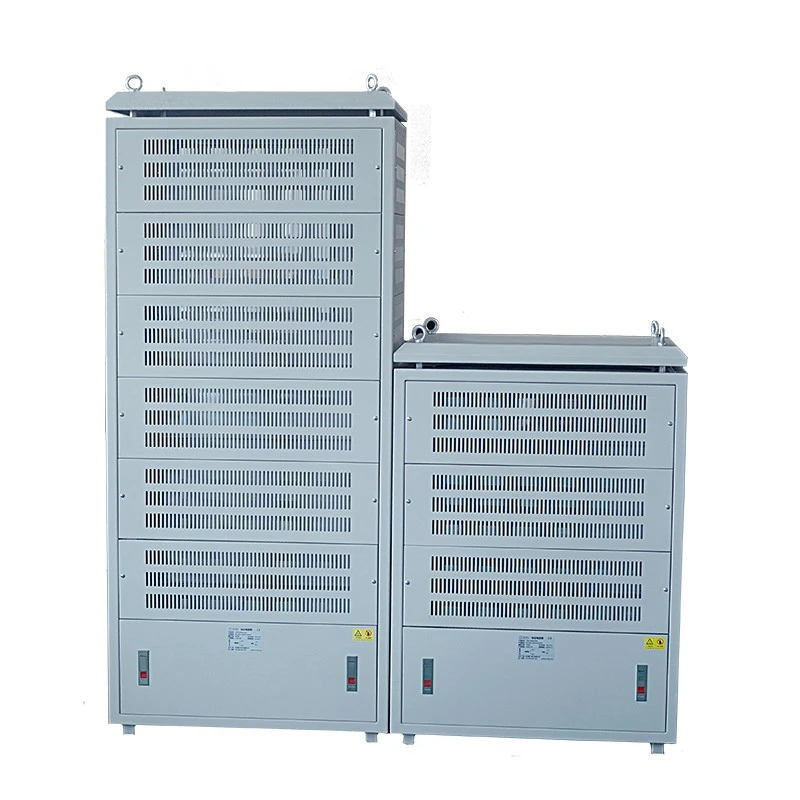

تعتبر خزانة مقاومة الكبح العاكسة مكونًا مهمًا يستخدم في تطبيقات الكبح التجديدي لمحرك التردد المتغير (VFD).
عندما يتباطأ المحرك الذي يتم التحكم فيه بواسطة محول التردد بسرعة، قد يدخل المحرك في عملية التجديد ويعيد الطاقة الكهربائية إلى ناقل التيار المستمر العاكس. هذه الطاقة المتجددة تزيد من جهد ناقل التيار المستمر.
إذا لم يكن من الممكن إطلاق الطاقة الزائدة بشكل فعال، فقد يواجه نظام العاكس ما يلي:
- أجهزة إنذار الجهد الزائد للحافلات DC
- إغلاق غير متوقع للعاكس
- فشل الكبح
- انخفاض كفاءة المعدات
- احتمالية حدوث ضرر لوحدات الطاقة
تعمل خزانة مقاومة الكبح ذات العاكس الكهربائي Dufew مع وحدة الكبح لاستهلاك الطاقة المتجددة بأمان والحفاظ على تشغيل العاكس المستقر.
أثناء عملية الكبح:
1. يولد المحرك طاقة متجددة أثناء التباطؤ.
2. تكتشف وحدة الكبح زيادة جهد الناقل DC.
3. يتم توصيل خزانة مقاومة الكبح بدائرة الكبح.
4. يقوم المقاوم بتحويل الطاقة الكهربائية إلى طاقة حرارية.
5. هيكل تبريد الخزانة يزيل الحرارة المتولدة.
تساعد عملية تبديد الطاقة التي يتم التحكم فيها في الحفاظ على التشغيل المستقر أثناء دورات التسارع والتباطؤ والكبح الطارئة المتكررة.
على عكس خزانات المقاومة للأغراض العامة، تتطلب خزانة مقاومة الكبح العاكسة مطابقة دقيقة مع نظام القيادة الكامل.
قد يؤدي اختيار المقاوم بشكل غير صحيح إلى:
- عدم كفاية عزم الكبح
- ارتفاع درجة حرارة المقاوم
- تقصير مدة الخدمة
- تشغيل العاكس غير مستقر
- انخفاض كفاءة الكبح
تقوم Dufew Electric بتقييم ظروف العمل الفعلية قبل تصميم خزانة مقاومة الكبح.
تتضمن معلمات الاختيار الرئيسية ما يلي:
| عامل الاختيار | التأثير على التصميم |
|---|---|
| الجهد العاكس | يحدد متطلبات العزل وتكوين المقاوم |
| قوة المحرك | تحديد قدرة امتصاص الطاقة |
| تردد الكبح | يؤثر على التصميم الحراري وقدرة المقاوم |
| تحميل الجمود | يحدد مستوى الطاقة المتجددة |
| وقت الكبح | يؤثر على قدرة التحميل الزائد |
| دورة العمل | يحدد التشغيل المستمر أو المتقطع |
| بيئة التثبيت | يؤثر على هيكل الخزانة وطريقة التبريد |
من خلال الاختيار القائم على الهندسة، توفر Dufew Electric حلول مقاومة الكبح المطابقة لمتطلبات التطبيق الفعلية.
في المعدات الصناعية الثقيلة، تعمل المحركات بشكل متكرر تحت ظروف الحمل المتغيرة.
خلال:
- التباطؤ السريع
- التوقف في حالات الطوارئ
- خفض الأحمال الثقيلة
- دورات البدء والتوقف المتكررة
يمكن للمحرك توليد طاقة تجديدية كبيرة.
بدون جهاز فعال لامتصاص الطاقة، تتراكم هذه الطاقة في ناقل DC العاكس وتتسبب في ارتفاع الجهد.
توفر خزانة مقاومة الكبح ذات العاكس الكهربائي Dufew مسار تفريغ يمكن التحكم فيه عن طريق تحويل الطاقة الكهربائية المتجددة إلى حرارة.
تشمل الفوائد ما يلي:
- تقليل تقلبات جهد ناقل التيار المستمر
- تحسين حماية العاكس
- أداء كبح أكثر استقرارًا
- تقليل مخاطر الاغلاق غير المتوقع
تستخدم Dufew Electric مجموعات مقاومة مموجة معيارية مصممة خصيصًا لتطبيقات الكبح الديناميكي، مما يوفر أداءً موثوقًا لامتصاص الطاقة في ظل ظروف الكبح المتكررة.
تتميز عناصر المقاومة المموجة بسطح كبير لتبديد الحرارة، وكثافة طاقة عالية، وأداء مقاومة مستقر، وملاءمة لدورات الكبح المتكررة.
تدمج الخزانة وحدات مقاومة متعددة من خلال هياكل موصلة موثوقة وقضبان توصيل نحاسية. تم تصميم كل طبقة مقاومة بوصلات كهربائية مستقلة، ومساحة مخصصة لتبديد الحرارة، وهياكل موصلة معززة، وحماية لمراقبة درجة الحرارة.
يوفر التصميم المعياري العديد من المزايا:
تقوم وحدات المقاومة المتعددة بتوزيع طاقة الكبح بالتساوي، مما يقلل الضغط الحراري على المكونات الفردية ويحافظ على أداء كبح مستقر أثناء التشغيل المستمر.
يمكن تخصيص سعة المقاوم وفقًا لقوة المحرك، وتردد الكبح، وخصائص الحمل، ومتطلبات دورة التشغيل.
إذا كانت إحدى وحدات المقاوم تتطلب الفحص أو الاستبدال، فيمكن للفنيين خدمة القسم المتأثر دون استبدال الخزانة بأكملها، مما يقلل من وقت الصيانة والتكلفة.
تعد إدارة الحرارة أحد أهم العوامل في تصميم مقاوم الكبح. أثناء دورات الكبح المتكررة، قد يؤدي الارتفاع المفرط في درجة الحرارة إلى تغير قيمة المقاومة، وانخفاض كفاءة الكبح، وتقادم المكونات، وتقصير عمر الخدمة.
تقوم شركة Dufew Electric بتصميم حلول الإدارة الحرارية وفقًا لظروف التشغيل الفعلية. يمكن أن تشتمل الخزانة على قنوات تدفق هواء محسنة، ومساحة تهوية مستقلة، وهياكل تبريد جانبية للعادم، ومراوح تبريد قسرية، وأجهزة حماية درجة الحرارة.
بالنسبة للغرف العاكسة والتركيبات الكهربائية المدمجة، يساعد تبريد العادم الجانبي على تقليل دوران الهواء الساخن حول معدات العاكس، وتحسين الإدارة الحرارية للغرفة الكهربائية، ومنع تراكم الحرارة بالقرب من خزائن التحكم.
يمكن تخصيص حلول التبريد وفقًا لتردد الكبح، ومساحة التثبيت، ومتطلبات التشغيل المستمر، والظروف البيئية.
المواقع الصناعية المختلفة لها قيود تركيب مختلفة. تدعم Dufew Electric هياكل الخزانات المخصصة وفقًا لمتطلبات العملاء وشروط التطبيق.
تركيب الأرضيات مناسب للغرف الكهربائية ومناطق التحكم الصناعية وغرف المعدات وغرف أنظمة القيادة.
وتشمل مزاياها سهولة الوصول إلى الصيانة، وهيكل التثبيت المستقر، والملاءمة لأنظمة الطاقة الكبيرة.
التثبيت المثبت على الجانب مناسب للتطبيقات ذات مساحة التثبيت المحدودة، وأنظمة المعدات المتكاملة، والتخطيطات الكهربائية المدمجة.
تتضمن خيارات التخصيص أبعاد الخزانة واتجاه دخول الكابل وهيكل التثبيت وتكوين التبريد.
تم تصميم خزانات مقاومة فرامل Dufew خصيصًا لأنظمة فرامل محول التردد، وامتصاص الطاقة المتجددة، والتحكم في تباطؤ المحرك، وتطبيقات الفرملة الديناميكية.
يدعم النظام نطاقات الطاقة من 20KW إلى 500KW وجهد التشغيل حتى ≥3000V، مما يجعله مناسبًا لتطبيقات العاكس ذات الطاقة المتوسطة والعالية.
تعتمد الخزانة قضبان توصيل نحاسية معززة، وهياكل موصلة من الفولاذ المقاوم للصدأ، وتصميمات أسلاك داخلية محسنة لتحسين قدرة الحمل الحالية، وتقليل فقد الاتصال، والحفاظ على تشغيل مستقر عالي الحمل.
يمكن للخزانة دمج مفاتيح الحماية من درجة الحرارة، ومراوح التبريد، وأطراف الحماية، وهياكل العلبة المخصصة لتحسين السلامة والموثوقية أثناء التشغيل على المدى الطويل.
تُستخدم خزانة مقاومة الكبح ذات العاكس الكهربائي Dufew على نطاق واسع في الأنظمة الصناعية التي تتطلب تحكمًا موثوقًا في الطاقة المتجددة.
| طلب | معدات | المتطلبات الرئيسية |
|---|---|---|
| معدات الميناء | الرافعات، أنظمة الرفع | الكبح المتكرر وامتصاص الطاقة الثقيلة |
| أنظمة التعدين | رافعات الألغام، معدات الرفع | التحكم في الحمل بالقصور الذاتي العالي والتشغيل المستمر |
| أنظمة المصاعد | المصاعد الصناعية، منصات الرفع | دورات التسارع والكبح المتكررة |
| صناعة الصلب | مصانع الدرفلة، محركات ثقيلة | الكبح المتجدد عالي التردد |
| الآلات الصناعية | أنظمة المحركات الكبيرة | عملية العاكس مستقرة |
| أنظمة الاختبار | منصات اختبار المحركات | امتصاص حمل المقاومة المتحكم فيه |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | خزانة مقاومة الكبح العاكسة |
| طلب | نظام الكبح المتجدد VFD |
| عنصر المقاوم | المقاوم المموج |
| نطاق الطاقة | 20KW-500KW |
| جهد العمل | ≥3000 فولت |
| نطاق المقاومة | 0.01Ω-1KΩ |
| دقة المقاومة | ±3% / ±5% / ±10% |
| درجة الحماية | IP20/IP23 |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| درجة مثبطات اللهب | UL94V-2 |
| المعيار المرجعي | GB-5792 |
مثال: CRC 100KW 2.7R J
| شفرة | وصف |
|---|---|
| اتفاقية حقوق الطفل | خزانة مقاومة الكبح |
| 100 كيلو واط | القوة المقدرة |
| 2.7 ر | المقاومة المقدرة |
| J | دقة المقاومة (K=±10%، J=±5%، H=±3%) |
قبل الشحن، تقوم شركة Dufew Electric بإجراء اختبارات كهربائية وميكانيكية للتحقق من موثوقية المنتج.
| عنصر الاختبار | حالة الاختبار | أداء |
|---|---|---|
| قوة عازلة | 2500 فولت تيار متردد/50 هرتز/60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | 10 مرات تصنيف الطاقة 5S | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | عملية دورية | > 9000 ساعة |
| اختبار الحرارة الرطبة | 40 درجة مئوية ± 2 /90%-95% رطوبة نسبية/100 ساعة | △R ± ± (1٪ R + 0.05Ω) |
| دورة درجة الحرارة | -55 درجة مئوية، 55 درجة مئوية، 155 درجة مئوية | △R ± ± (2٪ R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية/2 ساعة | لا يوجد ضرر واضح |
كل تطبيق لفرملة VFD له ظروف تشغيل ومتطلبات أداء مختلفة. توفر Dufew Electric تقييمًا هندسيًا وحلولًا مخصصة بناءً على معلمات النظام المحددة وظروف التثبيت وبيئات التشغيل.
تم تصميم تكوين مقاومة الكبح وفقًا لمعلمات نظام القيادة الرئيسية، بما في ذلك جهد العاكس، وقوة المحرك، وتردد الكبح، ووقت الكبح، ودورة العمل.
يتم مراعاة متطلبات التثبيت بعناية لضمان التصميم المناسب للخزانة والتشغيل الموثوق، بما في ذلك أبعاد الخزانة ومتطلبات التبريد والبيئة الداخلية والخارجية ومتطلبات توصيل الكابلات.
تتطلب ظروف التشغيل المختلفة حلول كبح مختلفة، مثل الكبح المستمر، والتوقف في حالات الطوارئ، وتطبيقات التسارع أو التباطؤ المتكررة.
بناءً على هذه المعلمات، تصمم Dufew Electric تكوينات مناسبة لمقاومة الكبح وهياكل الخزانة لتلبية متطلبات التطبيقات المختلفة.
تدمج Dufew Electric تصنيع عناصر المقاوم، وتجميع الخزانات، والتصميم الحراري، والاختبارات الكهربائية، والدعم الهندسي لتوفير حلول كاملة لمقاومات الكبح.
تساعد قدرة التصنيع المتكاملة هذه على ضمان جودة المنتج المتسقة بدءًا من إنتاج المكونات وحتى التسليم النهائي.
تتضمن عملية تجميع المقاوم إنتاج عنصر المقاوم المموج، والتحقق من المقاومة، وتجميع التوصيل الكهربائي لضمان الأداء المستقر.
يتضمن تكامل الخزانة تركيب طبقة المقاوم، وتجميع قضبان التوصيل النحاسية، وتركيب مكونات الحماية، وتكامل نظام التبريد من أجل التشغيل الموثوق.
يتم فحص كل خزانة مقاومة للكبح للتأكد من دقة المقاومة وأداء العزل وموثوقية التوصيل الكهربائي وجودة التجميع الميكانيكي قبل التسليم.
تتبع Dufew Electric إجراءات إدارة الجودة المنظمة لضمان الأداء المتسق للمنتج والتشغيل الموثوق.
تتضمن وثائق الجودة ما يلي:
- شهادة نظام إدارة الجودة ISO9001
- شهادة CE
- تقارير اختبار المنتج
- سجلات تفتيش المصنع
يمكن توفير المستندات الفنية وتقارير الفحص وفقًا لمتطلبات المشروع المحددة.
توفر شركة Dufew Electric إعدادًا احترافيًا للنقل للمعدات الكهربائية الصناعية، مما يضمن حماية كل خزانة مقاومة للكبح بشكل صحيح أثناء الشحن وجاهزة للتركيب بعد التسليم.
تشتمل عملية التغليف على عبوات خشبية متوافقة مع معايير التصدير، وحماية من الرطوبة، وهياكل التثبيت الداخلية، وملصقات تعريف المنتج لتحسين سلامة النقل.
قبل الشحن، يقوم المهندسون بتأكيد التفاصيل المهمة مثل أبعاد الخزانة، ووزن المنتج، ومتطلبات الرفع، ومعلومات التثبيت للمساعدة في ضمان التثبيت والتشغيل السلس في موقع العميل.
أثناء تباطؤ المحرك، تعمل الطاقة المتجددة على زيادة جهد الناقل DC العاكس. تمتص خزانة مقاومة الكبح هذه الطاقة الزائدة وتحولها إلى حرارة، مما يساعد على منع أخطاء الجهد الزائد للعاكس والحفاظ على تشغيل النظام بشكل مستقر.
يعتمد الاختيار على عوامل متعددة، بما في ذلك جهد العاكس، وقوة المحرك، وتردد الكبح، وقصور الحمل، ووقت الكبح، وقيمة المقاومة، ودورة العمل. تحدد هذه المعلمات تكوين المقاوم المناسب والتصميم الحراري.
نعم. تقوم Dufew Electric بتصميم خزانات مقاومة الكبح وفقًا للمعايير الكهربائية ومتطلبات التطبيق بدلاً من العلامات التجارية المحددة للعاكسات، مما يسمح بالتوافق مع أنظمة VFD المختلفة.
نعم. تم تطوير هيكل المقاوم المموج المعياري والتصميم الأمثل للإدارة الحرارية من أجل دورات التسارع والكبح المتكررة، مما يجعلها مناسبة للتطبيقات الصناعية الصعبة.
نعم. توفر Dufew Electric حلولاً مخصصة وفقًا لمتطلبات النظام المختلفة، بما في ذلك تصنيف الطاقة وقيمة المقاومة ومستوى الجهد وأبعاد الخزانة وتصميم التبريد وهيكل التثبيت.
لتوفير حل مناسب، يجب على العملاء تقديم تفاصيل التطبيق مثل جهد العاكس، وقوة المحرك، وتردد الكبح، ودورة العمل، وبيئة التثبيت، وقيمة المقاومة المطلوبة.
نعم. توفر Dufew Electric التقييم الهندسي والوثائق الفنية وتقارير الاختبار وحلول مقاومة الكبح المخصصة لدعم المشاريع الصناعية المختلفة.
تتطلب أنظمة VFD المختلفة تكوينات مختلفة لمقاومة الكبح. توفر Dufew Electric حلولًا مخصصة لخزانة مقاومة الكبح العاكس استنادًا إلى معلمات العاكس وخصائص المحرك ومتطلبات الكبح وظروف التثبيت واحتياجات الإدارة الحرارية.
بفضل القدرة على تصنيع المقاومات الاحترافية، والدعم الهندسي، وإجراءات الاختبار الكاملة، تساعد Dufew Electric العملاء الصناعيين على تطوير أنظمة فرملة متجددة موثوقة ذات أداء مستقر.
اتصل بـ Dufew Electric مع العاكس الخاص بك ومتطلبات التطبيق للحصول على حل مناسب لخزانة مقاومة الكبح.
