نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

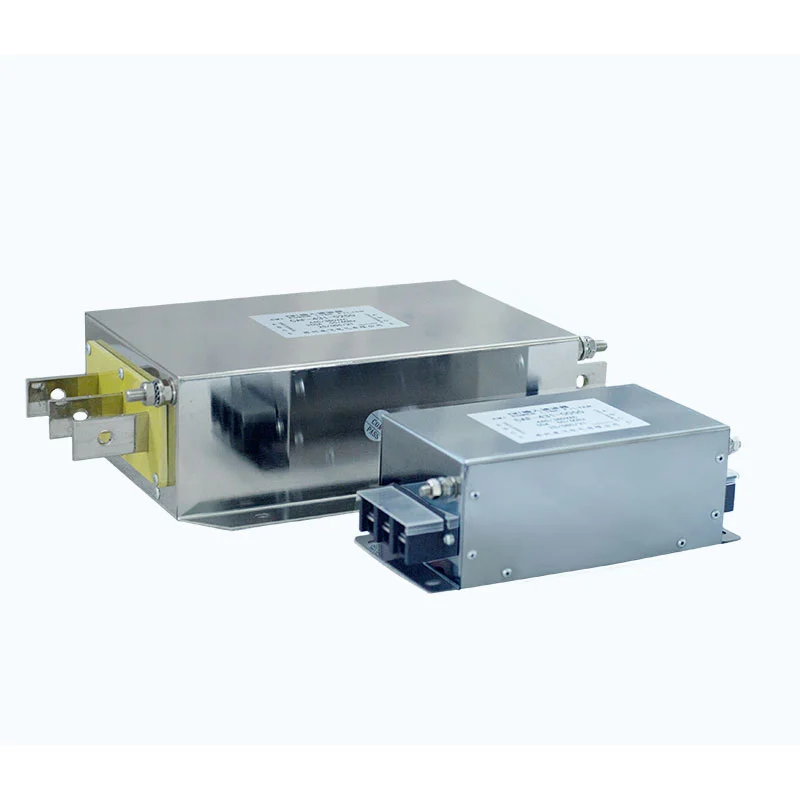

تم تصميم مرشح Dufew الكهربائي أحادي الطور لقمع التداخل الكهرومغناطيسي الناتج عن المعدات الإلكترونية للطاقة أثناء عملية التبديل عالية التردد.
يتم تثبيته بين مصدر طاقة التيار المتردد ومحطات إدخال المعدات (L/N)، ويستخدم الفلتر المحاثات والمكثفات ومكونات التخميد لتشكيل شبكة ترشيح LC محسنة. توفر الدائرة مقاومة عالية لإشارات التداخل عالية التردد غير المرغوب فيها مع السماح بنقل الطاقة العادي 50 هرتز/60 هرتز.
أثناء تشغيل أنظمة VFD أحادية الطور، ومحركات الأقراص المؤازرة، وتبديل مصادر الطاقة، قد تنتشر ضوضاء التبديل عالية التردد عبر كابلات الطاقة وتؤثر على المعدات الإلكترونية القريبة.
يقلل الفلتر بشكل فعال من:
- تداخل الوضع التفاضلي بين خطوط الكهرباء
- تداخل الوضع المشترك بين خطوط الكهرباء والأرض
- إجراء نقل الضوضاء الكهرومغناطيسية
- مخاطر عطل المعدات المتعلقة بالتوافق الكهرومغناطيسي (EMC).
من خلال تصميم الدوائر الأمثل ومطابقة المكونات، يوفر مرشح Dufew أحادي الطور أداء توهين مستقر، وتيار تسرب متحكم فيه، وتشغيل موثوق في البيئات الصناعية.
يدمج المرشح المحاثات والمكثفات ومكونات التخميد لإنشاء شبكة مقاومة انتقائية للتردد.
يوفر التصميم:
- توهين التداخل عالي التردد
- تحسين عزل الضوضاء
- نقل طاقة مستقر
- تعزيز أداء الامتثال EMC
عادةً ما يحدث التداخل الكهربائي الناتج عن تبديل الأجهزة من خلال مسارين للإرسال.
يحدث بين خطوط الكهرباء وينتج بشكل رئيسي عن تبديل الدوائر ومكونات تحويل الطاقة.
يحدث بين خطوط الكهرباء والأرض وقد يؤثر على أنظمة التحكم الحساسة وأجهزة الاتصالات والأدوات الدقيقة.
يعمل Dufew على تحسين دائرة الترشيح لمنع كلا وضعي التداخل وتحسين استقرار النظام بشكل عام.
يساعد الفلتر على تقليل انتقال التداخل بين المعدات الإلكترونية وشبكة إمداد الطاقة، ويدعم الانبعاثات المنخفضة التوصيل، وتحسين أداء EMC، وتقليل الإزعاج للمعدات القريبة، وتشغيل النظام بشكل أكثر استقرارًا.
تم تصميم الهيكل أحادي الطور للتركيبات الكهربائية المدمجة، مع مساحة تركيب صغيرة، وأسلاك L/N بسيطة، وتكامل خزانة مرن. كما يسهل تكوينه العملي عملية الاستبدال والصيانة الروتينية.
تطبق Dufew عمليات التصنيع الخاضعة للرقابة لدعم التشغيل المستقر في بيئات الأتمتة الصناعية. تشمل الاعتبارات الرئيسية اختيار المكونات المغناطيسية، وهيكل العزل، والتحقق من المعلمات الكهربائية، وتقييم الأداء الحراري لظروف التشغيل المستمرة.
يعد مرشح Dufew أحادي الطور مناسبًا للمعدات الإلكترونية التي تتطلب أداء EMC محسنًا وتقليل تداخل خط الطاقة.
| طلب | الوظيفة الرئيسية |
|---|---|
| أنظمة VFD أحادية الطور | تقليل التداخل الذي تم إجراؤه |
| محركات سيرفو | تحسين استقرار EMC |
| تبديل إمدادات الطاقة | قمع ضجيج خط الكهرباء |
| أنظمة UPS | تحسين التوافق الكهربائي |
| أجهزة التحكم الصناعية | حماية الدوائر الحساسة |
| الأدوات الدقيقة | تقليل الاضطراب الكهرومغناطيسي |
تغطي التطبيقات النموذجية الأتمتة الصناعية ومعدات التصنيع، بالإضافة إلى الإلكترونيات الطبية وأنظمة المختبرات وخطوط الإنتاج الإلكترونية ومعدات الاتصالات التي تتطلب جودة طاقة مستقرة وتحكم فعال في EMI.
تتطلب التطبيقات المختلفة خصائص تصفية مختلفة. توفر Dufew Electric حلولاً مخصصة بناءً على الجهد المقنن والتيار المقنن وخصائص طاقة المعدات ومتطلبات EMC ومساحة التثبيت والظروف البيئية.
يغطي الدعم الهندسي اختيار المنتج، ومطابقة المعلمات، وتقييم التطبيق للمساعدة في تحديد تكوين المرشح المناسب للمعدات المقصودة وظروف التشغيل.
تتخصص شركة Dufew Electric في مكونات إلكترونيات الطاقة الصناعية، بما في ذلك مرشحات EMI، والمرشحات التوافقية، والمفاعلات، ومقاومات الكبح، والحلول الكهربائية المخصصة. بالنسبة لإنتاج المرشح أحادي الطور، تشمل العمليات الرئيسية تصنيع المكونات المغناطيسية، والتجميع الدقيق، واختبار المعلمات الكهربائية، والتحقق من أداء العزل، وتقييم الموثوقية الحرارية.
قد تشمل اختبارات الجودة الرئيسية ما يلي:
- اختبار مقاومة العزل
- اختبار تحمل العزل الكهربائي
- التحقق من الأداء الكهربائي
- فحص المظهر النهائي
تدعم Dufew Electric تصنيع المعدات الأصلية، وحلول التصفية المخصصة، ودعم التطبيقات الفنية، والتعاون في المشاريع الصناعية وفقًا لمتطلبات العملاء.
| المعلمة | مواصفة |
|---|---|
| الجهد المقنن | 220 فولت تيار متردد |
| تردد التشغيل | 50 هرتز / 60 هرتز |
| التصنيف الحالي | مخصصة وفقا للمتطلبات |
| نوع الفلتر | مرشح EMI LC |
| قوة العزل الكهربائي (خط إلى خط) | 1500 فولت تيار مستمر/60 ثانية |
| قوة العزل الكهربائي (من الخط إلى الأرض) | 2250 فولت تيار مستمر/60 ثانية |
| مقاومة العزل | ≥100MΩ |
| درجة الحماية | IP00 / IP20 |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +85 درجة مئوية |
| امتثال | بنفايات |
| مقارنة | مرشح أحادي الطور | مرشح ثلاثي الطور |
|---|---|---|
| طلب | معدات أحادية الطور 220 فولت | الأنظمة الصناعية ثلاثية الطور |
| هيكل الدائرة | تصميم تصفية خط L/N | تصميم ترشيح خط ثلاثي الطور |
| تثبيت | تكامل خزانة التحكم المدمجة | تركيب صناعي أكبر |
| الأسلاك | اتصال من خطين | اتصال ثلاث مراحل |
| الاستخدام النموذجي | المعدات الإلكترونية وأنظمة الأتمتة الصغيرة | معدات الطاقة الصناعية |
يتم استخدام مرشح أحادي الطور بشكل شائع لأنظمة VFD أحادية الطور، ومحركات المؤازرة، وتبديل مصادر الطاقة، وأنظمة UPS، وأجهزة التحكم الصناعية، وغيرها من المعدات الإلكترونية التي تتطلب قمع EMI.
يجب تركيب الفلتر على جانب إدخال طاقة التيار المتردد بين أطراف إمداد الطاقة والمعدات. يساعد التثبيت الصحيح على منع التداخل الناتج عن المعدات من العودة إلى شبكة الطاقة.
لا، لقد تم تصميم مرشحات EMI من جانب الإدخال لمنع تداخل خطوط الطاقة. تتطلب تطبيقات إخراج VFD مرشحات إخراج مخصصة، أو مرشحات موجة جيبية، أو مرشحات dv/dt.
يجب أن يأخذ الاختيار في الاعتبار الجهد المقنن، وتيار التشغيل، ونوع المعدات، ومتطلبات التوافق الكهرومغناطيسي (EMC)، وبيئة التثبيت، ومساحة الخزانة. يوفر Dufew توصيات مخصصة بناءً على شروط التطبيق الفعلية.
