نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

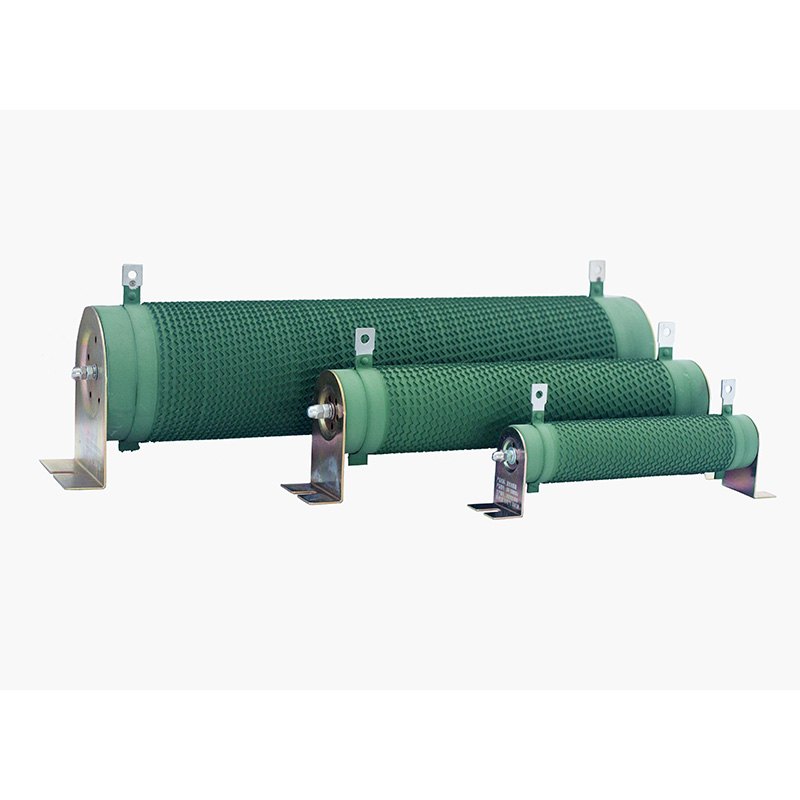

تم تصميم المقاومات المموجة من سلسلة DUFEW CRR للتطبيقات الصناعية الصعبة، بما في ذلك أنظمة فرامل VFD، واختبار حمل إلكترونيات الطاقة، والفرملة الديناميكية، وحماية الدائرة. بفضل سعة الطاقة العالية، وتبديد الحرارة الممتاز، وعمر الخدمة الطويل، فإنها توفر أداءً مستقرًا وموثوقًا في بيئات التشغيل القاسية.
يتم تصنيع العنصر المقاوم من النيكل والكروم عالي الجودة (Ni-Cr) أو شريط من سبائك كونستانتان، ويتم لفه بدقة في شكل مموج بواسطة معدات آلية ويتم تثبيته على الحافة على قلب سيراميك مجوف عالي التردد. يتم تثبيته بشكل آمن بمشابك من الفولاذ المقاوم للصدأ لتحسين مقاومة الاهتزاز والثبات الميكانيكي، بينما توفر أطراف الفولاذ المقاوم للصدأ شديدة التحمل مقاومة ممتازة للتآكل وتوصيلات كهربائية موثوقة.
لتعزيز المتانة، تم طلاء سطح المقاوم بطبقة عازلة مقاومة للهب UL94V-2 صديقة للبيئة، وهي خالية من الدخان وغير سامة ومقاومة للأكسدة ومقاومة عالية للرطوبة والشيخوخة. تم تصنيعها وفقًا لمعايير GB-5792، وتدعم المنتجات التثبيت الأفقي والرأسي، مما يسمح بالتكامل المرن في خزائن التحكم الكهربائية أو مجموعات المقاومات المستقلة.
| رمز النموذج | معنى | وصف |
| CRR | مسلسل | المقاوم المموج |
| 2500 واط | القوة المقدرة | 2500 واط |
| 54.4 ر | المقاومة المقدرة | 54.4 أوم |
| J | التسامح المقاومة | J = ±5% (اختياري: K = ±10%، H = ±3%) |
| المعلمة | مواصفة |
| نطاق الطاقة | 50 واط – 10 كيلو واط |
| جهد التشغيل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω-1KΩ |
| التسامح المقاومة | ±3% / ±5% / ±10% |
| تصنيف الحماية | IP00 |
| معامل درجة الحرارة (TCR) | ≥300 جزء في المليون/درجة مئوية |
| تصنيف مثبطات اللهب | يو ال 94V-2 |
| معيار الامتثال | جيجابايت/ت 5792 |
1: قلب عازل: يستخدم أنبوب سيراميك مجوف عالي التردد يوفر مقاومة ممتازة لدرجة الحرارة العالية، وصلابة هيكلية، ومقاومة للصدمات، مما يضمن استقرار عنصر المقاومة في ظل ظروف التشغيل ذات درجة الحرارة العالية.
2: عنصر المقاومة: يستخدم شريط سبائك النيكل والكروم عالي الجودة أو سبائك كونستانتان، ويتميز بمعامل درجة حرارة منخفضة وقدرة تحميل زائدة عالية. يعمل تصميم الحافة المموجة على زيادة مساحة سطح تبديد الحرارة مع تقليل الحث.
3: التركيب والمحطات الطرفية: تعمل المشابك المصنوعة من الفولاذ المقاوم للصدأ على تأمين شريط المقاومة لمنع الإزاحة أو الارتخاء؛ الأطراف مصنوعة من الفولاذ المقاوم للصدأ مع هيكل سميك ومعالجة سطحية، مما يضمن مقاومة التآكل ومنع الصدأ وسهولة الاتصال.
4: طلاء السطح: يتميز بطبقة عازلة خضراء صديقة للبيئة مع التصاق قوي وتصنيف UL94V-2 لمثبطات اللهب. إنه مقاوم للتآكل، وخالي من الدخان، وغير سام، وعديم الرائحة، ويحمي بشكل فعال شريط المقاومة من الأكسدة ويطيل عمر الخدمة.
5: الهيكل العام: تتراوح معدلات الطاقة من 50 وات إلى 10 كيلو وات، مع قيم مقاومة تتراوح من 0.01 أوم إلى 1 كيلو أوم وفولتية تشغيل تصل إلى 1200 فولت؛ يجمع هيكل الشريط المموج ذو الحافة المموجة بين الحث المنخفض والدقة العالية.
● هيكل ذو حواف مموجة يوفر مساحة كبيرة لتبديد الحرارة واستقرارًا حراريًا ممتازًا
● قلب سيراميك مجوف عالي التردد؛ مقاومة لدرجات الحرارة العالية، وقوية، ومقاومة للصدمات
● سلك مقاومة سبائك عالي الجودة؛ معامل درجة حرارة منخفضة (≥300 جزء في المليون/درجة مئوية) ودقة عالية
● قدرة قوية على التحميل الزائد على المدى القصير؛ يتحمل قوة مصنفة 10x لمدة 5 ثوانٍ دون حدوث ضرر واضح
●محطات الفولاذ المقاوم للصدأ. وصلات مقاومة للتآكل، ومقاومة للصدأ، وموثوقة
● طلاء صديق للبيئة؛ مثبطات اللهب ومقاومة للتآكل. خالية من الدخان وغير سامة وعديمة الرائحة
●التحقق الصارم من الأداء؛ متوافق تمامًا مع معايير تحمل الجهد الكهربي والحرارة الرطبة والصدمات الحرارية
●متوافق مع معايير GB-5792؛ جودة موثوقة
مقاومات الكبح لمحركات التردد المتغير (VFDs)؛ مقاومات وقائية لمحركات المؤازرة؛ الأحمال المقاومة لاختبار إلكترونيات الطاقة؛ مقاومات أخذ العينات لدوائر إمداد الطاقة؛ مقاومات الحد الحالي لمحركات السيارات؛ مقاومات البداية مقاومات حماية الدائرة. تستخدم على نطاق واسع في المعدات عبر الصناعات مثل المصاعد، وآلات الموانئ، ومصانع الدرفلة، والرافعات، والرافعات، وآلات قولبة الحقن، وآلات سحب الأسلاك، وأجهزة الطرد المركزي، وآلات النسيج، ومعدات الطباعة والصباغة، وآلات التكديس، وآلات صناعة الورق، ومعدات المسرح، وأنظمة الاختبار.
| الخصائص الكهربائية | شروط الاختبار | أداء |
| عازلة تحمل الجهد | 2500 فولت تيار متردد / 50 هرتز / 60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | مقاومة العزل ≥100MΩ |
| الزائد لفترة قصيرة | 10 × الطاقة المقدرة لمدة 5 ثوانٍ | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | اختبار التشغيل الدوري (تنشيط لمدة 10 ثوانٍ، وإيقاف تشغيل لمدة 90 ثانية) | > 9,000 ساعة |
| حرارة رطبة ثابتة | 40 درجة مئوية ± 2 درجة مئوية، 90%-95% رطوبة نسبية، 100 ساعة | ΔR ≥ ±(1%R + 0.05Ω) |
| التغير السريع في درجة الحرارة | -55 درجة مئوية، 55 درجة مئوية، 155 درجة مئوية، 15 دقيقة عند كل درجة حرارة، 5 دورات | ΔR ≥ ±(2%R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية / 2 ساعة | لا يوجد تغير واضح في اللون أو التلف |
| معامل درجة الحرارة (TCR) | المقاومة تحت الحمل المقنن مقارنة بالمقاومة الساكنة | ≥300 جزء في المليون/درجة مئوية |
| مقاومة اللهب | 10 × الطاقة المقدرة لمدة 5 دقائق | أحمر حار بدون لهب مفتوح |
| الخصائص الميكانيكية | شروط الاختبار | أداء |
| القوة الطرفية | 45 ن / 30 ثانية | لا يوجد رخاوة أو ضرر واضح |
| مقاومة الاهتزاز | 5–200 هرتز، 1 جم، 98 م/ث² | لا يوجد ضرر واضح على الهيكل الخارجي |
| مقاومة حرارة اللحام | أطراف الرصاص مغمورة في لحام 350 ± 5 درجة مئوية لمدة 3 ثوانٍ | ΔR ≥ ±(1%R + 0.05Ω); لا يوجد ضرر خارجي مرئي، تبقى العلامات واضحة |
| قابلية اللحام | أطراف مغمورة في لحام 235 ± 5 درجة مئوية لمدة 5 ثوانٍ | تغطية اللحام على السطح الطرفي ≥95% |
| معايير المقارنة | المقاوم المموج | فيلم الكربون التقليدي / المقاوم السينمائي المعدني |
| التعامل مع الطاقة | مصممة لتطبيقات الطاقة العالية، 50 وات - 10 كيلو وات؛ يتحمل طاقة مصنفة 10 × للأحمال الزائدة قصيرة المدة | عادة 0.1-20 واط؛ تتلف بسهولة في ظل ظروف التحميل الزائد |
| مقاومة درجات الحرارة وعمر الخدمة | يتحمل درجات حرارة تصل إلى 350 درجة مئوية؛ عمر الخدمة الدوري يتجاوز 9000 ساعة | انخفاض مقاومة الحرارة. يميل الفيلم المقاوم إلى التقدم في السن والتقشير تحت درجات حرارة عالية لفترة طويلة |
| القدرة الحالية | مناسب لتطبيقات التيار العالي، وفرملة المحرك، والتفريغ المتجدد، وتفريغ الأحمال | تم تصميمه بشكل أساسي لدوائر إشارة PCB ذات التيار المنخفض |
| خصائص الحث | النماذج القياسية لديها محاثة أعلى. تتوفر الإصدارات المموجة غير الاستقرائية | تصميم خالٍ من الملفات مع حث منخفض جدًا، مناسب للدوائر منخفضة الطاقة عالية التردد |
| المتانة البيئية | يوفر قلب السيراميك مع أطراف من الفولاذ المقاوم للصدأ مقاومة ممتازة للاهتزاز والصدمات | تتميز بنية الأغشية الرقيقة بالتصاق أضعف وأكثر عرضة للفشل الناجم عن الاهتزاز |
| كفاءة التكلفة | فعالة من حيث التكلفة للغاية لتطبيقات الطاقة العالية؛ تكلفة أعلى لتصنيفات الطاقة المنخفضة | تكلفة منخفضة للتطبيقات منخفضة الطاقة؛ مكلفة وأقل عملية لمتطلبات الطاقة العالية |
س1: كيف أختار مقاومة ذات تصنيف الطاقة المناسب؟
ج: اختر مقاومًا بقدرة مقدرة تبلغ 1.5 إلى 2 ضعف استهلاك الطاقة الفعلي في الدائرة. ضع في اعتبارك أيضًا خفض الطاقة بسبب درجة الحرارة المحيطة؛ مطلوب تصنيف طاقة أعلى للبيئات ذات درجات الحرارة العالية.
س2: هل من الطبيعي أن تكون درجة حرارة سطح المقاومة مرتفعة جداً؟
ج: تقوم مقاومات DUFEW المموجة بتحويل الطاقة الكهربائية إلى حرارة أثناء التشغيل، لذا فإن ارتفاع درجة حرارة السطح أمر طبيعي. تأكد من أن مكان التثبيت جيد التهوية وخالي من المواد القابلة للاشتعال. إذا كانت درجة الحرارة مرتفعة بشكل غير طبيعي، فتحقق من وجود حمل زائد أو تحديد تصنيف طاقة أقل من الحجم المطلوب.
س3: ما هي طريقة التثبيت الموصى بها للمقاومات؟
ج: المنتج يدعم التثبيت الأفقي أو الرأسي. ويفضل التركيب الأفقي لتسهيل التبريد بالحمل الحراري الطبيعي. تأكد من وجود مساحة كافية حول جسم المقاوم (بشكل عام على الأقل قطر المقاوم) وتجنب تثبيته على جدران الخزانة أو المكونات الأخرى المولدة للحرارة. إذا تم تركيب مقاومات متعددة جنبًا إلى جنب، فيجب أن تكون المسافة بينها 50 مم على الأقل.
س4: ما هي درجات تحمل المقاومة لسلسلة CRR وكيف أختارها؟
ج: توفر سلسلة DUFEW CRR ثلاث درجات للتسامح: الفئة K (±10%)، والفئة J (±5%)، والفئة H (±3%). تعتبر الفئة J (±5%) كافية بشكل عام لتطبيقات الكبح والتحميل الصناعية؛ بالنسبة للقياس الدقيق أو دوائر أخذ العينات، يوصى بالفئة H (±3%) للحصول على دقة أعلى.
