نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

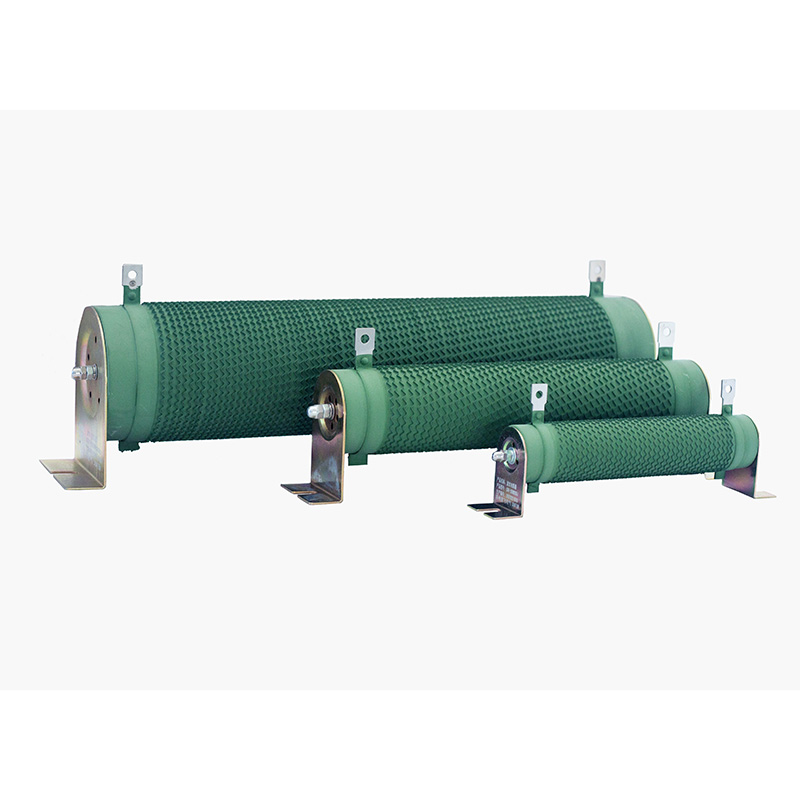

إن المقاومة المموجة العاكسة من سلسلة DUFEW CRR عبارة عن مكون كبح عالي الطاقة مصمم لأنظمة تبديد الطاقة العاكسة. أثناء التباطؤ السريع للمحرك، يتم إرجاع الطاقة المتجددة إلى ناقل التيار المستمر العاكس، مما يتسبب في ارتفاع الجهد. بدون إدارة سليمة للطاقة، يمكن أن يؤدي الجهد الزائد إلى حماية الجهد الزائد أو إتلاف مكونات أشباه موصلات الطاقة.
تستخدم سلسلة CRR شريطًا عالي الجودة من النيكل والكروم (Ni-Cr) أو شريط من سبائك كونستانتان، تم تشكيله بدقة في هيكل مموج وملفوف عموديًا حول قلب سيراميك مجوف عالي الألومينا. يزيد هذا التصميم من مساحة تبديد الحرارة، ويحسن الكفاءة الحرارية، ويقلل من الحث الطفيلي لتقليل ارتفاع الجهد أثناء التبديل عالي التردد.
تم تصميم المنتج لظروف الكبح المتكررة، ويوفر قدرة قوية على التحميل الزائد لفترة قصيرة، وأداء حراري مستقر، وتشغيل موثوق في البيئات الصناعية. يتم استخدامه بشكل شائع في المصاعد والرافعات ومصانع الدرفلة وآلات القولبة بالحقن وأجهزة الطرد المركزي والناقلات وأنظمة الدفع ذات التردد المتغير الأخرى.
أثناء تباطؤ المحرك، يتم نقل الطاقة المتجددة من ناقل التيار المستمر العاكس إلى وحدة الكبح وتحويلها إلى حرارة من خلال عنصر المقاومة. تساعد هذه العملية على منع الجهد الزائد لناقل التيار المستمر، وحماية مكونات العاكس، والحفاظ على أداء الكبح المستقر في ظل ظروف التشغيل المتكررة.
| رمز النموذج | معنى | وصف |
|---|---|---|
| CRR | سلسلة المنتجات | العاكس المموج المقاوم |
| 2500 واط | القوة المقدرة | 2500 واط |
| 54.4 ر | المقاومة المقدرة | 54.4 أوم |
| J | التسامح المقاومة | J = ±5% (اختياري: K = ±10%، H = ±3%) |
| المعلمة | مواصفة |
|---|---|
| نطاق الطاقة | 50 واط - 10 كيلو واط |
| جهد التشغيل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω-1kΩ |
| التسامح المقاومة | ±3%، ±5%، ±10% |
| تصنيف الحماية | IP00 |
| معامل درجة الحرارة (TCR) | ≥300 جزء في المليون/درجة مئوية |
| تصنيف مثبطات اللهب | يو ال 94V-2 |
| معيار الامتثال | جيجابايت/ت 5792 |
تم بناء المقاوم على قلب سيراميك عالي الألومينا مكون من قطعة واحدة مع قناة هواء مجوفة تعزز تدفق الهواء المستمر من أجل تبريد فعال. يتحمل الهيكل الخزفي دورات الكبح المتكررة ذات درجات الحرارة العالية دون أن يتشقق، ويحافظ على أداء عزل ممتاز، ويمتص الصدمات الحرارية بشكل فعال أثناء التبديد السريع للطاقة.
يتم تصنيع عنصر التسخين من شريط سبائك النيكل والكروم عالي المقاومة، والمختوم بدقة في شكل مموج مستمر. بالمقارنة مع لف الأسلاك المستديرة التقليدية، يوفر الشريط المموج مساحة أكبر لتبديد الحرارة، وقدرة أعلى على حمل التيار، ومقاومة أكثر استقرارًا في ظل ظروف الكبح المتكررة. يبقى معامل درجة الحرارة أدناه300 جزء في المليون/درجة مئوية.
يتم تصنيع المحطات الطرفية ومشابك القفل وأقواس التثبيت من الفولاذ المقاوم للصدأ السميك مع معالجة التخميل المضادة للتآكل. تحافظ المجموعة على تثبيت ميكانيكي آمن تحت الاهتزاز المستمر، وتتحمل حرارة اللحام المتكررة، وتقلل من مقاومة التلامس الناتجة عن الأكسدة، مما يضمن التشغيل الموثوق به في تطبيقات العاكس الصعبة.
يوفر الطلاء العازل غير العضوي الصديق للبيئة مقاومة ممتازة لدرجات الحرارة المرتفعة والتآكل والرطوبة والغبار. أثناء ظروف التحميل الزائد قصيرة المدى، قد يتوهج المقاوم باللون الأحمر دون إنتاج لهب مفتوح، مما يساعد على تحسين السلامة التشغيلية مع إطالة عمر خدمة شريط السبائك في البيئات الصناعية.
تم تصميم المقاوم خصيصًا لتطبيقات مكابح VFD، حيث يبدد بسرعة الطاقة المتجددة المتولدة أثناء تباطؤ المحرك، مما يمنع بشكل فعال ارتفاع جهد ناقل التيار المستمر ويزيل إنذارات الجهد الزائد للعاكس (OV).
يوفر شريط السبائك المموج الملفوف عموديًا سطح تبريد أكبر بكثير من المقاومات السلكية التقليدية. بالإضافة إلى قلب السيراميك المجوف، فإنه يوفر نقلًا فعالاً للحرارة، ودرجات حرارة تشغيل منخفضة، وأداءً مستقرًا أثناء دورات الكبح المتكررة.
مصممة لتحمل10 أضعاف الطاقة المقدرة لمدة تصل إلى 5 ثوانٍ، يتعامل المقاوم بسهولة مع نبضات الطاقة العالية المتولدة أثناء التوقف في حالات الطوارئ، وخفض الأحمال الثقيلة، والتباطؤ السريع للمحرك دون حدوث ضرر واضح.
تم تصنيع المقاوم من السيراميك عالي الألومينا، وأجهزة الفولاذ المقاوم للصدأ شديدة التحمل، وطلاء UL94V-2 المقاوم للهب، ويوفر مقاومة ممتازة للاهتزاز والتآكل والغبار والرطوبة والتدوير الحراري المتكرر، مما يضمن موثوقية طويلة الأمد في التطبيقات الصناعية الصعبة.
تحافظ مجموعة التركيب المقواة المصنوعة من الفولاذ المقاوم للصدأ على التوصيلات الكهربائية الآمنة حتى في ظل الاهتزاز المستمر، مما يجعل المقاوم مثاليًا للرافعات ومطاحن الدرفلة والمصاعد وغيرها من المعدات الثقيلة التي تعمل بالعاكس.
متوفر مع التحمل المقاومة±3%، ±5%، و±10%، تغطي سلسلة CRR تقييمات الطاقة من50 واط إلى 10 كيلو واطويدعم قيم المقاومة المخصصة والأبعاد والأنماط الطرفية وتكوينات التثبيت لتلبية متطلبات العاكس المحددة.
الطبقة العازلة غير العضوية مقاومة للهب، وخالية من الدخان، ومتوافقة معUL94V-2متطلبات. أثناء ظروف التحميل الزائد، يتوهج المقاوم باللون الأحمر دون إنتاج لهب مفتوح، مما يساعد على تحسين السلامة التشغيلية.
مثالية للرافعات والمصاعد والرافعات والرافعات ومنصات الرفع التي تتطلب تسارعًا وفراملًا متكررًا مع الحفاظ على أداء عاكس مستقر.
مناسبة لمصانع الدرفلة، وآلات القولبة بالحقن، ومعدات CNC، وآلات سحب الأسلاك، وآلات النسيج، ومعدات المعالجة الأخرى ذات دورات الكبح المتكررة.
يستخدم على نطاق واسع في أنظمة النقل وخطوط الإنتاج الآلية والمعدات اللوجستية وأتمتة المستودعات لامتصاص طاقة الكبح المتجددة وتحسين استقرار النظام.
يوصى به لأنظمة اختبار المحركات، ومعدات محاكاة الحمل، ومقاعد الاختبار المعملي، وأجهزة الطرد المركزي، وغيرها من التطبيقات الصناعية المتخصصة التي تتطلب تبديدًا موثوقًا لطاقة الكبح.
تتخصص DUFEW في تطوير وتصنيع المكونات الإلكترونية للطاقة عالية الجودة، وتوفير منتجات موثوقة وحلول متكاملة للمستخدمين الصناعيين والموزعين وعملاء OEM.
تضمن مرافق الإنتاج الحديثة وعمليات التصنيع الموحدة ومراقبة الجودة الصارمة الأداء الكهربائي المستقر وجودة المنتج المتسقة والتشغيل الموثوق به على المدى الطويل.
بالإضافة إلى مقاومات الكبح العاكسة، تقدم DUFEW مجموعة شاملة من منتجات الطاقة الإلكترونية، بما في ذلك المفاعلات ووحدات الكبح والمرشحات والمحولات وبنوك الأحمال وحلول المقاومات الصناعية المتنوعة.
تتوفر قيم المقاومة المخصصة وتقييمات الطاقة والأبعاد والتكوينات الطرفية وخيارات التثبيت بناءً على رسومات العميل أو المواصفات الفنية.
بفضل إدارة الإنتاج الفعالة والدعم الهندسي ذو الخبرة، توفر DUFEW فترات زمنية ثابتة ومساعدة فنية سريعة وخدمات اختيار المنتجات الاحترافية للعملاء العالميين.
| مميزة | شروط الاختبار | أداء |
|---|---|---|
| عازلة تحمل الجهد | 2500 فولت تيار متردد / 50 هرتز / 60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | 10 × الطاقة المقدرة لمدة 5 ثواني | لا يوجد ضرر واضح |
| تحميل الحياة | التشغيل الدوري (تشغيل 10 ثوانٍ / إيقاف تشغيل 90 ثانية) | > 9,000 ساعة |
| مقاومة الحرارة الرطبة | 40 درجة مئوية ± 2 درجة مئوية، 90--95% رطوبة نسبية، 100 ساعة | ΔR ≥ ±(1%R + 0.05Ω) |
| ركوب الدراجات في درجة الحرارة السريعة | -55 درجة مئوية / 55 درجة مئوية / 155 درجة مئوية، 15 دقيقة لكل منهما، 5 دورات | ΔR ≥ ±(2%R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية لمدة ساعتين | لا يوجد تغير لون أو تلف واضح |
| معامل درجة الحرارة | الحمل المقدر مقابل المقاومة الأولية | أقل من 300 جزء في المليون/درجة مئوية |
| مقاومة اللهب | 10 × الطاقة المقدرة لمدة 5 دقائق | يتوهج باللون الأحمر بدون لهب مفتوح |
| مميزة | شروط الاختبار | أداء |
|---|---|---|
| القوة الطرفية | 45N / 30 ثانية | لا يوجد ارتخاء أو ضرر واضح |
| مقاومة الاهتزاز | 5--200 هرتز، 1 جرام، 98 متر/الثانية² | لا توجد أضرار هيكلية واضحة |
| مقاومة حرارة اللحام | المحطات مغمورة في لحام 350 ± 5 درجة مئوية لمدة 3 ثوان | ΔR ≥ ±(1%R + 0.05Ω) |
| قابلية اللحام | المحطات مغمورة في لحام 235 ± 5 درجة مئوية لمدة 5 ثواني | تغطية اللحام ≥95% |
ملحوظة: يتم الحصول على جميع بيانات الأداء في ظل ظروف الاختبار المعملي القياسية وفقًا لـجيجابايت/ت 5792لضمان جودة ثابتة وأداء منتج موثوق.
| عنصر المقارنة | DUFEW العاكس المموج المقاوم | مقاوم الطاقة للأغراض العامة |
|---|---|---|
| التطبيق الأساسي | مصمم خصيصًا للفرملة الديناميكية VFD وتبديد الطاقة المتجددة | مصممة لتبديد الطاقة المستمر والدوائر الكهربائية للأغراض العامة |
| واجب التشغيل | تشغيل نبضي قصير الأمد وعالي الطاقة مع دورات عمل متقطعة | عملية مستمرة أو ثابتة |
| طريقة الاختيار | يتم اختيار المقاومة وفقًا لمواصفات العاكس؛ يتم حساب تصنيف الطاقة على أساس دورة عمل الكبح | تم اختياره وفقًا لمتطلبات تبديد الطاقة المستمرة |
| القدرة على التحميل الزائد | يقاوم حتى10 × الطاقة المقدرة لمدة 5 ثواني، مثالية للكبح المتجدد | قدرة التحميل الزائد المحدودة؛ غير مناسب للنبضات المتكررة عالية الطاقة |
| تبديد الحرارة | يوفر هيكل الشريط المموج سطح تبريد كبير لنقل الحرارة بكفاءة | يوفر اللف التقليدي كفاءة تبريد محدودة |
| درجة حرارة التشغيل | درجة حرارة السطح تصل إلى300 درجة مئويةمع350 درجة مئويةطلاء مقاوم للحرارة | عادة أدناه200 درجة مئويةحسب نوع المقاومه |
| قمع ارتفاع الجهد | يساعد اللف المموج على تقليل ارتفاع جهد التبديل وتحسين استقرار العاكس | لا يوجد تحسين لقمع ارتفاع الجهد |
| الموثوقية الميكانيكية | توفر المحطات والأقواس المصنوعة من الفولاذ المقاوم للصدأ مقاومة ممتازة للاهتزاز للمعدات الصناعية الثقيلة | البناء القياسي المخصص للتطبيقات الكهربائية العامة |
| التطبيقات النموذجية | المصاعد، الرافعات، مصانع الدرفلة، أنظمة المؤازرة، آلات القولبة بالحقن، الناقلات | المعدات الإلكترونية العامة وإمدادات الطاقة ودوائر الإضاءة وأنظمة التحكم الصناعية |
ج: تم تصميم مقاومة الكبح العاكسة خصيصًا لامتصاص الطاقة المتجددة المتولدة أثناء تباطؤ المحرك. على عكس مقاومات الطاقة القياسية، فإنها تعمل في ظل ظروف نبضية قصيرة المدة وعالية الطاقة، وهي مُحسّنة لواجب الكبح المتقطع بدلاً من تبديد الطاقة المستمر.
ج: يجب أن تتبع قيمة المقاومة المواصفات الموصى بها من قبل الشركة المصنعة للعاكس، بينما يجب تحديد معدل الطاقة وفقًا لتردد الكبح، ووقت الكبح، ودورة العمل، وقوة المحرك. إذا لم تكن متأكدًا، فيمكن لفريق DUFEW الهندسي أن يوصي بالنموذج المناسب بناءً على طلبك.
ج: هو بشكل عامغير مستحسن. قد يكون للعاكسات المختلفة جهود كبح مختلفة وتسلسلات تشغيل مختلفة. قد تؤدي مشاركة المقاوم إلى تشغيل غير مستقر أو أداء كبح غير كافي. إذا كان هناك حاجة لمقاومة مشتركة، فيجب حساب كل من قيمة المقاومة ومعدل الطاقة بعناية.
ج: نعم. نحن نقدم خدمات تصنيع OEM وODM، بما في ذلك قيم المقاومة المخصصة، وتقييمات الطاقة، والأبعاد، والأنماط الطرفية، وأقواس التثبيت، والحلول الكاملة بناءً على رسومات العملاء أو المواصفات الفنية.
ج: لقد تم تصميمه لتطبيقات مكابح VFD القياسية حيث تكون قدرة التحميل الزائد العالية وتبديد الحرارة الفعال هي المتطلبات الأساسية. أالمقاوم المموج غير الحثييوصى به لدوائر PWM عالية التردد وأنظمة تخزين الطاقة والتطبيقات التي يكون فيها الحث المنخفض للغاية أمرًا بالغ الأهمية.
ج: تُستخدم مقاومات الكبح العاكسة على نطاق واسع في المصاعد، والرافعات، والرافعات، ومطاحن الدرفلة، وآلات القولبة بالحقن، والناقلات، وآلات النسيج، وخطوط الإنتاج الآلية، وأنظمة القيادة المؤازرة، ومعدات الطاقة المتجددة.
توفر DUFEW جودة عاليةالمقاومات المموجة العاكسةلتطبيقات الأتمتة الصناعية والطاقة المتجددة وتطبيقات محركات السيارات في جميع أنحاء العالم. سواء كنت تحتاج إلى منتج قياسي أو حل مخصص بالكامل، فإن فريقنا الهندسي جاهز لدعم مشروعك بالتوصيات المهنية والإنتاج السريع.
- تصنيع المعدات الأصلية وتصنيع التصميم الشخصي
- قيم المقاومة المخصصة
- تقييمات الطاقة المخصصة (50 واط - 10 كيلو واط)
- الأبعاد المخصصة وخيارات التركيب
- دعم الاختيار الفني
- الإنتاج السائب المستقر
- التسليم العالمي السريع
اتصل بـ DUFEW اليوم لمناقشة طلبك أو طلب عرض أسعار تنافسي.
