نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.
في أنظمة تحويل الطاقة وVFD عالية الطاقة، تقوم مرحلة المقوم بتحويل طاقة التيار المتردد إلى طاقة تيار مستمر قبل إمداد قسم العاكس. أثناء عملية التحويل هذه، قد يحتوي تيار ناقل التيار المستمر على مكونات مموجة ناتجة عن خصائص التصحيح، وتقلب الحمل، والتشغيل المتجدد.

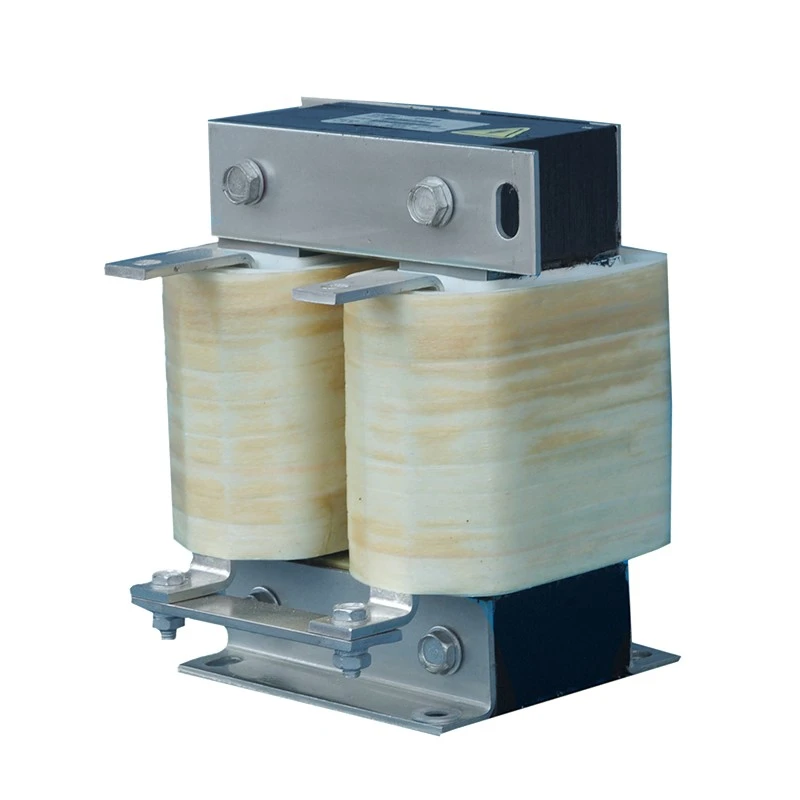

تم تركيب Dufew Electric DC Link Reactor على التوالي بين قسمي المقوم والعاكس في دائرة ناقل التيار المستمر. من خلال توفير تخزين الطاقة الاستقرائي، فإنه يعمل على تسهيل تباين التيار، ويحافظ على التدفق المستمر للتيار المستمر، ويقلل الضغط الكهربائي على مكثفات التيار المستمر وأجهزة أشباه الموصلات التي تعمل بالطاقة.
وعلى عكس مفاعلات التيار المتردد التقليدية، فقد تم تصميمه خصيصًا للتشغيل المستمر بتيار مستمر. يعمل الهيكل المغناطيسي المجزأ لفجوة الهواء على تحسين مقاومة انحياز التيار المستمر، ويقلل من خطر التشبع المغناطيسي، ويحافظ على أداء الحث المستقر أثناء التشغيل الصناعي على المدى الطويل.
تستخدم Dufew نوى فولاذية من السيليكون المدرفلة على البارد منخفضة الفقد، وأنظمة عزل من الفئة F، وعمليات لف دقيقة، وتقنية تشريب الفراغ لتحقيق أداء حراري موثوق، وقوة عزل، واستقرار ميكانيكي.
أثناء تحويل AC-DC، يمكن أن تؤدي تقلبات الجهد من مرحلة المقوم إلى إدخال تيار مموج إلى ناقل DC. يعمل المفاعل على تنعيم شكل موجة تيار التيار المستمر، ويقلل من تموج المكونات، ويحسن استقرار مدخلات العاكس بينما يساعد في تقليل الضغط على مكثفات ناقل التيار المستمر. وهذا مفيد بشكل خاص لأنظمة القيادة عالية الطاقة التي تتطلب مصدر طاقة ثابتًا للتيار المستمر.
في التطبيقات ذات الأحمال المتقلبة أو ظروف الطاقة غير المستقرة، يمكن أن يؤثر نبض التيار الزائد على تشغيل العاكس. من خلال تقليل انقطاع التيار والحفاظ على تيار مقوم أكثر استمرارية، يدعم المفاعل التبديل المستقر للعاكس ويساعد على تقليل ظروف التشغيل غير الطبيعية أثناء التشغيل الديناميكي.
يمكن للتيار المموج العالي تسريع شيخوخة مكثف التيار المستمر وزيادة الضغط الحراري على مكونات الطاقة. يحد التصميم الأمثل من نبض التيار ويقلل من الضغط المموج على المكثفات، مما يساعد على تحسين موثوقية مكونات ناقل التيار المستمر وإطالة عمر خدمة نظام القيادة الشامل.
من خلال تسهيل خصائص التيار المستمر، يمكن للمفاعل تحسين الأداء الكهربائي لنظام المحول. يساهم انخفاض التشوه الحالي في تحسين استخدام الطاقة وتحسين التوافق مع الأنظمة الكهربائية عالية الطاقة.
ينتج تيار مستمر مستمر مجالًا مغناطيسيًا أحادي الاتجاه يمكن أن يتسبب في اقتراب النوى المغناطيسية التقليدية من التشبع. يعتمد Dufew هيكلًا أساسيًا مجزأًا لفجوة الهواء لتقليل مخاطر تشبع التيار المستمر مع الحفاظ على الحث المستقر وأداء تجانس التيار الفعال. يدعم هذا التصميم التشغيل الموثوق تحت أحمال التيار المستمر المستمرة.
تم تحسين هيكل اللف لتشغيل تيار مستمر عالي، مما يساعد على تقليل فقدان مقاومة التيار المستمر وارتفاع درجة الحرارة مع الحفاظ على أداء كهربائي مستقر وإدارة فعالة للحرارة. بالنسبة للتطبيقات ذات التيار العالي، يمكن أيضًا توفير هياكل لف الرقائق المعدنية لتقليل الحجم الإجمالي وتحسين تبديد الحرارة.
تعمل عملية التشريب الفراغي على تقوية نظام العزل وتحسين مقاومة الرطوبة والقوة الميكانيكية ومقاومة الاهتزاز. إلى جانب التصميم الهيكلي الأمثل، فهو يدعم التشغيل الموثوق به على المدى الطويل مع الحفاظ على مستويات منخفضة من الاهتزاز الكهرومغناطيسي والضوضاء تبلغ ≥65 ديسيبل في ظل ظروف الاختبار القياسية.
| طلب | الفائدة الرئيسية |
|---|---|
| محركات التردد المتغير | تحسين استقرار حافلة DC |
| أنظمة القيادة المؤازرة | تقليل تأثير تموج الحالي |
| مصاعد | تحسين موثوقية محرك الأقراص |
| رافعات الميناء | دعم تغييرات التحميل المتكررة |
| المطاحن المتداول | تعزيز استقرار التشغيل عالي الطاقة |
| ماكينات قولبة الحقن | الحفاظ على تحويل الطاقة مستقرة |
| معدات الاختبار الصناعية | تحسين الاتساق الكهربائي |
| أنظمة الأتمتة | حماية مكونات ناقل التيار المستمر |
يوصى باستخدام مفاعل DC Link في الحالات التالية:
| حالة التطبيق | الفائدة المتوقعة |
|---|---|
| أنظمة VFD عالية الطاقة | تقليل تقلبات ناقل التيار المستمر |
| بنوك مكثفات DC كبيرة | انخفاض الضغط الحالي تموج |
| التسارع/التباطؤ المتكرر | تحسين استقرار التشغيل |
| الأحمال الصناعية الثقيلة | تقليل الإجهاد الكهربائي للمكونات |
| تطبيقات التجديد | تحسين أداء دائرة التيار المستمر |
| عملية مستمرة طويلة | تعزيز موثوقية النظام |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مفاعل وصلة DC / مفاعل ناقل DC |
| موقف التثبيت | حافلة DC بين المعدل والعاكس |
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| التصنيف الحالي | 5A-3800A |
| انخفاض الجهد | 0.5% / 1% / 2% / 4% |
| نطاق التردد | 50 هرتز / 60 هرتز / مخصص حتى 500 هرتز |
| الحث | مخصصة وفقا لمتطلبات النظام |
| القدرة على التحميل الزائد | 1.5 × التيار المقنن لمدة 60 ثانية |
| قوة عازلة | 3000 فولت تيار متردد / 50 هرتز / 5 مللي أمبير / 1 دقيقة |
| مقاومة العزل | ≥100MΩ (1000VDC) |
| درجة الحماية | IP00 / IP20 |
| فئة العزل | الفئة F (155 درجة مئوية) |
| درجة مثبطات اللهب | UL94V-2 |
| مستوى الضوضاء | ≥65 ديسيبل |
| خدمة الحياة | ≥15 سنة |
| المعايير | IEC289 / GB10229 / JB9644 |
مثال: CDL-600-0600-EIDA
| شفرة | وصف |
|---|---|
| سي دي إل | سلسلة مفاعل العاصمة |
| 600 | مستوى الجهد |
| 0600 | التصنيف الحالي 600A |
| الذكاء الاصطناعي | الهيكل الأساسي |
| د/ث | هيكل التثبيت |
| مكيف الهواء | مادة اللف |
| مقارنة | مفاعل وصلة العاصمة | مفاعل التيار المتردد |
|---|---|---|
| موقف التثبيت | حافلة DC بين المعدل والعاكس | مدخل التيار المتردد أو جانب إخراج المحرك |
| الوظيفة الرئيسية | تيار مستمر سلس وتقليل التموج | تقليل توافقيات التيار المتردد وإجهاد الجهد |
| التصميم المغناطيسي | هيكل فجوة الهواء المقاوم للتحيز DC | تصميم التدفق المغناطيسي المتناوب |
| التطبيق الرئيسي | استقرار حافلة العاصمة | جودة الطاقة وحماية المحرك |
تتخصص شركة Dufew Electric في تصنيع مكونات إلكترونيات الطاقة بما في ذلك المفاعلات ومقاومات الكبح والمحولات والحلول الكهربائية المخصصة.
تغطي عملية التصنيع في Dufew المعالجة الأساسية المغناطيسية، واللف الدقيق، والتشريب الفراغي، والمعالجة بدرجة حرارة عالية، واختبار الأداء الكهربائي. يتم التحكم في كل مرحلة للحفاظ على الخصائص الكهربائية المتسقة وجودة المنتج الموثوقة.
يغطي فحص الجودة مقاومة العزل، وتحمل الجهد، والحث، وارتفاع درجة الحرارة، والمظهر. تتحقق هذه الاختبارات من الأداء الكهربائي للمفاعل، وموثوقية العزل، والخصائص الحرارية، وجودة التصنيع الشاملة.
لتلبية متطلبات المشاريع المختلفة، توفر Dufew تصنيع المعدات الأصلية والتصميم الكهربائي المخصص، جنبًا إلى جنب مع الاستشارات الهندسية ودعم الوثائق الفنية. وهذا يسمح للمنتج بالتكيف مع المعلمات الكهربائية المحددة وظروف التثبيت وتطبيقات النظام.
يتم تركيب مفاعل وصلة DC في دائرة ناقل DC بين قسمي المقوم والعاكس في نظام VFD أو نظام تحويل الطاقة. فهو يساعد على تسهيل تقلب تيار التيار المستمر، وتقليل تموج المكونات، وتحسين استقرار ناقل التيار المستمر.
والفرق الرئيسي هو دائرة التطبيق. يتم استخدام مفاعل التيار المتردد في دوائر التيار المتردد لتقليل التوافقيات، والحد من تأثير التيار، وتحسين جودة الطاقة. تم تصميم هذا المنتج لتطبيقات ناقل التيار المستمر لتسهيل تموج التيار وحماية المكونات الموجودة على جانب التيار المستمر.
يمكن للتيار المستمر المستمر أن يخلق انحيازًا مغناطيسيًا في القلب. يساعد هيكل فجوة الهواء المجزأ على منع التشبع المغناطيسي، والحفاظ على الحث المستقر، وضمان التشغيل الموثوق في ظل ظروف التيار المستمر.
نعم. توفر Dufew حلولاً مخصصة بما في ذلك تصنيف الجهد الكهربي والسعة الحالية وقيمة الحث ومواد اللف وهيكل التثبيت والأبعاد الميكانيكية وفقًا لمتطلبات النظام المختلفة.
