نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

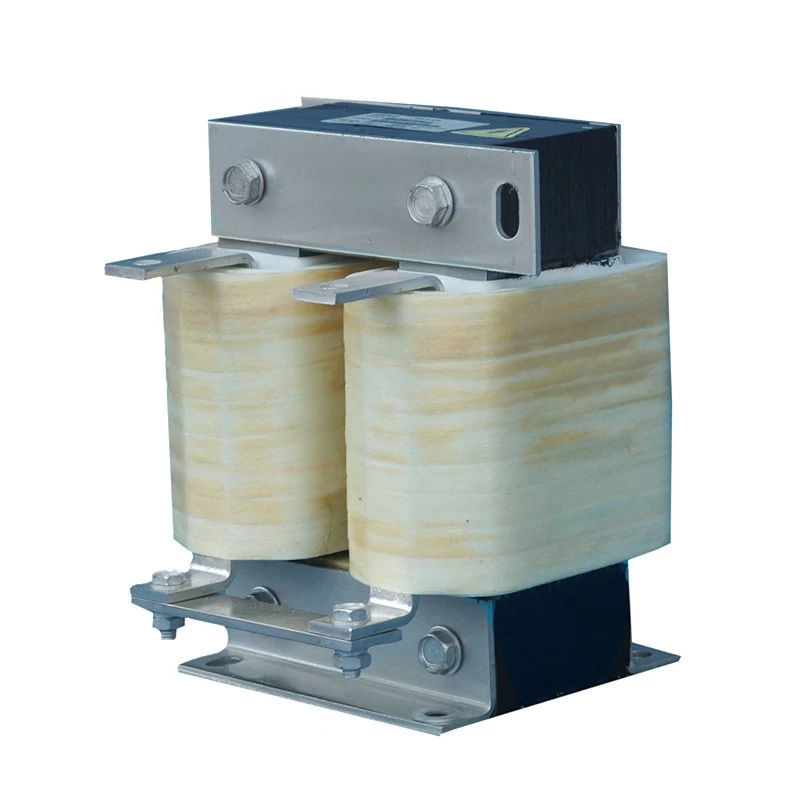

يتم تثبيت مفاعل وصلة التيار المستمر العمودي في دائرة ناقل التيار المستمر المتوسطة لأنظمة محرك التردد المتغير لتحسين استقرار طاقة التيار المستمر أثناء التشغيل المستمر وتغييرات الحمل الديناميكي.
على عكس التصميمات الأفقية المنخفضة الحجم، يركز هذا التكوين على تقليل عرض الخزانة من خلال قلب مرتب رأسيًا وهيكل متعرج. تسمح المساحة الضيقة بتثبيت مكونات محرك متعددة جنبًا إلى جنب، مما يجعلها مناسبة للخزانات الكهربائية القياسية ذات المساحة الأفقية المحدودة.
يتم تصنيع مفاعلات Dufew باستخدام:
- قلوب فولاذية من السيليكون المدرفلة على البارد منخفضة الخسارة
- هياكل مغناطيسية مجزأة ذات فجوة هوائية مقاومة للتحيز
- أنظمة العزل ذات درجات الحرارة العالية من الفئة F
- معالجة التشريب الفراغي
- خيارات لف النحاس أو الألومنيوم
يوفر الهيكل الرأسي الأمثل أداءً موثوقًا للحث، وتبديدًا فعالًا للحرارة، وتكاملًا مرنًا في أنظمة التحكم الصناعية.
تتطلب العديد من خزانات التحكم الصناعية تركيب مكونات عالية الكثافة مع الحفاظ على عرض إجمالي مضغوط. يقلل التكوين الرأسي من مساحة التثبيت الأفقية، ويسمح بترتيب وحدات القيادة بشكل أكثر كفاءة جنبًا إلى جنب، ويستفيد بشكل أفضل من عمق وارتفاع الخزانة المتوفرين. هذا الهيكل مناسب بشكل خاص لخزانات VFD حيث يكون العرض هو الحد الأساسي للمساحة.
يتبع الهيكل الرأسي اتجاه تدفق الهواء الطبيعي للعديد من الخزانات الصناعية، مما يدعم مسار التهوية من الأسفل إلى الأعلى لإزالة الحرارة بشكل أكثر كفاءة أثناء التشغيل المستمر. من خلال تقليل تراكم الحرارة المحلية والحفاظ على الاستقرار الحراري تحت الأحمال المقدرة، يساعد التصميم على ضمان أداء كهربائي ثابت أثناء التشغيل على المدى الطويل.
أثناء التسارع أو التباطؤ أو عملية التحميل المتغير، يمكن أن تؤدي التقلبات في تيار ناقل التيار المستمر إلى زيادة الضغط على مكونات الطاقة. يساعد المفاعل على تسهيل تغير التيار وتقليل تأثير التيار المموج، مما يدعم تشغيل ناقل التيار المستمر بشكل أكثر استقرارًا بينما يساعد في حماية المكثفات ومكونات العاكس.
تم تحسين الهيكل الرأسي للتركيب العملي للخزانة، مع مساحة تثبيت أفقية صغيرة، ووضع ثابت لفجوة الهواء، وترتيب طرفي مدمج. يسمح الدعم الميكانيكي الموثوق للمكون بالاندماج بسهولة أكبر في المعدات الصناعية مع تقليل القيود المفروضة على التصميم العام للخزانة.
يقلل الهيكل المغناطيسي ذو الوضع الرأسي من عرض الخزانة المشغولة مع الحفاظ على أداء الحث المطلوب. يعمل ملف التثبيت الضيق الخاص به على الاستخدام الفعال لمساحة الخزانة المتاحة وهو مناسب تمامًا للتخطيطات الكهربائية عالية الكثافة.
يمكن للتيار المستمر المستمر أن يخلق انحيازًا مغناطيسيًا ويزيد من خطر التشبع. يستخدم Dufew بنية فجوة هوائية مجزأة للحفاظ على الحث المستقر وتحسين الخطية المغناطيسية، مما يساعد على تقليل مخاطر التشبع ودعم التشغيل المستمر الموثوق به للتيار المستمر.
تتطلب التصنيفات الحالية المختلفة حلول موصلات مختلفة. تتوفر ملفات النحاس والألومنيوم، في حين يمكن استخدام ملفات الرقائق المعدنية للنماذج ذات التيار العالي. يساعد هيكل اللف الأمثل على التحكم في الخسائر الكهربائية وتحسين تبديد الحرارة لتحقيق أداء مستقر على المدى الطويل.
تم تصميم تخطيط المحطة خصيصًا لتكامل الخزانة الرأسية، مما يسمح بالاتصال المريح بأنظمة قضبان التوصيل العلوية مع تقليل المساحة المطلوبة لتوجيه الكابل الأفقي. وينتج عن ذلك ترتيب أنظف للأسلاك ويبسط عملية التثبيت في لوحات التحكم المدمجة.
مثال: CDL-600-0600-EIDA
| شفرة | وصف |
|---|---|
| سي دي إل | سلسلة مفاعلات DC Link |
| 600 | مستوى الجهد (600 = 690 فولت تيار مستمر) |
| 0600 | التصنيف الحالي (0600 = 600 أمبير، 2500 = 2500 أمبير) |
| الذكاء الاصطناعي | البنية الأساسية (EI = نواة ثلاثية الطور، UI = نواة أحادية الطور) |
| د/ث | هيكل التثبيت (D = عمودي، W = أفقي) |
| مكيف الهواء | مادة اللف (A = الألومنيوم، C = النحاس) |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مفاعل وصلة DC العمودي |
| طلب | أنظمة الحافلات VFD DC |
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| التصنيف الحالي | 5 أ - 3800 أ |
| تردد التشغيل | 50 هرتز / 60 هرتز / مخصص حتى 500 هرتز |
| انخفاض الجهد | 0.5% / 1% / 2% / 4% |
| القدرة على التحميل الزائد | 1.5 × التيار المقنن لمدة 60 ثانية |
| قوة عازلة | 3000 فولت تيار متردد / 50 هرتز / 5 مللي أمبير / 1 دقيقة |
| مقاومة العزل | ≥100MΩ (1000VDC) |
| درجة الحماية | IP00 / IP20 |
| فئة العزل | الفئة F (155 درجة مئوية) |
| فئة درجة الحرارة | T40 |
| درجة مثبطات اللهب | UL94V-2 |
| مستوى الضوضاء | ≥65 ديسيبل |
| خدمة الحياة | ≥15 سنة |
| المعايير | IEC289 / GB10229 / JB9644 |
| طلب | المتطلبات الرئيسية |
|---|---|
| خزائن التحكم VFD القياسية | تحسين استقرار حافلة DC |
| أنظمة قيادة المصعد | دعم دورات التسارع المتكررة |
| رافعة ومعدات الرفع | الحفاظ على تحويل الطاقة موثوقة |
| أنظمة القيادة المؤازرة | تقليل تأثير تموج |
| معدات الأتمتة الصناعية | تحسين استغلال مساحة الخزانة |
| ماكينات قولبة الحقن | تحسين موثوقية نظام القيادة |
| أنظمة الاختبار | الحفاظ على إمدادات الطاقة DC مستقرة |
| مقارنة | مفاعل وصلة DC العمودي | مفاعل وصلة DC الأفقي |
|---|---|---|
| بناء | تصميم طويل وضيق | تصميم مسطح منخفض المستوى |
| الميزة الرئيسية | يحفظ عرض الخزانة | يحفظ ارتفاع الخزانة |
| أفضل حالة التثبيت | عرض محدود، ارتفاع كاف | ارتفاع محدود وعمق كاف |
| طريقة التبريد | مسار تدفق الهواء العمودي | مسار تدفق الهواء الأفقي |
| تخطيط المحطة الطرفية | اتصال أعلى | اتصال جانبي |
| تطبيق نموذجي | الخزانات الصناعية القياسية | خزائن مدمجة منخفضة الارتفاع |
إنها مناسبة للخزائن الكهربائية حيث تكون المساحة الأفقية محدودة ولكن الخلوص الرأسي متاح. يساعد الهيكل الضيق المهندسين على تحقيق تخطيطات داخلية مدمجة.
يركز التكوين الرأسي على تقليل عرض الخزانة، بينما تم تطوير التكوين الأفقي للتطبيقات ذات ارتفاع الخزانة المحدود.
يعتمد الأداء الكهربائي على التصميم المغناطيسي وقيمة الحث والتيار المقنن. يعمل الهيكل الرأسي بشكل أساسي على تحسين مرونة التثبيت وتكامل الخزانة.
نعم. تدعم Dufew الحلول المخصصة بما في ذلك المعلمات الكهربائية والأبعاد وهياكل التركيب ومواد الموصلات وفقًا لمتطلبات المشروع.
تتخصص Dufew Electric في مكونات إلكترونيات الطاقة المخصصة، بما في ذلك مفاعلات DC Link، ومفاعلات التيار المتردد، ومقاومات الكبح، والمحولات، والحلول الكهربائية ذات الصلة.
بفضل القدرة الهندسية الاحترافية وعمليات التصنيع الخاضعة للرقابة، توفر Dufew حلول مفاعلات موثوقة للأتمتة الصناعية وأنظمة VFD وتطبيقات تحويل الطاقة.
تشمل قدرات التصنيع ما يلي:
- المعالجة الأساسية الدقيقة
- إنتاج لف
- تعديل فجوة الهواء
- التشريب الفراغي
- اختبار الأداء الكهربائي
يتم التحقق من كل منتج من خلال مقاومة العزل، وتحمل الجهد الكهربي، والحث، وارتفاع درجة الحرارة، واختبار الضوضاء.
تحافظ Dufew على التحسين المستمر في إدارة الجودة ومعايير المنتج. توفر الشركة شهادة إدارة الجودة ISO، وشهادة CE، وتقارير اختبار المنتج، والوثائق الفنية لدعم العملاء الصناعيين العالميين.
تستخدم Dufew حلول التغليف الموجهة للتصدير لضمان النقل الآمن للمفاعلات الصناعية.
التعبئة والتغليف تشمل:
- حماية الرطوبة لمكونات العزل
- تثبيت معزز أثناء النقل
- حافظات خشبية مخصصة للموديلات الكبيرة
- تحديد المنتج والوثائق الفنية
يتم فحص كل مفاعل قبل الشحن وتزويده بالمستندات المطلوبة وفقًا لمتطلبات مشروع العميل.
