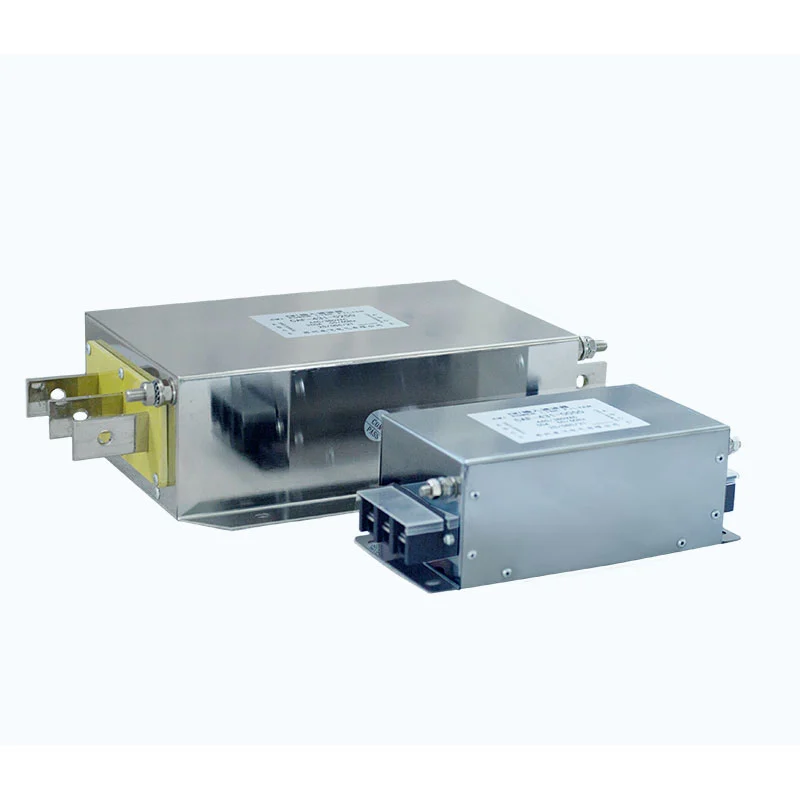

يشتمل مرشح التداخل الكهرومغناطيسي على شبكة ترشيح ذات تمرير منخفض متعددة المراحل تتكون من خنق الوضع المشترك، ومكثفات X، ومكثفات Y، ومقاومات.
يستخدم خنق الوضع الشائع موصلين ملفوفين على نفس النواة المغناطيسية ويقدم مقاومة عالية للتداخل في الوضع الشائع. يتم توصيل المكثفات X عبر موصلات الخط لقمع تداخل الوضع التفاضلي، بينما يتم توصيل المكثفات Y بين خطوط الطاقة والأرض لتوفير مسار لضوضاء الوضع المشترك عالية التردد إلى الأرض.
تعمل هذه المكونات معًا لتوفير قمع EMI واسع النطاق. تم تحسين هيكل الترشيح متعدد المراحل وفقًا لخصائص تردد التداخل التي يتم مواجهتها بشكل شائع في تطبيقات محركات التردد المتغير.
| المعلمة | مواصفة |
|---|---|
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| تردد التشغيل | 50 هرتز / 60 هرتز / حتى 500 هرتز |
| التصنيف الحالي | 5A-1600A |
| قوة عازلة | خط إلى خط: 1500 فولت تيار مستمر، 60 ثانية؛ الخط إلى الأرض: 2500 فولت تيار مستمر، 60 ثانية |
| مقاومة العزل | > 100 ميجا أوم عند 1000 فولت تيار مستمر |
| سعة التحميل الزائد | 1.4 × التيار المقنن لمدة دقيقة واحدة، مع فترات زمنية مدتها 15 دقيقة على الأقل |
| الحد الأقصى لطول الكابل | 400 متر للكابل المحمي؛ 300 متر للكابل غير المحمي |
| تصنيف الحماية | IP00 / IP20 |
| فئة العزل | T40 / فهرنهايت (155 درجة مئوية) |
| تصنيف مثبطات اللهب | UL94 V-2 |
| معيار المنتج | جيجابايت/ت 15287/8 |
- قمع الوضع المشترك والوضع التفاضلي: تم تصميم شبكة التصفية لتخفيف التداخل الكهرومغناطيسي في الوضع المشترك والوضع التفاضلي.
- قمع EMI ثنائي الاتجاه: يمكن للمرشح تخفيف التداخل الذي ينتقل بين مصدر الطاقة والمعدات المتصلة، مما يساعد على تقليل انتقال الضوضاء غير المرغوب فيها في كلا الاتجاهين.
- التوافق مع تطبيق VFD: مصمم لأنظمة محرك التردد المتغير حيث يتطلب التداخل الكهرومغناطيسي المرتبط بالتبديل والضوضاء الموصلة قمعًا إضافيًا.
- الترشيح متعدد المراحل: يوفر الجمع بين الاختناق ذي الوضع المشترك والمكثفات X والمكثفات Y والعناصر المقاومة أداء ترشيح متعدد المراحل.
- نطاق كهربائي واسع: خيارات الجهد المقدر من 220 فولت تيار متردد إلى 1140 فولت تيار متردد وخيارات التيار المقدر من 5 أمبير إلى 1600 أمبير تدعم مجموعة واسعة من تطبيقات الطاقة الصناعية.
- تصميم تيار منخفض التسرب: تم تصميم هيكل الترشيح مع الأخذ في الاعتبار تيار التسرب ومتطلبات تأريض النظام.
- تطبيقات الكابلات الطويلة: تتوفر التكوينات المناسبة لأنظمة VFD التي تستخدم كابلات محرك طويلة، وفقًا لظروف القيادة الفعلية والكابل والمحرك وظروف التثبيت.
- الاختيار المخصص: يمكن لشركة Dufew Electric تقييم الجهد المقنن والتيار والتردد وطول الكابل وظروف التثبيت ومعلمات التطبيق الأخرى لاختيار المنتج.
يعتبر مرشح التداخل الكهرومغناطيسي مناسبًا للتطبيقات الصناعية التي يكون فيها التوافق الكهرومغناطيسي وجودة الطاقة أمرًا مهمًا، بما في ذلك:
1. المعدات الصناعية ذات متطلبات التوافق الكهرومغناطيسي الصارمة.
2. الأنظمة التي تستخدم VFDs المتعددة حيث يجب التحكم في التداخل الكهرومغناطيسي بين محركات الأقراص.
3. قد تؤثر تطبيقات إدخال VFD التي يتم فيها إجراء أو تداخل مشع على شبكة الطاقة أو المعدات القريبة.
4. تتأثر أنظمة VFD بالاضطرابات الكهربائية أو التداخل التوافقي أو الضوضاء الكهرومغناطيسية الزائدة.
5. المعدات الصناعية التي تتطلب حماية إضافية ضد التشغيل غير الطبيعي المرتبط بالتداخل.
6. معدات التصنيع والأتمتة الصناعية.
7. الطاقة المتجددة وأنظمة تخزين الطاقة باستخدام معدات الطاقة الإلكترونية.
8. أنظمة قيادة المحركات ذات الكابلات الطويلة أو البيئات الكهرومغناطيسية الصعبة.
يتطلب اختيار مرشح التداخل الكهرومغناطيسي أكثر من مجرد مطابقة الجهد والتيار. يجب تقييم المرشح وفقًا للنظام الكهربائي الكامل وتكوين المعدات وبيئة التثبيت للتأكد من أن المواصفات المحددة مناسبة للتطبيق المقصود.
يمكن أن تدعم Dufew Electric التقييم الفني بناءً على الجهد والتيار المقنن، وتردد التشغيل، وتصنيف طاقة VFD، والتداخل في الوضع المشترك والوضع التفاضلي، وطول كابل المحرك، وتكوين الكابل المحمي أو غير المحمي، وظروف التأريض، ومساحة التثبيت، والمتطلبات الحرارية، والبيئة الكهرومغناطيسية، ورسومات العملاء أو المواصفات الفنية.
بالنسبة للمشاريع المخصصة، يمكن للعملاء تقديم المواصفات الكهربائية أو الرسومات الفنية أو العينات المادية أو معلومات المعدات أو شروط التطبيق للتقييم الهندسي. واستنادًا إلى هذه المتطلبات، يمكن لشركة Dufew Electric توفير المنتجات القياسية أو تطوير تكوينات المرشحات الخاصة بالتطبيقات.
حدد الجهد المقنن للمرشح والتيار المقنن وفقًا لتصنيف طاقة VFD والبيئة الكهرومغناطيسية. كمبدأ توجيهي عام للاختيار، يمكن اختيار التيار المقدر للمرشح بحوالي 1.2-1.5 مرة من التيار المقدر للمعدات، مع مراعاة التطبيق الفعلي وتوصيات الشركة المصنعة. يجب أن يتطابق الجهد المقنن للمرشح مع جهد تشغيل VFD.
تحقق من عدم وجود أي تلف في العلبة، وتأكد من أن الأجهزة الطرفية سليمة، وتأكد من أن علامات المنتج ومواصفاته مرئية بوضوح.
قم بتركيب المرشح عند نقطة دخول طاقة الجهاز أو عند جانب الإدخال لمصدر التداخل، مثل VFD، واحتفظ به قريبًا قدر الإمكان من المعدات المحمية.
عند تركيبه على خزانة تحكم معدنية، تأكد من وجود اتصال كافٍ من المعدن إلى المعدن بين حاوية الفلتر والخزانة لدعم تبديد الحرارة والحماية الكهرومغناطيسية.
استخدم فتحات التثبيت المخصصة لتثبيت الفلتر داخل خزانة التحكم أو على لوحة التثبيت. تأكد من تثبيت الفلتر بإحكام ومن مراعاة متطلبات مطابقة المعاوقة والتأريض بشكل صحيح.
قم بتوصيل الفلتر على التوالي بين مصدر الطاقة ومدخل VFD وفقًا لمخطط الأسلاك. لا تقم بعكس محطات الإدخال والإخراج.
يجب أن تكون محطة التأريض متصلة بشكل موثوق بالأرض الواقية. اجعل الاتصال الأرضي قصيرًا قدر الإمكان؛ يوصى باستخدام موصل تأريض لا يزيد طوله عن 30 سم.
لا تقم بتجميع أسلاك إدخال الفلتر مع أسلاك جانب التحميل أو أسلاك الإخراج. يمكن أن يؤدي القيام بذلك إلى زيادة الاقتران الكهرومغناطيسي بين جانبي الإدخال والإخراج ويقلل بشكل كبير من قدرة المرشح على قمع EMI.
يجب توجيه أسلاك الإدخال والإخراج بشكل منفصل لتقليل الاقتران غير المرغوب فيه.
بعد التأكد من صحة كافة التوصيلات، قم بتشغيل النظام ومراقبة حالة تشغيل VFD. تحقق من تحقيق التخفيض المتوقع في التداخل الكهرومغناطيسي وظروف التشغيل غير الطبيعية.
| عامل المقارنة | Dufew مرشح EMI المركب المتكامل | مرشح بسيط تقليدي |
|---|---|---|
| هيكل التصفية | تصفية متعددة المراحل باستخدام مجموعة من الاختناقات ذات الوضع المشترك ومكثفات X ومكثفات Y وعناصر المقاومة | يعتمد عادةً على بنية استقرائية أبسط أحادية المرحلة |
| قمع EMI | مصممة لمعالجة تداخل الوضع المشترك والوضع التفاضلي | قد يكون منع التداخل عالي التردد محدودًا اعتمادًا على بنية المرشح |
| الإدارة الحرارية | يمكن أن يدعم التصميم الهيكلي المتكامل ترتيب المكونات الأكثر تنظيمًا والإدارة الحرارية | قد يؤدي تركيز المكونات إلى زيادة تراكم الحرارة الموضعي في ظل ظروف الحمل العالي المستمر |
| تثبيت | يمكن أن يؤدي تكوين الفلتر المتكامل إلى تبسيط عملية التركيب والتوصيل الكهربائي | قد تتطلب مكونات التصفية المنفصلة تركيبًا وأسلاكًا إضافية |
| إدارة المواد | يمكن لوحدة متكاملة واحدة تبسيط ترميز المواد وإدارة المخزون | قد تؤدي المكونات المتعددة إلى زيادة عدد العناصر المادية |
| نطاق التطبيق | مناسب لأنظمة VFD والبيئات الصناعية ذات متطلبات EMI الصعبة | أكثر ملاءمة للتطبيقات البسيطة نسبيًا اعتمادًا على البيئة الكهربائية |
Dufew Electric هي شركة مصنعة وموردة مقرها الصين لمكونات إلكترونيات الطاقة، مع قدرات تصنيع تغطي المقاومات الصناعية، وأنظمة الكبح، والمفاعلات، ومرشحات EMI، ومرشحات الطاقة، والمحولات، والمكونات الكهربائية المخصصة. بالنسبة لمرشحات التداخل الكهرومغناطيسي، يتم إجراء الإنتاج والفحص وفقًا لمواصفات المنتج والمتطلبات الفنية المطبقة ومتطلبات العملاء.
تغطي عملية التصنيع اختيار المواد، وتجميع المكونات، والاختبار الكهربائي، والتحقق من الأداء، والفحص النهائي، والتعبئة، والشحن. قد تشمل اختبارات الجودة الرئيسية ما يلي:
- الفولطية والتحقق الحالي
- اختبار مقاومة العزل
- اختبار قوة العزل الكهربائي
- اختبار الأداء الكهربائي
- الفحص البصري والأبعاد
- فحص المحطة والاتصال
- فحص المنتج النهائي
يتم التحكم في مواصفات المنتج ومتطلبات الفحص طوال فترة الإنتاج للحفاظ على الأداء الكهربائي المتسق وجودة المنتج. ويمكن أيضًا توفير سجلات الاختبار الخاصة بالمنتج والوثائق الفنية وفقًا لمتطلبات المشروع.
تحتفظ Dufew Electric بشهادات الجودة ذات الصلة ووثائق المنتج وسجلات الاختبار لدعم تقييم العملاء ومتطلبات الشراء.
يمكن توفير الشهادات والمستندات الفنية المعمول بها للمراجعة وفقًا لمتطلبات المنتج والمشروع والعملاء المحددة.
كمورد لمكونات إلكترونيات الطاقة في الصين، تدعم Dufew Electric الطلبات الدولية B2B بدءًا من اختيار المنتج وتقييم العينات وحتى الإنتاج والفحص والتعبئة والشحن.
يمكن تنسيق ترتيبات التسليم النموذجية وفقًا لحجم الطلب وأبعاد المنتج والوجهة والمهلة الزمنية ومتطلبات العملاء.
قد تشمل الخيارات اللوجستية المتاحة ما يلي:
- الشحن البحري: مناسب للطلبات الدولية المنتظمة والكبيرة الحجم.
- الشحن الجوي: مناسب للشحنات العاجلة والعينات والطلبات الصغيرة الحجم.
- التسليم السريع: مناسب للعينات الفنية والطرود الصغيرة التي تتطلب تسليمًا أسرع.
- وكيل الشحن المعين من قبل العميل: يمكن لشركة Dufew Electric تنسيق الشحن مع مزود الخدمات اللوجستية المعين من قبل العميل عند الحاجة.
يمكن ترتيب عبوات التصدير وفقًا لهيكل المنتج ومتطلبات النقل للمساعدة في حماية المكونات الكهربائية أثناء المناولة والنقل الدولي.
تركز Dufew Electric على مكونات إلكترونيات الطاقة بما في ذلك المقاومات وأنظمة الكبح والمفاعلات ومرشحات التداخل الكهرومغناطيسي ومرشحات الطاقة والمحولات.
يمكن تقييم اختيار المنتج وفقًا للمعايير الكهربائية، وخصائص VFD، وطول الكابل، والبيئة الكهرومغناطيسية، وظروف التثبيت، ومتطلبات النظام الأخرى.
يدعم Dufew المواصفات الكهربائية المخصصة والتكوينات والرسومات والعينات والمتطلبات الخاصة بالتطبيقات الخاضعة للتقييم الهندسي.
يشمل التصنيع فحص المواد، والتجميع الخاضع للرقابة، والاختبار الكهربائي، والفحص النهائي، وتوثيق المنتج وفقًا للمتطلبات المعمول بها.
تدعم Dufew Electric الشركات المصنعة للمعدات، وتكامل الأنظمة، والموزعين، وعملاء OEM، والمستخدمين الصناعيين من خلال توريد المنتجات والتنسيق اللوجستي الدولي.
تعمل شبكة الترشيح الخاصة بها على تخفيف الضوضاء غير المرغوب فيها التي تنتقل بين مصدر الطاقة والمعدات المتصلة، مما يساعد على تقليل التداخل الكهرومغناطيسي الوارد والصادر.
نعم، عند الحاجة إلى قمع EMI إضافي. تعالج المفاعلات في المقام الأول توافقيات التيار واضطرابات الطاقة، بينما تستهدف مرشحات EMI الضوضاء الكهرومغناطيسية. وبالتالي يمكنهم أن يكملوا بعضهم البعض.
لا، الموصلات معزولة كهربائيًا بينما تتشارك في نفس النواة المغناطيسية. وفي ظل التشغيل العادي بالوضع التفاضلي، فإن تدفقاتها المغناطيسية تلغي بعضها البعض إلى حد كبير.
لا، تُستخدم المكثفات X عبر موصلات الخط لضوضاء الوضع التفاضلي، بينما تتصل المكثفات Y بين خطوط الطاقة والأرض لضوضاء الوضع الشائع. لديهم متطلبات مختلفة للسلامة والعزل.
