نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.
تم تركيب مفاعل الإخراج الكهربائي Dufew بين أطراف إخراج VFD والمحرك لتحسين جودة نقل الطاقة وحماية أنظمة المحرك من إجهاد التحويل عالي التردد.
خصائص التبديل السريع لجهد خرج PWM من VFDs قد تولد إجهادًا عاليًا dv/dt، وموجات جهد منعكسة، وتيارات توافقية، وتيار شحن كابل إضافي. تصبح هذه التأثيرات أكثر خطورة عند استخدام الكابلات الطويلة بين العاكس والمحرك.
من خلال إضافة مقاومة مناسبة إلى دائرة الخرج، يساعد المفاعل على تنعيم أشكال موجات الجهد، وتقليل ارتفاع جهد طرف المحرك، وتقليل إجهاد العزل، وتحسين موثوقية أنظمة القيادة الصناعية.
تستخدم مفاعلات Dufew نوى فولاذية من السيليكون منخفضة الفقد، ومواد عازلة ذات درجة حرارة عالية، وهياكل متعرجة محسنة لضمان أداء مستقر في ظل التشغيل الصناعي المستمر.
عندما يكون الكابل بين العاكس والمحرك طويلًا جدًا، فإن السعة الموزعة للكابل تولد تيار شحن إضافي.
وبدون الحماية المناسبة، قد يؤدي ذلك إلى:
- أجهزة إنذار التيار الزائد VFD
- تشغيل المحرك غير المستقر
- زيادة الجهد الناتج العاكس
- انخفاض موثوقية النظام
يعمل مفاعل إخراج VFD على تقليل تيار الشحن السعوي وتحسين استقرار النظام، خاصة بالنسبة للتطبيقات التي يتم فيها تركيب المحرك بعيدًا عن خزانة العاكس.
يقلل المفاعل من تأثير تغيرات جهد PWM عالية التردد الناتجة عن VFD، مما يساعد على حماية عزل المحرك أثناء التشغيل المستمر.
إنه يقلل من ضغط الجهد على ملفات المحرك، ويقلل من تقادم العزل، ويطيل عمر خدمة المحرك. ويساعد ذلك على تحسين موثوقية النظام بشكل عام، خاصة في التطبيقات الصناعية كثيرة المتطلبات.
عندما يتم تركيب المحركات بعيدًا عن خزانات VFD، يمكن للكابلات الطويلة أن تزيد من تيار الشحن وتتسبب في تأثيرات الجهد المنعكس.
ويساعد المفاعل على تقليل هذه التأثيرات من خلال تحسين جودة شكل الموجة الحالية والحد من تقلبات الجهد. وهو يدعم مسافات نقل أطول للكابل مع الحفاظ على التشغيل المستقر للمحرك.
يساعد التصميم الاستقرائي الأمثل على منع المكونات التوافقية عالية التردد المتولدة أثناء تشغيل VFD.
كما أنه يقلل من الضوضاء الكهرومغناطيسية للمحرك، وتيار التسرب، والتداخل المحتمل مع معدات الأتمتة والتحكم القريبة، مما يخلق بيئة تشغيل أكثر استقرارًا.

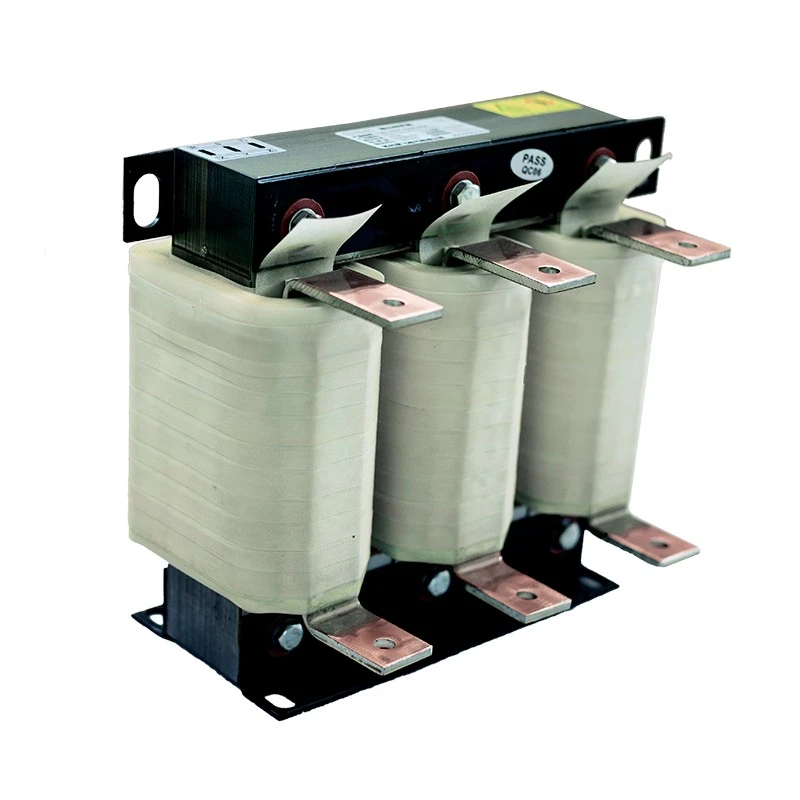

يتم تصنيع المفاعل بقلب فولاذي من السيليكون المدلفن على البارد، ونظام عزل من الفئة F، وعملية تشريب فراغي، وخيارات لف النحاس أو الألومنيوم.
يضمن هذا البناء القوي محاثة مستقرة، وتقليل الاهتزاز، وأداء حراري موثوق للتشغيل الصناعي على المدى الطويل.
يوفر الهيكل الأساسي المتماثل ثلاثي الطور أداءً مغناطيسيًا متوازنًا عبر جميع اللفات.
فهو يساعد على تقليل الخسائر المغناطيسية مع الحفاظ على خصائص الحث المستقرة، مما يضمن الأداء الكهربائي المتسق أثناء تشغيل VFD.
المفاعل متاح في تكوينات مختلفة، بما في ذلك الهياكل المفتوحة IP00 ومرفقات الحماية IP20، لتلبية متطلبات التثبيت المختلفة.
وهو يدعم طرق التثبيت الرأسية والأفقية. تتوفر الأبعاد المخصصة لتتناسب مع مساحة الخزانة وظروف التركيب واحتياجات التطبيقات المحددة.
تُستخدم حلول مفاعلات Dufew على نطاق واسع في التطبيقات الصناعية التي تتطلب حماية المحرك وتشغيل VFD المستقر.
تشمل التطبيقات النموذجية ما يلي:
- أنظمة القيادة ذات التردد المتغير لتحسين استقرار الطاقة وتقليل الضغط الكهربائي على المحركات.
- خزانات التحكم بالمحركات الصناعية والمضخات والمراوح التي تتطلب تشغيلًا مستمرًا موثوقًا به.
- الرافعات ومعدات الرفع وآلات التعدين ومعدات الموانئ المستخدمة في ظروف العمل الصعبة.
- مصانع الدرفلة وآلات القولبة بالحقن وآلات النسيج لعمليات إنتاج مستقرة وفعالة.
- خطوط الإنتاج الآلية ومعدات الطاقة المتجددة حيث يكون أداء الطاقة الموثوق أمرًا مهمًا.
| حالة التطبيق | توصية |
|---|---|
| طول كابل المحرك يتجاوز 50 مترا | مُستَحسَن |
| مطلوب حماية عزل المحرك | مُستَحسَن |
| ضجيج المحرك يحتاج إلى تقليل | مُستَحسَن |
| يؤثر التداخل عالي التردد على أجهزة الاستشعار | مُستَحسَن |
| التسارع والتباطؤ المتكرر | مُستَحسَن |
يجب أن يعتمد اختيار المفاعل على معلمات VFD، وظروف الكابل، ومتطلبات المحرك لضمان الأداء المناسب والتشغيل الموثوق.
يجب أن يأخذ الاختيار في الاعتبار عوامل رئيسية مثل:
- الفولطية والتيار الناتج
- قوة المحرك وتردد التشغيل
تؤثر خصائص الكابلات وظروف التثبيت أيضًا على اختيار المفاعل، بما في ذلك:
- طول الكابل ونوع الكابل
- بيئة التثبيت
- السعة الموزعة
يجب تقييم عزل المحرك وظروف التشغيل لتتناسب مع حل المفاعل المناسب، بما في ذلك:
- فئة العزل
- حالة التشغيل
- متطلبات الحماية
توفر Dufew تصميمات مفاعلات مخصصة وفقًا للتطبيقات الصناعية المختلفة ومتطلبات النظام.
كال-4321-0250-إيسا
| شفرة | وصف |
|---|---|
| ترخيص وصول العميل | سلسلة مفاعل التيار المتردد |
| 4 | مستوى الجهد |
| 3 | ثلاث مراحل |
| 2 | نوع مفاعل الإخراج |
| 1 | انخفاض الجهد |
| 0250 | التصنيف الحالي |
| الذكاء الاصطناعي | الهيكل الأساسي |
| S | نوع التثبيت |
| A | لف الألومنيوم |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مفاعل إخراج VFD |
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| تكرار | 50 هرتز / 60 هرتز |
| التصنيف الحالي | 5 أ - 3800 أ |
| انخفاض الجهد | 0.5% / 1% / 2% / 4% |
| سعة التحميل الزائد | 1.5 مرة التصنيف الحالي لمدة 60 ثانية |
| قوة عازلة | 3000 فولت تيار متردد / 50 هرتز / 1 دقيقة |
| مقاومة العزل | ≥100MΩ |
| درجة الحماية | IP00 / IP20 |
| فئة العزل | الفئة F (155 درجة مئوية) |
| مستوى الضوضاء | ≥65 ديسيبل |
| خدمة الحياة | ≥15 سنة |
شركة Dufew Electric متخصصة في مكونات الطاقة الصناعية وحلول المفاعلات المخصصة.
يتم تصنيع كل مفاعل إخراج بعمليات خاضعة للرقابة بما في ذلك:
- فحص التصنيع الأساسي
- التحكم في عملية اللف
- اختبار تحمل الجهد العالي
- اختبار مقاومة العزل
- فحص ارتفاع درجة الحرارة
- التحقق من الأداء الكهربائي
يمكن توفير المنتجات مع:
- الالتزام بنظام إدارة الجودة ISO
- منتجات معتمدة من CE
- الوثائق الفنية المخصصة
قبل الشحن، يتم فحص كل مفاعل وفقًا لمواصفات العميل لضمان التثبيت والتشغيل الموثوق به.
تتطلب المفاعلات الصناعية حماية موثوقة أثناء النقل الدولي بسبب وزنها ومكوناتها الكهرومغناطيسية.
يوفر دوفيو:
| طريقة النقل | طلب |
|---|---|
| الشحن البحري | الطلبات الصناعية الكبيرة ومشاريع المعدات الكاملة |
| الشحن الجوي | عينة ومتطلبات التسليم العاجلة |
| النقل البري | التسليم الصناعي الإقليمي |
ميزات التعبئة والتغليف:
- حماية مقاومة للرطوبة
- تثبيت مقاوم للصدمات
- تصدير الحالات الخشبية القياسية
- التعبئة والتغليف حسب حجم المنتج ووزنه
يتم تركيبه بين أطراف إخراج VFD والمحرك لتحسين جودة شكل موجة الإخراج وتقليل الضغط الكهربائي على جانب المحرك.
يُستخدم بشكل شائع لتطبيقات الكابلات الطويلة، وحماية عزل المحرك، والأنظمة المتأثرة بارتفاع الجهد أو الضوضاء أو التداخل.
لا. مكونات جانب الإدخال وجانب المحرك لها وظائف مختلفة. يركز أحدهما على حماية مصدر الطاقة، بينما يعمل الآخر على تحسين الأداء من جانب المحرك.
نعم. توفر Dufew حلولاً مخصصة بناءً على الجهد والتيار ومتطلبات التثبيت وبيئة التشغيل.
توفر Dufew Electric حلول مفاعلات موثوقة لتطبيقات VFD الصناعية مع قدرة تصنيع احترافية ودعم هندسي مخصص ومراقبة صارمة للجودة.
بدءًا من حماية المحرك وحتى تطبيقات القيادة لمسافات طويلة، تساعد Dufew العملاء على تحسين موثوقية المعدات وتقليل تكاليف الصيانة وتحقيق التشغيل المستقر.
