نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.
توفر محركات التردد المتغير تحكمًا فعالاً في سرعة المحرك وإدارة الطاقة، ولكن عملية التبديل عالية التردد الخاصة بها قد تؤدي إلى ظهور تيارات توافقية وتقلبات في الجهد وضغط كهربائي إضافي على المعدات المتصلة.
يعمل مفاعل Dufew الكهربائي ذو التردد المتغير على تحسين أداء نظام VFD عن طريق إضافة مقاومة مناسبة للدائرة. وفقاً لموضع التثبيت ومتطلبات النظام، فإنه يوفر وظائف حماية مختلفة لكل من جانب مصدر الطاقة وجانب تحميل المحرك.
يعتمد الاختيار على ما إذا كان التحدي الكهربائي الرئيسي يحدث في جانب مصدر الطاقة أو جانب تحميل المحرك.
عند تركيبه على جانب الإدخال لـ VFD، يساعد المفاعل على تحسين جودة الطاقة، وتقليل التأثير التوافقي، والحد من تأثير التيار العابر.
عند تركيبه على جانب الإخراج لـ VFD، فإنه يساعد على تحسين الظروف الكهربائية من جانب المحرك، وتقليل الضغط المرتبط بالتبديل، وتحسين موثوقية نظام القيادة.

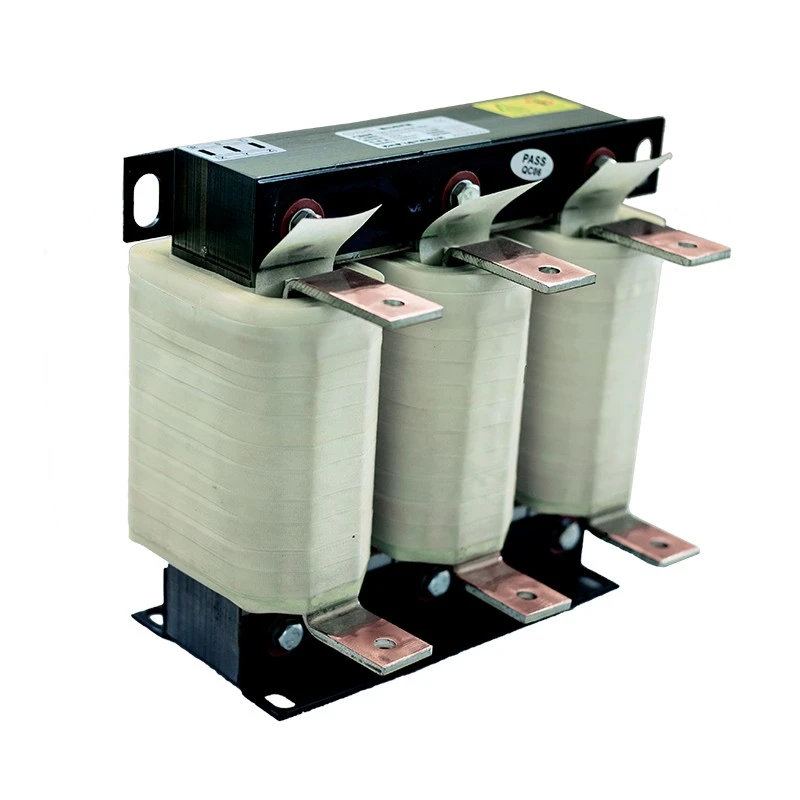

تم تصنيع مفاعلات Dufew باستخدام نوى فولاذية من السيليكون المدرفلة على البارد منخفضة الفقد، ومواد عزل من الفئة F، وتقنية التشريب الفراغي، وهياكل ملفوفة محسنة، مما يوفر أداء حث مستقرًا وخصائص حرارية موثوقة ومتانة صناعية طويلة المدى.
تتطلب البيئات الصناعية المختلفة تكوينات مختلفة للمفاعلات. توفر Dufew حلولاً قائمة على التطبيقات وفقًا لظروف التشغيل الفعلية وبنية النظام والمتطلبات الكهربائية، مما يساعد على تحسين الأداء من جانب الطاقة وجانب المحرك.
يتم تركيبه بين أطراف إمداد الطاقة وأطراف إدخال VFD، ويتم استخدام تكوين جانب الإدخال بشكل أساسي لتحسين البيئة الكهربائية لنظام القيادة. فهو يساعد على تقليل تأثير التيار التوافقي وتيار زيادة المدخلات مع تحسين استقرار مصدر الطاقة والحد من التداخل الذي قد يؤثر على أجهزة التحكم المنطقية القابلة للبرمجة وأجهزة الاستشعار ومعدات التحكم الأخرى.
هذا التكوين مناسب للمنشآت الصناعية ذات أنظمة VFD المتعددة، والمعدات التي تعمل في ظل ظروف طاقة غير مستقرة، والتطبيقات التي تتطلب جودة طاقة محسنة.
يتم تركيبه بين أطراف إخراج VFD والمحرك، ويركز تكوين جانب الإخراج على تحسين ظروف التشغيل من جانب المحرك. فهو يساعد على تقليل ضغط تحويل PWM، وتحسين جودة شكل موجة الإخراج، والحد من الاضطرابات الكهربائية، ودعم تشغيل المحرك بشكل أكثر استقرارًا وموثوقية.
تشمل التطبيقات النموذجية توصيلات المحركات لمسافات طويلة، والآلات الثقيلة، والمعدات التي يكون فيها تحسين موثوقية المحرك أمرًا مهمًا.
بالنسبة للتطبيقات المتأثرة بظروف الطاقة غير المستقرة أو التداخل التوافقي، تساعد المفاعلات في تقليل تأثير التيار التوافقي، وتحسين استقرار مصدر الطاقة، والحد من تغيرات التيار العابر. يمكنها أيضًا تقليل التداخل الكهربائي الذي يؤثر على المعدات الحساسة، مما يجعلها مناسبة للأنظمة الصناعية ذات محركات الأقراص المتعددة أو المتطلبات الصارمة لجودة الطاقة.
ومن ناحية المحرك، يساعد المفاعل على تقليل الضغط الكهربائي الناتج عن التبديل عالي التردد وتحسين ظروف دائرة الخرج. وهذا يدعم التشغيل الموثوق للمحرك ويمكن أن يساعد في تقليل الانقطاعات غير الطبيعية أثناء ظروف التشغيل الصعبة.
تستخدم مفاعلات Dufew نوى فولاذية من السيليكون المدرفلة على البارد منخفضة الفقد، وتصميمات دوائر مغناطيسية محسنة، وتقنية لف دقيقة للحفاظ على خصائص الحث المستقرة أثناء التشغيل المستمر. يساعد الهيكل الناتج على تقليل فقدان المغناطيسية وارتفاع درجة الحرارة مع دعم الأداء الموثوق به على المدى الطويل.
يجمع نظام العزل بين المواد العازلة من الفئة F مع التشريب الفراغي وعمليات المعالجة بدرجة الحرارة العالية. يعمل هذا البناء على تحسين مقاومة الرطوبة، والقوة الميكانيكية، والمتانة الحرارية، مما يساعد المفاعل على الحفاظ على أداء موثوق به وعمر خدمة أطول في البيئات الصناعية.
تدعم Dufew حلول المفاعلات المخصصة بناءً على الجهد المقنن، والتيار المقدر، ومتطلبات انخفاض الجهد، وهيكل التثبيت، ومواد اللف، ومتطلبات الحماية. يمكن تكييف التكوين مع المعلمات الكهربائية المختلفة وتخطيطات الخزانة.
تشمل الخيارات المتاحة اللفات النحاسية أو الألومنيوم، والتركيب الرأسي أو الأفقي، وهياكل الحماية المختلفة مثل تصميمات IP00 المفتوحة ومرفقات الحماية IP20. تسمح هذه المرونة بدمج المفاعل في مجموعة واسعة من أنظمة VFD والطاقة الصناعية.
تستخدم حلول مفاعل Dufew على نطاق واسع في:
| طلب | المتطلبات الرئيسية |
|---|---|
| أنظمة القيادة ذات التردد المتغير | تحسين الاستقرار الكهربائي والموثوقية |
| معدات الأتمتة الصناعية | تقليل التداخل الكهربائي |
| أنظمة المضخات والمراوح | دعم التشغيل المستمر للمحرك |
| الرافعات ومعدات الرفع | تحسين الموثوقية في ظل الأحمال الديناميكية |
| مصاعد | تعزيز استقرار نظام القيادة |
| آلات صب الحقن | تحسين أداء التحكم في المحركات |
| آلات النسيج | الحفاظ على عملية مستقرة |
| معدات الاختبار الصناعي | تحسين الاتساق الكهربائي |
يعتمد التكوين الصحيح للمفاعل على متطلبات النظام الفعلية.
| حالة التطبيق | الحل الموصى به |
|---|---|
| ضعف جودة الطاقة أو التداخل التوافقي | مفاعل من جانب الإدخال |
| تتشارك العديد من VFDs في مصدر طاقة واحد | مفاعل من جانب الإدخال |
| متطلبات حماية المحرك | مفاعل جانب الإخراج |
| اتصال المحرك لمسافات طويلة | مفاعل جانب الإخراج |
| التسارع والتباطؤ المتكرر | مفاعل جانب الإخراج |
| استكمال تحسين نظام VFD | حل مفاعل مخصص |
يوفر Dufew الدعم الهندسي للتوصية بالمواصفات المناسبة وفقًا للجهد والتيار وموضع التثبيت وبيئة التشغيل.
يتطلب اختيار المفاعل المناسب النظر في معلمات VFD، وظروف النظام الفعلية، ومستوى الحماية المطلوب. وتساعد مطابقة هذه العوامل مع الخصائص الكهربائية والميكانيكية للمفاعل على ضمان التشغيل المستقر والتكامل السليم في نظام التشغيل.
تتضمن معلمات VFD الرئيسية الجهد المقنن، والتيار المقنن، وقوة المحرك، وتردد التشغيل. تحدد هذه القيم المتطلبات الكهربائية الأساسية للمفاعل ويجب أن تكون مطابقة لمواصفات نظام التشغيل.
يجب أيضًا تقييم موضع التثبيت وحالة مصدر الطاقة ومسافة توصيل المحرك وخصائص الحمل وبيئة التشغيل. على سبيل المثال، قد تتطلب كابلات المحرك الطويلة أو تغييرات الحمل المتكررة أو البيئات الصناعية الصعبة تكوينًا مختلفًا للمفاعل.
وظيفة الحماية المطلوبة هي اعتبار مهم آخر. اعتمادًا على التطبيق، يمكن اختيار المفاعل لتقليل التأثير التوافقي، أو تحسين استقرار الطاقة، أو توفير حماية من جانب المحرك، أو تلبية متطلبات انخفاض الجهد المحددة، أو دعم التشغيل المستمر تحت الأحمال المطلوبة.
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مفاعل محرك التردد المتغير |
| طلب | تطبيقات VFD لجانب الإدخال/الإخراج |
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| التصنيف الحالي | 5 أ - 3800 أ |
| مرحلة | مرحلة واحدة / ثلاث مراحل |
| تكرار | 50 هرتز / 60 هرتز / مخصص حتى 500 هرتز |
| انخفاض الجهد | 0.5% / 1% / 2% / 4% |
| مادة اللف | النحاس / الألومنيوم |
| نوع التثبيت | عمودي / أفقي |
| طريقة التبريد | تبريد الهواء الطبيعي |
| القدرة على التحميل الزائد | 1.5 مرة التصنيف الحالي لمدة 60 ثانية |
| قوة عازلة | 3000 فولت تيار متردد / 50 هرتز / 5 مللي أمبير / 1 دقيقة |
| مقاومة العزل | ≥100MΩ (1000VDC) |
| درجة الحماية | IP00 / IP20 |
| فئة العزل | الفئة F (155 درجة مئوية) |
| درجة مثبطات اللهب | UL94V-2 |
| مستوى الضوضاء | ≥65 ديسيبل |
| خدمة الحياة | ≥15 سنة |
| المعايير | IEC289 / GB10229 / JB9644 |
مثال: CAL-4321-0250-EISA
| شفرة | وصف |
|---|---|
| ترخيص وصول العميل | سلسلة مفاعل التيار المتردد |
| 4 | مستوى الجهد |
| 3 | ثلاث مراحل |
| 2 | نوع المفاعل |
| 1 | انخفاض الجهد |
| 0250 | التصنيف الحالي |
| الذكاء الاصطناعي | الهيكل الأساسي |
| جنوب غرب | هيكل التثبيت |
| مكيف الهواء | مادة اللف |
شركة Dufew Electric متخصصة في مكونات إلكترونيات الطاقة، بما في ذلك المفاعلات والمقاومات وأنظمة الكبح والمحولات والحلول الكهربائية المخصصة. تغطي قدراتها التصنيعية المعالجة الأساسية واللف ومعالجة العزل والتحقق من الأداء الكهربائي للتطبيقات الصناعية المختلفة.
تتضمن عملية التصنيع معالجة قلب الفولاذ السيليكوني، ولف الملف الدقيق، والتشريب الفراغي، والمعالجة بدرجة حرارة عالية، واختبار الأداء الكهربائي. تساعد هذه العمليات في الحفاظ على خصائص المنتج المتسقة والأداء الموثوق به أثناء التشغيل المستمر.
يغطي فحص الجودة مقاومة العزل، وتحمل الجهد، وارتفاع درجة الحرارة، والتحقق من الأداء الكهربائي. يوفر كل اختبار تحققًا إضافيًا من موثوقية العزل والأداء الحراري والجودة الكهربائية الشاملة.
تدعم Dufew التصميم المخصص والتعاون في تصنيع المعدات الأصلية وتصنيع التصميم الشخصي والتصنيع بناءً على رسومات العملاء ومتطلبات التطبيق. تتوفر أيضًا خدمات التوثيق الفني وهندسة التطبيقات لدعم اختيار المنتج وتكامل النظام وتطوير المشروع.
يتم تصنيع منتجات Dufew وفقًا للمتطلبات الصناعية المعترف بها، بما في ذلك:
- نظام إدارة الجودة ISO 9001
- الامتثال CE
- إي إي سي 289
- GB10229
-JB9644
توفر Dufew حلول تغليف بمعايير التصدير وفقًا لأبعاد المنتج والوزن ومتطلبات النقل.
التعبئة والتغليف تشمل:
- حماية مقاومة للصدمات
- عبوة مقاومة للرطوبة
- تصدير الحالات الخشبية
- سجلات التفتيش قبل الشحن
تضمن هذه التدابير النقل الآمن وأداء التثبيت الموثوق.
| مقارنة | مفاعل محرك التردد المتغير | مفاعل التيار المتردد التقليدي |
|---|---|---|
| الغرض من التطبيق | مصمم لأنظمة VFD ذات الخصائص التوافقية وPWM | تطبيقات الحد الحالية العامة |
| القدرة على التكيف مع التردد | يدعم ظروف التشغيل 50 هرتز - 500 هرتز | مصممة بشكل رئيسي للتردد القياسي |
| حماية المحرك | يقلل من ضغط جهد PWM وتيار شحن الكابل | قدرة محدودة على حماية المحرك |
| مرونة التثبيت | يمكن تهيئتها لتطبيقات الإدخال أو الإخراج | عادة ما تكون مصممة لتطبيق ثابت |
| التوافق الصناعي | مناسبة للآلات التي يحركها VFD | مناسبة للأنظمة الكهربائية العامة |
يوصى باستخدام المفاعل عندما يواجه نظام VFD تداخلًا توافقيًا، أو تقلبات الجهد، أو إنذارات التيار الزائد المتكررة، أو مسافة طويلة لكابل المحرك، أو متطلبات حماية عزل المحرك.
يتم اختيار التثبيت من جانب الإدخال بشكل أساسي لتحسين جودة الطاقة وتقليل التوافقيات.
يتم اختيار التثبيت من جانب الإخراج بشكل أساسي لتحسين الظروف الكهربائية من جانب المحرك وتعزيز موثوقية القيادة.
يعتمد الاختيار على ظروف النظام ومتطلبات المعدات وبيئة التشغيل.
يمكن أن يساعد في تقليل التداخل التوافقي، وتقلب الجهد، والضغط الكهربائي، والتشغيل غير المستقر الناتج عن ظروف التشغيل الصناعية الصعبة.
نعم. يدعم Dufew الجهد المخصص والتيار وانخفاض الجهد ومواد اللف وهيكل التثبيت والمعلمات الكهربائية وفقًا لمتطلبات المشروع.
توفر Dufew Electric حلول مفاعلات تيار متردد مخصصة لأنظمة المحركات الصناعية مع قدرة تصنيع احترافية ودعم هندسي ومراقبة صارمة للجودة.
بدءًا من تحسين جودة الطاقة وحتى تحسين محرك المحرك، تساعد Dufew العملاء على تحسين موثوقية المعدات وتقليل الضغط الكهربائي وتحقيق تشغيل مستقر على المدى الطويل.
اتصل بشركة Dufew Electric للحصول على تصميم مفاعل مخصص والتعاون في مجال تصنيع المعدات الأصلية.
