نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

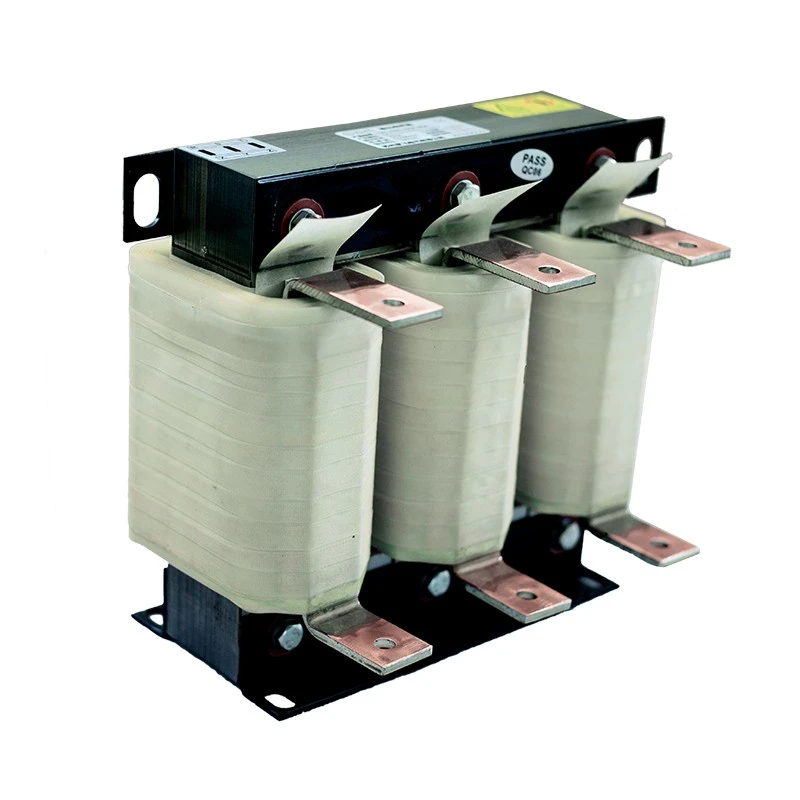

يتم تركيب مفاعل الحمل الكهربائي Dufew بشكل متسلسل بين أطراف إخراج VFD (U/V/W) وأحمال المحرك لتحسين استقرار جانب الحمل والحفاظ على التشغيل الموثوق به في أنظمة تشغيل المحركات لمسافات طويلة.
في تطبيقات المحركات ذات التردد المتغير، تمر إشارات التبديل عالية التردد الناتجة عن أجهزة الطاقة العاكسة عبر كابلات المحرك. عندما تزيد مسافة الكابل، قد تتسبب السعة الموزعة في تيار شحن إضافي، وتقلب التيار، وأداء غير مستقر للنظام.
من خلال إضافة مقاومة مناسبة إلى دائرة الخرج، يساعد المفاعل على تقليل تأثير خصائص الكابل، وتنعيم تباين التيار، وتحسين موثوقية أنظمة المحرك التي يحركها VFD.
تم تصنيع مفاعل Dufew Load Reactor باستخدام نوى فولاذية من السيليكون المدرفلة على البارد منخفضة الفقد، ومواد عزل من الفئة F، وتقنية التشريب الفراغي، وهياكل ملف محسّنة، مما يوفر أداء حث مستقرًا وموثوقية حرارية ممتازة وعمر خدمة طويل في ظل الظروف الصناعية الصعبة. يمكن للنماذج ذات التيار العالي أن تعتمد هياكل لف رقائق مدمجة لتحسين تبديد الحرارة وتقليل ارتفاع درجة الحرارة.
قد تؤدي تركيبات المحركات لمسافات طويلة والأحمال الصناعية المتغيرة إلى خلق تحديات كهربائية، بما في ذلك:
- زيادة تأثيرات السعة الموزعة للكابل
- تيار الشحن الزائد بالسعة
- التقلبات الحالية أثناء التشغيل
- رحلات حماية التيار الزائد للإنفيرتر
- انخفاض استقرار محرك السيارة
- التداخل الكهرومغناطيسي في أنظمة التحكم
يساعد مفاعل التحميل المحدد بشكل صحيح على تحسين الخصائص الكهربائية لجانب الحمل، وتحسين استقرار النظام، وتقليل وقت التوقف غير المتوقع في التطبيقات الصناعية.
عندما يتم تركيب المحركات بعيدًا عن خزانات VFD، يمكن أن تؤثر خصائص الكابل على الأداء الكهربائي وتزيد الضغط على نظام القيادة. يساعد مفاعل التحميل Dufew على تقليل تأثير سعة الكابل الموزعة والحد من تيار الشحن السعوي، مما يدعم النقل لمسافات طويلة الأكثر استقرارًا والتشغيل الموثوق للمحركات المثبتة عن بعد.
غالبًا ما تعمل المعدات الصناعية بأحمال متغيرة وتسارع أو تباطؤ متكرر. يساعد تصميم المفاعل الأمثل على تسهيل تقلبات التيار والحفاظ على تشغيل أكثر اتساقًا للمحرك، مما يقلل من ظروف التشغيل غير الطبيعية ويدعم الأداء المستقر في ظل الأحمال الديناميكية.
يمكن أن تؤثر الاضطرابات عالية التردد المتولدة أثناء تشغيل VFD على المحركات بالإضافة إلى معدات التحكم والأتمتة القريبة. يساعد تأثير الترشيح من جانب الحمل على تقليل المكونات التوافقية عالية التردد والتداخل الكهرومغناطيسي، بينما يساهم أيضًا في تقليل الضوضاء والاهتزاز أثناء تشغيل المحرك.
إنه يستخدم قلب فولاذي من السيليكون المدرفل على البارد منخفض الفقد، نظام العزل من الفئة F، التشريب الفراغي، والمعالجة بدرجة حرارة عالية. تتوفر خيارات لف النحاس أو الألومنيوم وفقًا لمتطلبات التطبيق. يوفر هذا المزيج محاثة مستقرة واهتزازًا متحكمًا وأداء حراريًا موثوقًا للتشغيل الصناعي على المدى الطويل.
يوفر الهيكل الأساسي المتماثل ثلاثي المراحل أداءً مغناطيسيًا متوازنًا وخصائص حث مستقرة مع المساعدة في تقليل فقدان المغناطيسية. يدعم هذا الترتيب الأمثل الأداء الكهربائي المتسق والتشغيل الموثوق أثناء الاستخدام المستمر.
تتوفر تكوينات تركيب مختلفة لاستيعاب تخطيطات الخزانات والمعدات المختلفة، بما في ذلك الهياكل المفتوحة IP00، ومرفقات الحماية IP20، والتركيب الرأسي، والتركيب الأفقي. يمكن أيضًا توفير الأبعاد المخصصة وفقًا لمساحة الخزانة المتاحة وهيكل المعدات ومتطلبات المشروع المحددة.
تُستخدم حلول Dufew Load Reactor على نطاق واسع في:
| مجال التطبيق | متطلبات العملاء |
|---|---|
| أنظمة قيادة السيارات لمسافات طويلة | تقليل تأثيرات الكابل وتحسين استقرار الإرسال |
| معدات الاختبار الصناعي | تحسين استقرار الإخراج الحالي وموثوقية القياس |
| رافعات الميناء ومعدات الرفع | الحفاظ على التشغيل الموثوق به في ظل تغييرات الحمل المتكررة |
| أنظمة قيادة المصاعد | تحسين استقرار القيادة أثناء التسارع والتباطؤ |
| أنظمة المضخات والمراوح | تعزيز أداء التشغيل المستمر |
| المطاحن ومعدات التعدين | دعم التطبيقات الصناعية الثقيلة |
| أنظمة القيادة المؤازرة | تحسين الاستقرار الكهربائي في معدات التشغيل الآلي |
| حالة التطبيق | توصية |
|---|---|
| مسافة كابل المحرك تتجاوز 50 مترا | مُستَحسَن |
| تؤثر السعة الموزعة للكابل على التشغيل | مُستَحسَن |
| تحدث أخطاء التيار الزائد للعاكس بشكل متكرر | مُستَحسَن |
| يتغير حمل المحرك بشكل متكرر | مُستَحسَن |
| يؤثر التداخل عالي التردد على المعدات | مُستَحسَن |
| مطلوب عملية مستمرة للخدمة الشاقة | مُستَحسَن |
يجب أن يأخذ الاختيار الصحيح في الاعتبار معلمات VFD، وظروف الكابل، ومتطلبات حمل المحرك. تساعد هذه العوامل في تحديد المواصفات الكهربائية المناسبة وتكوين المفاعل.
ضع في اعتبارك الجهد المقنن وتيار الخرج وقوة المحرك وتردد التشغيل. يجب أن تتوافق هذه المعلمات مع VFD ونظام المحرك لضمان التشغيل المستقر.
يعد طول الكابل ونوعه أمرًا مهمًا، خاصة بالنسبة للمحركات المثبتة بعيدًا عن VFD. وينبغي أيضًا مراعاة بيئة التثبيت والسعة الموزعة عند اختيار المفاعل.
ويجب تقييم ظروف التشغيل وتغير الأحمال ومتطلبات التشغيل المستمر ومستوى الحماية المطلوب. قد يتطلب التسارع المتكرر أو التباطؤ أو الأحمال المتغيرة تكوينًا أكثر قوة.
توفر Dufew تصميمات مفاعلات مخصصة بناءً على شروط التطبيق ومتطلبات التثبيت والمعلمات الكهربائية ومواصفات العميل.
مثال: CAL-4321-0250-EISA
| شفرة | وصف |
|---|---|
| ترخيص وصول العميل | سلسلة مفاعل التيار المتردد |
| 4 | مستوى الجهد (2=220 فولت، 4=380 فولت، 6=690 فولت) |
| 3 | ثلاث مراحل |
| 2 | تحميل نوع المفاعل |
| 1 | انخفاض الجهد (1%=1%، 2%=2%) |
| 0250 | التصنيف الحالي (250A) |
| الذكاء الاصطناعي | الهيكل الأساسي |
| جنوب غرب | هيكل التثبيت (عمودي/أفقي) |
| مكيف الهواء | مادة اللف (الألومنيوم / النحاس) |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مفاعل تحميل VFD |
| موقف التثبيت | بين مخرج VFD والمحرك |
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| التصنيف الحالي | 5A-3800A |
| تكرار | 50 هرتز / 60 هرتز / مخصص حتى 500 هرتز |
| انخفاض الجهد | 0.5% / 1% / 2% / 4% |
| سعة التحميل الزائد | 1.5 مرة التصنيف الحالي لمدة 60 ثانية |
| قوة عازلة | 3000 فولت تيار متردد / 50 هرتز / 5 مللي أمبير / 1 دقيقة |
| مقاومة العزل | ≥100MΩ (1000VDC) |
| فئة الحماية | IP00 / IP20 |
| فئة درجة الحرارة | T40 |
| فئة العزل | الفئة F (155 درجة مئوية) |
| درجة مثبطات اللهب | UL94V-2 |
| مستوى الضوضاء | ≥65 ديسيبل |
| خدمة الحياة | ≥15 سنة |
| معايير التصنيع | IEC289 / GB10229 / JB9644 |
شركة Dufew Electric متخصصة في المفاعلات والمقاومات وأنظمة الكبح والمحولات وحلول إلكترونيات الطاقة المخصصة. تغطي عملية التصنيع المعالجة الأساسية لفولاذ السيليكون، واللف الدقيق، والتشريب الفراغي، والمعالجة بدرجة حرارة عالية، واختبار الأداء الكهربائي.
تتضمن مراقبة الجودة مقاومة العزل، وتحمل الجهد، وارتفاع درجة الحرارة، والتحقق من الأداء الكهربائي لضمان أداء موثوق للمنتج.
تدعم Dufew التصميم الكهربائي المخصص وتصنيع المعدات الأصلية والوثائق الفنية وهندسة التطبيقات لمختلف المتطلبات الصناعية.
يتم تصنيع منتجات Dufew وفقًا للمتطلبات الصناعية المعترف بها، بما في ذلك:
- نظام إدارة الجودة ISO 9001
- الامتثال CE
- إي إي سي 289
- GB10229
-JB9644
توفر Dufew حلول تغليف الصادرات الاحترافية وفقًا لأبعاد المنتج، والوزن، ومتطلبات النقل.
التعبئة والتغليف تشمل:
- حماية مقاومة للصدمات
- حماية الرطوبة للنقل البحري
- حالات خشبية قياسية للتصدير
- سجلات التفتيش قبل الشحن
تضمن هذه التدابير التسليم الآمن والتشغيل الموثوق به بعد التثبيت.
| مقارنة | مفاعل التحميل | مفاعل الإخراج |
|---|---|---|
| الغرض الرئيسي | تحسين استقرار جانب التحميل وتقليل تأثيرات الكابلات | تقليل ضغط جهد PWM على عزل المحرك |
| القلق الرئيسي | سعة الكابل، تقلب التيار، استقرار النظام | الإجهاد dv/dt وارتفاع الجهد |
| تطبيق نموذجي | أنظمة الكابلات الطويلة، والأحمال المتغيرة، والمعدات الثقيلة | حماية المحرك وتحسين الموجي |
| موقف التثبيت | جانب إخراج VFD | جانب إخراج VFD |
| عوامل الاختيار | طول الكابل، خصائص الحمل، استقرار النظام | عزل المحرك، إجهاد التبديل، معدل ارتفاع الجهد |
يتم استخدامه بشكل شائع عندما تكون مسافات كابل المحرك طويلة، أو تؤثر خصائص الكابل على أداء النظام، أو تحدث رحلات حماية العاكس، أو يكون تحسين الاستقرار الكهربائي مطلوبًا في ظل الأحمال المتغيرة.
كلاهما يتم تركيبهما على جانب إخراج VFD، لكنهما يخدمان أغراض تطبيقية مختلفة. يعمل هذا المنتج بشكل أساسي على تحسين استقرار النظام في ظل ظروف الكابلات الطويلة، والأحمال المتغيرة، والبيئات الصناعية الصعبة، بينما يركز مفاعل الإخراج بشكل أكبر على تقليل ضغط جهد PWM وحماية عزل المحرك. يعتمد الاختيار النهائي على طول الكابل وخصائص المحرك وظروف التشغيل.
نعم. من خلال تقليل اضطرابات التردد العالي وتحسين استقرار التيار، يمكن أن يساعد في تقليل الضوضاء الكهرومغناطيسية والاهتزاز أثناء تشغيل المحرك.
نعم. توفر Dufew حلولاً مخصصة تغطي الجهد والتيار وانخفاض الجهد ومواد اللف وهيكل التثبيت ومتطلبات الحماية وفقًا لتطبيقات صناعية محددة.
توفر Dufew Electric حلولاً موثوقة لتطبيقات VFD الصناعية، مدعومة بقدرات التصنيع الاحترافية، والخدمات الهندسية المخصصة، ومراقبة الجودة الصارمة. بدءًا من أنظمة المحركات بعيدة المدى وحتى المعدات الصناعية الثقيلة، تم تصميم الحلول لتحسين استقرار النظام ودعم التشغيل الموثوق.
اتصل بشركة Dufew Electric للحصول على تصميم مفاعل مخصص والتعاون في مجال تصنيع المعدات الأصلية.
