نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.
تعتبر محركات التردد المتغير الصناعية (VFDs) حساسة للغاية لقضايا جودة الطاقة، بما في ذلك تقلبات الجهد، والارتفاعات الكهربائية، والتداخل التوافقي الناتج عن دوائر المقوم. عندما تعمل محركات أقراص متعددة على نفس نظام الطاقة، قد يؤدي التيار التوافقي المفرط والاضطرابات العابرة إلى حدوث أخطاء في العاكس، أو تلف مكثف ناقل التيار المستمر، أو إنذارات غير طبيعية، أو إيقاف تشغيل النظام بشكل غير متوقع.

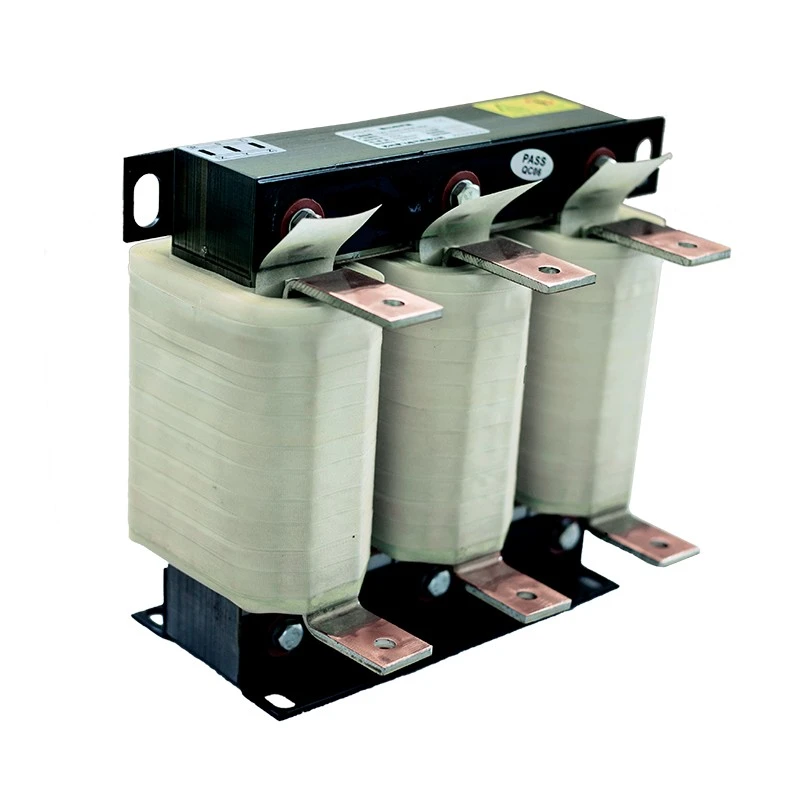

يتم تركيب حلول Dufew Electric Input Line Reactor على التوالي بين مصدر طاقة التيار المتردد وجانب إدخال VFD. من خلال إضافة مقاومة يمكن التحكم فيها إلى دائرة الطاقة، يحد المفاعل من التيار التوافقي، ويقلل من تيار تدفق بدء التشغيل، ويحسن استقرار الجهد، ويطيل عمر خدمة مكونات العاكس.
يستخدم المفاعل نوى فولاذية من السيليكون المدرفلة على البارد منخفضة الفقد، ومواد عازلة ذات درجة حرارة عالية، وهياكل لف محسنة لضمان التشغيل الموثوق به في ظل الظروف الصناعية المستمرة. بالنسبة لتطبيقات التيار العالي، تتوفر تقنية لف الرقائق لتحقيق تصميم مدمج، وتبديد حرارة محسّن، وأداء كهربائي مستقر.
العديد من حالات فشل VFD تنتج عن ضعف جودة الطاقة بدلاً من عيوب العاكس. يساعد تركيب مفاعل خط الإدخال على حماية أنظمة القيادة من الاضطرابات الكهربائية وتحسين موثوقية المعدات بشكل عام.
تشمل المشكلات الشائعة التي تم حلها ما يلي:
- ارتفاع تيار الإدخال أثناء بدء تشغيل VFD
- التلوث التوافقي الناتج عن تصحيح الصمام الثنائي
- عدم توازن الجهد على ثلاث مراحل
- إنذارات الجهد الزائد المتكرر للعاكس
- تلف مكثف ناقل التيار المستمر وجسر المقوم
- التداخل بين أنظمة VFD المتعددة
يعمل مفاعل Dufew Input Line Reactor على تقليل التيار التوافقي الناتج عن دوائر مقوم VFD ويساعد على تقليل ردود الفعل التوافقية في شبكة الطاقة الصناعية.
إنه يحسن جودة الطاقة عن طريق تقليل تشويه الشكل الموجي، وتعزيز التوافق بين أنظمة VFD المتعددة، وتوفير حماية أفضل لمكثفات تصحيح معامل الطاقة ومعدات التحكم الحساسة.
أثناء بدء تشغيل VFD، أو التسارع، أو تغيرات الحمل المفاجئة، قد تؤثر الزيادات الكهربائية وتقلبات التيار على استقرار النظام.
يساعد المفاعل على تقليل تيار تدفق بدء التشغيل، والحد من تيار التأثير العابر، وحماية مكونات مقوم العاكس، وتقليل مخاطر الجهد الزائد لناقل التيار المستمر لتحسين موثوقية النظام.
يتم تصنيع مفاعلات Dufew بمواد موثوقة وعمليات إنتاج احترافية، بما في ذلك نوى فولاذ السيليكون المدرفلة على البارد منخفضة الفقد، والمواد العازلة من الفئة F، وعملية التشريب الفراغي، وتكنولوجيا المعالجة بدرجة حرارة عالية.
تتوفر خيارات لف النحاس أو الألومنيوم لتلبية متطلبات التطبيقات المختلفة. يساعد الهيكل المغناطيسي الأمثل على تقليل الاهتزاز والضوضاء وارتفاع درجة الحرارة أثناء التشغيل طويل الأمد.
باعتبارها شركة متخصصة في تصنيع مكونات الطاقة الصناعية، توفر Dufew حلول مفاعلات مخصصة بناءً على متطلبات التطبيقات المختلفة وظروف التشغيل.
تتضمن خيارات التخصيص ما يلي:
- الجهد المقنن والتيار المقنن
- انخفاض الجهد وتصنيف طاقة VFD
- أبعاد التثبيت وبيئة التشغيل
- مادة لف
الهياكل المتاحة تشمل:
- هيكل مفتوح IP00
- غلاف محمي IP20
- التثبيت الرأسي أو الأفقي
- لف النحاس أو لف الألومنيوم
تُستخدم حلول Dufew Input Line Reactor على نطاق واسع في التطبيقات الصناعية التي تتطلب جودة طاقة محسنة وحماية العاكس وأداء كهربائي مستقر.
تشمل التطبيقات النموذجية ما يلي:
- أنظمة الدفع المتغير التردد (VFD) وخزائن التحكم في المحركات الصناعية
- أنظمة القيادة المؤازرة والمصاعد ومعدات الرفع
- الرافعات وآلات الموانئ تعمل تحت ظروف التحميل الصعبة
- مصانع الدرفلة والمضخات والمراوح التي تتطلب تشغيلًا مستمرًا موثوقًا به
- ماكينات القولبة بالحقن ومعدات الأتمتة الصناعية
- أنظمة تحويل الطاقة المتجددة ذات متطلبات جودة الطاقة العالية
يوصى باستخدام مفاعل خط الإدخال للتطبيقات التي تحتوي على:
| حالة التطبيق | توصية |
|---|---|
| تشترك العديد من VFDs في مصدر طاقة واحد | مُستَحسَن |
| قدرة مصدر الطاقة ≥600 كيلو فولت أمبير | مُستَحسَن |
| تم تركيب VFD بالقرب من المحولات ذات السعة الكبيرة | مُستَحسَن |
| يتجاوز خلل الجهد ثلاثي الطور 1.8% | مُستَحسَن |
| نظام الطاقة مع التداخل التوافقي | مُستَحسَن |
| مكثفات تصحيح معامل القدرة التي يتم تبديلها بشكل متكرر | مُستَحسَن |
توفر أرقام طراز Dufew معلومات حول مستوى الجهد، ونوع الطور، ونوع المفاعل، وانخفاض الجهد، والتيار المقنن، والبنية الأساسية، وطريقة التثبيت، ومواد اللف.
| شفرة | وصف |
|---|---|
| ترخيص وصول العميل | سلسلة مفاعل التيار المتردد |
| 4 | مستوى الجهد (2=220 فولت، 4=380 فولت، 6=690 فولت) |
| 3 | رقم المرحلة (3=ثلاث مراحل، 1=مرحلة واحدة) |
| 1 | نوع المفاعل (1= مفاعل الإدخال، 2= مفاعل الخرج) |
| 2 | انخفاض الجهد (2=2%، 1=1%) |
| 0250 | التصنيف الحالي (0250 = 250 أمبير، 2500 = 2500 أمبير) |
| الذكاء الاصطناعي | البنية الأساسية (EI=نواة ثلاثية الطور، واجهة المستخدم=نواة أحادية الطور) |
| S | نوع التثبيت (S=عمودي، W=أفقي) |
| A | مادة اللف (A=الألومنيوم، C=النحاس) |
مثال: CAL-4312-0250-EISA
مفاعل خط إدخال ثلاثي الطور بقوة 380 فولت مع انخفاض جهد بنسبة 2%، وتيار مقنن 250 أمبير، وهيكل أساسي من EI، وتركيب رأسي، ولفائف من الألومنيوم.
| المعلمة | مواصفة |
|---|---|
| الجهد المقنن | 220 فولت تيار متردد / 380 فولت تيار متردد / 690 فولت تيار متردد / 1140 فولت تيار متردد |
| تكرار | 50 هرتز / 60 هرتز / تردد مخصص متاح |
| التصنيف الحالي | 5 أ - 3800 أ |
| انخفاض الجهد | 0.5% / 1% / 2% / 4% |
| سعة التحميل الزائد | 1.5 مرة التصنيف الحالي لمدة 60 ثانية، الفاصل الزمني 1 ساعة |
| قوة عازلة | 3000 فولت تيار متردد / 50 هرتز / 5 مللي أمبير / 1 دقيقة |
| مقاومة العزل | ≥100MΩ (1000VDC) |
| درجة الحماية | IP00 / IP20 |
| فئة العزل | الفئة F (155 درجة مئوية) |
| فئة درجة الحرارة | T40 |
| تصنيف اللهب | UL94V-2 |
| مستوى الضوضاء | ≥65 ديسيبل (تم اختباره على مسافة 1 متر) |
| خدمة الحياة | ≥15 سنة |
| المعايير | IEC289:1987، GB10229-88، JB9644-1999 |
تتخصص شركة Dufew Electric في تصنيع مكونات الطاقة الصناعية وتوفر حلول مفاعلات مخصصة للعملاء العالميين.
تتضمن عملية مراقبة الجودة لدينا ما يلي:
- نظام إدارة الجودة ISO
- منتجات معتمدة من CE
- اختبار الأداء الكهربائي
- اختبار مقاومة العزل
- اختبار تحمل الجهد العالي
- اختبار ارتفاع درجة الحرارة
- فحص الضوضاء
يتم فحص كل مفاعل وفقًا لمواصفات العميل قبل الشحن لضمان الأداء الموثوق به بعد التثبيت.
تتطلب المفاعلات الصناعية حماية تغليف احترافية نظرًا لوزنها وبنيتها الكهربائية.
يوفر دوفيو:
- تغليف مقاوم للرطوبة
- تثبيت مقاوم للصدمات داخل الصناديق الخشبية
- تغليف حسب الطلب حسب حجم المنتج ووزنه
- حلول النقل القياسية للتصدير
خيارات النقل:
| طريقة النقل | طلب |
|---|---|
| الشحن البحري | شحنة كميات كبيرة ومعدات صناعية ثقيلة |
| الشحن الجوي | عينات عاجلة أو مفاعلات صغيرة |
| النقل البري | التسليم المحلي والإقليمي |
يجب تركيب مفاعل خط الإدخال بين مصدر طاقة التيار المتردد وأطراف إدخال VFD. إنه مصمم لتقليل المشاكل التوافقية على جانب الشبكة، وقمع الاضطرابات الكهربائية، وحماية دائرة إدخال العاكس. لا ينبغي تركيبه بين مخرج VFD والمحرك.
تتضمن خيارات انخفاض الجهد الشائعة 0.5%، و1%، و2%، و4%.
بالنسبة لتطبيقات VFD العامة، يتم عادةً اختيار انخفاض الجهد بنسبة 2%. قد تتطلب الأنظمة ذات التداخل التوافقي الشديد أو ظروف إمداد الطاقة غير المستقرة مقاومة أعلى بناءً على متطلبات التطبيق.
ذلك يعتمد على تصميم النظام وظروف التشغيل. في معظم التطبيقات الصناعية، يوصى باستخدام كل VFD لمفاعل فردي لتحقيق تحكم توافقي وأداء حماية أفضل.
يتطلب المفاعل الحد الأدنى من الصيانة. يجب أن يركز الفحص الدوري على:
- ضيق الاتصال الطرفي
- تراكم الغبار
- ضجيج غير طبيعي
- ارتفاع درجة الحرارة
تساعد التهوية المناسبة والتركيب الصحيح والفحص المنتظم في الحفاظ على الموثوقية على المدى الطويل.
