نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

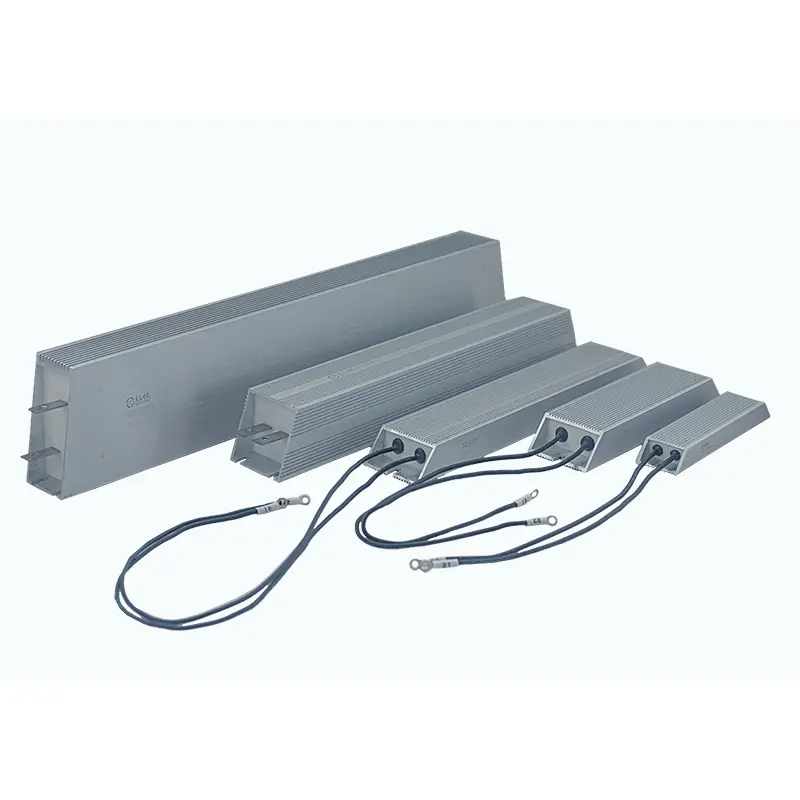

إن المقاوم المغطى بالألمنيوم ذو الشكل المخصص DUFEW هو حل هندسي تم تطويره للمعدات الصناعية التي تتطلب أبعاد تركيب خاصة، أو هياكل تركيب فريدة، أو اتجاهات قيادة مخصصة.
على عكس المقاومات القياسية المغطاة بالألمنيوم ذات الأبعاد الثابتة، يمكن تصنيع مقاومة الطاقة المخصصة هذه وفقًا لتخطيط المعدات الفعلي لديك، بما في ذلك شكل الغلاف وفتحات التثبيت وموضع الطرف واتجاه مخرج السلك.
مع تصنيفات الطاقة من 50 واط إلى 6 كيلو واط، وقيم المقاومة من 0.01 أوم إلى 120 كيلو أوم، وخيارات التفاوت التي تبلغ ±3%، و±5%، و±10%، توفر DUFEW حلول مقاومة مرنة من OEM لأنظمة التشغيل الآلي، ومعدات التحكم في المحركات، وأنظمة النقل، والتطبيقات الصناعية الخاصة.
من خلال مطابقة تصميم المقاوم مع مساحة التثبيت الحالية، يمكن للعملاء تجنب إعادة تصميم الخزانة، وتقليل تكاليف التعديل، وتبسيط تكامل المعدات.
تم تصميم المقاومات القياسية لتخطيطات المعدات القياسية. ومع ذلك، فإن العديد من الآلات الصناعية والمركبات الخاصة وأنظمة التحكم المخصصة لها مساحة داخلية محدودة أو مواضع تركيب غير منتظمة.
تقوم DUFEW بتطوير مقاومات مخصصة مكسوة بالألمنيوم لحل هذه التحديات.
| ميزة | فائدة العملاء |
|---|---|
| هندسة الإسكان المخصصة | يناسب مساحات المعدات غير المنتظمة دون تعديل هيكلي |
| فتحات تثبيت قابلة للتعديل | التثبيت المباشر دون أقواس إضافية |
| اتجاه منفذ الرصاص المرن | يتجنب تداخل الأسلاك داخل خزائن التحكم |
| هيكل من الألومنيوم مغلق بالكامل | يحمي عناصر المقاومة من الغبار والرطوبة والاهتزازات |
| تكنولوجيا التعبئة الحرارية الأمثل | يضمن نقل الحرارة بشكل موحد ويمنع ارتفاع درجة الحرارة المحلية |
| الدعم الهندسي OEM | يوفر حلولاً مخصصة من النموذج الأولي إلى الإنتاج الضخم |
توفر DUFEW تصميمات مخصصة لمساكن الألومنيوم بناءً على رسومات العملاء، ومتطلبات التثبيت، وظروف تخطيط المعدات. يمكن تكييف هيكل الهيكل ليناسب بيئات التركيب المعقدة، بما في ذلك التكوينات على شكل حرف L، وهياكل الأوفست، والتصميمات متعددة الزوايا، والأشكال المقطوعة الخاصة، وقواعد التثبيت المخصصة.
يسمح أسلوب التصميم المرن هذا بدمج المقاوم مباشرة في مساحات المعدات المدمجة أو الأنظمة ذات مناطق التثبيت المحدودة، مما يقلل من أعمال التعديل الإضافية أثناء التجميع.
يمكن تعديل هيكل التثبيت وفقًا لمتطلبات المعدات المحددة، بما في ذلك تباعد الفتحات، وعمق الغاطس، وكمية أذن التثبيت، وزوايا الدعامة.
من خلال تحسين واجهة التثبيت أثناء الإنتاج، تساعد DUFEW العملاء على تجنب المحولات الإضافية وتحقيق تثبيت أسرع وأكثر موثوقية.
يتم تصنيع عنصر المقاوم باستخدام سلك مقاومة من سبيكة عالية الجودة ملفوف بدقة على قلب عازل لدرجة الحرارة العالية. بعد عزل عزل الميكا، تتم تعبئة المجموعة برمل الكوارتز ومواد الربط الحراري الخاصة داخل غلاف الألومنيوم لتحسين الاستقرار العام.
يوفر هيكل التغليف:
- تحسين التوصيل الحراري مقارنة بعزل الهواء
- أداء مستقر لنقل الحرارة
- تعزيز القدرة على العزل الكهربائي
- تقليل خطر ارتفاع درجة الحرارة الموضعية
لتلبية متطلبات التثبيت المختلفة، تدعم DUFEW تكوينات الأطراف والوصلات المتعددة، بما في ذلك أطراف التوصيل المصنوعة من الفولاذ المقاوم للصدأ، وأسلاك الرصاص ذات درجة الحرارة العالية، وتصميمات المخرج الجانبي، وهياكل المخرج الزاوية.
تساعد خيارات الاتصال المخصصة هذه على تجنب التداخل مع المكونات المحيطة وتوفر مرونة أكبر لتكامل النظام.
| ميزة التصميم | الميزة الهندسية |
|---|---|
| هيكل من الألومنيوم على شكل مخصص | يطابق بيئات تركيب المعدات الخاصة |
| الحشو الحراري لرمل الكوارتز | يحسن كفاءة تبديد الحرارة |
| عنصر الجرح سلك سبائك | يوفر أداء مقاومة مستقر |
| بناء مغلق بالكامل | يعزز الحماية من الغبار والرطوبة |
| جسم من الألومنيوم لتبديد الحرارة | ينقل الحرارة الداخلية بسرعة |
| اتجاه منفذ مخصص | يبسط الاتصال الكهربائي |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مقاوم مصنوع من الألومنيوم على شكل مخصص |
| تكنولوجيا | مقاوم طاقة سلكي |
| تصنيف القوة | 50 واط - 6 كيلو واط |
| نطاق المقاومة | 0.01 أوم - 120 كيلو أوم |
| جهد التشغيل | ≥1200 فولت |
| التسامح المقاومة | ±3%، ±5%، ±10% |
| المواد الأساسية | مواد عازلة للحرارة العالية |
| سلك المقاومة | سلك مقاومة سبائك ممتاز |
| مواد الإسكان | سبائك الألومنيوم |
| مادة الحشو | مركب رمل الكوارتز الحراري |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| مقاومة العزل | ≥100MΩ |
| قوة عازلة | 2500 فولت تيار متردد/60 ثانية |
| تصنيف اللهب | UL94V-2 |
| معيار | GB-5792 |
| عنصر الاختبار | حالة الاختبار | أداء |
|---|---|---|
| قوة عازلة | 2500 فولت تيار متردد / 50 هرتز / 60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد القصير | الطاقة المقدرة 10 مرات لمدة 5 ثوانٍ | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | اختبار التشغيل الدوري | > 9000 ساعة |
| مقاومة الرطوبة | 40 درجة مئوية ± 2 درجة مئوية / 90%-95% رطوبة نسبية / 100 ساعة | ΔR ± ± (1٪ R + 0.05Ω) |
| درجة حرارة ركوب الدراجات | دورات -55 درجة مئوية / 55 درجة مئوية / 155 درجة مئوية | أداء مستقر |
| مقاومة الحرارة | 350 درجة مئوية / 2 ساعة | لا يوجد ضرر واضح |
| مقاومة اللهب | 10 مرات القوة المقدرة | لا الاحتراق |
| صناعة | طلب |
|---|---|
| الأتمتة الصناعية | دوائر الكبح والحماية المخصصة |
| أنظمة سيرفو | امتصاص الطاقة والكبح الديناميكي |
| المركبات الكهربائية | أنظمة التحكم في الطاقة محدودة المساحة |
| المركبات الخاصة | تخطيطات كهربائية مخصصة |
| معدات الاختبار | أنظمة محاكاة التحميل |
| الطاقة المتجددة | تطبيقات تفريغ الطاقة |
| المصاعد والرافعات | أنظمة فرملة المحرك |
| المعدات البحرية | أنظمة التحكم الكهربائية المدمجة |
تبدأ عملية التخصيص بمراجعة تفصيلية لمتطلبات العملاء، بما في ذلك أبعاد التثبيت، وموضع التركيب، وتقييم الطاقة، وقيمة المقاومة، واتجاه الرصاص. تساعد هذه المواصفات في تحديد متطلبات التصميم الأساسية لهيكل المقاوم.
على أساس متطلبات التطبيق، يقوم مهندسو DUFEW بتطوير الهيكل المناسب من خلال تقييم تصميم السكن، وأداء تبديد الحرارة، وتكوين المحطة، وتكنولوجيا التعبئة الداخلية لضمان التكامل الموثوق مع معدات العميل.
بعد تأكيد التصميم، يتم تصنيع كل مقاوم من خلال إجراءات إنتاج موحدة ويخضع لاختبارات كهربائية وميكانيكية للتحقق من الأداء والسلامة والموثوقية قبل الشحن.
| مقارنة | حل مخصص | المقاومات القياسية المصنوعة من الألومنيوم |
|---|---|---|
| تصميم المساكن | تم تطوير الهياكل السكنية المرنة وفقًا لمتطلبات المعدات | تصميم الإسكان المستطيل الثابت |
| توافق التثبيت | يمكن دمجها في مساحات التثبيت غير المنتظمة أو المحدودة | يتطلب شروط التركيب القياسية |
| تكوين التركيب | يمكن تعديل فتحات التثبيت والأقواس بناءً على تصميم المعدات | أبعاد التركيب الثابتة |
| ترتيب المحطة | تتوفر اتجاهات طرفية ورصاصية متعددة | تكوين المحطة القياسية |
| تكامل المعدات | يقلل من أعمال التعديل الإضافية أثناء التثبيت | قد يتطلب الأمر إجراء تعديلات على هياكل المعدات الموجودة |
| نطاق التطبيق | مناسبة للآلات الخاصة والمعدات الصناعية المخصصة | مناسبة للتطبيقات الصناعية العامة |
يوصى باستخدام حل مخصص عندما تكون مساحة التثبيت محدودة، أو مواضع تركيب غير منتظمة، أو متطلبات اتصال خاصة. فهو يسمح للمقاوم بملاءمة تصميمات النظام الحالية دون إجراء تغييرات هيكلية كبيرة.
لا، تستخدم DUFEW هياكل تعبئة داخلية ونقل حراري مُحسّنة للحفاظ على توزيع موحد للحرارة وتقليل مخاطر ارتفاع درجة الحرارة الموضعية أثناء التشغيل.
يدعم DUFEW التخصيص بناءً على متطلبات التطبيق، بما في ذلك:
- شكل السكن
- أبعاد التركيب
- تصنيف القوة
- قيمة المقاومة
- نوع المحطة
- اتجاه الرصاص
- هيكل التثبيت
تعد النماذج القياسية مناسبة لبيئات التثبيت الشائعة، بينما توفر التصميمات المخصصة مرونة أكبر للمعدات ذات القيود الخاصة بالمساحة أو متطلبات التركيب أو تخطيطات الأسلاك.
