نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

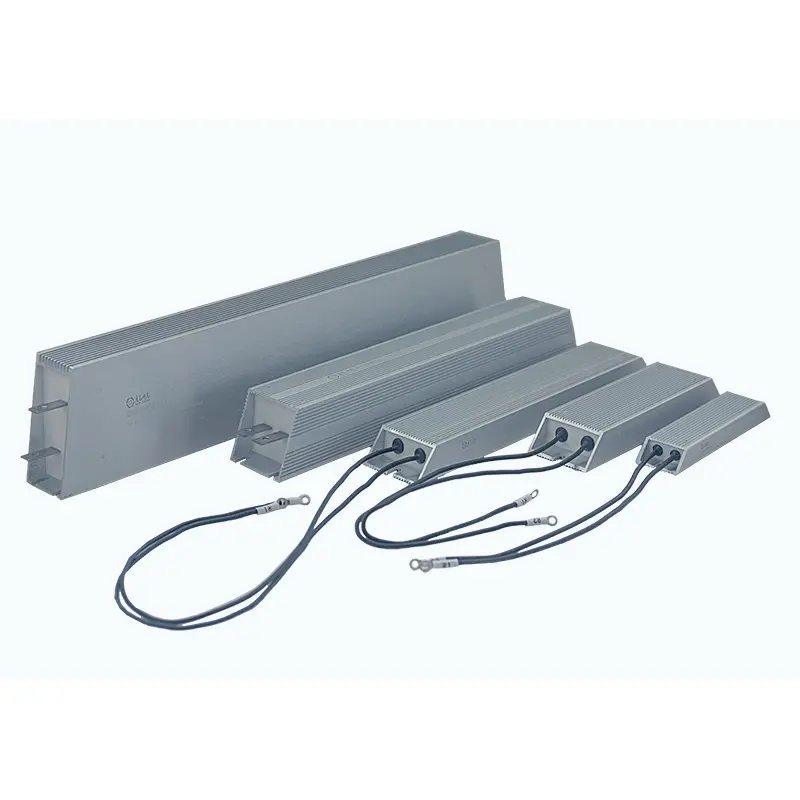

تم تصميم المقاوم المغطى بالألمنيوم فائق الرقة DUFEW للتطبيقات الصناعية حيث تكون مساحة التثبيت محدودة ولكن يعد تبديد الطاقة الموثوق به أمرًا ضروريًا. يتميز بهيكل ألومنيوم فائق النحافة وبنية مغلقة بالكامل، ويوفر تبديدًا فعالاً للحرارة وحماية بيئية ممتازة وأداءً مستقرًا للفرملة الديناميكية ومحركات المؤازرة وVFDs وبنوك التحميل وأنظمة التحكم في الطاقة.
متوفر بتصنيفات طاقة من 50 وات إلى 6 كيلو وات، وقيم مقاومة من 0.01 أوم إلى 120 كيلو أوم، وفولتية تشغيل تصل إلى 1200 فولت، ويدعم المقاوم تخصيص OEM وODM لتلبية المتطلبات الصناعية المختلفة.
يتم تصنيع المقاوم باستخدام سلك النيكل والكروم (Ni-Cr) أو سلك مقاومة كونستانتان معزول بطبقات الميكا ومغلف بالكامل داخل غلاف من سبائك الألومنيوم باستخدام مركب تأصيص مثبط للهب وعالي العزل. يعمل هذا البناء المغلق على تحسين نقل الحرارة مع حماية عنصر المقاومة من الغبار والرطوبة والأكسدة والاهتزاز.
يسمح شكله الرفيع للغاية، بسماكة لا تقل عن 6-8 مم فقط، بالتركيب المباشر في المعدات الكهربائية المدمجة حيث لا يمكن تركيب المقاومات التقليدية المصنوعة من الألومنيوم. تتوفر أنماط طرفية متعددة وخيارات التركيب والمواصفات الكهربائية لمتطلبات التطبيقات المختلفة.
| رمز النموذج | وصف |
|---|---|
| سيارة | مقاوم من الألومنيوم فائق النحافة |
| 1500 واط | القوة المقدرة |
| 27 ر | المقاومة المقدرة |
| J | تفاوت المقاومة (J=±5%، K=±10%، H=±3%) |
| المعلمة | مواصفة |
|---|---|
| نطاق الطاقة | 50 واط - 6 كيلو واط |
| جهد التشغيل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω-120kΩ |
| التسامح المقاومة | ±3% / ±5% / ±10% |
| تصنيف الحماية | IP00 |
| معامل درجة الحرارة (TCR) | ≥300 جزء في المليون/درجة مئوية |
| تصنيف مثبطات اللهب | يو ال 94V-2 |
| معيار | جيجابايت/ت 5792 |
إن اختيار مقاومة الطاقة المناسبة يعني أكثر من مجرد اختيار المقاومة وتقييمات الطاقة. تركز DUFEW على تقديم أداء حراري موثوق، وجودة تصنيع متسقة، وتخصيص مرن للتطبيقات الصناعية في جميع أنحاء العالم.
يسمح الهيكل المصنوع من الألومنيوم فائق النحافة، بسماكة لا تقل عن 6-8 مم فقط، بتركيب وحدات متعددة جنبًا إلى جنب، مما يجعله مثاليًا لخزائن التحكم المدمجة، ومحركات الأقراص المؤازرة، وأنظمة VFD.
يتم تصنيع كل مقاوم باستخدام لف سلك مقاوم دقيق، ومواد عازلة عالية الجودة، وعمليات إنتاج آلية، وفحص صارم للجودة لضمان أداء كهربائي ثابت وعمر خدمة طويل.
يدعم DUFEW قيم المقاومة المخصصة، وتقييمات الطاقة، وأبعاد الغلاف، والتكوينات الطرفية، وخيارات سلك الرصاص، وهياكل التثبيت، والتصميمات منخفضة الحث وفقًا لرسومات العميل أو المواصفات الفنية.
مع سنوات من الخبرة في تصنيع مقاومات الطاقة الصناعية، توفر DUFEW حلولًا موثوقة لمصنعي معدات التشغيل الآلي، ومتكاملي الأنظمة، والموزعين، وعملاء OEM في جميع أنحاء العالم.
يبلغ سمك الهيكل المدمج المصنوع من سبائك الألومنيوم 6-8 مم فقط، مما يساعد على زيادة مساحة التثبيت داخل الخزانات الكهربائية والمعدات الصناعية المدمجة.
مركب تأصيص عالي العزل ومثبط للهب يغلق عنصر المقاومة تمامًا، مما يوفر مقاومة ممتازة للغبار والرطوبة والاهتزاز والأكسدة.
يعمل غلاف الألومنيوم ومواد الحشو الموصلة للحرارة على نقل الحرارة بسرعة إلى سطح التركيب أو المشتت الحراري، مما يحسن كفاءة التبريد وكثافة الطاقة.
متوفر مع توصيلات سلكية طرفية أو سلكية، يمكن تخصيص المقاوم من حيث قيمة المقاومة، ومعدل الطاقة، والأبعاد، وأسلوب التثبيت ليناسب التطبيقات المختلفة.
بفضل المظهر الجانبي الرفيع الذي يصل إلى 6-8 مم، يتناسب المقاوم بسهولة مع خزانات التحكم المدمجة وأنظمة المؤازرة وVFDs، مما يسمح بكثافة تثبيت أعلى دون التضحية بالأداء.
يعمل غلاف الألمنيوم المحكم ومركب التأصيص المقاوم للهب على حماية عنصر المقاومة الداخلية بشكل فعال من الغبار والرطوبة والأكسدة والاهتزاز، مما يحسن الموثوقية على المدى الطويل.
يعمل الغلاف المصنوع من الألومنيوم كمشتت حراري فعال، حيث ينقل الحرارة بسرعة بعيدًا عن عنصر المقاومة. عند تركيبه على لوحة معدنية أو حوض حرارة خارجي، يتم تحسين الأداء الحراري بشكل أكبر.
تم تصميمه لتوفير مخرجات طاقة عالية في حزمة مدمجة، مما يجعله مثاليًا للتطبيقات التي تكون فيها مساحة التثبيت محدودة ولكن يلزم تبديد طاقة موثوق به.
متوفر من 0.01 أوم إلى 120 كيلو أوم، مع تفاوتات مقاومة تبلغ ±3%، و±5%، و±10%، وتغطي كلاً من تطبيقات الكبح منخفضة المقاومة وتطبيقات الحمل عالية المقاومة.
توفر DUFEW خدمات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، بما في ذلك الأبعاد المخصصة وقيم المقاومة وتقييمات الطاقة والأنماط الطرفية وأسلاك الرصاص وتكوينات التثبيت والتصميمات منخفضة الحث.
على عكس المقاومات التقليدية من النوع المفتوح، تم تصميم المقاوم المغطى بالألمنيوم فائق النحافة للأنظمة الكهربائية المدمجة التي تتطلب إدارة حرارية فعالة وحماية بيئية موثوقة.
مثالي لدوائر الكبح المتجددة في أنظمة المؤازرة المدمجة حيث تكون مساحة التثبيت محدودة.
يستخدم للكبح الديناميكي، وتبديد الطاقة، وتثبيت الجهد في أنظمة العاكس الصناعية.
مناسبة لمعدات شحن/تفريغ البطارية، ودوائر ما قبل الشحن، وتطبيقات تبديد الطاقة.
يوفر أحمال مقاومة مستقرة لإمدادات الطاقة، واختبار البطاريات، ومعدات الاختبار الصناعية، وأنظمة التحميل الإلكترونية.
يستخدم على نطاق واسع في خزائن التحكم PLC، وأنظمة التشغيل الآلي، والروبوتات، ومعدات CNC، ولوحات التحكم الكهربائية المدمجة.
| مميزة | شروط الاختبار | أداء |
|---|---|---|
| عازلة تحمل الجهد | 2500 فولت تيار متردد / 50 هرتز / 60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | 10 × الطاقة المقدرة لمدة 5 ثوانٍ | لا يوجد ضرر واضح |
| تحميل الحياة | التشغيل الدوري (تشغيل 10 ثوانٍ / إيقاف تشغيل 90 ثانية) | > 9,000 ساعة |
| مقاومة الحرارة الرطبة | 40 درجة مئوية ± 2 درجة مئوية، 90--95% رطوبة نسبية، 100 ساعة | ΔR ≥ ±(1%R + 0.05Ω) |
| ركوب الدراجات في درجة الحرارة السريعة | -55 درجة مئوية / 55 درجة مئوية / 155 درجة مئوية، 15 دقيقة لكل منهما، 5 دورات | ΔR ≥ ±(2%R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية / 2 ساعة | لا يوجد ضرر واضح أو تغير اللون |
| معامل درجة الحرارة (TCR) | تصنيف مقابل المقاومة الأولية | أقل من 300 جزء في المليون/درجة مئوية |
| مقاومة اللهب | 10 × الطاقة المقدرة لمدة 5 دقائق | لا الاشتعال |
| مميزة | شروط الاختبار | أداء |
|---|---|---|
| القوة الطرفية | 45 ن / 30 ثانية | لا يوجد ارتخاء أو ضرر واضح |
| مقاومة الاهتزاز | 5--200 هرتز، 1 جرام، 98 متر/الثانية² | لا ضرر هيكلي |
| مقاومة حرارة اللحام | 350 ± 5 درجة مئوية، 3 ثوان | ΔR ≥ ±(1%R + 0.05Ω) |
| مظهر | التفتيش البصري | لا يوجد ضرر واضح، علامات واضحة |
| قابلية اللحام | 235 ± 5 درجة مئوية، 5 ثوان | تغطية اللحام ≥95% |
| عنصر المقارنة | DUFEW مقاوم ألومنيوم فائق الرقة | مقاومة الطاقة التقليدية |
|---|---|---|
| تصميم المساكن | غلاف ألومنيوم رفيع للغاية مع وعاء مغلق بالكامل | في الغالب البناء مفتوح أو شبه مغلق |
| مساحة التثبيت | يسمح المظهر الجانبي النحيف مقاس 6-8 مم بالتركيب المدمج جنبًا إلى جنب | يتطلب السكن الأكبر مساحة تركيب أكبر |
| حماية البيئة | مقاومة أفضل للغبار والرطوبة والاهتزاز والأكسدة | حماية بيئية محدودة للظروف القاسية |
| تبديد الحرارة | يدعم غلاف الألومنيوم الهيكل المباشر أو تركيب المشتت الحراري لتحسين التبريد | يعتمد بشكل أساسي على تبريد الهواء الطبيعي |
| نطاق المقاومة | نطاق واسع من 0.01Ω إلى 120kΩ | نطاق مقاومة محدود عادةً اعتمادًا على البناء |
| طلب | المعدات الصناعية المدمجة، وVFDs، وأنظمة المؤازرة، ومعدات البطاريات، واختبار الحمل | تطبيقات تبديد الطاقة للأغراض العامة |
| التخصيص | يدعم الأبعاد المخصصة والمحطات الطرفية وأسلاك الرصاص وتقييمات الطاقة وقيم المقاومة | تخصيص محدود |
ج: ميزته الرئيسية هي الهيكل الرفيع للغاية، بسمك 6-8 مم فقط. يوفر هذا التصميم المدمج تبديدًا فعالاً للطاقة مع تقليل مساحة التثبيت، مما يجعله مناسبًا لمحركات الأقراص المؤازرة وأنظمة VFD ومعدات البطاريات وخزائن التحكم الصناعية حيث تكون المساحة محدودة.
ج: نعم. تسمح قاعدة الألومنيوم المسطحة بالتركيب المباشر على هيكل معدني أو المشتت الحراري الخارجي. يمكن أن يؤدي تطبيق الشحم الحراري بين الأسطح الملامسة إلى تحسين كفاءة نقل الحرارة ودعم أداء التشغيل المستمر العالي.
ج: يوفر غلاف الألمنيوم المغلق بالكامل مع الوعاء العازل المقاوم للهب حماية فعالة ضد الغبار والرطوبة والاهتزاز والأكسدة. بالمقارنة مع الهياكل المقاومة المفتوحة، يوفر هذا التصميم قدرة أفضل على التكيف البيئي، في حين يمكن إضافة حماية إضافية للتطبيقات الخارجية أو ذات الحماية العالية.
ج: نعم. توفر DUFEW إمكانية تخصيص OEM وODM بناءً على متطلبات كهربائية وميكانيكية وتركيبية محددة. تتضمن الخيارات المخصصة قيمة المقاومة، وتقييم الطاقة، وأبعاد الغلاف، وتكوين سلك التوصيل والطرف، وهيكل التركيب، والتصميم منخفض الحث، والمواصفات الخاصة الأخرى. يمكن للعملاء تقديم الرسومات أو المتطلبات الفنية، وسوف يقوم مهندسو DUFEW بتقييم وتطوير الحل المناسب.
ج: يتم استخدامها بشكل شائع في التطبيقات التي تتطلب حجمًا صغيرًا وتبديدًا موثوقًا للحرارة، بما في ذلك أنظمة القيادة المؤازرة، ومحركات التردد المتغير، ودوائر الكبح الديناميكية، ومعدات شحن وتفريغ البطارية، وأنظمة الأتمتة الصناعية، وإمدادات الطاقة، وأنظمة التحميل الإلكترونية، ومعدات الطاقة المتجددة.
توفر DUFEW خدمات تصنيع OEM وODM لتطبيقات مقاومة الطاقة الصناعية، ودعم مصنعي المعدات والموزعين ومتكاملي الأنظمة بحلول مخصصة تغطي الأداء الكهربائي والهيكل الميكانيكي ومتطلبات التثبيت.
تتضمن إمكانيات التخصيص تقييمات الطاقة من 50 وات إلى 6 كيلو وات، وقيم المقاومة من 0.01 أوم إلى 120 كيلو أوم، وأبعاد الهيكل، وتكوينات الأسلاك الطرفية والأسلاك الرصاصية، وهياكل التركيب، والتصميمات منخفضة الحث، والملصقات المخصصة، والشعارات، والتعديلات الخاصة بالتطبيقات.
يتم تطوير كل منتج مخصص من خلال التقييم الهندسي ومراقبة التصنيع لضمان الأداء الحراري الموثوق به والاستقرار الكهربائي والتشغيل طويل الأمد في البيئات الصناعية.
يساعد اختيار المقاوم الصحيح على زيادة موثوقية النظام وعمر الخدمة إلى أقصى حد. عند اختيار النموذج، ضع في اعتبارك العوامل التالية:
| عنصر التحديد | توصية |
|---|---|
| تصنيف القوة | اختر وفقًا لدورة العمل المستمرة أو المتقطعة مع هامش أمان كافٍ. |
| قيمة المقاومة | مطابقة متطلبات العاكس أو محرك المؤازرة أو الدائرة الكهربائية. |
| جهد التشغيل | تأكد من أن الحد الأقصى لجهد العمل لا يتجاوز مواصفات المنتج. |
| طريقة التبريد | لتطبيقات الطاقة الأعلى، قم بتركيب المقاوم على لوحة معدنية أو المشتت الحراري. |
| مساحة التثبيت | حدد الأبعاد بناءً على الخزانة أو مساحة المعدات المتوفرة. |
| نوع الاتصال | اختر بين تكوينات الأسلاك الطرفية أو الرصاصية وفقًا لمتطلبات التثبيت. |
إذا لم تكن متأكدًا من النموذج الذي يناسب تطبيقك بشكل أفضل، فيمكن لفريق DUFEW الهندسي أن يوصي بالحل الأكثر ملاءمة بناءً على ظروف التشغيل الخاصة بك.
