نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

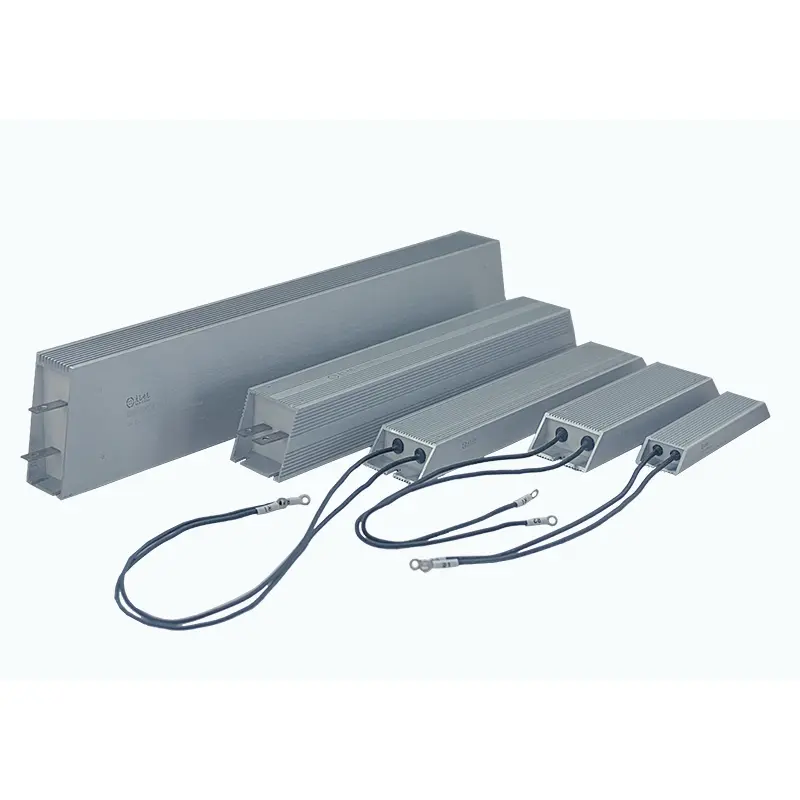

غالبًا ما تعمل أنظمة الطاقة الصناعية تحت الأحمال الثقيلة والكبح المتكرر والاهتزاز ودرجات الحرارة المرتفعة. لضمان التشغيل الموثوق في هذه البيئات الصعبة، تجمع مقاومة DUFEW شبه المنحرفة المصنوعة من الألومنيوم بين غلاف ألومنيوم متين وبنية حرارية داخلية مُحسّنة تعمل على نقل الحرارة بكفاءة مع حماية عنصر المقاوم من الغبار والرطوبة والاهتزاز والتأثيرات الميكانيكية.
يتم تصنيع عنصر المقاومة باستخدام سلك مصنوع من النيكل والكروم (Ni-Cr) أو سلك من سبيكة كونستانتان مثبت على قلب عازل بدرجة حرارة عالية. بعد العزل الكهربائي باستخدام صفائح الميكا، يتم تغليف المجموعة بالكامل داخل غلاف ألومنيوم شبه منحرف باستخدام خليط مُصمم خصيصًا من رمل الكوارتز عالي النقاء والراتنج عالي الحرارة. يخلق هذا الهيكل مسار توصيل حراري فعال، حيث ينقل الحرارة الداخلية بسرعة إلى زعانف التبريد الخارجية مع حماية المقاوم من الأكسدة والتلوث البيئي.
مصمم للأتمتة الصناعية والمعدات الثقيلة، يدعم المقاوم كلاً من وصلات الأسلاك الطرفية المصنوعة من الفولاذ المقاوم للصدأ وأسلاك الرصاص ذات درجة الحرارة العالية، مما يسمح بالتركيب المرن في أنظمة فرامل VFD، ومحركات المؤازرة، وخزائن التحكم في المحركات، وبنوك الأحمال، ومعدات الطاقة المتجددة، وأنظمة توزيع الطاقة الصناعية.
على عكس مقاومات الألومنيوم التقليدية المستطيلة، تم تصميم الغلاف شبه المنحرف خصيصًا لتحسين كفاءة التبريد والاستقرار الميكانيكي في البيئات الصناعية.
يزيد الشكل شبه المنحرف من سطح التبريد الخارجي، مما يسمح بتبديد الحرارة بشكل أكثر كفاءة من خلال الحمل الحراري الطبيعي وتحسين أداء التشغيل المستمر.
يتم إغلاق عنصر المقاوم تمامًا داخل غلاف الألومنيوم، مما يوفر مقاومة ممتازة للغبار والرطوبة والاهتزاز والأكسدة مع إطالة عمر خدمة المنتج.
توفر قاعدة التثبيت الأوسع دعمًا ميكانيكيًا أقوى، مما يقلل الحركة في ظل الاهتزاز المستمر ويجعل المقاوم مناسبًا للرافعات والمصاعد والأدوات الآلية وغيرها من المعدات الثقيلة.
تعمل حشوة رمل الكوارتز على نقل الحرارة بشكل أسرع بكثير من الهواء، مما يسمح للحرارة الداخلية بالوصول إلى غلاف الألومنيوم بسرعة لتحسين أداء التبريد. يمكن تركيب أحواض حرارة إضافية عند الحاجة إلى تبديد طاقة مستمر أعلى.
- غلاف شبه منحرف محسّن - يعمل سطح التبريد الأكبر حجمًا على تحسين تبديد الحرارة الطبيعي مقارنةً بمقاومات الألومنيوم التقليدية المستطيلة.
- البناء بوعاء بالكامل - التغليف الكامل يحمي من الغبار والرطوبة والاهتزاز والأكسدة والصدمات الميكانيكية.
- توصيل حراري ممتاز - تعمل حشوة رمل الكوارتز على نقل الحرارة الداخلية بسرعة إلى غلاف الألومنيوم، مما يدعم كثافة طاقة أعلى.
- نطاق مقاومة واسع - متوفر من 0.01 أوم إلى 120 كيلو أوم مع تفاوت مقاومة يبلغ ±3%، و±5%، و±10%.
- قوة ميكانيكية موثوقة - قاعدة عريضة من الألومنيوم تضمن التثبيت الآمن للمعدات التي تعمل تحت الاهتزاز المستمر.
- خيارات اتصال مرنة - متوفرة بأطراف من الفولاذ المقاوم للصدأ أو أسلاك الرصاص ذات درجة الحرارة العالية لتلبية متطلبات التثبيت المختلفة.
- التصنيع المخصص متاح - يمكن تخصيص تصنيف الطاقة وقيمة المقاومة والأبعاد والمحطات الطرفية وتكوينات التثبيت لمشاريع OEM.
يعتبر المقاوم المغطى بالألومنيوم شبه المنحرف مناسبًا للأنظمة الصناعية التي تتطلب تبديدًا موثوقًا للطاقة وقوة ميكانيكية عالية واستقرارًا طويل المدى.
محركات التردد المتغير (VFDs)، ومحركات المؤازرة، ودوائر فرملة المحرك، وأنظمة تبديد الطاقة المتجددة.
الرافعات والمصاعد ومصانع الدرفلة وآلات التعدين والضواغط وغيرها من المعدات التي تعمل في ظل ظروف الاهتزاز والكبح المتكررة.
بنوك الأحمال، واختبار إمدادات الطاقة، وأنظمة تفريغ البطارية، ومحاكاة الحمل الديناميكي، ومناضد الاختبار الصناعية.
معدات تخزين الطاقة، والعاكسات الكهروضوئية، ومحولات طاقة الرياح، ومعدات الشحن، وأنظمة تحويل الطاقة.
تتطلب الخزانات الكهربائية ومعدات التوزيع وأنظمة التشغيل الآلي وآلات تصنيع المعدات الأصلية مقاومات طاقة مدمجة ومختومة وعالية الموثوقية.
يعد التثبيت الصحيح أمرًا ضروريًا لتحقيق الأداء الحراري الأمثل وعمر الخدمة الطويل.
تأكد من أن قيمة المقاومة ومعدل الطاقة وجهد التشغيل والأبعاد تلبي متطلبات المعدات قبل التثبيت.
تأكد من أن الهيكل والأطراف وفتحات التثبيت المصنوعة من الألومنيوم خالية من التشوه أو الشقوق أو تلف الشحن.
قم بتثبيت المقاوم بإحكام باستخدام فتحات التثبيت الموجودة على القاعدة. تأكد من أن سطح التثبيت مسطح وصلب للحفاظ على الاستقرار الميكانيكي الجيد.
بالنسبة لتطبيقات الطاقة المتوسطة والعالية، قم بتطبيق طبقة رقيقة من المركب الحراري بين قاعدة المقاوم ولوحة التركيب أو المشتت الحراري لتحسين نقل الحرارة.
قم بتوصيل الأطراف أو أسلاك التوصيل بشكل آمن وتأكد من إحكام جميع التوصيلات الكهربائية لمنع مقاومة التلامس المفرطة.
قم بتثبيت المقاوم في مكان جيد التهوية. بالنسبة للخزائن الكهربائية المغلقة، يوصى بالتبريد بالهواء القسري عند التشغيل بطاقة عالية.
قم بقياس قيمة المقاومة قبل تنشيط الدائرة وراقب درجة حرارة التشغيل أثناء التشغيل الأولي.
يتم جرح عنصر المقاوم بدقة باستخدام سلك عالي الجودة من النيكل والكروم (Ni-Cr) أو سلك من سبائك كونستانتان لتوفير أداء كهربائي مستقر، وقدرة عالية على التحميل الزائد، وعمر خدمة طويل.
تعمل طبقة عزل الميكا المتينة على عزل سلك المقاومة كهربائيًا عن غلاف الألومنيوم مع الحفاظ على قوة عازلة ممتازة في درجات الحرارة المرتفعة.
يتم تعبئة التجويف الداخلي برمل الكوارتز عالي النقاء والراتنج المقاوم للحرارة، مما يخلق مسار توصيل حراري فعال ينقل الحرارة بسرعة من عنصر المقاومة إلى غلاف الألومنيوم.
تتميز العلبة المصنوعة من الألومنيوم المبثوق بمظهر شبه منحرف محسّن يزيد من مساحة سطح التبريد ويحسن الحمل الحراري للهواء الطبيعي مقارنةً بالعلب المستطيلة التقليدية.
متوفر إما بأطراف من الفولاذ المقاوم للصدأ أو أسلاك الرصاص ذات درجة الحرارة العالية لاستيعاب متطلبات التركيب والأسلاك المختلفة.
| رمز النموذج | وصف | مثال |
|---|---|---|
| سيارة | سلسلة المقاومات شبه المنحرفة المصنوعة من الألومنيوم | سيارة |
| 1500 واط | القوة المقدرة | 1500 واط |
| 27 ر | المقاومة المقدرة | 27Ω |
| J | التسامح المقاومة | J = ±5% (اختياري: H = ±3%، K = ±10%) |
| المعلمة | مواصفة |
|---|---|
| نطاق الطاقة | 50 واط - 6 كيلو واط |
| جهد التشغيل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω-120kΩ |
| التسامح المقاومة | ±3% / ±5% / ±10% |
| تصنيف الحماية | IP00 |
| معامل درجة الحرارة (TCR) | ≥300 جزء في المليون/درجة مئوية |
| تصنيف مثبطات اللهب | يو ال 94V-2 |
| معيار | جيجابايت/ت 5792 |
| مميزة | شروط الاختبار | أداء |
|---|---|---|
| عازلة تحمل الجهد | 2500 فولت تيار متردد / 50 هرتز / 60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | 10 × الطاقة المقدرة لمدة 5 ثواني | لا يوجد ضرر واضح |
| تحميل الحياة | التشغيل الدوري (تشغيل 10 ثوانٍ / إيقاف تشغيل 90 ثانية) | > 9,000 ساعة |
| مقاومة الحرارة الرطبة | 40 درجة مئوية ± 2 درجة مئوية، 90--95% رطوبة نسبية، 100 ساعة | ΔR ≥ ±(1%R + 0.05Ω) |
| ركوب الدراجات في درجة الحرارة السريعة | -55 درجة مئوية / 55 درجة مئوية / 155 درجة مئوية، 15 دقيقة لكل منهما، 5 دورات | ΔR ≥ ±(2%R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية لمدة ساعتين | لا يوجد تغير لون أو تلف واضح |
| معامل درجة الحرارة | الحمل المقدر مقابل مقاومة البرد | أقل من 300 جزء في المليون/درجة مئوية |
| مقاومة اللهب | 10 × الطاقة المقدرة لمدة 5 دقائق | لا يوجد اشتعال أو لهب مفتوح |
| مميزة | شروط الاختبار | أداء |
|---|---|---|
| القوة الطرفية | 45 ن / 30 ثانية | لا يوجد ارتخاء أو ضرر واضح |
| مقاومة الاهتزاز | 5--200 هرتز، 1 جرام، 98 متر/الثانية² | لا توجد أضرار هيكلية واضحة |
| مقاومة حرارة اللحام | المحطات مغمورة في لحام 350 ± 5 درجة مئوية لمدة 3 ثوان | ΔR ≥ ±(1%R + 0.05Ω) |
| مظهر | التفتيش البصري | لا يوجد ضرر واضح، علامات واضحة |
| قابلية اللحام | المحطات مغمورة في لحام 235 ± 5 درجة مئوية لمدة 5 ثواني | تغطية اللحام ≥95% |
| عنصر المقارنة | شبه منحرف الألومنيوم يرتدون المقاوم | المقاومات التقليدية المصنوعة من الألومنيوم والمستطيلة الشكل |
|---|---|---|
| تصميم المساكن | يزيد الشكل شبه المنحرف من منطقة تبديد الحرارة وكفاءة تدفق الهواء | غلاف قياسي مستطيل مع سطح تبريد أصغر |
| الإدارة الحرارية | ينقل البناء المملوء بالكوارتز الحرارة بسرعة إلى غلاف الألومنيوم للحصول على درجات حرارة تشغيل أكثر استقرارًا | يعتمد تبديد الحرارة بشكل أساسي على سطح الغلاف، مما يؤدي إلى انخفاض الكفاءة الحرارية |
| استقرار التركيب | توفر القاعدة العريضة ثباتًا ميكانيكيًا ممتازًا للمعدات المعرضة للاهتزاز | توفر القاعدة الأضيق مقاومة أقل للاهتزاز |
| حماية البيئة | هيكل مغلق بالكامل يقاوم الغبار والرطوبة والأكسدة والتلوث الميكانيكي | يوفر الختم القياسي حماية محدودة في البيئات الصناعية القاسية |
| قدرة عالية على المقاومة | تتوفر قيم مقاومة تصل إلى 120 كيلو أوم مع أداء مستقر | تكون خيارات المقاومة العالية محدودة بشكل عام |
ج: يعمل غلاف الألومنيوم شبه المنحرف على زيادة سطح التبريد الخارجي وتحسين تدفق الهواء الطبيعي حول المقاوم. كما أنها توفر قاعدة تثبيت أوسع لتحقيق استقرار ميكانيكي أفضل، مما يجعلها مناسبة للمعدات الصناعية الثقيلة.
ج: نعم. يعمل التغليف المملوء بالكوارتز على نقل الحرارة الداخلية بكفاءة إلى غلاف الألومنيوم، مما يسمح للمقاوم بمقاومة دورات الكبح المتكررة والأحمال الزائدة قصيرة المدى مع الحفاظ على أداء موثوق به.
ج: نعم. يمكن دمج المفاتيح الحرارية الاختيارية المدمجة أو أجهزة استشعار درجة الحرارة عند الطلب لتوفير حماية إضافية من درجة الحرارة الزائدة للتطبيقات غير المراقبة أو التطبيقات الحرجة للسلامة.
ج: نعم، بشرط أن تكون جميع المقاومات بنفس المواصفات. يجب الحفاظ على التهوية الموحدة والأسلاك المتوازنة وتبديد الحرارة المناسب لضمان التوزيع المتساوي للحمل والموثوقية على المدى الطويل.
- مصنع محترف لمقاومات الطاقة يتمتع بسنوات من الخبرة في مجال إلكترونيات الطاقة الصناعية.
- تخصيص OEM وODM للمقاومة وتقييم الطاقة والأبعاد والمحطات الطرفية وخيارات التثبيت.
- مراقبة الجودة الصارمة مع الاختبارات الكهربائية والميكانيكية الشاملة قبل الشحن.
- إنتاج سريع وإمدادات مستقرة لكل من النماذج القياسية والمشاريع المخصصة.
- الدعم الفني لمساعدة العملاء على اختيار حل المقاوم الأنسب لتطبيقاتهم.
