نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

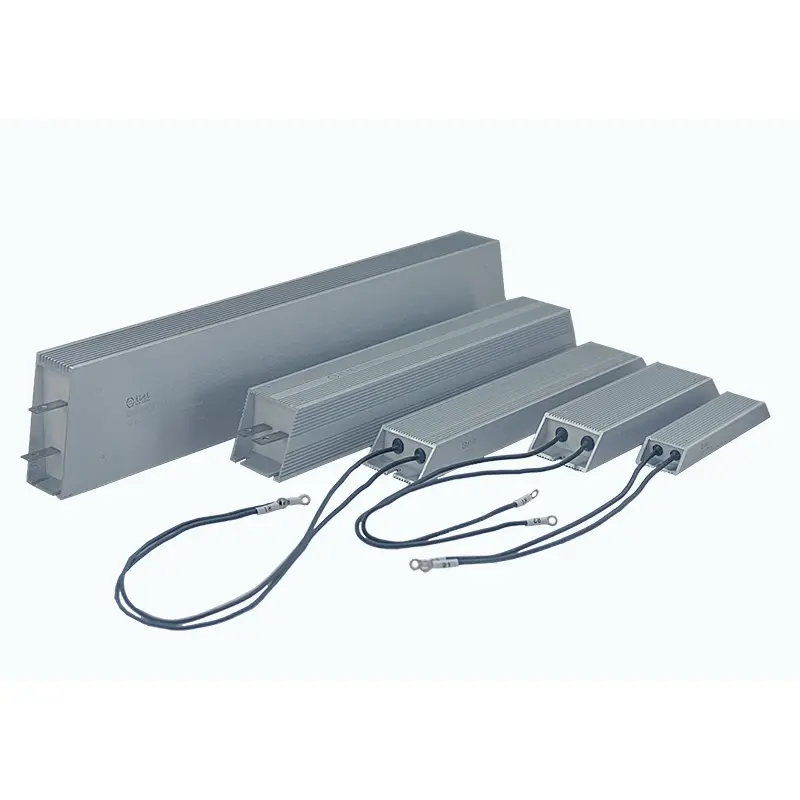

تم تصميم المقاوم المغطى بالألمنيوم غير الحثي DUFEW خصيصًا لدوائر التبديل عالية السرعة، وأنظمة الطاقة النبضية، وتطبيقات العاكس، والمعدات الإلكترونية الدقيقة حيث قد تعاني المقاومات السلكية التقليدية من تأثيرات الحث الطفيلية.
على عكس مقاومات الطاقة القياسية التي تولد مفاعلة حثية إضافية أثناء تغيرات التيار السريعة، تتبنى DUFEW بنية لف ثنائية السلك متقدمة من نوع Ayrton-Perry لتقليل اقتران المجال المغناطيسي وتحقيق أداء حث منخفض للغاية.
من خلال تحسين الاستجابة الحالية وتقليل تداخل التبديل، تساعد هذه المقاومة على حماية مكونات الطاقة الحساسة، وتحسين استقرار الشكل الموجي، وتعزيز موثوقية الأنظمة الإلكترونية عالية التردد.
متوفرة من 50 واط إلى 6 كيلو واط، مع قيم مقاومة تتراوح من 0.01 أوم إلى 120 كيلو أوم، توفر DUFEW حلولًا مخصصة لمقاومات الحث المنخفض لمصنعي إلكترونيات الطاقة، وموردي العاكسات، وشركات التشغيل الآلي، وشركات تصنيع المعدات الصناعية.
في إلكترونيات الطاقة الحديثة، يستمر تردد التبديل في الزيادة بينما تصبح المكونات أكثر حساسية للضوضاء الكهربائية وتقلبات الجهد.
قد يقدم المقاوم التقليدي محاثة غير مرغوب فيها أثناء التحولات الحالية السريعة، مما يسبب:
- تجاوز الجهد
- تشويه الموجي الحالي
- تدخل EMI
- إجهاد أشباه الموصلات
- عدم استقرار نظام التحكم
تم تطوير مقاومة DUFEW غير الحثية المصنوعة من الألومنيوم للحفاظ على الأداء الكهربائي المستقر في ظل الظروف الحالية سريعة التغير.
| ميزة الأداء | القيمة الهندسية |
|---|---|
| تصميم لف الحث المنخفض للغاية | يقلل من التأثيرات الحثية غير المرغوب فيها أثناء التبديل عالي السرعة |
| ملف أيرتون-بيري ذو السلكين | يلغي المجالات المغناطيسية الناتجة عن التدفق الحالي |
| استجابة كهربائية سريعة | يحسن أداء الدوائر العابرة |
| قدرة تحميل نبض مستقرة | يعالج دورات الشحن والتفريغ المتكررة |
| انخفاض التداخل الكهرومغناطيسي | يقلل من الضوضاء التي تؤثر على الدوائر الحساسة |
| هيكل الإدارة الحرارية للألمنيوم | يحافظ على التشغيل الموثوق به في ظل ظروف الطاقة العالية |
يعد هيكل اللف الداخلي هو العامل الرئيسي الذي يميز المقاومات ذات الحث المنخفض عن تصميمات الأسلاك التقليدية. تعتمد DUFEW مبدأ اللف الثنائي Ayrton-Perry، وذلك باستخدام سلكين مقاومة ملفوفين في اتجاهين متعاكسين لتقليل المجالات المغناطيسية المتولدة أثناء تدفق التيار.
من خلال السماح للمجالات المغناطيسية للملفين بإلغاء بعضها البعض جزئيًا، فإن هذا الهيكل يقلل بشكل كبير من التدفق المغناطيسي الصافي ويقلل من الحث الطفيلي، مما يتيح استجابة كهربائية أسرع وتحسين الأداء في تطبيقات التبديل عالية السرعة.
غالبًا ما تواجه أنظمة التبديل عالية التردد تغيرات تيار سريعة، حيث يمكن للتحريض الطفيلي أن يولد طفرات جهد غير مرغوب فيها ويؤثر على استقرار الدائرة. تم تصميم مقاومات DUFEW منخفضة الحث للتعامل مع الطاقة العابرة بفعالية، وقمع قمم التبديل، وتحسين استقرار الشكل الموجي، وتقليل الضغط على مكونات أشباه الموصلات الحساسة.
وهي مناسبة بشكل خاص لـ:
- دوائر الانفرتر IGBT
- أنظمة تبديل MOSFET
- محولات الطاقة PWM
- الأحمال الإلكترونية عالية التردد
أثناء عملية الفرامل المتجددة أو الديناميكية، يجب تفريغ الطاقة الزائدة بسرعة للحفاظ على استقرار النظام. يعمل الهيكل ذو الحث المنخفض على تحسين استجابة الكبح، ويقلل من تداخل التبديل، ويساعد على حماية وحدات الطاقة العاكسة من الإجهاد الكهربائي العابر.
في أنظمة إمداد الطاقة عالية التردد، يمكن أن يؤثر الحث الطفيلي على تبديل الأشكال الموجية والكفاءة الإجمالية. توفر مقاومات DUFEW ذات الحث المنخفض خصائص استجابة سريعة لتطبيقات مثل دوائر snubber، ودوائر تحديد التيار، ودوائر امتصاص النبض.
بالنسبة لأنظمة الاختبار الإلكترونية، تؤثر خصائص استجابة مكونات المقاومة بشكل مباشر على دقة القياس. يساعد التصميم الأمثل ذو الحث المنخفض على تحقيق استجابة نبضية أكثر دقة، وتقليل تشويه الإشارة، وتحسين إمكانية تكرار الاختبار.
| بناء | وظيفة |
|---|---|
| سلك مقاومة السبائك | يوفر خصائص مقاومة مستقرة |
| لف ثنائي متناظر | يقلل من الاقتران المغناطيسي |
| طبقة عازلة من الميكا | يفصل طبقات اللف ويحسن الاستقرار |
| حشوة كوارتز حرارية | يعزز التوصيل الحراري |
| السكن الألومنيوم | يوفر الحماية الميكانيكية والإدارة الحرارية |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | المقاوم الألومنيوم غير الحثي |
| الميزة الرئيسية | انخفاض أداء الحث |
| تكنولوجيا اللف | لف آيرتون بيري ثنائي الفيلار |
| نطاق الطاقة | 50 واط - 6 كيلو واط |
| نطاق المقاومة | 0.01 أوم - 120 كيلو أوم |
| جهد التشغيل | ≥1200 فولت |
| التسامح المقاومة | ±3%، ±5%، ±10% |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| مواد الإسكان | سبائك الألومنيوم |
| المواد العازلة | مركب مثبط للهب بدرجة حرارة عالية |
| قوة عازلة | 2500 فولت تيار متردد/60 ثانية |
| مقاومة العزل | ≥100MΩ |
| معيار | GB-5792 |
| عنصر المقارنة | DUFEW مقاومة من الألومنيوم غير حثي | المقاوم السلكي التقليدي |
|---|---|---|
| الاستجابة الحالية | مصممة للتغيرات الحالية السريعة | محدودة بواسطة الحث الطفيلي |
| التأثير المغناطيسي | المجالات المغناطيسية المتعارضة تلغي بعضها البعض | تتراكم المجالات المغناطيسية |
| تبديل الأداء | مناسبة للدوائر عالية التردد | مناسبة بشكل رئيسي للتطبيقات ذات التردد المنخفض |
| تحكم EMI | تقليل مخاطر التداخل الكهرومغناطيسي | توليد ضوضاء أعلى |
| حماية أشباه الموصلات | يساعد على تقليل طفرات الجهد | قد يزيد من الإجهاد العابر |
| صناعة | الاستخدام النموذجي |
|---|---|
| إلكترونيات الطاقة | امتصاص الطاقة عالية التردد |
| أنظمة شحن المركبات الكهربائية | تبديل دوائر الحماية |
| محولات الطاقة الشمسية | تفريغ الطاقة العاصمة |
| أنظمة طاقة الرياح | حماية المحول |
| محركات سيرفو | الكبح الديناميكي |
| الأتمتة الصناعية | أنظمة التحكم عالية السرعة |
| معدات المختبرات | اختبار النبض الدقيق |
يدعم DUFEW تطوير المقاوم غير الحثي المخصص وفقًا لمتطلبات التطبيق.
التخصيص المتاح:
| عنصر مخصص | خيارات |
|---|---|
| قيمة المقاومة | 0.01Ω-120kΩ |
| تصنيف القوة | 50 واط-6 كيلو واط |
| متطلبات الحث | تصميم مخصص منخفض الحث |
| أبعاد | السكن القياسي أو الخاص |
| المحطات | أطراف غير قابلة للصدأ أو أسلاك ذات درجة حرارة عالية |
| المعلمات الكهربائية | مخصصة وفقا لمتطلبات الدائرة |
لأن التغيرات السريعة في التيار يمكن أن تولد محاثة طفيلية في المقاومات التقليدية، مما يسبب ارتفاعًا في الجهد وضوضاء كهربائية. تعمل المقاومات غير الحثية على تقليل هذه التأثيرات وتحسين استقرار الدائرة.
والفرق الرئيسي هو تقنية اللف الداخلي. يستخدم DUFEW ملف Ayrton-Perry ثنائي الفيلار لتقليل تفاعل المجال المغناطيسي، بينما تستخدم المقاومات القياسية عادةً ملفًا تقليديًا أحادي الاتجاه.
نعم. يتم استخدامها بشكل شائع في دوائر الكبح العاكسة، ودوائر امتصاص النبض، وأنظمة الطاقة الإلكترونية التي تتطلب استجابة سريعة.
نعم. توفر DUFEW إمكانية تخصيص OEM لقيمة المقاومة، وتقييم الطاقة، والأبعاد الميكانيكية، والمحطات الطرفية، ومتطلبات الحث المنخفض.
