نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

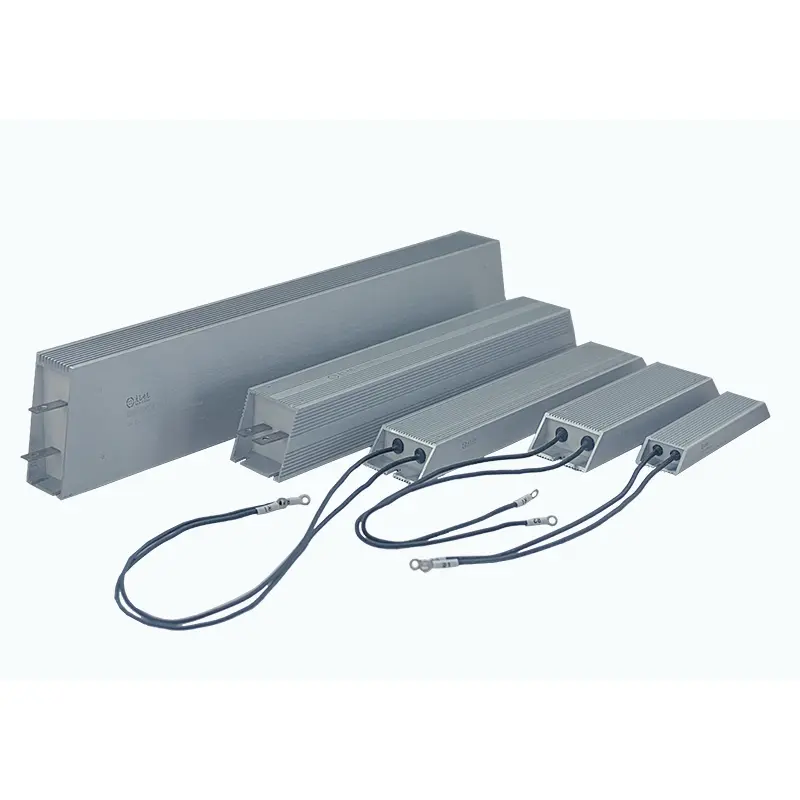

تم تصميم المقاوم المغطى بالألومنيوم DUFEW خصيصًا لأنظمة فرامل محرك التردد المتغير (VFD)، ومحركات المؤازرة، وتطبيقات التحكم في المحركات الصناعية التي تتطلب امتصاصًا موثوقًا للطاقة المتجددة.
أثناء عمليات تباطؤ المحرك، أو رفعه، أو إيقافه السريع، يولد المحرك طاقة متجددة تتدفق مرة أخرى إلى ناقل التيار المستمر العاكس. إذا لم يكن من الممكن استهلاك هذه الطاقة بشكل فعال، فقد يؤدي تراكم الجهد الزائد إلى حدوث أخطاء في الجهد الزائد للعاكس أو إتلاف مكونات الطاقة.
تعمل مقاومات الكبح العاكسة DUFEW على تحويل الطاقة الكهربائية المتجددة إلى طاقة حرارية من خلال هيكل المقاوم المغطى بالألمنيوم عالي الأداء، مما يساعد في الحفاظ على تشغيل العاكس المستقر وتحسين سلامة النظام.
تتميز DUFEW بغلاف متين من سبائك الألومنيوم، وتقنية تغليف عالية العزل، وتصميم محسّن للإدارة الحرارية، وتوفر حلولًا موثوقة لمقاومة الكبح لمصنعي الأتمتة الصناعية، وموردي العاكسات، وبناة المعدات في جميع أنحاء العالم.
متوفر بتصنيفات طاقة 50 وات - 6 كيلو وات، وقيم مقاومة 0.01 أوم - 120 كيلو أوم، ومواصفات قابلة للتخصيص لتتناسب مع متطلبات الكبح العاكس المختلفة.
على عكس المقاومات ذات الأغراض العامة، فإن مقاومات الكبح العاكسة مطلوبة لتحمل نبضات الطاقة العالية المتكررة قصيرة المدة أثناء دورات الكبح.
تم تصميم المقاوم المغطى بالألومنيوم DUFEW للتعامل مع:
- إطلاق مفاجئ للطاقة المتجددة
- دورات التسارع والتباطؤ المتكررة
- ظروف التحميل الزائد لفترة قصيرة
- متطلبات الكبح الديناميكي
ومن خلال تبديد الطاقة الزائدة بأمان، فإنه يساعد على:
- منع الجهد الزائد للحافلة DC
- حماية وحدات العاكس
- تحسين استجابة الكبح
- زيادة موثوقية المعدات
| ميزة | فائدة |
|---|---|
| مصممة لتطبيقات الكبح VFD | يطابق متطلبات تبديد طاقة محرك التردد المتغير |
| قدرة عالية على امتصاص طاقة النبض | يتعامل مع دورات الكبح والتجديد المتكررة |
| سبائك الألومنيوم الإسكان تبديد الحرارة | ينقل الحرارة بسرعة أثناء التشغيل |
| هيكل مغلف مغلق بالكامل | يحمي من الغبار والرطوبة والاهتزازات |
| تصميم فتحة التركيب القياسية | سهولة التركيب والاستبدال |
| خيارات محطة متعددة | يدعم متطلبات الأسلاك المختلفة |
| خيارات المقاومة والطاقة المخصصة | يطابق مواصفات العاكس المختلفة |
تم بناء عنصر المقاوم بمواد عازلة للحرارة العالية وملفوف بسلك مقاومة من سبائك النيكل والكروم (Ni-Cr) أو النحاس والنيكل (Cu-Ni) الممتاز. بعد عزل عزل الميكا، تتم تعبئة المجموعة بمركب حراري مقاوم للهب ويتم إغلاقها داخل غلاف من سبائك الألومنيوم.
يعمل هذا الهيكل المتكامل على تحسين القوة الميكانيكية، ومقاومة الاهتزاز، وكفاءة نقل الحرارة، وموثوقية التشغيل على المدى الطويل في تطبيقات الكبح الصناعية.
يستخدم الهيكل الداخلي حشوة الكوارتز مع مركبات ربط خاصة لتعزيز التوصيل الحراري. بالمقارنة مع عزل الهواء التقليدي، ينقل هذا التصميم الحرارة بشكل أكثر كفاءة من عنصر المقاومة إلى غلاف الألومنيوم.
جنبًا إلى جنب مع أخاديد تبديد الحرارة الخارجية، يساعد التصميم الحراري في الحفاظ على أداء الفرامل المستقر، وتحسين توازن درجة الحرارة، وإطالة عمر الخدمة في ظل ظروف التحميل المتكررة.
تدعم DUFEW خيارات التوصيل المختلفة، بما في ذلك أطراف التوصيل المصنوعة من الفولاذ المقاوم للصدأ وأسلاك الرصاص ذات درجة الحرارة العالية، لتلبية متطلبات التثبيت المختلفة. تعمل فتحات التثبيت المدمجة على تبسيط عملية التثبيت داخل الخزانات العاكسة وأنظمة التحكم الصناعية.
يتطلب اختيار المقاوم الصحيح مراعاة معلمات العاكس وظروف الكبح وبيئة التثبيت.
| عامل الاختيار | اعتبار |
|---|---|
| قيمة المقاومة | يجب أن يتطابق مع نطاق مقاومة الكبح الموصى به من قبل الشركة المصنعة للعاكس |
| تصنيف القوة | يتم اختياره وفقًا لتردد الكبح وقدرة امتصاص الطاقة المطلوبة |
| قوة المحرك | تتطلب سعة المحرك الأعلى عمومًا قدرة كبح أقوى |
| دورة العمل | تتطلب عمليات الكبح المتكررة قدرة حرارية أعلى |
| بيئة التثبيت | يجب تقييم ظروف التهوية وتصميم تبريد الخزانة |
قد يؤدي الاختيار غير الصحيح للمقاوم إلى زيادة تيار الكبح، أو عدم كفاية عزم الكبح، أو ارتفاع درجة الحرارة، أو إنذارات حماية العاكس. توصي DUFEW باختيار قيم المقاومة المناسبة بناءً على مواصفات العاكس ومتطلبات التشغيل الفعلية.
| طلب | وظيفة |
|---|---|
| محركات التردد المتغير (VFD) | يمتص الطاقة المتجددة أثناء فرملة المحرك |
| أنظمة القيادة المؤازرة | يعالج طاقة تباطؤ المحرك المؤازر |
| مصاعد | يتحكم في الطاقة المتولدة أثناء الخفض والكبح |
| الرافعات ومعدات الرفع | يدعم عملية البدء والتوقف المتكررة |
| معدات الأتمتة الصناعية | يوفر حماية ديناميكية للكبح |
| اختبار الحمل الإلكتروني | يعمل كحمل مقاوم عالي الطاقة |
| معدات الطاقة المتجددة | دوائر تفريغ الطاقة والحماية |
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | العاكس الألومنيوم يرتدون المقاوم |
| طلب | الكبح الديناميكي / تبديد الطاقة المتجددة |
| نطاق الطاقة | 50 واط - 6 كيلو واط |
| نطاق المقاومة | 0.01 أوم - 120 كيلو أوم |
| جهد التشغيل | ≥1200 فولت |
| التسامح المقاومة | ±3%، ±5%، ±10% |
| مادة سلك المقاومة | سبائك النيكل والكروم / سبائك النحاس والنيكل |
| مواد الإسكان | سبائك الألومنيوم |
| المواد العازلة | مركب مثبط للهب بدرجة حرارة عالية |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| درجة الحماية | IP00 |
| تصنيف اللهب | UL94V-2 |
| معيار | GB-5792 |
| عنصر الاختبار | حالة الاختبار | أداء |
|---|---|---|
| قوة عازلة | 2500VAC / 50 هرتز / 60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد القصير | الطاقة المقدرة 10 مرات/5 ثانية | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | عملية التفريغ الدوري | > 9000 ساعة |
| مقاومة الرطوبة | 40 درجة مئوية ± 2 درجة مئوية /90%-95% رطوبة نسبية /100 ساعة | ΔR ± ± (1٪ R + 0.05Ω) |
| درجة حرارة ركوب الدراجات | دورات -55 درجة مئوية إلى 155 درجة مئوية | أداء مستقر |
| مقاومة الحرارة | 350 درجة مئوية / 2 ساعة | لا يوجد ضرر واضح |
| اختبار اللهب | 10 مرات القوة المقدرة | لا الاحتراق |
| مقارنة | DUFEW العاكس الألومنيوم يرتدون المقاوم | مقاومة الطاقة العامة |
|---|---|---|
| الغرض من التطبيق | مصممة لامتصاص طاقة الكبح المتجدد | مصممة لتطبيقات التحميل العادية |
| التعامل مع الطاقة | يدعم نبضات عالية الطاقة لفترة قصيرة | مناسبة بشكل رئيسي للأحمال المستقرة |
| التوافق مع التحكم في المحركات | يطابق أنظمة الكبح VFD والمؤازرة | لا يوجد تصميم خاص بالعاكس |
| حماية الجهد الزائد | يساعد على منع أخطاء الجهد الزائد للحافلة DC | قدرة حماية محدودة |
| التصميم الحراري | الأمثل لدورات الكبح المتكررة | قد يسخن تحت نبضات متكررة |
| تثبيت | مصممة لتكامل خزانة التحكم | تركيب للأغراض العامة |
قبل التثبيت، تحقق من طراز العاكس ونطاق المقاومة الموصى به وقوة الكبح المطلوبة ودورة العمل لضمان مطابقة المقاوم لمتطلبات النظام.
تحقق من غلاف الألومنيوم وأطرافه وحالة التغليف وهيكل التثبيت قبل التثبيت للتأكد من أن المقاوم خالي من التلف وجاهز للتشغيل.
يعد تبديد الحرارة المناسب أمرًا ضروريًا لعملية الكبح الموثوقة. يوصى بالتركيب العمودي لتحسين تدفق الهواء، مع الحفاظ على مسافة كافية بين المقاومات. بالنسبة للخزائن المغلقة، قد تكون هناك حاجة إلى تهوية قسرية إضافية وفقًا لظروف التشغيل.
استخدم كابلات مقاومة للحرارة، وتأكد من توصيلات طرفية آمنة، وحافظ على مسافة الأسلاك بين العاكس والمقاوم قصيرة قدر الإمكان لتحسين موثوقية الاتصال.
بعد التثبيت، تحقق من قيمة المقاومة، وراقب درجة حرارة السطح أثناء التشغيل، وتحقق من أداء المكابح لضمان عمل النظام بشكل صحيح.
يدعم DUFEW حلول مقاومة الكبح العاكسة المخصصة بما في ذلك:
| عنصر مخصص | الخيارات المتاحة |
|---|---|
| قيمة المقاومة | مقاومة مخصصة مطابقة لمتطلبات العاكس |
| تصنيف القوة | 50 واط-6 كيلو واط |
| حجم السكن | أبعاد مخصصة |
| نوع المحطة | محطات غير القابل للصدأ / أسلاك الرصاص |
| مكونات الحماية | الحماية الحرارية الاختيارية |
| تصميم التطبيق | مخصصة وفقا لظروف الكبح |
يمتص المقاوم المغطى بالألمنيوم العاكس الطاقة المتجددة المتولدة أثناء فرملة المحرك ويحولها إلى طاقة حرارية، مما يمنع الجهد الزائد لناقل التيار المستمر ويحمي نظام العاكس.
يجب أن تتبع قيمة المقاومة النطاق الموصى به من قبل الشركة المصنعة للعاكس. قد تؤدي القيمة المنخفضة جدًا إلى زيادة التيار، في حين أن القيمة المرتفعة جدًا قد تقلل من أداء الفرامل.
نعم. تعتبر مقاومات الكبح العاكسة DUFEW مناسبة لأنظمة المؤازرة، وخاصة التطبيقات التي تتطلب تباطؤًا سريعًا ودورات كبح متكررة.
نعم. يدعم DUFEW إضافة مفاتيح حرارية أو مكونات حماية درجة الحرارة للتطبيقات التي تتطلب مراقبة إضافية للسلامة.
