نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

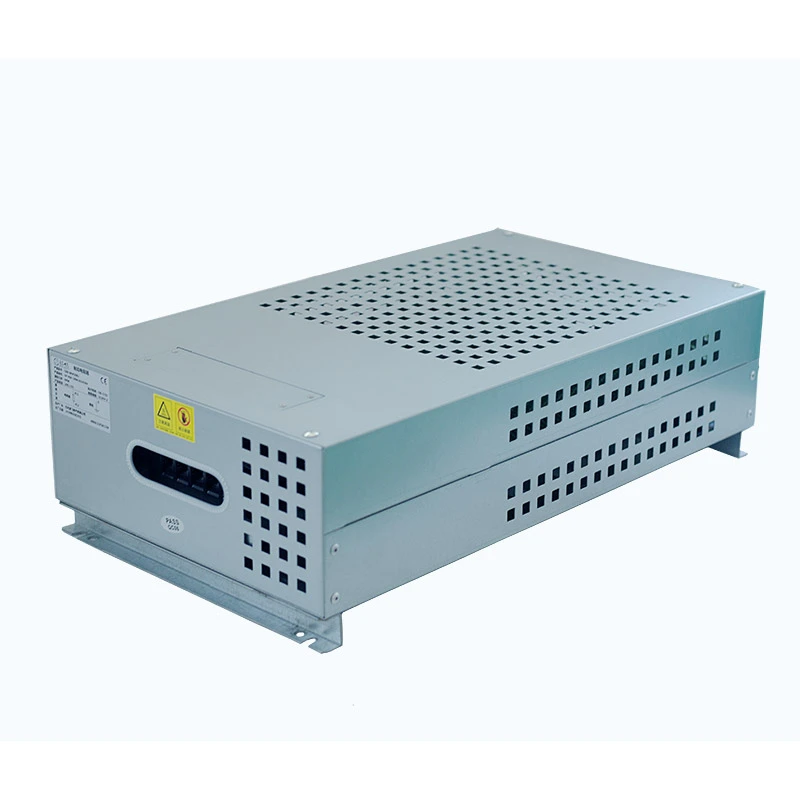

يعد صندوق مقاومة الكبح العاكس مكونًا مخصصًا للكبح يستخدم في أنظمة المحركات التي تعمل بالعاكس. عندما يتباطأ المحرك مع حمل القصور الذاتي الكبير، يتم تغذية الطاقة المتجددة مرة أخرى إلى وصلة DC العاكسة، مما يؤدي إلى ارتفاع جهد الناقل. يعمل هذا المنتج على تبديد الطاقة الزائدة من خلال عناصر المقاومة للحفاظ على تشغيل العاكس المستقر.
يتكون الهيكل الداخلي من عناصر مقاومة مموجة متعددة مرتبة وفقًا لتصنيفات المقاومة والطاقة المطلوبة. يتم تركيب مجموعة المقاوم داخل حاوية فولاذية واقية مطلية بالألمنيوم والزنك مع كتل طرفية مدمجة ومفاتيح حماية من درجة الحرارة.
يدعم تصميم العلبة التثبيت الخارجي بجانب الخزانة العاكسة، مما يساعد على توفير مساحة الخزانة الداخلية مع الحفاظ على تبديد الحرارة الفعال والسلامة الكهربائية.
تم تصميم المقاومة وتكوين الطاقة وفقًا لمتطلبات الكبح العاكس الشائعة. يؤدي ذلك إلى تبسيط الاختيار ويساعد على تقليل الحساب اليدوي أثناء تكامل النظام.
تعتمد العلبة تصميم تهوية جانبي يوجه الهواء الساخن بعيدًا عن خزانة العاكس، مما يقلل من تراكم الحرارة الثانوية حول مكونات المحرك.
يوفر التصميم الداخلي مسافة عزل كافية بين عناصر المقاومة والحاوية، مما يدعم التشغيل المستقر تحت جهد ناقل التيار المستمر حتى 1200 فولت.
تسمح قاعدة التثبيت المخصصة بالتركيب على جانب الخزانات العاكسة أو أسفلها دون شغل مساحة خزانة كهربائية داخلية قيمة.
- مصمم خصيصًا لأنظمة الكبح المتجددة VFD
- يحول طاقة الكبح الزائدة إلى حرارة لمنع إنذارات الجهد الزائد لحافلة التيار المستمر
- مجموعة المقاومات المموجة تدعم معدلات طاقة تصل إلى 30 كيلو وات
- مفتاح درجة الحرارة المدمج يعمل على تحسين سلامة التشغيل
- يوفر الغلاف المطلي بالألمنيوم والزنك مقاومة للتآكل وحماية ميكانيكية
- مناسبة للتسارع المتكرر والتباطؤ وحالات التوقف في حالات الطوارئ
تم تصميم خزانة Dufew الكهربائية المموجة المقاومة لأنظمة القيادة الصناعية التي تتطلب تبديدًا موثوقًا للطاقة أثناء الكبح والتباطؤ والتحكم الديناميكي في الحمل. تكوينها المرن يجعلها مناسبة لمختلف التطبيقات الثقيلة، بما في ذلك:
تساعد خزانة المقاومة على إدارة الطاقة المتجددة المتولدة أثناء عمليات الرفع والخفض المتكررة، مما يحسن استقرار النظام في المصاعد، والرافعات البرجية، والرافعات، والروافع، ومنصات الرفع.
بالنسبة للمعدات ذات دورات التسارع والتباطؤ المتكررة، مثل الناقلات الحزامية، وأجهزة استخلاص المعبئ، وأنظمة النقل الثقيل، يوفر الحل أداءً مستقرًا للكبح ويدعم التشغيل الصناعي المستمر.
الخزانة مناسبة للآلات الصناعية التي تتطلب تحكمًا دقيقًا في المحرك وامتصاص الطاقة، بما في ذلك مصانع الدرفلة وأجهزة الطرد المركزي وآلات قولبة الحقن وآلات سحب الأسلاك وآلات النسيج.
ويمكن أيضًا دمجه في معدات اختبار أداء العاكس وأنظمة اختبار القيادة المؤازرة لتوفير أحمال مقاومة يمكن التحكم فيها لتقييم الأداء الكهربائي وموثوقية النظام.
| المعلمة | مواصفة |
|---|---|
| نطاق الطاقة | 1 كيلو واط - 30 كيلو واط |
| جهد العمل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω-1kΩ |
| التسامح المقاومة | ±3% / ±5% / ±10% |
| درجة الحماية | IP20/IP23 |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| درجة مثبطات اللهب | UL94V-2 |
| معيار | GB-5792 |
مثال: CRB 10KW 13.6R J
| شفرة | وصف |
|---|---|
| سي آر بي | صندوق مقاومة الكبح |
| 10 كيلو واط | القوة المقدرة |
| 13.6 ر | المقاومة المقدرة |
| J | تسامح المقاومة (K=10%، J=5%، H=3%) |
| عنصر الأداء | حالة الاختبار | أداء |
|---|---|---|
| قوة عازلة | 2500 فولت تيار متردد/50 هرتز/60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | 10 مرات تصنيف الطاقة 5S | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | تفريغ 10S / ركوب الدراجات الفاصلة 90S | > 9000 ساعة |
| اختبار الحرارة الرطبة | 40 درجة مئوية ± 2 درجة مئوية / 90%-95% رطوبة نسبية / 100 ساعة | △R ± ± (1٪ R + 0.05Ω) |
| درجة حرارة ركوب الدراجات | -55 درجة مئوية، 55 درجة مئوية، 155 درجة مئوية | △R ± ± (2٪ R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية/2 ساعة | لا تغير اللون أو الضرر |
| معامل درجة الحرارة | حالة الحمل المقدرة | <300 جزء في المليون/درجة مئوية |
| اختبار اللهب | 10 مرات الطاقة المقدرة 5 دقائق | تسخين أحمر بدون لهب |
| عنصر الأداء | حالة الاختبار | أداء |
|---|---|---|
| القوة الطرفية | 45N/30S | لا رخاوة أو ضرر |
| مقاومة الاهتزاز | 5-200 هرتز، 1 جم، 98 م/ث² | لا ضرر هيكلي |
| لحام المقاومة للحرارة | 350±5°C / 3S | △R ± ± (1٪ R + 0.05Ω) |
| قابلية اللحام | 235 ± 5 درجة مئوية / 5 ثانية | تغطية اللحام > 95% |
أثناء التباطؤ السريع أو الكبح في حالات الطوارئ، يوفر هذا المنتج مسارًا فعالاً لتبديد الطاقة للمساعدة في الحفاظ على استقرار ناقل DC العاكس.
تم تصميم هيكل المقاوم لظروف امتصاص الطاقة المتكررة الشائعة في معدات الرفع والناقلات وأنظمة الأتمتة الصناعية.
يقلل هيكل التثبيت الخارجي من متطلبات مساحة الخزانة ويبسط عملية تركيب النظام.
| عنصر المقارنة | صندوق مقاومة الكبح العاكس | صندوق مقاوم الحمل العام |
|---|---|---|
| الغرض الرئيسي | مصممة للفرملة العاكسة والتحكم في جهد ناقل التيار المستمر | تطبيقات تحميل المقاومة العامة |
| اختيار المعلمة | متوافق مع متطلبات وحدة الكبح العاكس | يتطلب حساب مقاومة إضافية |
| تصميم التبريد | يمنع العادم الجانبي دخول الهواء الساخن إلى خزانة العاكس | قد يؤثر تدفق الهواء القياسي على المعدات المحيطة |
| تثبيت | يدعم التركيب الخارجي لخزانة العاكس | يتطلب عادةً مساحة تثبيت منفصلة |
| حالة العمل | الأمثل للكبح التجديدي المتقطع | تستخدم أساسا للتحميل العام أو الاختبار |
تطبق شركة Dufew Electric إجراءات إنتاج موحدة بدءًا من تجميع المقاومات وتصنيع العلبة وحتى اختبار الأداء الكهربائي.
مراقبة الجودة تشمل:
- فحص المواد الواردة
- التحقق من قيمة المقاومة
- اختبار العزل
- اختبار الحماية الحرارية
- فحص المنتج النهائي
يتم تعبئة كل صندوق مقاوم بشكل احترافي وفقًا لحجم المنتج ومتطلبات النقل.
تتضمن عملية التغليف ما يلي:
- إصلاح حماية المنتج
- عبوة مقاومة للرطوبة
- إعداد شحنة التصدير
- إدارة أوامر الدفعة
يتطلب اختيار صندوق مقاومة الكبح العاكس المناسب إجراء تقييم شامل لمعلمات العاكس وخصائص المحرك وظروف الكبح وبيئة التثبيت. يساعد التكوين الصحيح على تبديد الطاقة المتجددة بشكل فعال، ومنع الجهد الزائد لناقل التيار المستمر، وتحسين الموثوقية طويلة المدى لأنظمة VFD.
يجب تحديد تصنيف طاقة صندوق المقاوم وفقًا لسعة العاكس وظروف تشغيل المحرك. تتطلب التطبيقات ذات قوة المحرك الأعلى، أو القصور الذاتي الأكبر للحمل، أو دورات الكبح المتكررة عمومًا قدرة أقوى على امتصاص الطاقة.
تشمل عوامل الاختيار الرئيسية الطاقة المقدرة للعاكس، وقوة المحرك، والقصور الذاتي للحمل، وعزم دوران الكبح المطلوب، وتردد الكبح.
يجب أن يتطابق جهد عمل المقاوم مع جهد الناقل DC العاكس لضمان التشغيل الآمن والمستقر. قد تتطلب أنظمة القيادة المختلفة تكوينات مختلفة للجهد، مثل أنظمة العاكس فئة 400 فولت، أو المحركات الصناعية 690 فولت، أو تطبيقات التيار المستمر ذات الجهد العالي حتى 1200 فولت.
تم تصميم حلول Dufew لمقاومة الكبح لدعم التشغيل المستقر في ظل ظروف الجهد الكهربي المختلفة لناقل التيار المستمر وفقًا لمتطلبات التطبيق.
تؤثر قيمة المقاومة بشكل مباشر على أداء الكبح. يمكن أن توفر قيمة المقاومة المنخفضة قوة كبح أقوى ولكنها تؤدي إلى تدفق تيار أعلى، في حين أن قيمة المقاومة الأعلى تقلل من الضغط الحالي ولكنها قد تزيد من وقت الكبح.
يجب تحديد تكوين المقاومة المناسب وفقًا لمواصفات وحدة الكبح العاكس، وتيار الكبح المسموح به، ووقت التوقف المطلوب، وخصائص القصور الذاتي للحمل.
تولد التطبيقات الصناعية المختلفة مستويات مختلفة من الطاقة المتجددة، لذلك يجب اختيار صندوق المقاوم وفقًا لدورة الكبح الفعلية وظروف التشغيل.
| طلب | حالة التشغيل | التركيز على الاختيار |
|---|---|---|
| مصعد | دورات التسارع والتوقف المتكررة | موثوقية عالية وقدرة الكبح المتكررة |
| رافعة ورافعة | عمليات الرفع والإنزال الثقيلة | قدرة التحميل الزائد العالية والأداء المستقر |
| نظام الناقل | عملية مستمرة طويلة | إدارة حرارية مستقرة |
| جهاز طرد مركزي | متطلبات التباطؤ السريع | القدرة على امتصاص الطاقة بسرعة |
| الآلات الصناعية | ظروف الكبح المتقطعة | الاختيار الصحيح للقوة والمقاومة |
تؤثر بيئة التثبيت على هيكل الخزانة وتصميم التهوية والأداء الحراري. قبل الاختيار، يجب على العملاء مراعاة مساحة التركيب المتاحة، وطريقة التثبيت، ودرجة الحرارة المحيطة، وظروف تدفق الهواء.
تعتمد صناديق مقاومة الكبح Dufew هياكل تركيب عملية وتصميمات تهوية محسنة، مما يسمح بالتكامل مع الخزانات العاكسة مع الحفاظ على تبديد الحرارة الفعال.
قد لا تلبي صناديق المقاومات القياسية دائمًا متطلبات صناعية محددة. يوفر Dufew تكوينات مخصصة بناءً على قيمة المقاومة، والطاقة المقدرة، وجهد التشغيل، وأبعاد العلبة، وترتيب الأطراف، ومتطلبات الحماية.
بفضل القدرة على التصنيع الاحترافي، تدعم Dufew Electric حلول مقاومة الكبح OEM والمخصصة لأنظمة العاكس المختلفة والتطبيقات الصناعية.
يمكن مطابقة صناديق مقاومة الكبح Dufew مع أنظمة عاكسة مختلفة من شركات مصنعة مختلفة. يمكن للعملاء تقديم معلومات عن طراز العاكس، وسوف يوصي Dufew بتكوين مناسب للمقاومة والطاقة.
من أجل التخصيص، يجب على العملاء توفير نموذج العاكس، وقوة المحرك، وجهد التشغيل، وقيمة المقاومة، ودورة عمل الكبح، ومتطلبات التثبيت. يمكن لـ Dufew تصميم حل صندوق مقاوم مناسب وفقًا لهذه المعلمات.
نعم. توفر Dufew صناديق مقاومة كبح مخصصة مع قيم مقاومة قابلة للتعديل، وتقييمات الطاقة، وتصميمات العلبة، والتكوينات الطرفية، وخيارات الحماية لتلبية التطبيقات الصناعية المختلفة.
يتأثر عمر الخدمة بشكل أساسي بتكرار الكبح، وظروف التحميل الزائد، ودرجة حرارة التشغيل، وأداء التبريد، وبيئة التثبيت. يمكن أن يؤدي الاختيار الصحيح وإدارة الحرارة إلى تحسين الموثوقية على المدى الطويل.
نعم. تم تصميم صناديق مقاومة الكبح Dufew للتطبيقات التي تتطلب التسارع والتباطؤ المتكرر، مثل المصاعد والرافعات والناقلات ومعدات الأتمتة الصناعية. يجب اختيار معدل الطاقة وفقًا لدورة الكبح.
يوصى بإجراء فحص منتظم للتحقق من ظروف التهوية والتوصيلات الطرفية وتراكم الغبار وعلامات ارتفاع درجة الحرارة. تساعد الصيانة المناسبة على ضمان أداء مستقر وعمر خدمة أطول.
تتميز صناديق مقاومة الكبح Dufew بمرفقات واقية وهياكل موثوقة للتطبيقات الصناعية. تتوفر حلول الحماية المخصصة للبيئات ذات الرطوبة العالية أو الغبار أو ظروف التشغيل الخاصة.
تتخصص Dufew في تصميم وتصنيع المقاومات الصناعية، وتوفر حلولًا مخصصة لمقاومات الكبح، وفحصًا صارمًا للجودة، ودعمًا موثوقًا لمصنعي العاكسات، وبناة المعدات، وشركات التشغيل الآلي.
هل تحتاج إلى حل مقاومة الكبح للمصاعد أو الرافعات أو المحركات الصناعية أو معدات التشغيل الآلي؟
قم بتوفير طراز العاكس الخاص بك وقوة المحرك وجهد ناقل التيار المستمر ومتطلبات الكبح. سوف يوصي Dufew بصندوق مقاومة الكبح VFD المناسب ويقدم الدعم الفني لمشروعك.
اطلب عرض أسعار اليوم لقيم المقاومة المخصصة وتقييمات الطاقة وتصميمات العلبة.
