نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

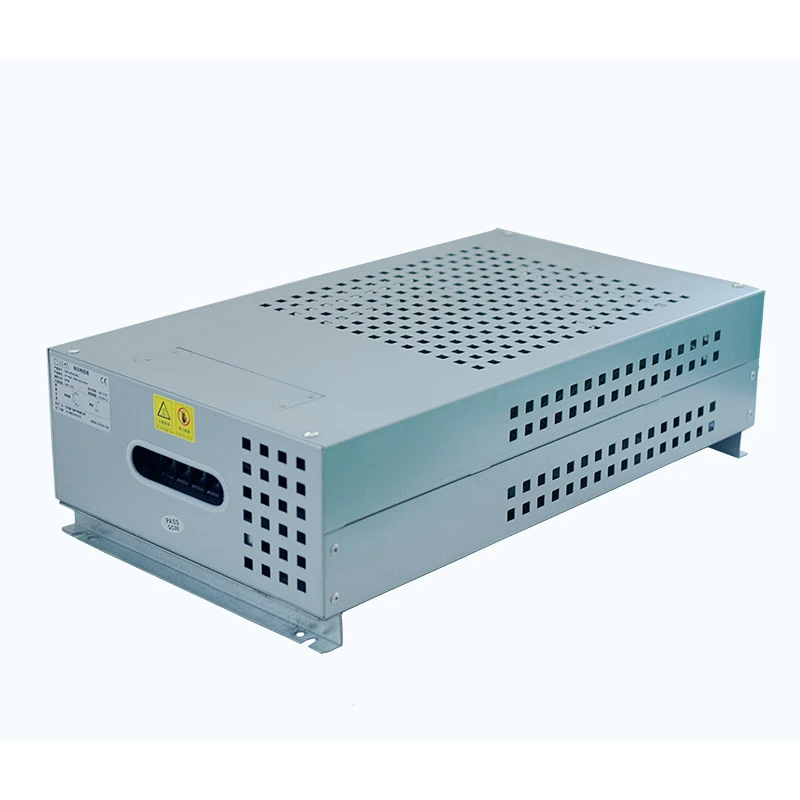

يجمع صندوق Dufew High Power Resistor Box بين عناصر مقاومة مموجة متعددة في حاوية معدنية مدمجة لتلبية متطلبات تبديد الطاقة عالية الطاقة.
يمكن توصيل وحدات المقاومة على التوالي أو بالتوازي وفقًا لمتطلبات الطاقة والمقاومة المختلفة. العلبة مصنوعة من صفائح فولاذية مطلية بالألمنيوم والزنك مع أطراف مدمجة وأجهزة حماية من درجة الحرارة للتركيب الآمن والمريح.
مع المواصفات القابلة للتخصيص وتكوينات التبريد المتعددة، فإن هذا المنتج مناسب لأنظمة الفرامل العاكسة، ومعدات الاختبار الصناعية، وتطبيقات تخزين الطاقة، وأنظمة القيادة واسعة النطاق.
| المعلمة | مواصفة |
|---|---|
| نطاق الطاقة | 1 كيلو واط - 30 كيلو واط |
| جهد العمل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω-1kΩ |
| التسامح المقاومة | ±3% / ±5% / ±10% |
| درجة الحماية | IP20/IP23 |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| درجة مثبطات اللهب | UL94V-2 |
| معيار | GB-5792 |
مثال: CRB 10KW 13.6R J
| شفرة | وصف |
|---|---|
| سي آر بي | صندوق مقاوم عالي الطاقة |
| 10 كيلو واط | القوة المقدرة |
| 13.6 ر | المقاومة المقدرة |
| J | تسامح المقاومة (K=10%، J=5%، H=3%) |
يعتمد اختيار صندوق المقاوم عالي الطاقة المناسب على المتطلبات الكهربائية وظروف التشغيل وبيئة التثبيت. تشمل عوامل الاختيار الرئيسية ما يلي:
اختر سعة الطاقة المناسبة وفقًا لمتطلبات استهلاك الطاقة وظروف التحميل ودورات التشغيل.
يجب أن تتوافق قيمة المقاومة مع جهد النظام والمتطلبات الحالية وظروف التطبيق لضمان تبديد الطاقة بشكل مستقر.
ضع في اعتبارك مدة التشغيل ومساحة التثبيت وظروف تبديد الحرارة لتحديد تكوين التبريد المناسب.
قد تتطلب التطبيقات المختلفة هياكل حاوية مختلفة ومستويات حماية وتصميمات ميكانيكية مختلفة.
ضع في اعتبارك طرق الاتصال ومتطلبات التركيب ووظائف الحماية وشروط تكامل النظام لضمان تطابق صندوق المقاوم مع نظام المعدات الكامل.
تم تصميم نظام المقاوم للتطبيقات الصناعية عالية الطاقة، ويمكن تكوينه لتلبية متطلبات التشغيل المختلفة، بما في ذلك الكبح العاكس، واختبار تفريغ تخزين الطاقة، واختبارات تقادم المعدات الصناعية، وتطبيقات محاكاة حمل الطاقة.
يمكن تقسيم دوائر المقاومة الداخلية إلى فروع طاقة مستقلة متعددة، مما يسمح للنظام بالتكيف مع ظروف التشغيل المختلفة مثل التشغيل منخفض الحمل، وتشغيل الطاقة المقدر، واختبار الحمل الزائد لفترة قصيرة.
يعمل هذا التكوين المرن على تحسين قدرة المعدات على التكيف، وتبسيط عمليات الاختبار، وتقليل الحاجة إلى حلول مقاومات متعددة لتطبيقات مختلفة.
يدعم هيكل العلبة عناصر مقاومة مختلفة وفقًا لمتطلبات التطبيق المحددة، بما في ذلك المقاومات المموجة، والمقاومات المغطاة بالألمنيوم، وعناصر المقاومة الأنبوبية.
يمكن اختيار تكوينات مختلفة لمناطق الإنتاج النظيفة، والبيئات المتربة، والمواقع الصناعية الزيتية، وغيرها من ظروف العمل الصعبة لتحقيق أداء موثوق.
يعتمد الغلاف الداخلي تصميمًا مستقلاً لغرفة التبريد، مما يوفر قنوات تدفق هواء مخصصة لمجموعات المقاومات المختلفة. يساعد هذا الهيكل على تقليل تراكم الحرارة بين الدوائر ويحسن الاستقرار الحراري الإجمالي أثناء التشغيل.
توفر المراوح المحورية المتعددة تدفق هواء اتجاهي عبر عناصر التسخين، مما يعزز كفاءة تبديد الحرارة أثناء التشغيل المستمر عالي الطاقة.
يساعد تصميم التهوية الأمثل في الحفاظ على أداء ثابت لدرجة الحرارة للتطبيقات طويلة الأمد، بما في ذلك ظروف اختبار الحمل الثقيل على مدار 24 ساعة.
تم تجهيز كل فرع من فروع الطاقة بمفاتيح مستقلة لمراقبة درجة الحرارة والحماية، مما يسمح باكتشاف الظروف غير الطبيعية والتحكم فيها بسرعة أثناء التشغيل.
يوفر هذا التصميم:
- عزل الأخطاء الفردية
- تقليل التأثير على الدوائر الأخرى
- تحسين توافر النظام
عندما يتعرض أحد الفروع لظروف درجة حرارة غير طبيعية، يمكن فصل الدائرة المتأثرة بينما تستمر الدوائر الأخرى في العمل بشكل طبيعي.
تتوافق العلبة والمكونات الداخلية مع متطلبات مثبطات اللهب UL94V-2، مما يساعد على تحسين أداء السلامة أثناء التشغيل الزائد والاستخدام الصناعي على المدى الطويل.
تعتمد الدائرة الرئيسية قضبان توصيل نحاسية مدمجة سميكة لضمان نقل تيار موثوق به في ظل ظروف التشغيل عالية الطاقة.
يساعد الهيكل المعزز على تحقيق:
- انخفاض فقدان الجهد
- انخفاض تسخين الموصل
- تحسين القدرة على حمل التيار على المدى الطويل
بالمقارنة مع المحطات الرفيعة التقليدية أو الأشرطة النحاسية، يوفر تصميم قضيب التوصيل هذا استقرارًا أفضل لتطبيقات التيار العالي المستمرة.
يوفر نظام قضبان التوصيل النحاسية مواضع اتصال متعددة، مما يتيح سهولة التكامل مع مختلف المعدات التي تم اختبارها، والأنظمة المتوازية، والتخطيطات الكهربائية المخصصة.
يستخدم صندوق المقاوم عالي الطاقة على نطاق واسع في التطبيقات الصناعية التي تتطلب امتصاصًا موثوقًا للطاقة ومحاكاة الحمل والتحكم الحالي وحلول مقاومة الطاقة العالية. تشمل مجالات التطبيق النموذجية ما يلي:
في المجالات الصناعية الثقيلة، يتم تطبيق نظام المقاوم بشكل شائع على معدات الإنتاج المعدنية، وأنظمة النقل الكبيرة، والآلات الثقيلة حيث يتطلب التشغيل المستقر في ظل ظروف الطاقة العالية.
بالنسبة لتطبيقات تخزين الطاقة والاختبارات الكهربائية، يمكن دمجها في منصات اختبار تخزين الطاقة، وأنظمة اختبار تفريغ البطارية، ومعدات الاختبار الكهربائية عالية الطاقة لتوفير ظروف حمل يمكن التحكم فيها والتحقق الموثوق من الأداء.
النظام مناسب لرافعات الموانئ وآلات الرفع الثقيلة وأنظمة الرفع التي تتطلب تبديدًا فعالاً للطاقة وأداء كبح مستقرًا أثناء التشغيل المتكرر.
في تطبيقات الأتمتة الصناعية والقيادة، يمكن استخدامه مع أنظمة القيادة العاكسة الكبيرة، وتطبيقات فرملة المحرك، ومعدات التشغيل الآلي لدعم التحكم الموثوق في الطاقة وحماية النظام.
| عنصر الأداء | حالة الاختبار | متطلبات |
|---|---|---|
| قوة عازلة | 2500 فولت تيار متردد/50 هرتز/60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | 10 مرات تصنيف الطاقة 5S | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | التشغيل الدوري (10S التفريغ، 90S الفاصل الزمني) | > 9000 ساعة |
| اختبار الحرارة الرطبة | 40 درجة مئوية ± 2 درجة مئوية / 90%-95% رطوبة نسبية / 100 ساعة | △R ± ± (1٪ R + 0.05Ω) |
| درجة حرارة ركوب الدراجات | -55 درجة مئوية، 55 درجة مئوية، 155 درجة مئوية / 15 دقيقة لكل منهما، 5 دورات | △R ± ± (2٪ R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية/2 ساعة | لا يوجد تغير واضح في اللون أو التلف |
| معامل درجة الحرارة | الحمل المقنن مقابل المقاومة الساكنة | <300 جزء في المليون/درجة مئوية |
| تثبيط اللهب | 10 مرات الطاقة المقدرة لمدة 5 دقائق | تسخين أحمر بدون لهب |
| عنصر الأداء | حالة الاختبار | متطلبات |
|---|---|---|
| القوة الطرفية | 45N/30S | لا يوجد رخاوة أو ضرر واضح |
| مقاومة الاهتزاز | 5-200 هرتز، 1 جم، 98 م/ث² | لا ضرر هيكلي |
| لحام المقاومة للحرارة | المحطة مغمورة عند درجة حرارة 350 ± 5 درجة مئوية لمدة 3S | △R ± ± (1٪ R + 0.05Ω) |
| مظهر | التفتيش البصري | لا ضرر، ووضع علامات واضحة |
| قابلية اللحام | المحطة مغمورة عند درجة حرارة 235 ± 5 درجة مئوية لمدة 5 ثانية | تغطية اللحام > 95% |
| عنصر المقارنة | صندوق مقاوم عالي الطاقة | صندوق مقاومة الكبح/الحمل التقليدي |
|---|---|---|
| نطاق التطبيق | يدعم الكبح واختبار التفريغ واختبارات الشيخوخة والأحمال المحاكاة | عادةً ما يتم تصميمه لسيناريوهات التطبيق الفردي |
| نظام التبريد | غرف تبريد مستقلة مع قنوات مخصصة لتدفق الهواء | هيكل مشترك لتدفق الهواء مع احتمال تراكم الحرارة |
| تصميم الحماية | حماية فردية لدرجة الحرارة لكل فرع طاقة | يستخدم عادة حماية درجة الحرارة الشاملة |
| هيكل الحمل الحالي | قضيب توصيل من النحاس المقوى لتشغيل التيار العالي | محطات قياسية ذات قدرة تيار محدودة |
| الهيكل الميكانيكي | حاوية معززة مناسبة لبيئات الخدمة الشاقة | هيكل الصفائح المعدنية القياسية لتطبيقات أخف وزنا |
تتخصص Dufew Electric في تصميم وتصنيع منتجات المقاومات الصناعية، بما في ذلك صندوق المقاوم عالي الطاقة، ومقاومات الكبح، وتجميعات المقاومات المخصصة لأنظمة القيادة الصناعية، ومعدات الاختبار، وتطبيقات الطاقة.
تغطي عملية التصنيع لدينا دورة الإنتاج الكاملة، بما في ذلك تجميع عناصر المقاوم، والتكوين الكهربائي، وتصنيع العلبة، وتكامل المكونات، واختبار الأداء، والفحص النهائي.
بفضل الدعم الهندسي الاحترافي وإجراءات الإنتاج الموحدة، يمكن لـ Dufew توفير حلول مقاومة موثوقة مع:
- تكوينات الطاقة والمقاومة المخصصة
- تصميمات مرنة للتبريد والغلق
- اختبار الأداء الكهربائي الكامل
- القدرة على إنتاج دفعة مستقرة
- تقديم الدعم لمشاريع تصنيع المعدات الأصلية والشركات المصنعة للمعدات الصناعية
يخضع كل منتج لرقابة صارمة على الجودة لضمان الأداء الكهربائي المستقر والموثوقية الميكانيكية وسلامة التشغيل على المدى الطويل في البيئات الصناعية الصعبة.
تتطلب التطبيقات الصناعية المختلفة مستويات طاقة مختلفة، وقيم المقاومة، وظروف التثبيت. توفر Dufew حلولاً مخصصة لصندوق المقاوم عالي الطاقة بناءً على متطلبات المشروع المحددة.
تتضمن خيارات التخصيص ما يلي:
- القوة المقدرة وقيمة المقاومة
- جهد العمل والقدرة الحالية
- تكوين التبريد
- أبعاد العلبة وهيكل التركيب
- ترتيب المحطة
- متطلبات الحماية
بفضل تصميم المقاوم الاحترافي والقدرة على التصنيع، تساعد Dufew العملاء على تطوير حلول موثوقة للاختبارات الصناعية، وتفريغ الطاقة، وأنظمة الكبح، وتطبيقات المعدات الثقيلة.
تقوم Dufew بإجراء فحوصات شاملة للجودة للتحقق من السلامة الكهربائية والقوة الميكانيكية وموثوقية التشغيل على المدى الطويل.
مراقبة الجودة تشمل:
- فحص المواد الخام
- اختبار الأداء الكهربائي
- اختبار حماية درجة الحرارة
- فحص المنتج النهائي
توفر Dufew حلول تغليف احترافية وفقًا لحجم المنتج ومتطلبات النقل.
ميزات التعبئة والتغليف:
- تثبيت داخلي آمن
- الحماية ضد الصدمات والاهتزازات
- مناسبة للنقل الدولي
- تقديم الدعم للطلبات المخصصة والسائبة
صندوق المقاوم عالي الطاقة مناسب لأنظمة الكبح العاكس عالية الطاقة، واختبار الحمل الصناعي، وأنظمة تفريغ تخزين الطاقة، ومعدات الرفع، وأنظمة طاقة الرياح، وغيرها من التطبيقات التي تتطلب قدرة كبيرة على استهلاك الطاقة.
يقوم مفتاح حماية درجة الحرارة بمراقبة درجة الحرارة الداخلية ويوفر حماية من درجة الحرارة الزائدة. عند حدوث ظروف حرارة غير طبيعية، فإنه يفصل الدائرة ذات الصلة لتقليل مخاطر ارتفاع درجة الحرارة وتحسين موثوقية النظام.
نعم. يدعم Dufew تخصيص تصنيف الطاقة وقيمة المقاومة وأبعاد العلبة ودرجة الحماية وتكوين المقاوم وطرق الاتصال.
يجب مراعاة مساحة التهوية المناسبة واتجاه تدفق الهواء ودرجة الحرارة المحيطة وموقع التثبيت للحفاظ على تبديد الحرارة الفعال أثناء التشغيل.
يتأثر أداء التشغيل المستمر بالطاقة المقدرة، ومدة التحميل، وكفاءة التبريد، ودرجة الحرارة المحيطة، وتصميم الإدارة الحرارية. يساعد التكوين الصحيح على ضمان التشغيل المستقر في ظل ظروف العمل طويلة الأمد.
يمكن تصميم صندوق المقاوم عالي الطاقة لبيئات صناعية مختلفة. يمكن تخصيص مستوى الحماية وهيكل العلبة واختيار المكونات وفقًا لظروف مثل الغبار أو الرطوبة أو تغيرات درجة الحرارة أو التثبيت الخارجي.
نعم. يمكن تكوين صناديق مقاومة متعددة للأنظمة التي تتطلب سعة طاقة أعلى. يلزم مراعاة المطابقة الكهربائية المناسبة، وتباعد التركيب، وتبديد الحرارة للحفاظ على التشغيل الآمن والموثوق.
تتخصص Dufew في تصميم وتصنيع المقاومات الصناعية، وتوفر حلول مقاومات مخصصة ومراقبة صارمة للجودة واختبار أداء كامل لمصنعي المعدات الصناعية وأنظمة الاختبار وتطبيقات الطاقة.
هل تبحث عن حل مقاوم عالي الطاقة لمعداتك الصناعية أو نظام الاختبار؟
أرسل إلينا تفاصيل التطبيق الخاص بك، بما في ذلك تصنيف الطاقة، وقيمة المقاومة، وجهد التشغيل، ودورة العمل، ومتطلبات التبريد، وظروف التثبيت. سيوفر Dufew تكوينًا مناسبًا لصندوق المقاوم عالي الطاقة والدعم الفني.
اطلب عرض أسعار اليوم للحصول على حلول مقاومة مخصصة.
