نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

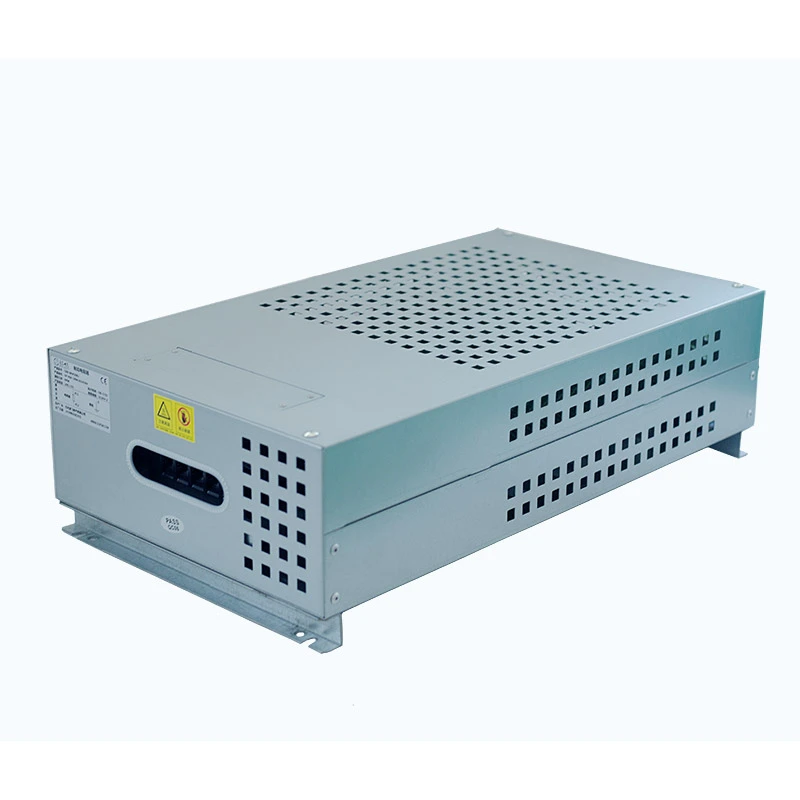

صندوق المقاومة المموج DUFEW عبارة عن مجموعة مقاومة عالية الطاقة تدمج عناصر مقاومة مموجة متعددة من خلال طرق التوصيل المتسلسلة والمتوازية وتقوم بإصلاحها داخل حاوية احترافية. تم تطويره خصيصًا للتغلب على قيود الطاقة للمقاومات الفردية وتوفير أداء مستقر لامتصاص الطاقة للأنظمة الكهربائية عالية الطاقة.
يدعم صندوق المقاوم الحد الأقصى لتصنيف الطاقة وهو 30 كيلو وات، وقيم المقاومة من 0.01 أوم إلى 1 كيلو أوم، وخيارات دقة المقاومة بنسبة ±3%، و±5%، و±10%. يشتمل الهيكل الداخلي على كتلة طرفية ذات تيار عالي ومفتاح حماية من درجة الحرارة، في حين يمكن تخصيص درجة حماية العلبة وفقًا لمتطلبات التطبيق المختلفة.
كمصنع ومورد ذو خبرة في الصين، توفر DUFEW حلولًا مخصصة لأنظمة الكبح، ومحركات التردد المتغير، ومعدات التشغيل الآلي الصناعية، والمصاعد، والرافعات، ومطاحن الدرفلة، والتطبيقات الأخرى التي تتطلب تبديد الطاقة بكفاءة.
يتكون الهيكل الداخلي لصندوق المقاوم المموج من عدة عناصر مقاومة مموجة مرتبة من خلال دوائر متسلسلة ومتوازية ومثبتة بشكل آمن داخل حاوية مصممة خصيصًا. يعمل هذا التكوين المعياري على تحسين سعة الطاقة مع الحفاظ على الأداء الكهربائي المستقر والصيانة المريحة.
يتم تصنيع العلبة من صفائح الفولاذ المطلية بالألمنيوم والزنك، والتي توفر مقاومة ممتازة للتآكل، وقوة ميكانيكية، وقدرة على تبديد الحرارة. يساعد هيكل التهوية المتكامل على تحسين تدفق الهواء والحفاظ على درجة حرارة ثابتة أثناء التشغيل المستمر.
يتم تثبيت كتلة طرفية عالية التيار داخل صندوق المقاوم لتبسيط التوصيلات الكهربائية الخارجية. يقوم مفتاح حماية درجة الحرارة المدمج بفصل الدائرة تلقائيًا عندما تتجاوز درجة الحرارة الداخلية حد الأمان المحدد مسبقًا، مما يمنع تلف الحرارة الزائدة.
وفقاً لمتطلبات العملاء، يمكن لـ DUFEW توفير مراوح تبريد اختيارية، تحكم مستقل في مجموعة المقاوم، ومستويات حماية مخصصة. تم تصميم المنتج وفقًا لمعيار GB-5792 وهو مناسب للبيئات الصناعية الصعبة.
مثال: CRB 10KW 13.6R J
| شفرة | وصف |
|---|---|
| سي آر بي | صندوق المقاوم المموج / صندوق مقاوم الكبح |
| 10 كيلو واط | القوة المقدرة |
| 13.6 ر | المقاومة المقدرة |
| J | تسامح المقاومة (K=10%، J=5%، H=3%) |
| المعلمة | مواصفة |
|---|---|
| نطاق الطاقة | 1KW-30KW |
| جهد العمل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω --- 1KΩ |
| التسامح المقاومة | ±3/±5/±10 |
| درجة الحماية | IP20/IP23 |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| درجة مثبطات اللهب | يو ال 94V-2 |
| الامتثال للمعايير | GB-5792 |
توفر DUFEW حلول صندوق المقاوم المموج المخصصة بناءً على ظروف التشغيل الصناعية المختلفة. يمكن للعملاء تحديد تقييمات الطاقة المناسبة وقيم المقاومة وطرق التبريد ومستويات الحماية وتكوينات الدوائر الداخلية وفقًا لمتطلبات النظام الخاصة بهم.
يسمح التصميم المعياري بدمج وحدات مقاومة متعددة في مستويات طاقة مختلفة، مما يجعل المنتج مناسبًا للتطبيقات ذات طاقة الكبح العالية، والتسارع والتباطؤ المتكرر، والتشغيل المستمر.
تتضمن خيارات التخصيص ما يلي:
- الطاقة المقدرة المخصصة
- قيمة المقاومة المخصصة
- تصميم دوائر مقاومة متعددة المجموعات
- تركيب مروحة تبريد إضافية
- هيكل الضميمة حسب الطلب
- إنتاج OEM وفقا لرسومات العملاء
يمتص صندوق المقاوم المموج الطاقة المتجددة المتولدة أثناء تباطؤ المحرك ويساعد على منع أخطاء الجهد الزائد لحافلة التيار المستمر.
مصممة لعمليات الكبح المتكررة في الرافعات ومعدات الرفع وأنظمة مناولة المواد.
يوفر أداء كبح مستقرًا للمحركات عالية الطاقة التي تعمل في ظل ظروف التحميل المستمر.
مناسبة لأنظمة المصاعد التي تتطلب التسارع والتباطؤ والتحكم في استهلاك الطاقة بشكل متكرر.
يستخدم كمكون حمل عالي الطاقة يمكن الاعتماد عليه للاختبارات الكهربائية وتطبيقات تبديد الطاقة.
يعتمد صندوق المقاومة المموج DUFEW على هيكل مقاوم داخلي معياري. يتم تقسيم عناصر المقاومة المتعددة إلى مجموعات مستقلة ومتصلة من خلال دوائر منفصلة، مما يتيح سهولة الصيانة وتقليل تكاليف الاستبدال.
عندما تفشل مجموعة مقاومات واحدة، يحتاج الفنيون فقط إلى استبدال الوحدة التالفة بدلاً من استبدال صندوق المقاوم بأكمله. يعمل هذا التصميم على تحسين توفر المعدات بشكل كبير ويقلل من نفقات الصيانة على المدى الطويل.
تنقسم عناصر المقاومة الداخلية إلى دوائر منفصلة. يمكن استبدال قسم واحد تالف بشكل مستقل دون التأثير على عمل مجموعات المقاومات الأخرى.
توفر الكتلة الطرفية ذات التيار العالي المثبتة في الأمام أسلاكًا مركزية ومنظمة. يمكن توصيل كابلات الطاقة الكبيرة وفصلها بسهولة أثناء التثبيت والفحص والصيانة.
يقوم مفتاح حماية درجة الحرارة القياسي بفصل الدائرة تلقائيًا عند حدوث ظروف درجة حرارة غير طبيعية، مما يمنع تلف المقاوم الناتج عن ارتفاع درجة الحرارة أثناء التشغيل غير المراقب.
تم تصميم صندوق المقاوم المموج DUFEW خصيصًا للمعدات الثقيلة التي تتطلب فرملة متكررة، وامتصاص عالي للطاقة، وتشغيل مستمر طويل.
إنها مناسبة للتطبيقات الصناعية مثل مصانع الدرفلة ورافعات الموانئ والمصاعد الثقيلة، حيث تحتاج مقاومات الكبح إلى تحمل دورات تفريغ الطاقة المتكررة.
مناسبة للمعدات ذات ظروف التغذية الراجعة المتكررة للطاقة، بما في ذلك مصانع الدرفلة وآلات الموانئ والمصاعد ذات الأحمال الثقيلة. يمكن أن يتجاوز عمر الخدمة الدوري 9000 ساعة في ظل ظروف التشغيل المحددة.
بالنسبة لتطبيقات الطاقة العالية أو البيئات ذات درجات الحرارة العالية، يمكن تركيب مراوح التبريد لتحسين كفاءة تبديد الحرارة والحفاظ على التشغيل المستقر.
تسمح أبعاد العلبة الموحدة بتثبيت صناديق مقاومة متعددة بالتوازي، مما يوفر حلاً تخطيطيًا أنيقًا لأنظمة الاختبار الكبيرة ومعدات التحكم الكهربائية الكاملة.
يتم تصنيع عنصر المقاوم من شرائط سبائك كونستانتان أو النيكل والكروم المشكلة في هيكل مموج. يقلل هذا التصميم من الحث الطفيلي ويحسن أداء الاستجابة، مما يجعله مناسبًا للكبح النبضي عالي التردد والتطبيقات الصناعية الصعبة.
تعمل المساحة السطحية المتزايدة للشريط المموج على تعزيز كفاءة تبديد الحرارة، مع الحفاظ على معامل درجة الحرارة ≥300 جزء في المليون/درجة مئوية لأداء مقاومة مستقر أثناء التشغيل.
تشمل المزايا الرئيسية خصائص الحث المنخفض، والثبات الحراري الممتاز، وتبديد الحرارة بكفاءة، والأداء الموثوق في ظل ظروف تحميل النبض المتكررة.
تم تصنيع العلبة من صفائح الفولاذ المطلية بالألمنيوم والزنك، مما يوفر مقاومة قوية للتآكل وحماية الأكسدة للبيئات الصناعية. تعمل عمليات الثني واللحام الدقيقة وقنوات التهوية المحسنة على تحسين القوة الهيكلية وكفاءة تدفق الهواء.
وتشمل المزايا الرئيسية مقاومة التآكل، والمتانة الميكانيكية، وتحسين الإدارة الحرارية، والقدرة على التكيف مع ظروف العمل الصعبة.
يتم استخدام دعامات السيراميك أو الميكا ذات درجة الحرارة العالية لتأمين عناصر المقاومة المموجة مع توفير العزل الكهربائي بين مكونات التسخين والعلبة. يحافظ هيكل العزل على أداء موثوق به في ظل الظروف الحرارية حتى 350 درجة مئوية.
تشمل المزايا الرئيسية مقاومة درجات الحرارة العالية، والعزل الكهربائي المستقر، والسلامة المحسنة، وعمر الخدمة الطويل تحت الضغط الحراري المستمر.
يعتمد صندوق المقاوم على هيكل طرفي بسبار نحاسي عالي التيار مصمم للاتصال الموثوق به في التطبيقات عالية الطاقة. يساعد تصميم الأسلاك متعددة الدوائر على تنظيم توصيلات الكابلات وتقليل توليد الحرارة وتحسين الاستقرار الكهربائي.
تشمل المزايا الرئيسية القدرة على حمل التيار العالي، والتركيب المريح، والتوصيل الكهربائي المستقر، والملاءمة لأنظمة الطاقة الكبيرة.
تشتمل التكوينات الاختيارية على مفاتيح حماية درجة الحرارة ومراوح التبريد المحورية. يوفر مفتاح درجة الحرارة أمانًا إضافيًا عن طريق فصل الدائرة عند حدوث ظروف درجة حرارة غير طبيعية، بينما يساعد تبريد الهواء القسري على تقليل ارتفاع درجة الحرارة وتحسين قدرة التشغيل المستمر في المنشآت المغلقة.
| الأداء الكهربائي | شروط الاختبار | أداء |
|---|---|---|
| قوة عازلة | 2500 فولت تيار متردد/50 هرتز/60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | مقاومة العزل ≥100MΩ |
| الزائد لفترة قصيرة | الطاقة المقدرة 10 مرات لـ 5S | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | التشغيل الدوري (التفريغ 10S، الفاصل الزمني 90S) | أكثر من 9000 ساعة |
| حرارة رطبة ثابتة | 40 درجة مئوية ±2/90%-95% رطوبة نسبية/100 ساعة | △R±±(1%R+0.05Ω) |
| التغير السريع في درجة الحرارة | -55 درجة مئوية، 55 درجة مئوية، 155 درجة مئوية لمدة 15 دقيقة، 5 دورات | △R±±(2%R+0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية/2 ساعة | لا يوجد تغير واضح في اللون أو التلف |
| معامل درجة الحرارة | مقارنة بين مقاومة الحمل المقدرة والمقاومة الساكنة | أقل من 300 جزء في المليون/درجة مئوية |
| تثبيط اللهب | 10 مرات الطاقة المقدرة لمدة 5 دقائق | توهج أحمر ولكن لا يوجد لهب |
| الأداء الميكانيكي | شروط الاختبار | أداء |
|---|---|---|
| القوة الطرفية | 45N/30S | لا يوجد ارتخاء أو ضرر مرئي |
| مقاومة الاهتزاز | 5-200 هرتز، 1 جم، 98 م/ث² | لا يوجد ضرر هيكلي واضح |
| لحام المقاومة للحرارة | طرف الرصاص مغمور في لحام 350 ± 5 درجة مئوية لـ 3S | △R±±(1%R+0.05Ω) لا يوجد ضرر خارجي مرئي، علامات واضحة |
| قابلية اللحام | طرف مغمور في لحام 235 ± 5 درجة مئوية لمدة 5S | تغطية اللحام على السطح الطرفي ≥95% |
يعد اختيار حل مناسب لمقاومة الكبح أمرًا مهمًا لتحسين استقرار النظام وسلامته وكفاءة الصيانة. بالمقارنة مع المقاومات الفردية المصنوعة من الألومنيوم، أو المقاومات الأنبوبية، أو عناصر المقاومة المستقلة، توفر DUFEW تصميمًا أكثر تكاملاً مع حماية محسنة، وإدارة حرارية، وتركيب أسهل لتطبيقات الطاقة الصناعية.
| البعد المقارنة | صندوق المقاوم المموج | غلاف ألومنيوم فردي تقليدي / مقاوم أنبوبي / مستقل |
|---|---|---|
| القدرة على التعامل مع الطاقة | يمكن دمج عناصر مقاومة مموجة متعددة من خلال دوائر متسلسلة ومتوازية، مما يسمح لحاوية واحدة بتحقيق ما يصل إلى 30 كيلو وات من قدرة الطاقة مع توفير حماية موحدة وإدارة الاتصال. | عادةً ما تتمتع المقاومات الفردية بقدرة طاقة محدودة. تتطلب الوحدات المتعددة مجموعة إضافية وأسلاك وهياكل حماية، مما يزيد من تعقيد التثبيت. |
| أداء عالي التردد | يوفر هيكل شريط السبائك المموج خصائص الحث المنخفض، مما يساعد على تقليل ارتفاع الجهد والتداخل الكهرومغناطيسي وعدم الاستقرار أثناء عمليات الكبح عالية التردد. | قد تولد هياكل المقاومات التقليدية محاثة طفيلية أعلى، مما قد يؤثر على الأداء في التطبيقات ذات ظروف التبديل السريع أو الكبح النبضي. |
| الحماية والسلامة | يحمي الغلاف المعدني المدمج عناصر التسخين الداخلية من الغبار والرطوبة والاتصال العرضي. يمكن تخصيص درجات الحماية وفقًا لمتطلبات التطبيق. | توفر عناصر المقاومة المكشوفة حماية بيئية محدودة وقد تتطلب أغطية أمان إضافية أو مكونات حماية. |
| الإدارة الحرارية | يعمل هيكل تدفق الهواء الداخلي وترتيب المقاوم الأمثل على تحسين توزيع الحرارة وتقليل تراكم درجة الحرارة المحلية أثناء التشغيل المستمر. | قد تفتقر المقاومات المستقلة المتعددة المثبتة معًا إلى تنظيم فعال لتدفق الهواء، مما يزيد من خطر التسخين غير المتساوي والشيخوخة المتسارعة. |
| راحة الصيانة | يتيح الهيكل الداخلي المعياري سهولة الفحص والاستبدال. تعمل المحطات المتكاملة ومكونات الحماية من درجة الحرارة على تبسيط إجراءات الصيانة. | عادةً ما تتطلب تركيبات المقاومات المنفصلة عمليات أكثر تعقيدًا لاستبدال الأسلاك والمكونات دون حماية ومراقبة مركزية. |
ج: يعد هذا الحل مناسبًا عندما يتطلب التطبيق سعة طاقة أعلى، أو حماية متكاملة للحاوية، أو صيانة أكثر ملاءمة مما يمكن أن يوفره المقاوم الواحد. يتم تطبيقه بشكل شائع في أنظمة القيادة ذات التردد المتغير، الرافعات، المصاعد، مصانع الدرفلة، وغيرها من المعدات الصناعية ذات متطلبات الكبح المتكررة.
ج: يقوم مفتاح حماية درجة الحرارة المدمج بمراقبة درجة حرارة التشغيل بشكل مستمر. عندما تتجاوز درجة الحرارة حد الأمان المحدد مسبقًا، يقوم جهاز الحماية بفصل الدائرة لتقليل مخاطر ارتفاع درجة الحرارة وحماية نظام المقاوم.
ج: نعم. بالنسبة للتطبيقات التي تتطلب إنتاج طاقة عالية، أو دورات فرملة متكررة، أو ظروف تهوية محدودة، يمكن تركيب نظام مروحة تبريد اختياري لتحسين تبديد الحرارة والحفاظ على التشغيل المستقر.
ج: نعم. يمكن تكوين عناصر المقاومة الداخلية في مجموعات مستقلة متعددة وفقًا لمتطلبات التطبيق. وهذا يسمح بتعديل الحمل بشكل مرن، وعزل الأخطاء بشكل أسهل، وتحسين موثوقية النظام.
ج: تدعم التكوينات القياسية معدلات الطاقة من 1KW إلى 30KW. بالنسبة للتطبيقات التي تتطلب مستويات طاقة مختلفة، يمكن لـ DUFEW تطوير حلول مخصصة بناءً على ظروف التشغيل والمواصفات الفنية.
ج: يمكن تخصيص قيم المقاومة وفقًا لمتطلبات النظام. تتضمن الخيارات القياسية نطاقات مقاومة وتفاوتات مختلفة تبلغ ±3%، و±5%، و±10%، اعتمادًا على التطبيق الكهربائي.
ج: يتم استخدامه على نطاق واسع في تطبيقات المحركات الصناعية والتحكم في الطاقة، بما في ذلك محركات التردد المتغير، والرافعات، وآلات الموانئ، والمصاعد، ومصانع الدرفلة، ومعدات التشغيل الآلي، وأنظمة الاختبار الكهربائية. إنها مناسبة بشكل خاص للتطبيقات التي تتطلب الكبح المتكرر، وتبديد الطاقة، والأداء الحراري المستقر.
ج: نعم. تدعم DUFEW التصميمات المخصصة وفقًا لمتطلبات العملاء، بما في ذلك تصنيف الطاقة، وقيمة المقاومة، وهيكل العلبة، ومستوى الحماية، وطريقة التبريد، وتكوين الدائرة الداخلية. يمكن للعملاء تقديم تفاصيل التطبيق أو الرسومات الفنية، وسوف يقوم مهندسو DUFEW بتطوير الحل المناسب على أساس ظروف التشغيل الفعلية.
