نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

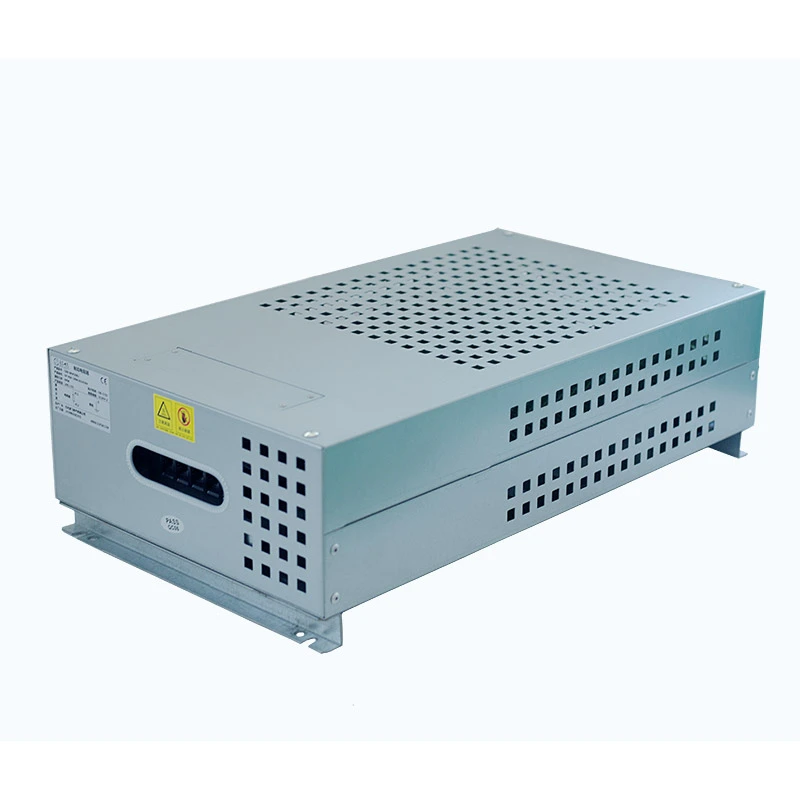

صندوق المقاوم الأنبوبي عبارة عن مجموعة مقاومة عالية الأداء مصممة لامتصاص وتبديد الطاقة الكهربائية الزائدة المتولدة أثناء تباطؤ المحرك أو التوقف في حالات الطوارئ أو عمليات اختبار الحمل. ويستخدم على نطاق واسع في أنظمة القيادة الصناعية، ومعدات إلكترونيات الطاقة، وتطبيقات إدارة الطاقة.
تم تصنيع صندوق المقاوم بواسطة Dufew Electric، وهو يعتمد على عناصر مقاومة أنبوبية من الفولاذ المقاوم للصدأ محكمة الغلق مع أسلاك مقاومة من سبائك النيكل والكروم ملفوفة بدقة في الداخل. الهيكل الداخلي مملوء بمادة عازلة عالية الكثافة من أكسيد المغنيسيوم (MgO)، والتي توفر عزلًا كهربائيًا ممتازًا ونقلًا فعالًا للحرارة.
بالمقارنة مع المقاومات التقليدية ذات الأسلاك المفتوحة أو صناديق المقاومة التقليدية، فإن التصميم الأنبوبي يوفر حماية أفضل ضد الغبار والرطوبة والتلوث بالزيت والتأثيرات الميكانيكية، مما يجعله مناسبًا للبيئات الصناعية الصعبة.
يدعم كل عنصر مقاومة أنبوبي نطاق طاقة يتراوح من 50 وات إلى 3000 وات. يمكن توصيل عناصر متعددة على التوالي أو بالتوازي لتحقيق معدلات طاقة مخصصة تصل إلى 30 كيلووات، مع توفر قيم المقاومة من 0.01 أوم إلى 1 كيلو أوم.
يتم إغلاق كل أنبوب مقاوم بشكل مستقل بغلاف خارجي من الفولاذ المقاوم للصدأ ومملوء بمادة عازلة من أكسيد المغنيسيوم. يمنع الهيكل المغلق بالكامل الرطوبة والغبار والزيت من الوصول إلى سلك المقاومة، مما يحسن الاستقرار على المدى الطويل وعمر الخدمة.
يتم ترتيب العناصر الأنبوبية أفقيًا مع وجود مسافة كافية بين كل أنبوب. يعمل هذا التصميم على تحسين دوران تدفق الهواء ويسمح بنقل الحرارة بالتساوي عبر السطح المعدني، مما يقلل من ارتفاع درجة الحرارة الموضعية أثناء التشغيل المستمر.
يجمع صندوق المقاوم بين عناصر أنبوبية من الفولاذ المقاوم للصدأ مع غلاف معدني واقي لتحسين المقاومة ضد التآكل والغبار الصناعي وبيئات التشغيل القاسية. إنها مناسبة للتطبيقات في ورش العمل والمنشآت الخارجية والمواقع الصناعية ذات الرطوبة العالية أو التعرض للمواد الكيميائية.
يتم تركيب كل عنصر مقاوم أنبوبي بشكل مستقل، مما يسمح بالاستبدال الفردي دون إزالة صندوق المقاوم بالكامل. وهذا يقلل من وقت الصيانة ويقلل من وقت توقف المعدات.
- هيكل أنبوبي محكم الغلق بالكامل: يحمي عناصر المقاومة الداخلية من الرطوبة والغبار والزيوت والملوثات الصناعية.
- الموصلية الحرارية العالية: توفر حشوة أكسيد المغنيسيوم نقلًا فعالاً للحرارة وأداء ثابت لدرجة الحرارة.
- متانة ميكانيكية قوية: يوفر البناء المصنوع من الفولاذ المقاوم للصدأ مقاومة ممتازة للاهتزاز وحماية من الصدمات.
- التكوين المرن: يدعم قيم المقاومة المخصصة وتقييمات الطاقة وهياكل التثبيت.
- أداء مستقر في ظل التشغيل المتكرر: مناسب لدورات الكبح المتكررة وامتصاص الطاقة.
- تصميم موفر للمساحة: هيكل مدمج يسمح بالتركيب المرن داخل الخزانات الكهربائية أو أنظمة المعدات.
يتم تطبيق صندوق المقاوم الأنبوبي على نطاق واسع في الأنظمة الصناعية التي تتطلب تبديد الطاقة والتحكم الفعال في الكبح، بما في ذلك أنظمة فرامل محول التردد، ودوائر استهلاك الطاقة بمحرك مؤازر، ومعدات الرفع والمصاعد، والرافعات، وغيرها من الآلات الثقيلة.
كما أنها مناسبة لأدوات الآلات CNC، وأنظمة النقل، وآلات القولبة بالحقن، وآلات التعبئة والتغليف، ومعدات طاقة الرياح والطاقة المتجددة، وأنظمة اختبار شحن وتفريغ البطاريات، بالإضافة إلى تطبيقات اختبار الحمل الصناعي.
| المعلمة | مواصفة |
|---|---|
| نطاق الطاقة | 1 كيلو واط - 30 كيلو واط |
| جهد العمل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω-1kΩ |
| التسامح المقاومة | ±3%، ±5%، ±10% |
| درجة الحماية | IP20/IP23 |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| درجة مثبطات اللهب | UL94V-2 |
| المواد العازلة | أكسيد المغنيسيوم عالي الكثافة |
| مادة سلك المقاومة | سبائك النيكل والكروم |
| معيار | GB-5792 |
| عنصر الأداء | حالة الاختبار | متطلبات |
|---|---|---|
| قوة عازلة | 2500 فولت تيار متردد، 50 هرتز/60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥100MΩ |
| الزائد لفترة قصيرة | الطاقة المقدرة 10 مرات، 5S | لا يوجد ضرر واضح |
| عمر الحمل المستمر | عملية دورية | > 9000 ساعة |
| اختبار الحرارة الرطبة | 40 درجة مئوية ± 2 درجة مئوية، 90%-95% رطوبة نسبية، 100 ساعة | △R ± ± (1٪ R + 0.05Ω) |
| درجة حرارة ركوب الدراجات | -55 درجة مئوية/55 درجة مئوية/155 درجة مئوية | △R ± ± (2٪ R + 0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية/2 ساعة | لا يوجد ضرر واضح |
| معامل درجة الحرارة | حالة الحمل المقدرة | <300 جزء في المليون/درجة مئوية |
| عنصر الأداء | حالة الاختبار | متطلبات |
|---|---|---|
| القوة الطرفية | 45N/30S | لا رخاوة أو ضرر |
| مقاومة الاهتزاز | 5-200 هرتز، 1 جرام | لا ضرر هيكلي |
| لحام المقاومة للحرارة | 350±5°C، 3S | لا يوجد ضرر واضح |
| قابلية اللحام | 235±5°C، 5S | تغطية اللحام > 95% |
توفر Dufew Electric حلول صندوق المقاوم الأنبوبي المخصصة بناءً على متطلبات التطبيقات الصناعية المختلفة، بما في ذلك الطاقة المقدرة، وقيمة المقاومة، وظروف الجهد، وعدد أنابيب المقاوم، وطرق الاتصال، وأبعاد العلبة، وهيكل التثبيت، ومستوى الحماية.
يمكن تكوين عناصر مقاومة أنبوبية متعددة من خلال توصيلات متسلسلة أو متوازية لتحقيق أداء فرامل مختلف ومتطلبات اختبار الحمل، مما يسمح للمنتج بالتكيف مع ظروف التشغيل المختلفة.
| عنصر المقارنة | صندوق المقاوم الأنبوبي | صندوق مقاوم تقليدي من الألومنيوم/المموج |
|---|---|---|
| الحماية الداخلية | أنبوب من الفولاذ المقاوم للصدأ مغلق بالكامل مع حشوة MgO | تحتوي بعض الهياكل على عناصر مقاومة مكشوفة أو أقل حماية |
| مقاومة الرطوبة والغبار | أداء ختم ممتاز ضد الماء والغبار والزيت | أكثر عرضة للخطر في البيئات القاسية |
| القوة الميكانيكية | هيكل معدني أنبوبي قوي مع مقاومة عالية للاهتزاز | قد تكون الهياكل الرقيقة أو الهياكل الخزفية أكثر هشاشة |
| صيانة | يمكن استبدال العناصر الأنبوبية الفردية بشكل منفصل | قد تتطلب الصيانة استبدال مكونات أكبر |
| القدرة على التكيف الصناعي | مناسبة للبيئات الرطبة والمتربة والثقيلة | تستخدم بشكل رئيسي في ظروف التشغيل القياسية |
يستخدم صندوق المقاوم الأنبوبي عناصر مقاومة أنبوبية من الفولاذ المقاوم للصدأ محكمة الغلق ومملوءة بمادة عازلة من أكسيد المغنيسيوم عالي الكثافة. يوفر هذا الهيكل حماية أفضل ضد الرطوبة والغبار والتلوث بالزيت والضغط الميكانيكي مقارنةً بتصميمات الأسلاك التقليدية المفتوحة أو المقاومة المموجة.
يستخدم هذا المنتج بشكل شائع لامتصاص الطاقة في محولات التردد، ومحركات المؤازرة، والمصاعد، والرافعات، وآلات CNC، وغيرها من المعدات ذات التسارع والتباطؤ المتكرر. كما أنها مناسبة لاختبار الحمل الصناعي، واختبار تفريغ البطارية، وأنظمة التحكم في الطاقة.
نعم. يدعم Dufew تخصيص قيم المقاومة والطاقة المقدرة ومتطلبات الجهد وأبعاد العلبة وطرق الاتصال وهياكل التثبيت وفقًا للتطبيقات الصناعية المختلفة.
نعم. يسمح تصميم العنصر الأنبوبي المعياري بإزالة أنبوب مقاوم تالف واستبداله دون تغيير المجموعة الكاملة، مما يساعد على تقليل تكاليف الصيانة ووقت توقف المعدات.
نعم. يوفر هيكل الأنبوب المعدني المحكم مقاومة ممتازة للرطوبة والغبار والاهتزاز والتلوث الزيتي. يمكن أن تعمل بشكل موثوق في الورش الصناعية، والمعدات الخارجية، وغيرها من البيئات الصعبة.
