نحن نقدم مجموعة شاملة تشمل المقاومات، ووحدات الكبح، والمفاعلات، ومرشحات الطاقة، والمحولات، مع خيارات التخصيص الكاملة لتلبية متطلبات التطبيقات المتنوعة.

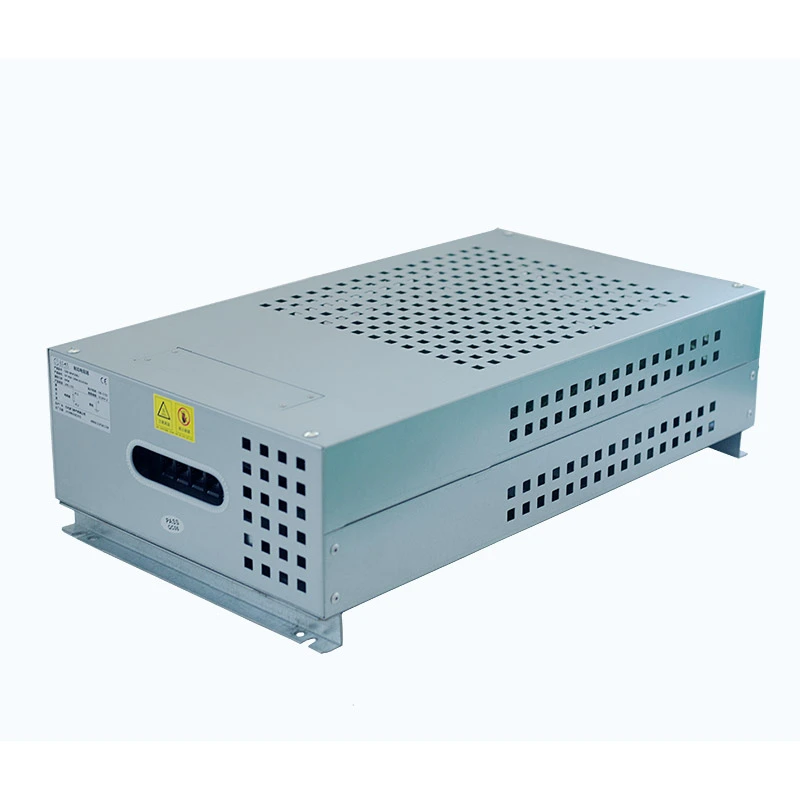

صندوق مقاومة الحمل هو جهاز اختبار كهربائي يستخدم عناصر المقاوم لمحاكاة ظروف استهلاك الطاقة الفعلية للمعدات الكهربائية. من خلال تحويل الطاقة الكهربائية إلى حرارة يمكن التحكم فيها أثناء التشغيل، فإنه يسمح للمهندسين بتقييم استقرار الإخراج، وقدرة التحميل، والاستجابة للحمل الزائد، ووظائف الحماية، وموثوقية التشغيل على المدى الطويل.
على عكس حلول مقاومة الكبح المصممة بشكل أساسي لامتصاص الطاقة المتجددة من تباطؤ المحرك، يعمل صندوق مقاومة الحمل كحمل اختبار يمكن التحكم فيه للتحقق من أداء مصادر الطاقة ومعدات تحويل الطاقة.
تتكون مجموعة المقاوم الداخلي من عدة عناصر مقاومة مموجة مرتبة من خلال وصلات متسلسلة ومتوازية لتحقيق تكوينات حمل مختلفة. تسمح أقسام التحميل المستقلة للمستخدمين بضبط ظروف الاختبار عن طريق تبديل مجموعات المقاومات المختلفة دون تغيير البنية العامة للأجهزة.
يمكن وصف عملية العمل على النحو التالي:
مخرجات معدات الطاقة ← إدخال صندوق مقاوم الحمل ← استهلاك حمل المقاوم ← تقييم بيانات الأداء
يتم تصنيع العلبة من صفائح فولاذية مطلية بالألمنيوم والزنك، مما يوفر الحماية الميكانيكية، وتبديد الحرارة بكفاءة، ومقاومة التآكل، والتركيب المريح. تم دمج كتلة طرفية مخصصة للتوصيل الكهربائي الخارجي، بينما يتوفر تبريد الهواء القسري الاختياري للتطبيقات التي تتطلب تشغيلًا مستمرًا عالي الطاقة.
| المعلمة | مواصفة |
|---|---|
| نطاق الطاقة | 1KW-30KW |
| جهد العمل | ≥1200 فولت |
| نطاق المقاومة | 0.01Ω --- 1KΩ |
| التسامح المقاومة | ±3/±5/±10 |
| درجة الحماية | IP20/IP23 |
| معامل درجة الحرارة | ≥300 جزء في المليون/درجة مئوية |
| درجة مثبطات اللهب | يو ال 94V-2 |
| الامتثال للمعايير | GB-5792 |
توفر المعدات ظروف حمل يمكن التحكم فيها للتحقق من قدرة إخراج UPS المقدرة، واستجابة الحمل الزائد، واستقرار الجهد، وأداء التشغيل طويل الأمد. من خلال تطبيق مستويات تحميل مختلفة، يمكن للمهندسين تقييم سلوك UPS في ظل ظروف تمثل متطلبات التشغيل الفعلية بشكل أوثق.
كحمل كهربائي صناعي، يمكن استخدام المعدات للتحقق من قدرة المولد قبل التشغيل أو أثناء الصيانة المجدولة. تشمل التطبيقات النموذجية اختبار مولد الديزل، وفحص نظام الطاقة الاحتياطية، واختبار قبول المصنع، مما يساعد على تأكيد أداء الإخراج في ظل ظروف تحميل محددة.
يسمح الحمل المقاوم الذي يتم التحكم فيه للمهندسين بتقييم قدرة تيار الإخراج والأداء الحراري ووظائف الحماية وموثوقية التشغيل على المدى الطويل للعاكسات وإمدادات الطاقة. كما تدعم ظروف الحمل القابلة للتعديل الاختبار في مراحل مختلفة من تشغيل المعدات.
يوفر النظام أحمال تفريغ يمكن التحكم فيها لأنظمة البطاريات، ومعدات PCS، وأنظمة إدارة الطاقة، مما يسمح للمهندسين بتقييم أداء التفريغ واستقرار التشغيل في ظل ظروف كهربائية محددة.
تنقسم الدوائر الداخلية إلى مجموعات حمل مستقلة متعددة، مما يسمح بتعديل الطاقة تدريجيًا وفقًا لملف الاختبار المطلوب. يدعم هذا التكوين مجموعات الأحمال المرنة، وظروف الاختبار القابلة للتكرار، وعزل الأخطاء بشكل أسهل عندما تتطلب الأقسام الفردية الفحص.
يمكن للنظام إعادة إنتاج ظروف حمل مختلفة، بدءًا من التشغيل بالحمل الخفيف وحتى اختبار الحمل الزائد قصير المدى، مما يسمح للمهندسين بتقييم أداء المعدات عبر نطاق تشغيل أوسع.
| حالة الاختبار | غاية |
|---|---|
| حمل خفيف | التحقق من عملية الطاقة المنخفضة |
| نصف حمولة | تحقق من أداء الحمل المتوسط |
| حمولة كاملة | تأكيد القدرة المقدرة |
| الزائد | تقييم القدرة على الحماية |
يمكن تكوين الهيكل الطرفي المتكامل لتطبيقات اختبار التيار المتردد والتيار المستمر، مما يوفر مرونة أكبر عند اختبار أنواع مختلفة من معدات الطاقة. مع أقصى جهد تشغيل يبلغ 1200 فولت، يمكن للنظام استيعاب مجموعة من متطلبات اختبار الطاقة الصناعية دون الحاجة إلى إجراء تغييرات على هيكل المقاوم الأساسي.
قبل التثبيت، حدد تصنيف الطاقة المناسب وقيمة المقاومة ودرجة الحماية وفقًا لطاقة خرج المعدات التي تم اختبارها وظروف الاختبار المطلوبة وبيئة التثبيت. تعد مطابقة المواصفات المناسبة أمرًا ضروريًا لتبديد الطاقة بشكل آمن أثناء الاختبار.
افحص العلبة والكتل الطرفية ونظام التبريد قبل التثبيت للتأكد من أن المعدات سليمة وجاهزة للتشغيل. يجب معالجة أي ضرر أو خلل واضح قبل التوصيل الكهربائي.
قم بتركيب الجهاز في مكان جيد التهوية مع وجود مساحة كافية لتبديد الحرارة. يجب أن تظل منطقة التركيب بعيدة عن المواد القابلة للاشتعال، وظروف تدفق الهواء المقيدة، والرطوبة الزائدة التي قد تؤثر على التشغيل الآمن.
استخدم فتحات التثبيت المتوفرة في العلبة لتثبيت الوحدة بشكل آمن على الأرض أو منصة الاختبار المخصصة. يجب أن يكون هيكل التركيب مناسبًا لوزن المعدات وظروف التشغيل.
قم بتوصيل أطراف الإخراج الخاصة بالمعدات التي تم اختبارها بمحطات إدخال الحمل وفقًا لمخطط الأسلاك المرفق. بالنسبة لتطبيقات التيار المستمر، يجب التأكد من القطبية، بينما يجب ربط جميع التوصيلات الطرفية بشكل صحيح وتوصيلها بكابلات مناسبة للتيار المتوقع.
بعد التحقق من التوصيل الكهربائي الكامل، ابدأ الاختبار عند مستوى حمل منخفض وقم بزيادة أقسام الحمل النشط تدريجيًا وفقًا لإجراء الاختبار. أثناء التشغيل، قم بمراقبة درجة حرارة المقاوم وظروف التشغيل الأخرى ذات الصلة لضمان بقاء الجهاز ضمن النطاق المحدد.
تم تصميم Dufew Load Resistor Box للاختبارات الكهربائية طويلة الأمد ويخضع للتحقق من الأداء الكهربائي والميكانيكي قبل التسليم. يركز الاختبار على خصائص المقاومة، والسلامة الكهربائية، والسلامة الميكانيكية، والتشغيل المستقر تحت ظروف الحمل المختلفة، مما يساعد على ضمان أداء موثوق به في بيئات الاختبار الصناعية.
| الخصائص الكهربائية | شروط الاختبار | أداء |
|---|---|---|
| قوة عازلة | 2500 فولت تيار متردد/50 هرتز/60 ثانية | التسرب الحالي ≥10mA |
| مقاومة العزل | 1000 فولت تيار مستمر | مقاومة العزل ≥100MΩ |
| الزائد لفترة قصيرة | 10 مرات تصنيف الطاقة 5S | لا يوجد ضرر واضح |
| عمر تحميل طويل الأمد | التشغيل الدوري (التفريغ 10S، الفاصل الزمني 90S) | أكثر من 9000 ساعة |
| حرارة رطبة ثابتة | 40 درجة مئوية ±2/90%-95% رطوبة نسبية/100 ساعة | △R±±(1%R+0.05Ω) |
| التغير السريع في درجة الحرارة | -55 درجة مئوية، 55 درجة مئوية، 155 درجة مئوية لمدة 15 دقيقة، 5 دورات | △R±±(2%R+0.05Ω) |
| مقاومة الحرارة | 350 درجة مئوية/2 ساعة | لا يوجد تغير واضح في اللون أو التلف |
| معامل درجة الحرارة | مقارنة بين المقاومة تحت الحمل المقنن والمقاومة الساكنة | أقل من 300 جزء في المليون/درجة مئوية |
| تثبيط اللهب | 10 مرات الطاقة المقدرة لمدة 5 دقائق | توهج أحمر ولكن لا يوجد لهب |
تم تصميم هيكل العلبة لتحمل بيئات النقل والتركيب والتشغيل الصناعي. تضمن الاختبارات الميكانيكية أن يحافظ النظام الطرفي وهيكل الهيكل على الموثوقية أثناء الاستخدام طويل الأمد.
| الخصائص الميكانيكية | شروط الاختبار | أداء |
|---|---|---|
| القوة الطرفية | 45N/30S | لا يوجد ارتخاء أو ضرر مرئي |
| مقاومة الاهتزاز | 5-200 هرتز، 1 جم، 98 م/ث² | لا يوجد ضرر هيكلي واضح |
| لحام المقاومة للحرارة | طرف الرصاص مغمور في لحام 350 ± 5 درجة مئوية لـ 3S | △R±±(1%R+0.05Ω) لا يوجد ضرر خارجي مرئي، علامات واضحة |
| قابلية اللحام | طرف مغمور في لحام 235 ± 5 درجة مئوية لمدة 5S | تغطية لحام السطح الطرفي ≥95% |
تتطلب متطلبات الاختبار المختلفة ظروف تحميل مختلفة. يمكن تكوين مجموعات المقاومات الداخلية في أقسام مستقلة متعددة، مما يسمح للمستخدمين بضبط الحمل المطبق وفقًا لإجراءات الاختبار الفعلية.
تتضمن التكوينات النموذجية ما يلي:
| وضع التحميل | الغرض من الاختبار |
|---|---|
| تحميل منخفض | التحقق من أداء بدء التشغيل والتشغيل منخفض الطاقة |
| تحميل متوسط | تقييم القدرة على الانتاج الجزئي |
| حمولة كاملة | تأكيد أداء الطاقة المقدر |
| التحميل الزائد | التحقق من استجابة الحماية واستقرار النظام |
يسمح هذا التصميم المقطعي للمهندسين بإجراء اختبارات متعددة بوحدة واحدة بدلاً من إعداد عدة أجهزة تحميل ذات قيمة ثابتة.
بالنسبة لاختبارات الإنتاج والتحقق المعملي وتقييم موثوقية المعدات، غالبًا ما تحتاج معدات التحميل إلى العمل في ظل ظروف مستمرة ومتطلبة. تم تصميم صندوق Dufew Load Resistor Box بأداء مقاومة مستقر، وهيكل محسّن لتبديد الحرارة، ومجموعة مقاومات مستقلة، وتبريد هواء قسري اختياري لدعم اختبار الطاقة العالية على المدى الطويل.
هذا التصميم يجعله مناسبًا لتطبيقات مثل اختبارات عمر المصنع، والتحقق من أداء المولد، وتقييم موثوقية UPS، واختبار مصدر الطاقة، حيث تكون ظروف الحمل المتسقة مطلوبة.
تطبق شركة Suzhou Dufew Electrical Co., Ltd. إجراءات مراقبة الجودة المنظمة طوال عملية التصنيع، والتي تشمل فحص المواد، ومراقبة التجميع، والتحقق من الأداء النهائي. تتم إدارة كل مرحلة لضمان الموثوقية الكهربائية، والاستقرار الميكانيكي، والأداء المتسق للمنتج.
يتم فحص المواد الواردة للتحقق من جودة عناصر المقاومة، ومواد التغليف المعدنية، والمكونات الطرفية، والمواد العازلة قبل الإنتاج.
أثناء التجميع، يتحكم Dufew في مجموعة المقاومات، وموثوقية التوصيل الكهربائي، ومسافة العزل، والتثبيت الميكانيكي لضمان تلبية المنتج النهائي للمتطلبات الفنية.
قبل التسليم، تخضع كل وحدة للتحقق الشامل، بما في ذلك قياس المقاومة، واختبار العزل، واختبار قوة العزل الكهربائي، والفحص الهيكلي، وفحوصات الأداء الوظيفي.
شركة Suzhou Dufew Electrical Co., Ltd. متخصصة في مكونات إلكترونيات الطاقة، بما في ذلك المقاومات وأنظمة الكبح والمفاعلات والمحولات ومرشحات الطاقة. من خلال الخبرة في مجال الأتمتة الصناعية وأنظمة الطاقة وتطبيقات المعدات الكهربائية، يفهم Dufew المتطلبات العملية لبيئات الاختبار الموثوقة.
تتطلب مشاريع الاختبار المختلفة تكوينات كهربائية وميكانيكية مختلفة. توفر Dufew حلولاً مخصصة وفقًا للطاقة المقدرة، وقيمة المقاومة، ومستوى الجهد، وخطوات الحمل، ومتطلبات التبريد، وهيكل العلبة، وظروف التثبيت، مما يساعد العملاء على تحقيق أداء الاختبار المناسب لمعدات معينة.
تدعم Dufew الشركات المصنعة للمعدات، ومتكاملي الأنظمة، وموزعي الكهرباء، والمستخدمين الصناعيين من خلال المساعدة الهندسية والتصنيع المخصص وعمليات الإنتاج الموحدة. تساعد هذه القدرات على ضمان إمدادات مستقرة وحلول كهربائية موثوقة للتطبيقات الصناعية العالمية.
لا يتطلب نظام اختبار الحمل قدرة طاقة كافية فحسب، بل يتطلب أيضًا محاكاة دقيقة للحمل، وتشغيلًا مستقرًا على المدى الطويل، وتشغيلًا مريحًا. بالمقارنة مع المقاومات الفردية الثابتة أو حلول مقاومة الكبح التقليدية، يوفر Dufew Load Resistor Box وظائف اختبار أكثر مرونة للتحقق من معدات الطاقة.
| البعد المقارنة | تحميل صندوق المقاوم | المقاوم الفردي التقليدي / صندوق مقاومة الكبح |
|---|---|---|
| الغرض الرئيسي من التطبيق | مصمم لاختبار معدات الطاقة، واختبارات التقادم، والتحقق من أداء UPS والمولدات والعاكسات وإمدادات الطاقة. | مصمم بشكل أساسي لاستهلاك الطاقة أثناء فرملة المحرك أو تطبيقات المقاومة الثابتة. |
| القدرة على تعديل الحمل | تسمح أقسام المقاوم المستقلة المتعددة بتبديل الحمل خطوة بخطوة لمحاكاة ظروف التشغيل المختلفة. | يوفر عادةً قيم مقاومة ثابتة مع قدرة تحميل محدودة أو معدومة. |
| اختبار المرونة | يدعم محاكاة الحمل الخفيف ونصف الحمولة والحمولة الكاملة والحمل الزائد لتقييم شامل للمعدات. | يستخدم بشكل أساسي لحالة تشغيل واحدة ولا يمكنه محاكاة سيناريوهات الاختبار المختلفة بشكل فعال. |
| توافق تيار متردد/تيار مستمر | مصمم بوصلة طرفية موحدة، مما يسمح باختبار معدات طاقة التيار المتردد والتيار المستمر وفقًا لمتطلبات التكوين. | تم تصميم العديد من الحلول لتطبيقات معينة لحافلات التيار المستمر أو المكابح، كما أن تنوعها محدود. |
| عملية التحميل المستمر | يدعم هيكل العلبة الأمثل والتصميم الحراري اختبار الحمل طويل الأمد وتشغيل التقادم. | تركز العديد من منتجات مقاومة الكبح على امتصاص الطاقة لفترة قصيرة وقد تتعرض لارتفاع أعلى في درجة الحرارة أثناء التحميل المستمر. |
| راحة الصيانة | تعمل دوائر الحمل المستقلة على تبسيط عملية الفحص واستكشاف الأخطاء وإصلاحها. يمكن فحص الأقسام الفردية بشكل منفصل أثناء الصيانة. | تجعل الهياكل الداخلية الثابتة استكشاف الأخطاء وإصلاحها والاستبدال أكثر تعقيدًا. |
تُستخدم معدات اختبار الحمل بشكل أساسي لمحاكاة الأحمال الكهربائية والتحقق من أداء أنظمة الطاقة، بما في ذلك سعة الإخراج والاستقرار واستجابة الحمل الزائد للمولدات وأنظمة UPS والعاكسات وإمدادات الطاقة. يتم تطبيق حلول مقاومة الكبح بشكل أساسي في أنظمة تشغيل المحركات لامتصاص الطاقة المتجددة أثناء التباطؤ ومنع الجهد الزائد لناقل التيار المستمر.
يستخدم النظام التحكم في الحمل المقطعي، حيث يتم تقسيم مجموعات المقاومات الداخلية إلى دوائر مستقلة. من خلال تبديل الأقسام المختلفة، يمكن للمستخدمين محاكاة ظروف التشغيل المختلفة، بما في ذلك الحمل الخفيف، والتحميل الجزئي، والحمل المقدر، وظروف التحميل الزائد. يعمل هذا التكوين على تحسين مرونة الاختبار وقابلية التكرار.
يتم اختيار طريقة التبريد وفقًا لقدرة الطاقة، ومدة التشغيل، وبيئة التثبيت، ومتطلبات تبديد الحرارة. تستخدم التكوينات القياسية تدفق الهواء الطبيعي، في حين يمكن إضافة تبريد الهواء القسري للتطبيقات التي تتطلب خرج طاقة أعلى أو تشغيل متواصل ممتد.
نعم. يمكن لشركة Dufew Electric تخصيص قيم المقاومة، والطاقة المقدرة، ومستويات الجهد، وخطوات الحمل، وطرق التبريد، وهياكل العلبة، والتكوينات الطرفية وفقًا لمتطلبات الاختبار المحددة.
إنها مناسبة للتحقق من الأداء، واختبار الصيانة، واختبارات التقادم، والتقييم المعملي للمولدات، وأنظمة UPS، والعاكسات، وإمدادات الطاقة DC، وأجهزة الشحن، ومعدات تحويل تخزين الطاقة، وأنظمة الطاقة الصناعية الأخرى.
نعم. توفر Dufew Electric الدعم الهندسي بناءً على مواصفات معدات العميل ومتطلبات الاختبار، مما يساعد في تصميم التكوينات المناسبة لقدرات الطاقة المختلفة والظروف الكهربائية وبيئات التثبيت.
